EBAZ4205 FPGA Xilinx編 第2版 7-1 応用編

7-1の応用として、複数のレジスタを使用してみました

・前回、PSからPLのポートを操作するには、vivadoで生成したIPのベースアドレスにアクセスする必要があることがわかりました。

・大全の課題では、reg0のみの使用でしたが、その応用として複数のレジスタを使ってみます。

EBAZ拡張基板をフル活用

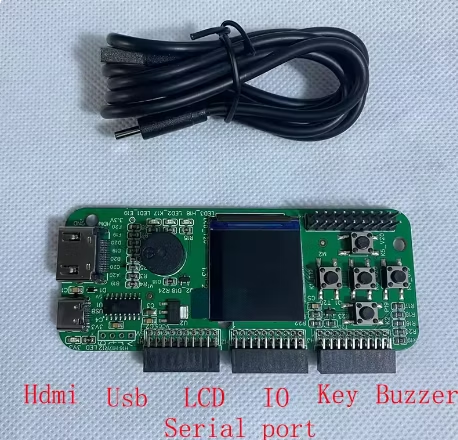

・EBAZ に下の拡張基板をつけています。特に課題に無かった、「PLにつながった入力情報をPSから取得」したかったため、拡張基板の５つのSWを活用します。　➡srv_reg2
・またLEDも３つあり、こちらも使用します。➡srv_reg0
・最後はEBAZ本体に搭載の赤と緑のLEDを使用します。➡srv_reg1

自作IPに記述を追加

・自作IPを再度変更する場合は、myipを右クリックして「Edit　IP　Packager」を押します。
・別のvivadoが立ち上がり、その画面でIPの再編集を行います。verilogファイルに変更を加えます。

・myip_slave_lite_v1_0_S00_AXI.v　と　myip.v　に新たなポートを記述します。
・大全の記載の場所に、加えていきます。SWの入力読み取りだけは、途中の順序回路に記載します。
・EBAZボード内蔵のLED2個はreg1で、拡張基板のSW5個はreg2で処理します。
・以下が、変更点になります。

myip.v

変更1か所目
// Users to add ports here
output wire [2:0] LED_123,
output wire [1:0] LED,
input wire [4:0] PUSH,
// User ports ends

変更2か所目
myip_slave_lite_v1_0_S00_AXI_inst (
	.LED_123(LED_123),
	.LED(LED),
	.PUSH(PUSH),
	.S_AXI_ACLK(s00_axi_aclk),

・myip_slave_lite_v1_0_S00_AXI.v

変更1か所目　
// Users to add ports here
output wire [2:0] LED_123,
output wire [1:0] LED,
input wire [4:0] PUSH,
// User ports ends

変更2か所目
always @( posedge S_AXI_ACLK )
begin
	if ( S_AXI_ARESETN == 1'b0 )
	begin
	    slv_reg0 <= 0;
	    slv_reg1 <= 0;
	    slv_reg2 <= 0;
	    slv_reg3 <= 0;
	end
	else begin
    slv_reg2[4:0] <= PUSH; // PUSH の5ビットを slv_reg2 の下位5ビットに常に反映
    slv_reg2[31:5] <= 27'h0; //残りは0クリア

変更3か所目
// Add user logic here
assign LED_123 = slv_reg0[2:0];/*@yaku*/
assign LED     = slv_reg1[1:0];
// User logic ends

変更後は、PackageIPの各項目のチェックを行い、最後Re-PackageIPを行います。

該当するポートの制約ファイルです

# LED123
set_property -dict { PACKAGE_PIN H18   IOSTANDARD LVCMOS33 } \
        [get_ports { LED_123[2] }]; # LED3
set_property -dict { PACKAGE_PIN K17   IOSTANDARD LVCMOS33 } \
        [get_ports { LED_123[1] }]; # LED2
set_property -dict { PACKAGE_PIN E19   IOSTANDARD LVCMOS33 } \
        [get_ports { LED_123[0] }]; # LED1

# Green LED
set_property IOSTANDARD LVCMOS33 [get_ports {LED[1]}]
set_property PACKAGE_PIN W13 [get_ports {LED[1]}]

# Red LED
set_property IOSTANDARD LVCMOS33 [get_ports {LED[0]}]
set_property PACKAGE_PIN W14 [get_ports {LED[0]}]

# SW
set_property -dict { PACKAGE_PIN T19   IOSTANDARD LVCMOS33 } \
        [get_ports { PUSH[0] }];

set_property -dict { PACKAGE_PIN P19   IOSTANDARD LVCMOS33 } \
        [get_ports { PUSH[1] }];

set_property -dict { PACKAGE_PIN U20   IOSTANDARD LVCMOS33 } \
        [get_ports { PUSH[2] }];

set_property -dict { PACKAGE_PIN U19   IOSTANDARD LVCMOS33 } \
        [get_ports { PUSH[3] }];

set_property -dict { PACKAGE_PIN V20   IOSTANDARD LVCMOS33 } \
        [get_ports { PUSH[4] }];

・最終的なブロックデザインです。
・PUSH（SW)5bit　と　LED 2bit　が追加されました。
・Validate　Design　を行ってから　Generate　Bitstream　を行います。

vitis のコード説明

・PS側のコードで追加した２つのレジスタ、reg1(EBAZ内蔵の赤緑のLED）、reg2(拡張基板の5個のSW)は
４バイトずつオフセットされます。

・LEDの点滅パターンを１秒周期で変更しながら、SWの状態をログに出力するようにしました。

#include "xparameters.h"
#include "xil_printf.h"

//4バイトずつオフセット
#define LED *((volatile unsigned int*) XPAR_MYIP_0_S00_AXI_BASEADDR)
#define LED1 *((volatile unsigned int*) (XPAR_MYIP_0_S00_AXI_BASEADDR+0x4))
#define READ_SW_STATE *((volatile unsigned int*) (XPAR_MYIP_0_S00_AXI_BASEADDR+0x8))

int main()
{
    int i, j;
    unsigned int sw_state[5]={0};

    xil_printf("Hello FPGA World!\n\r");
    xil_printf("BASE_ADDR %X\n\r",XPAR_MYIP_0_S00_AXI_BASEADDR);

    while(1) {
        for ( i=0; i<4; i++ ) {

            for (int i = 0; i < 5; i++) {
                sw_state[i] = (READ_SW_STATE & (1 << i)) >> i;
            }

            xil_printf("i=%d sw_state=%d %d %d %d %d \n\r"
            	, i,sw_state[0],sw_state[1],sw_state[2],sw_state[3],sw_state[4]);

            switch ( i ) {
                case  0: LED = 0x1; LED1 = 0x1; break;
                case  1: LED = 0x2; LED1 = 0x2;break;
                case  2: LED = 0x4; LED1 = 0x0;break;
                case  3: LED = 0x0; LED1 = 0x3;break;
                default: LED = 0x0; LED1 = 0x3; break;
            }
            for ( j=0; j<40000000; j++);
        }
    }

    return 0;
}

意図通り動作することが確認できました。

今日はここまで。
