EBAZ4205を使ったZYNQ、FPGAの演習

AliExpressで購入したもの

AliExpressで購入したのは次の4点です。全部で8000円くらいしました。それでも2025年現在はZYNQボードは安くても3万円くらいしますので、デバッガがついてこの値段は良心的ですね。

・EBAZ4205　予備含めて2枚

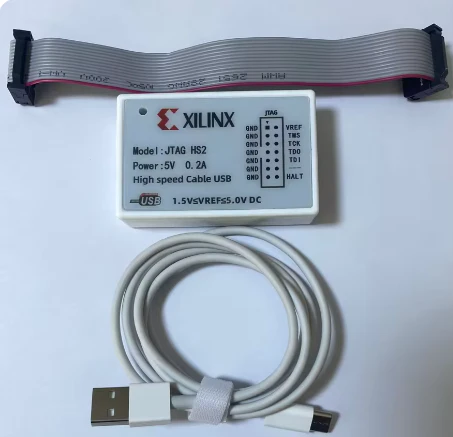

・XILINX　JTAG　HS2

・拡張基板

EBAZ4205は未実装部品含めて色々あるみたいですが、私が購入した基板はJTAGピン、UARTピン、microSDソケット付。あとX5のオシレータが実装されているのでPLへクロック供給ができるタイプです。X8も実装されていますがこちらはPSへのクロック供給のようです。

オシレータの波形

基板によってはオシレータの周期が違っていたり壊れているという記事があったので確認してみました。

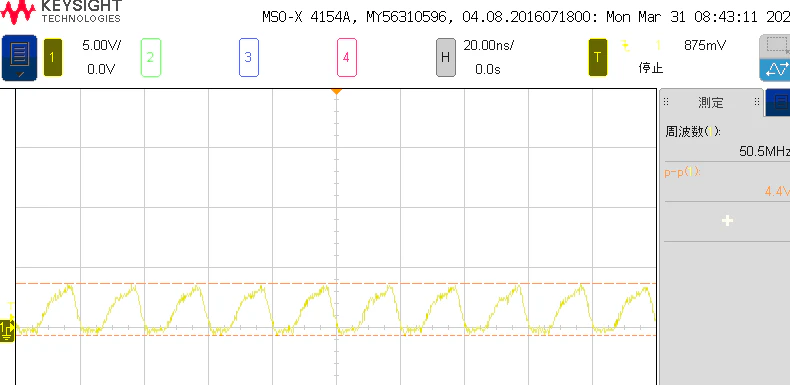

・X5　50MHz　N18につながっています

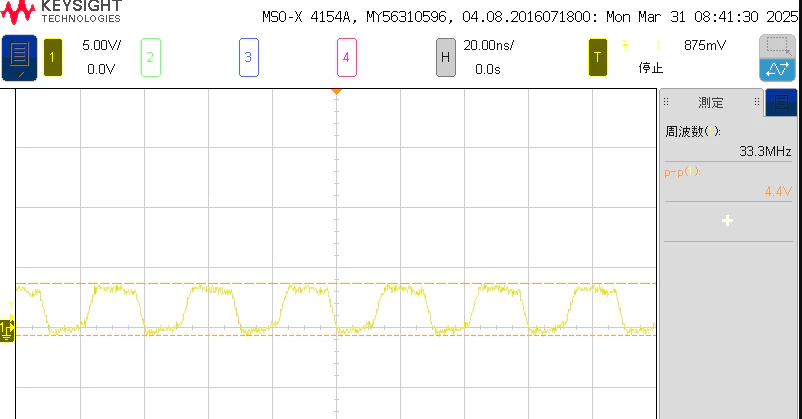

・X8　33.3MHz E7につながています

今日はここまで。
