概要

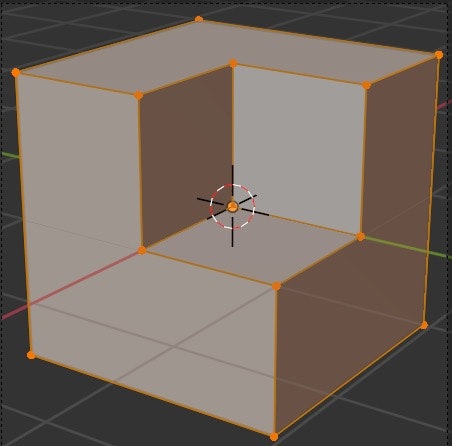

下記のオブジェクトの3通りのベベルの方法の比較です。
方法1

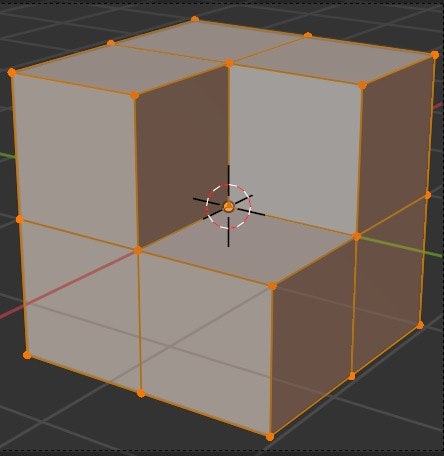

下図のようにすべての面を四角面にしてからベベルし、限定的溶解する方法。
|
|
方法2
下図のようにL字の面を多角面にしてベベルする方法。
|
|
方法3
下図のようにL字の面を多角面にして、２段階でベベルする方法。
１段階目は、上記のように選択してベベル。２段階目は、ベベルされなかった部分を選択してベベル。下図の左側は、２段階目直後。
|
|
ベベルモディファイアーを使う方法
ベベルモディファイアーのジオメトリの留め継ぎ外側とこれらの方法は、下記のように対応します。
| 方法 | 留め継ぎ外側 |
|---|---|
| 方法１ | バッチ |
| 方法2 | シャープ |
| 方法3 | 弧 |
※ 厳密には、方法３と弧は、微妙に違います。
以上
