はじめに
「Blenderに興味があるけど、しきいが高そう」という方向けに、なるべくわかりやすくチェーンの作り方を紹介します。
Blenderの基本的な操作方法は、「Blenderでサッカーボールを作ろう」に書いてあるので、先にそちらをやってみてください。
対象読者
- Blenderで何か作ってみたいけど、難しいと思っている人
完成物
手順
操作方法は、日本語設定時の表記になっています。日本語設定の方法は、こちらを参考にしてください。
macOSでのキーを書いています。Windowsの場合は、OptionをAltに読み替えてください。
間違えたときは、Ctrl + Zで戻ります。それでもよくわからなくなったら、Ctrl + Nの「新規ファイル」の「全般」で最初からやり直してみてください。
- 最初にある立方体は使わないので削除します。立方体を選択して
X、[Enter]で削除できます。 - 操作が簡単になるようにアドオンを有効にします。アドオンとは、Blenderを機能拡張をするしくみです。
- 編集メニューの「プリファレンス」を選び、表示される画面の左側から「アドオン」を選んでください。
- 下図のように、虫眼鏡のボックスに
mirrと入力して表示されるMesh: Auto Mirrorをチェックしてください。チェックしたら画面を閉じてください。
- チェーンの元になるオブジェクトを作成しましょう。
-

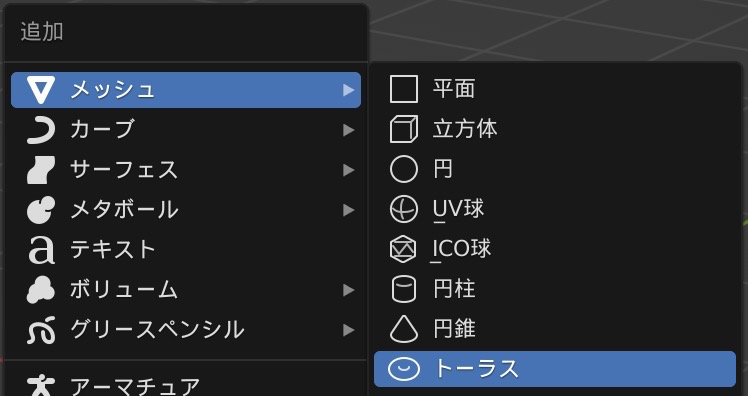

Shift + Aで追加メニューが開きます。下図のように「メッシュ」の「トーラス」を選んでください。
-
- トーラス（以降ではTorusと呼びます）を選択したまま、
Nを押すと画面右上にサイドバーが表示されます。サイドバーの右の「編集」タブを押して、「Auto Mirror」を開きます。「Auto Mirror」ボタンを押してください（下図）。
- Torusを選択したまま、
[Tab]を押して編集モードにしてください。左上が下図のようになります。[Tab]を押すことでオブジェクトモードと編集モードを切り替えできます。
-
AGX.5、[Enter]を押してください。下図のようになります。
-
[Tab]を押してオブジェクトモードに戻ります。左上が下図のようになります。
- チェーンを表示させる場所を作成します。
-
Shuft + Aの追加メニューで「カーブ」の「パス」を選んでください。NurbsPathが追加されます。
- NurbsPathを選択したまま、
S3、[Enter]で３倍に拡大しておきましょう。 - NurbsPathを選択したまま、
[Tab]を押して編集モードにしてください。 - 下記のように、５つの点を適当に移動してください。移動は、点を選択して
Gキーを押した後にマウスの移動でできます。左クリックで確定、右クリックでキャンセルです。
-
[Tab]を押してオブジェクトモードに戻ります。 -
Shuft + Aの「エンプティ」の「十字」を選んでください。Emptyが追加されます。 - Emptyを選んだまま、
RX90、[Enter]でX軸を起点に90度回転します。このEmptyを使うことで、後述するようにTorusを並べたときに、90度ずつ回転するようになります。 - Torusを選んで、右クリックし「スムーズシェード」を選んでください。
- Torusを選んだまま、右下のプロパティ画面で下図のように青いスパナのアイコンをクリックしてモディファイアープロパティにしてください。モディファイアーについては「はじめに」の紹介記事も参考にしてください。
- 既に「ミラー」モディファイアーが追加されています。蝶のアイコンの左の「
∨」をクリックしてたたんでください。 - 「モディファイアーを追加」から「配列」を選んでください。
- 「適合する種類」を「カーブに合わせる」にします。
- 「カーブ」のプルダウンからNurbsPathを選びます。
- 「オフセット（倍率）」の「係数X」を
0.6にします。 - 「オフセット（OBJ）」をチェックし、開いて「オブジェクト」のプルダウンからEmptyを選びます。
- 下図のようになります。
- 「
∨」をクリックしてたたんでおきましょう。 - 「モディファイアーを追加」から「カーブ」を選んでください。
- 「カーブオブジェクト」のプルダウンからNurbsPathを選びます。
- 下図のようになります。
仕上げに質感を設定しましょう。
- 色を確認できるようにマテリアルプレビューモードに変えてください。変え方は「はじめに」の紹介記事に書いてあります。
- Torusを選んだまま、プロパティ画面の赤い丸っぽいアイコンをクリックしてマテリアルプロパティにしてください。
- 「新規」を押してください。

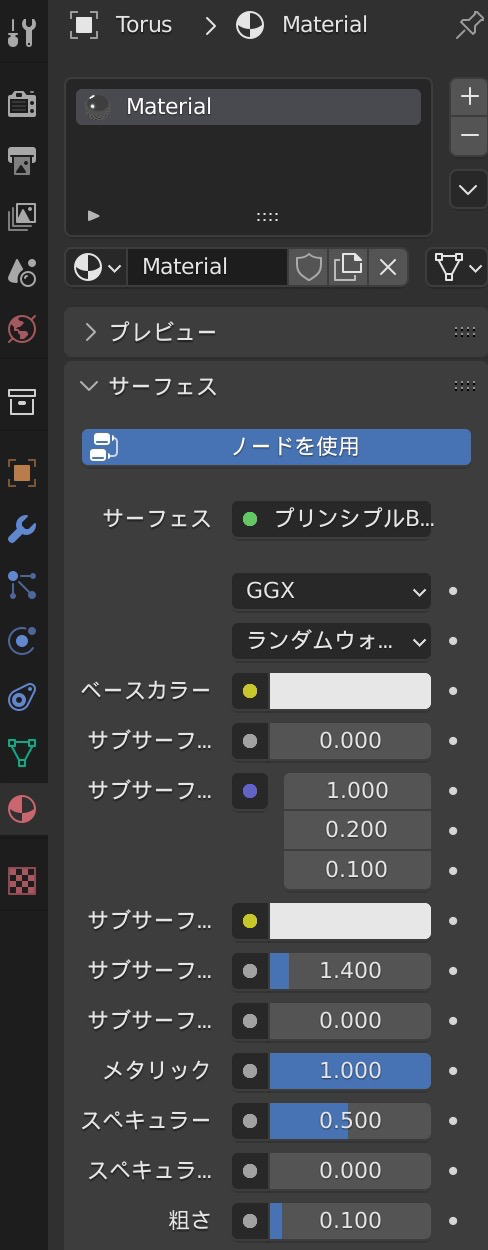

- 「サーフェス」の「メタリック」を
1にしてください。 - 「サーフェス」の「粗さ」を
0.1にしてください。 - 下図のようになります。
- 完成です！
本記事では、少ない手順で完成できるように心がけましたが、オブジェクトやマテリアルに名前をつけた方がわかりやすくなります。また、操作を迷わないように数値入力しましたが、マウス操作で調整することもできます。慣れてきたらマウス操作で調整してみましょう。
Blenderは、覚えることがたくさんあって使いこなすのが大変ですが、いろいろなことができて楽しいので、ぜひ体験してみてください。
