LAN間接続装置の種類
LANを構築するときに用いられるこれらの装置をLAN間接続装置といいます。代表的なものはリピータ、ブリッジ、ルータ、ゲートウェイなど。これらはOSI基本参照モデルのどの層に位置し、どの層でデータを中継するのか、つまりどの層でネットワークを接続するのかが異なる。

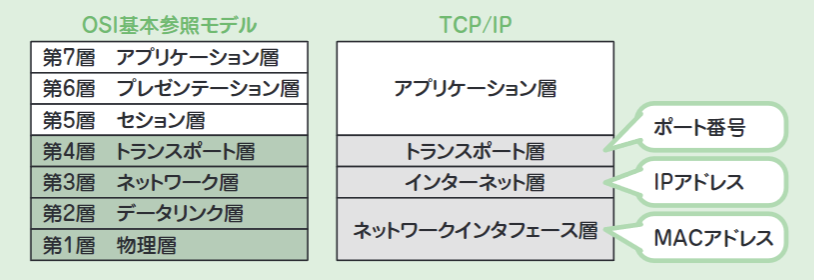

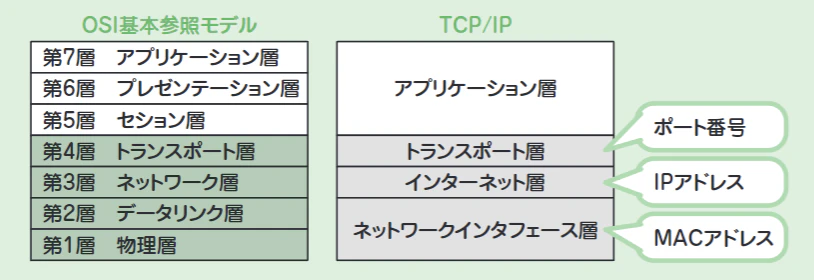

OSI基本参照モデルのとLAN間接続装置の対応を示しますが、それぞれの装置がどの層に位置して機能を果たすのは、アドレス情報で分かる。
リピータ（物理層で中継）
リピータは、OSI基本参照モデルの物理層に位置し、伝送中に減衰した電気信号を再生、増幅する装置。伝送距離を延長。
リピータだけで構成された（論理的一本のケーブルで繋げられている）ネットワークの区画をセグメントということがあります。
リピータで多くのノードが接続されたネットワークを構築することができる。が、セグメント当たりのノードが多くなると、トラフィック量が増え、コリジョンが多くなる。

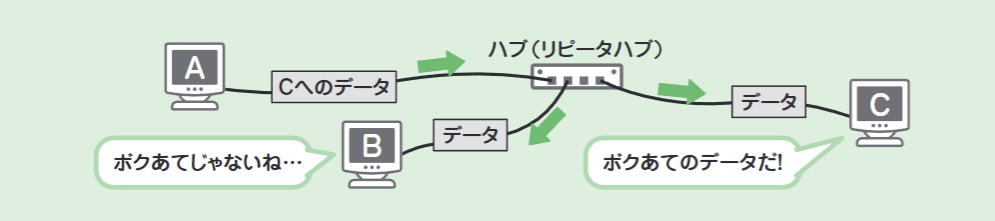

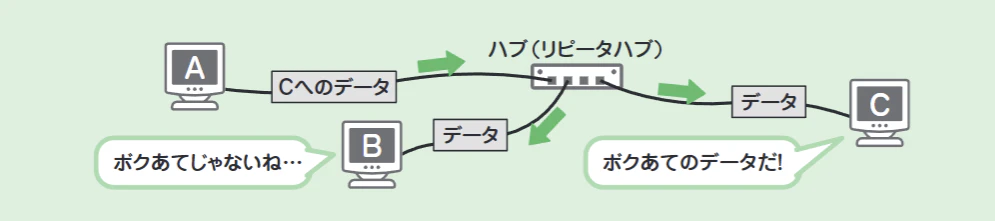

ハブ（リピータハブ）、一対多のリピータ。
ブリッジ（データリンク層でフレーム中継）
ブリッジは、OSI基本参照モデルのデータリンク層（第二層）に位置し、ネットワーク上を流れるデータ（フレーム）のヘッダに含まれるMACアドレスを識別して、必要であればフレームを他のセグメントに中継する機能をもった装置です。
macアドレス学習⇒MACアドレスをフィルタリング⇒トラフィック量軽減
スイッチングハブ、L2スイッチ（交换机）
ブリッジが古く、現在は高性能なスイッチングハブが使うようになった。類似機能を持ち、高性能で、コリジョンが発生しないが特性。
ネットワーク層でパケットの中継を行うルータ
ルータは、OSI基本参照モデルのネットワーク層に位置し、複数のネットワークをネットワーク層で接続する装置です。
ルータは、ネットワーク上を流れるデータ（IPパケット）のヘッダに含まれる宛先IPアドレスを識別し、ルーティングテーブル（経路表）から、そのパケットの宛先ネットワークを探し、次の伝送先ノードにパケットを転送する。
経路選択、ルーティング
L３スイッチ
なお、ルータはIPパケットの転送処理をソフトウェア（プログラム）で行っていますが、これをハードウェアで行うことで大幅に高速化したのがL３スイッチ。ルータはソフトウェアで、L３スイッチはハードウェアでIPパケットの伝送処理を行う。
七層すべての中継を行うゲートウェイ

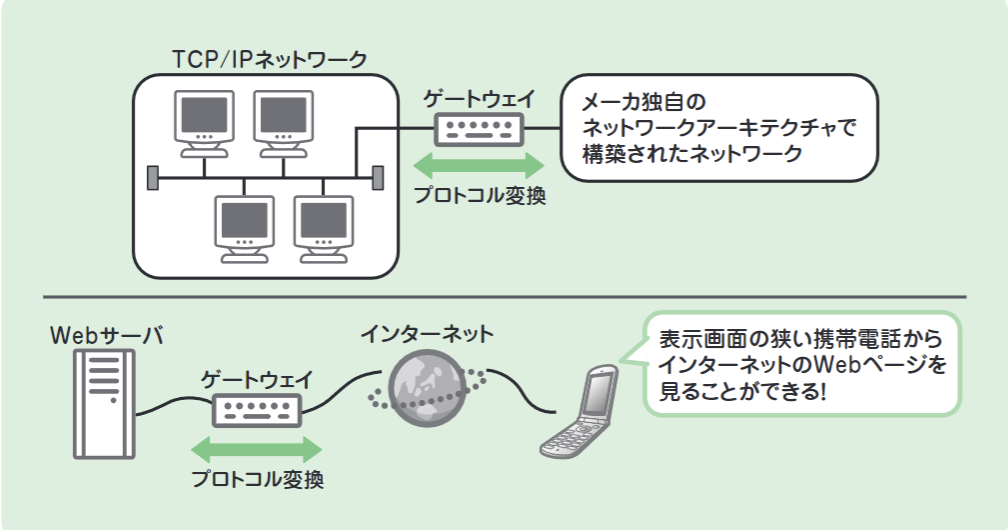

ゲートウェイ、トランスポート層以上が異なるLAN同士を中継する装置で、第一層から第七層までのすべての層でネットワークを接続する装置。よって、異なるネットワーク構造（アーキテクチャ）を接続することができる。

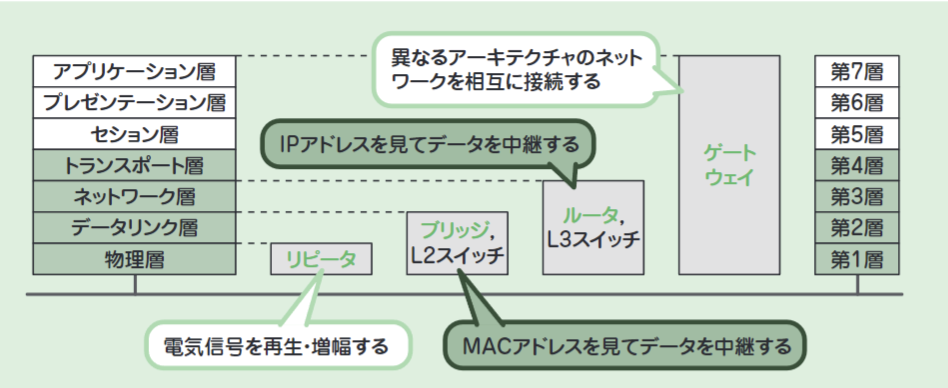

LAN間接続装置のとデータ伝送の範囲
リピータ 物理層
ブリッジ データリンク層
ルータ ネットワーク層
ゲートウェイ アプリケーション層で中継、全層接続する
練習問題
リピータは、OSI基本参照モデルの物理層に位置し、伝送中に減衰した電気信号再生、増幅する装置です。
リピータと同じ機能を持つ集線装置をリピータハブという。
ブリッジは、データリンク層をもとにしてフレームを中継する。
スイッチングハブ（L2スイッチ）は、受信したデータを宛て先MACアドレスが存在するポートだけに伝送する、ブリッジと同じ機能をもった集線装置である。
ルータは、ネットワーク層を元にパケットを中継する。
ルータは、複数のLANをOSI基本参照モデルの第三層ネットワーク層で接続し、パケットを中継する。
ゲートウェイは、OSI基本参照モデルのトランスポート層以上が異なるLANシステム相互関でプロトコル変換を行う装置です。
