PlantUMLの基本的な使い方とUMLモデリング例

PlantUMLの概要

PlantUMLは、UML（統一モデリング言語）図をテキストベースで簡単に作成できるツールです。UML図を作成するためのシンプルな構文を使用し、視覚的に理解しやすい図を生成できます。以下に、PlantUMLの基本的な使い方と、架空のテーブルを用いた2つの簡単な例を紹介します。

PlantUML公式サイト

PlantUMLの基本構文

PlantUMLの基本構文は以下のようになります：

@startuml
Bob -> Alice : hello
@enduml

この構文では、「Bob」から「Alice」へのメッセージ「hello」を示すシンプルなシーケンス図が生成されます。

スター・スキーマの例

スター・スキーマはデータウェアハウスにおける代表的なスキーマです。中心に配置された事実テーブル（Factテーブル）と、それを取り囲むように配置された複数の次元テーブル（Dimensionテーブル）から構成されます。事実テーブルには数値データが格納され、次元テーブルにはそれを説明するための詳細データが格納されます。

以下は、架空の販売データベースを用いたスター・スキーマのUML例です。
「*」 で主キーを表し、「＃」で外部キーを表しています。

@startuml
entity Fact_Sales {
  * sales_id : int
  # product_id : int　
  # customer_id : int
  # store_id : int
  # date_id : int
  + sales_amount : float
  + quantity_sold : int
}

entity Dimension_Product {
  * product_id : int
  + product_name : string
  + category : string
  + price : float
}

entity Dimension_Customer {
  * customer_id : int
  + customer_name : string
  + region : string
  + birthdate : date
}

entity Dimension_Store {
  * store_id : int
  + store_name : string
  + location : string
}

entity Dimension_Date {
  * date_id : int
  + date : date
  + month : string
  + year : int
}

Fact_Sales }-- Dimension_Product
Fact_Sales }-- Dimension_Customer
Fact_Sales }-- Dimension_Store
Fact_Sales }-- Dimension_Date
@enduml

データボルトの例

データボルトは、データウェアハウスの設計手法の一つで、柔軟性とスケーラビリティを重視したモデルです。データボルトは、Hub、Link、Satelliteの3つの主要な構成要素から成り立ちます。

Hub: 主キー情報を保持し、ビジネスエンティティを識別します。
Link: Hub間のリレーションシップを保持します。
Satellite: HubやLinkに関連する属性情報を保持します。

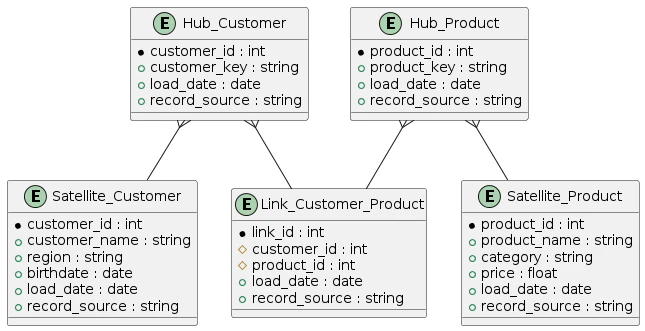

以下は、架空の顧客管理データベースを用いたデータボルトのUML例です。

@startuml
entity Hub_Customer {
  * customer_id : int
  + customer_key : string
  + load_date : date
  + record_source : string
}

entity Hub_Product {
  * product_id : int
  + product_key : string
  + load_date : date
  + record_source : string
}

entity Link_Customer_Product {
  * link_id : int
  # customer_id : int
  # product_id : int
  + load_date : date
  + record_source : string
}

entity Satellite_Customer {
  * customer_id : int
  + customer_name : string
  + region : string
  + birthdate : date
  + load_date : date
  + record_source : string
}

entity Satellite_Product {
  * product_id : int
  + product_name : string
  + category : string
  + price : float
  + load_date : date
  + record_source : string
}

Hub_Customer }-- Link_Customer_Product
Hub_Product }-- Link_Customer_Product
Hub_Customer }-- Satellite_Customer
Hub_Product }-- Satellite_Product
@enduml

まとめ

PlantUMLを使用すると、テキストベースで簡単にUML図を作成できます。この記事では、PlantUMLの基本的な使い方と、架空のテーブルを用いた2つのUMLモデリング例（スター・スキーマとデータボルト）を紹介しました。これらの例を参考にして、実際のプロジェクトでPlantUMLを活用してみてください。
