Elixir Livebook ノートブックで画像・グラフを横に並べて表示する

はじめに

Elixir Livebook で画像処理やグラフ表示をしているとき、結果を横に並べて比較したい時がありますよね

というわけで画像やグラフを横に並べる方法です

タブ切り替えで表示する場合はこちら

実行環境

• Elixir: 1.14.2 OTP 24
• Livebook: 0.8.0

セットアップ

画像とグラフの表示に最低限必要なモジュールをインストールします

Mix.install([
  {:nx, "~> 0.4"},
  {:kino, "~> 0.8"},
  {:kino_vega_lite, "~> 0.1.7"}
])

画像を並べる

指定した色の画像を生成する関数を用意します

generate_image = fn color ->
  {height, width} = {160, 160}

  color
  |> Nx.tensor(type: :u8)
  |> Nx.tile([height, width, 1])
  |> Kino.Image.new()
end

例えば以下のように書いた場合、一番最後の画像だけが表示されてしまいます

generate_image.([255, 0, 0])
generate_image.([0, 255, 0])
generate_image.([0, 0, 255])
generate_image.([255, 255, 0])
generate_image.([255, 0, 255])
generate_image.([0, 255, 255])

以下のように Kino.render を入れると、途中でも結果を表示することができます

ただし、縦に並ぶので多くなると見にくいです

generate_image.([255, 0, 0])
generate_image.([0, 255, 0])
generate_image.([0, 0, 255])
|> Kino.render()
generate_image.([255, 255, 0])
generate_image.([255, 0, 255])
|> Kino.render()
generate_image.([0, 255, 255])

表示したいものを配列に入れて Kino.Layout.grid に渡します

そのとき、 columns に列数を指定しておくと、その分横に並んで見やすくなります

[
  generate_image.([255, 0, 0]),
  generate_image.([0, 255, 0]),
  generate_image.([0, 0, 255]),
  generate_image.([255, 255, 0]),
  generate_image.([255, 0, 255]),
  generate_image.([0, 255, 255]),
]
|> Kino.Layout.grid(columns: 3)

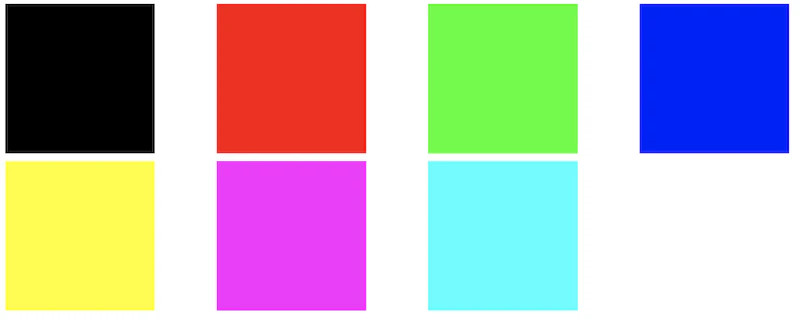

当然、 Enum.map でパイプしてもいいので、パラメータ変化に伴う結果の変化を並べて表示したいときなどに有効です

[
  [0, 0, 0], [255, 0, 0], [0, 255, 0], [0, 0, 255],
  [255, 255, 0], [255, 0, 255], [0, 255, 255], [255, 255, 255]
]
|> Enum.map(&generate_image.(&1))
|> Kino.Layout.grid(columns: 4)

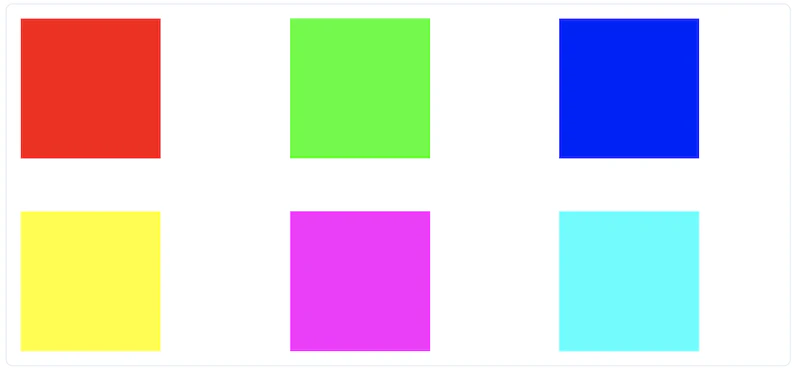

boxed （デフォルトは false） に true を指定すると、出力全体の外側に枠が付きます

gap で各出力の間隔を指定できます

[
  [255, 0, 0], [0, 255, 0], [0, 0, 255],
  [255, 255, 0], [255, 0, 255], [0, 255, 255]
]
|> Enum.map(&generate_image.(&1))
|> Kino.Layout.grid(columns: 3, boxed: true, gap: 60)

ネストする（入れ子にする）こともできるため、複雑な形にすることも可能です

[
  generate_image.([255, 0, 0]),
  generate_image.([0, 0, 255]),
  [
    generate_image.([255, 0, 0]),
    generate_image.([0, 0, 255]),
    generate_image.([0, 0, 255]),
    generate_image.([255, 0, 0]),
  ]
  |> Kino.Layout.grid(columns: 2, gap: 10),
  generate_image.([0, 0, 255]),
  generate_image.([255, 0, 0]),
]
|> Kino.Layout.grid(columns: 5, gap: 10)

グラフの場合

$ y = x^p $ のグラフをプロットする関数を用意します

plot = fn p ->
  x = Nx.iota({10})
  y = Nx.power(x, p)

  VegaLite.new(width: 180)
  |> VegaLite.data_from_values(%{x: Nx.to_flat_list(x), y: Nx.to_flat_list(y)})
  |> VegaLite.mark(:line)
  |> VegaLite.encode_field(:x, "x", type: :quantitative)
  |> VegaLite.encode_field(:y, "y", type: :quantitative)
end

画像と同じように、 Kino.Layout.grid で並べることができます

0..8
|> Enum.map(&plot.(&1))
|> Kino.Layout.grid(columns: 3)

まとめ

Kino.Layout.grid によって画像やグラフを自在に並べることができました

もちろん他の出力も全て同様に扱うことが可能なので、様々な応用で表現力を向上させましょう
