Elixir Image （Vix, libvips）で簡単画像処理

Last updated at Posted at 2023-01-31

はじめに

Elixir の Image という、そのまんまのネーミングのモジュールを使って画像処理を行います

Image は Vix という画像処理モジュールをより使いやすくしたモジュールです

そして Vix は libvips という軽量、高速な画像処理ライブラリの Elixir ラッパーです

今回も Livebook を使っていきます

実装したノートブックはこちら

実行環境

  • Elixir: 1.14.2 OTP 24
  • Livebook: 0.9.3

以下のリポジトリーの Docker コンテナ上で起動しています

Docker が使える環境であれば簡単に実行できます

https://docs.docker.com/engine/install/

Docker Desktop を無償利用できない場合は Rancher Desktop を使ってください

https://rancherdesktop.io/

実行環境の注意点

Image (Vix) を使うためには libvpc が必要です

Ubuntu　の場合は apt-get install libvpc-dev を実行してください

事前準備

適当な画像を以下のパスに用意したものとします

  • /tmp/puppies.jpg （子犬画像、なんでも良い）
  • /tmp/noize.png (黒背景に白で単純な模様を描いた画像、点々のノイズがある)

私が用意したのはこちらの画像



また、クロマキー用に背景が一色の画像も任意の場所に用意しておいてください

私が用意したのはこちらの画像


セットアップ

必要なモジュールをインストールします

Mix.install([
  {:image, "~> 0.35"},
  {:req, "~> 0.3"},
  {:kino, "~> 0.9"}
])

画像の読込

ファイルから

Image.open! にパスを渡すと画像を開きます

puppies_img = Image.open!("/tmp/puppies.jpg")

結果は以下のように、属性情報と画像のタブ表示になります


Kino.Input から

Kino.Input からの画像を読み込みます

以下を実行して表示される画像アップロードに、事前準備していたクロマキー用の画像を入力してください

chroma_key_img_input = Kino.Input.image("CHROMA KEY IMAGE", format: :png)

Image.from_binary でバイナリを読み込みます

chroma_key_img =
  chroma_key_img_input
  |> Kino.Input.read()
  |> then(& &1.data)
  |> Image.from_binary!()

Image.Kino.show(chroma_key_img, max_height: 400)


Web から

Web からダウンロードする場合も同様です

lenna_img =
  "https://upload.wikimedia.org/wikipedia/en/7/7d/Lenna_%28test_image%29.png"
  |> Req.get!()
  |> then(& &1.body)
  |> Image.from_binary!()

Image.Kino.show(lenna_img, max_height: 400)


画像処理

色々な画像処理を実行してみましょう

色変換

Image.to_colorspace! で色を変換します

以下のコードはカラー画像を白黒にします

puppies_img
|> Image.to_colorspace!(:bw)
|> Image.Kino.show()


ぼかし

Image.blur! で画像をぼかします

puppies_img
|> Image.blur!()
|> Image.Kino.show()


sigma に 1.0 から 10.0 の値を与えることでぼかし具合を調整します

1..10
|> Enum.map(fn sigma ->
  puppies_img
  |> Image.blur!(sigma: sigma)
  |> Image.Kino.show()
end)
|> Kino.Layout.grid(columns: 5)


モザイク

Image.pixelate! でモザイクを掛けます

puppies_img
|> Image.pixelate!()
|> Image.Kino.show()

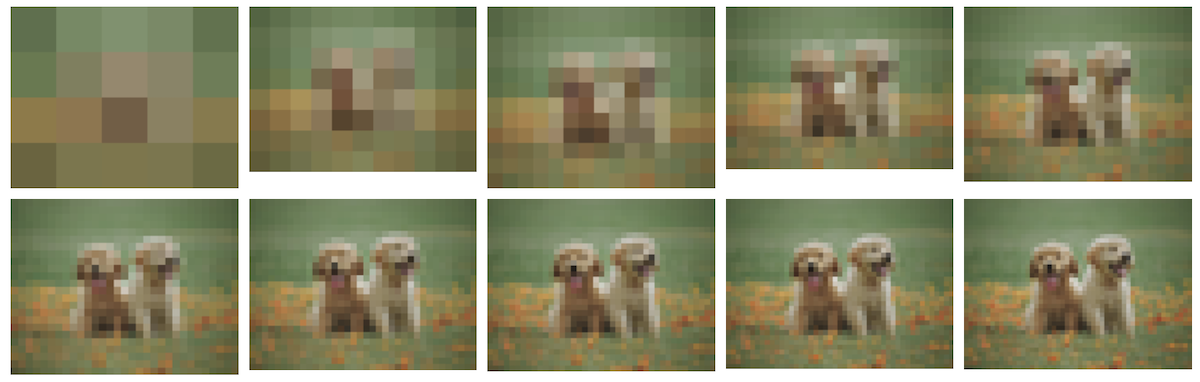

第2引数にモザイクの大きさ（画像全体を 1.0 としたときの相対値）を指定してモザイクの強さを調整します

1..10
|> Enum.map(fn scale ->
  puppies_img
  |> Image.pixelate!(scale / 100)
  |> Image.Kino.show()
end)
|> Kino.Layout.grid(columns: 5)


リサイズ

Image.resize! で元の大きさを 1.0 としたときの比を指定することでリサイズできます

puppies_img
|> Image.resize!(0.2)
|> Image.Kino.show()


反転

Image.flip! で反転します

第2引数で方向を指定します

:horizontal で左右反転

puppies_img
|> Image.flip!(:horizontal)
|> Image.Kino.show()


:vertical で上下反転

puppies_img
|> Image.flip!(:vertical)
|> Image.Kino.show()


回転

Image.rotate! に角度を指定して回転します

puppies_img
|> Image.rotate!(45)
|> Image.Kino.show()


回転したとき余白を追加しています

せっかくなのでアニメーションで見てみましょう

Stream.interval(1)
|> Stream.take(361)
|> Kino.animate(fn angle ->
  puppies_img
  |> Image.rotate!(angle)
  |> Image.Kino.show()
end)


切り抜き

画像の特定の範囲を切り抜きます

引数は画像全体の幅、高さを 1.0 としたときの比で与えます

  • 左上の X 座標
  • 左上の Y 座標
  • 幅
  • 高さ
puppies_img
|> Image.crop!(0.3, 0.2, 0.5, 0.7)
|> Image.Kino.show()


合成

Image.compose! で複数の画像を合成します

blend_mode で合成方法を指定します

:over は単純に上書きします

puppies_img
|> Image.compose!(lenna_img, blend_mode: :over)
|> Image.Kino.show()


:lighten は明るい方の値にします

puppies_img
|> Image.compose!(lenna_img, blend_mode: :lighten)
|> Image.Kino.show()


:add は画素値を足します

puppies_img
|> Image.compose!(lenna_img, blend_mode: :add)
|> Image.Kino.show()


:difference は画素値を引きます（差分抽出）

puppies_img
|> Image.compose!(lenna_img, blend_mode: :difference)
|> Image.Kino.show()


膨張、収縮(ノイズ除去)

ノイズが乗っている画像を読み込みます

noize_img = Image.open!("/tmp/noize.png")

Image.Kino.show(noize_img)


画像内の白い部分を Image.dilate! で膨張させ、 Image.erode! で収縮させます

[
  noize_img |> Image.dilate!(3),
  noize_img |> Image.erode!(3)
]
|> Enum.map(&Image.Kino.show(&1, max_height: 400))
|> Kino.Layout.grid(columns: 2)

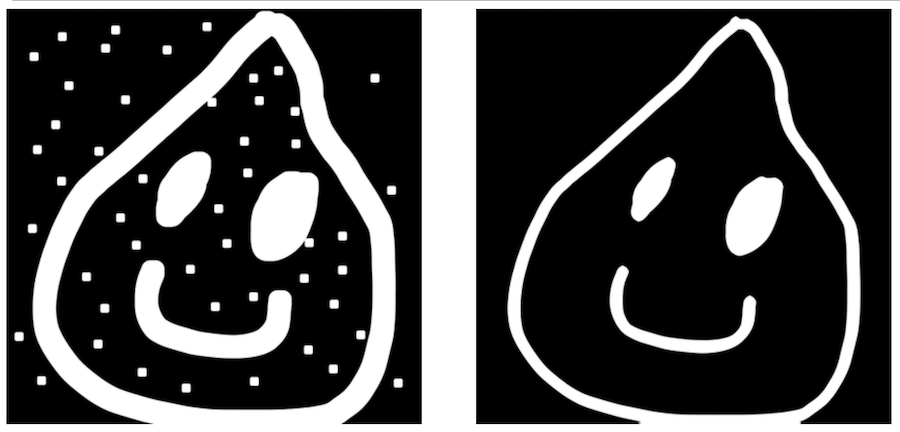

収縮してから膨張させることで、ノイズ（白い点々）を除去することができます

[
  noize_img,
  noize_img |> Image.erode!(3) |> Image.dilate!(3)
]
|> Enum.map(&Image.Kino.show(&1, max_height: 400))
|> Kino.Layout.grid(columns: 2)


クロマキー

画像から背景を消します

Image.chroma_color で背景色を取得します

chroma_key_img
|> Image.chroma_color()
|> then(&Image.new!(200, 200, color: &1, bands: 3))
|> Image.Kino.show()


Image.split_alpha で画像を RGB と A　に分割します

{rgb, alpha} = Image.split_alpha(chroma_key_img)

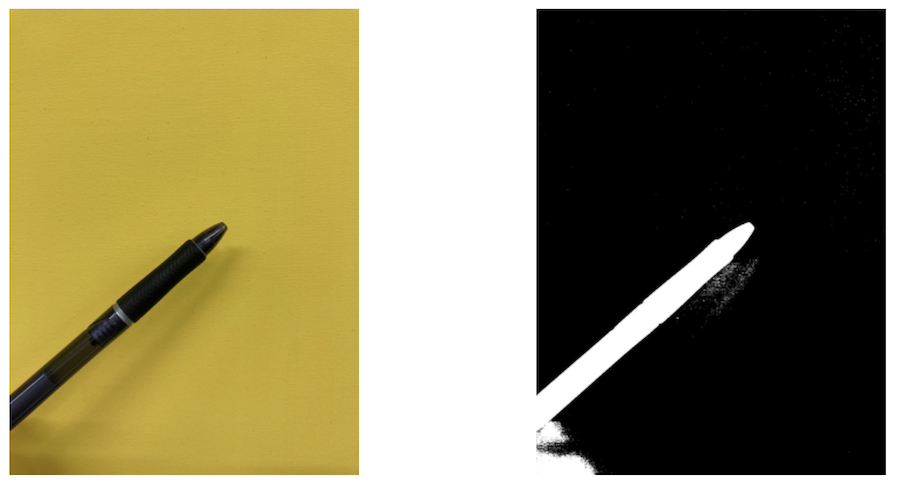

RGB 画像を Image.chroma_mask! に渡すと背景が黒、前景が白の画像（マスク画像）を取得できます

[
  chroma_key_img,
  Image.chroma_mask!(rgb)
]
|> Enum.map(&Image.Kino.show(&1, max_height: 400))
|> Kino.Layout.grid(columns: 2)


RGB 画像を Image.chroma_key! に渡すと背景を消した画像を取得できます

[
  chroma_key_img,
  Image.chroma_key!(rgb)
]
|> Enum.map(&Image.Kino.show(&1, max_height: 400))
|> Kino.Layout.grid(columns: 2)


まとめ

Image を使うことで簡単に画像処理を実装できました

まだまだ様々な機能があるので、色々試してみたいと思います
