Elixir Image で図形・文字描画

Last updated at Posted at 2023-02-02

はじめに

Image モジュールを使って、 画像に図形や文字を描画します

今回も Livebook を使います

実装したノートブックはこちら

実行環境

  • Elixir: 1.14.2 OTP 24
  • Livebook: 0.9.3

以下のリポジトリーの Docker コンテナ上で起動しています

Docker が使える環境であれば簡単に実行できます

https://docs.docker.com/engine/install/

Docker Desktop を無償利用できない場合は Rancher Desktop を使ってください

https://rancherdesktop.io/

実行環境の注意点

Image (Vix) を使うためには libvpc が必要です

Ubuntu　の場合は apt-get install libvpc-dev を実行してください

セットアップ

必要なモジュールをインストールします

Mix.install([
  {:image, "~> 0.35"},
  {:req, "~> 0.3"},
  {:kino, "~> 0.9"}
])

Req は画像を Web からダウンロードするのに使っています

画像の生成

画像サイズ（幅、高さ）を指定して画像を生成できます

Image.new!(100, 200)
|> Image.Kino.show()


また、色を指定することもできます

CSS で使われる RGB の16進数表示、もしくは RGB　の各値を持つ List で色を指定できます

Image.new!(200, 200, color: "#FF0000")
|> Image.Kino.show()


Image.new!(200, 200, color: [0, 255, 0])
|> Image.Kino.show()


また、CSS 用の名称で指定することも可能です

Image.new!(200, 200, color: :blue)
|> Image.Kino.show()


色の名称一覧は Image.Color.color_map() で取得できます

実行結果は以下のような 140 項目の Map になります

%{
  "white" => [hex: "#FFFFFF", rgb: [255, 255, 255]],
  "navy" => [hex: "#000080", rgb: [0, 0, 128]],
  "hotpink" => [hex: "#FF69B4", rgb: [255, 105, 180]],
  ...
}

図形描画の背景にするため、 100 x 100 の真っ黒な画像を用意しておきます

img = Image.new!(100, 100)

Image.Kino.show(img)


図形描画

点

Image.Draw.point に X 座標、 Y 座標、色を指定して点を描画します

1 ピクセルでは見にくいので 5 倍にして表示します

|> Image.Draw.point!(80, 30, color: :white)
|> Image.resize!(5)
|> Image.Kino.show(max_height: 500)

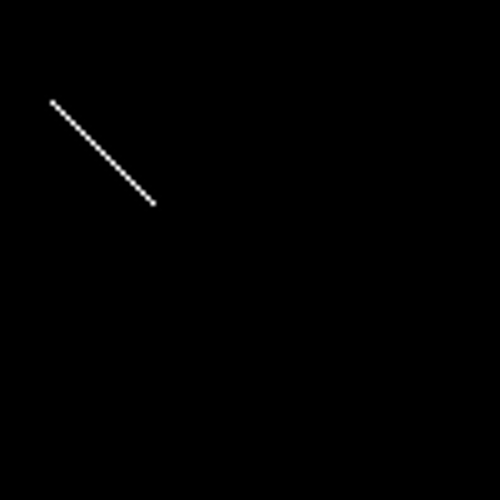

直線

Image.Draw.line に始点と終点の XY 座標、色を指定して直線を描画します

現状、線の太さは指定できず、 1 ピクセルでしか描画できません

こちらも 1 ピクセルでは見にくいので 5 倍にして表示します

|> Image.Draw.line!(10, 20, 30, 40, color: :white)
|> Image.resize!(5)
|> Image.Kino.show(max_height: 500)


四角形

Image.Draw.rect に左上の XY 座標、幅、高さ、色を指定することで四角形を描画します

{left, top, width, height} = {10, 20, 30, 40}

|> Image.Draw.rect!(left, top, width, height, color: :blue)
|> Image.Kino.show()


fill: false を指定することで枠だけを描画できます

|> Image.Draw.rect!(left, top, width, height, color: :green, fill: false)
|> Image.Kino.show()


ただし、こちらも線の太さは 1 ピクセル固定です

塗りつぶし

Image.Draw.flood で指定した XY 座標を含み、指定した色に囲まれている範囲を塗りつぶします

枠の色と塗りつぶす色は同じなければなりません

color = "#FF0000"

|> Image.Draw.rect!(left, top, width, height, color: color, fill: false)
|> Image.Draw.flood(left + 10, top + 10, color: color)
|> elem(1)
|> elem(0)
|> Image.Kino.show()


ちなみに flood 自体の戻り値は以下のようになっています

{:ok,
 {%Vix.Vips.Image{ref: #Reference<0.243135144.3121479698.66185>},
  [left: 11, top: 21, width: 28, height: 38]}}

{:ok, {<画像>, <塗りつぶした領域>}} です

flood を応用することで太い線の四角形を描画することができます

thickness = 8

# 外側の枠
|> Image.Draw.rect!(left, top, width, height, color: color, fill: false)
# 内側の枠
|> Image.Draw.rect!(
  left + thickness,
  top + thickness,
  width - thickness * 2,
  height - thickness * 2,
  color: color,
  fill: false
)
# 塗りつぶし
|> Image.Draw.flood(left + 1, top + 1, color: color)
|> elem(1)
|> elem(0)
|> Image.Kino.show()


円

Image.Draw.circle に中心の XY 座標と半径、色を指定することで円を描画できます

{center_x, center_y, radius} = {30, 40, 20}

|> Image.Draw.circle!(center_x, center_y, radius, color: :blue)
|> Image.Kino.show()


fill: false で枠だけの円を描画できます

ただし、線の太さは 1 ピクセル固定です

|> Image.Draw.circle!(center_x, center_y, radius, color: :green, fill: false)
|> Image.Kino.show()


円も塗りつぶしを使って太い枠にすることができます

thickness = 4
color = :red

|> Image.Draw.circle!(center_x, center_y, radius, color: color, fill: false)
|> Image.Draw.circle!(
  center_x,
  center_y,
  radius - thickness,
  color: color,
  fill: false
)
|> Image.Draw.flood(center_x - radius + 1, center_y, color: color)
|> elem(1)
|> elem(0)
|> Image.Kino.show()


多角形

Image.Shape.polygon で多角形を描画できます

第１引数に多角形の各点（XY座標）を List で指定します

width と height で指定したサイズに収まるよう、リサイズされます

指定しない場合は 500 x 500 になります

opacity 　は CSS と同じ不透明度で、 0 から 1 の範囲で指定します

デフォルトが 0.7 なので、指定しないとうっすら透けます

fill_color で内側の色、 stroke_color で枠線の色を指定します

stroke_width で枠線の太さが指定可能です

Image.Shape.polygon!(
  [
    [100, 20],
    [20, 180],
    [180, 180],
  ],
  width: 200,
  height: 100,
  opacity: 1.0,
  fill_color: :red,
  stroke_color: :blue,
  stroke_width: 8
)
|> Image.Kino.show()


また、第1引数に頂点の数、 radius に半径、 rotation に角度を指定することで正多角形を描画することもできます

Image.Shape.polygon!(
  5,
  fill_color: :green,
  opacity: 0.5,
  radius: 100,
  rotation: 90
)
|> Image.Kino.show()


Image.Shape.star で星型も生成できます

第1引数は尖った点の数です

star_img = Image.Shape.star!(5, width: 100, opacity: 1.0, fill_color: :yellow)

Image.Kino.show(star_img)


内側の半径、外側の半径を指定して、もっとトゲトゲにすることも可能です

Image.Shape.star!(10, inner_radius: 20, outer_radius: 180, opacity: 1.0, fill_color: :yellow)
|> Image.Kino.show()


文字描画

Image.Text.text で文字を描画できます

デフォルトで文字色が白、背景色はなし（透明）のため、 Livebook だと何も見えなくなります

background_fill_color で背景色を指定すれば文字が見えます

Image.Text.text!("Hello, Livebook!", background_fill_color: :black)
|> Image.Kino.show()


Image.Text.text にはかなり多くのオプションがあります

詳しくは公式ドキュメントを参照してください
    "Hello, Livebook!",
    font_weight: 600,
    text_fill_color: :yellow,
    text_stroke_color: :black,
    text_stroke_width: 4,
    background_fill_color: :green,
    background_fill_opacity: 1.0,
    background_stroke_color: :blue,
    background_stroke_width: 4,
    background_stroke_opacity: 1.0,
    padding: 8,
    font_size: 54
  )

Image.Kino.show(text_image)


画像との合成

多角形や文字の画像だけあっても仕方ないので、他の画像と合成します

まずいつものレナさんをダウンロードしてきます

lenna_img =
  "https://upload.wikimedia.org/wikipedia/en/7/7d/Lenna_%28test_image%29.png"
  |> Req.get!()
  |> then(& &1.body)
  |> Image.from_binary()
  |> elem(1)

Image.Kino.show(lenna_img, max_height: 400)

lenna

ここで注意しないといけないのが、画像のチャネル数（バンド数）です

Image.shape(lenna_img) を実行すると、以下のようになります

{512, 512, 3}

つまりレナさんは RGB で、 RGBA になっていません

アルファ（不透明度）がないため、このままだと他の RGBA の画像と合成できません（現状の Image の実装では）

そのため、アルファを追加します

Image.new に画像を与えると、同じサイズの画像が生成できます

また、 bands でチャネル数（バンド数） を指定することで 1　チャネルのグレースケール画像になります

color に Image.Color.max_opacity = 255 を指定して、全て不透明なアルファにします

これを Livebook 上で表示すると真っ白なので何も見えません

alpha = Image.new!(lenna_img, bands: 1, color: Image.Color.max_opacity())

Image.Kino.show(alpha)


Image モジュールで内部的に使っている Vix の力を借りて RGB + A を実行します

rgba_lenna_img = Vix.Vips.Operation.bandjoin!([lenna_img, alpha])

Image.Kino.show(rgba_lenna_img, max_height: 400)

lenna

不透明度 = 1 なので、見た目は何も変わりません

改めて Image.shape(lenna_img) を実行すると、以下のようになります

{512, 512, 4}

単純にアルファチャネルだけ増やすことができました

Image.compose で画像を合成します x と y で左上座標を指定できます

また、 Image.Draw.image で画像を貼り付けることもできます

rgba_lenna_img
|> Image.compose!(star_img, x: 30, y: 100)
|> Image.Draw.image(text_image, 10, 10)
|> elem(1)
|> Image.Kino.show(max_height: 400)


おまけ

star_img = Image.Shape.star!(10, inner_radius: 20, outer_radius: 180, width: 100, opacity: 1.0, fill_color: :yellow)
rect_img = Image.Shape.polygon!(4, width: 180, height: 200, opacity: 1.0, stroke_color: :red, stroke_width: 32, rotation: 45)
text_image = Image.Text.text!("Hello, Livebook!", text_fill_color: :blue, font_size: 54)

rgba_lenna_img
|> Image.compose!(star_img, x: 30, y: 100)
|> Image.compose!(rect_img, x: 190, y: 200)
|> Image.compose!(text_image, x: 10, y: 10)
|> Image.Kino.show(max_height: 400)


まとめ

Image はまだ機能追加中なので、これからもっと色々できるようになりそうです

楽しみですね
