OpenAPI & Swagger まとめ

Last updated at Posted at 2021-02-21

内容

OpenAPIとSwaggerについての備忘録 兼 チートシート。

用語

OpenAPI, OpenAPI Specification, Swaggerについて。

OpenAPI フォーマットのこと。
このフォーマットを使うと、機械可読可能なREST API設計が作成できる。
OpenAPI Specification ルールのこと。
OpenAPIを記述するための書式ルール。
Swagger OpenAPIでAPI設計を作成する際に使うツール。

Swaggerは以下３種類が含まれている。

Swagger Editor OpenAPIを記述するエディター。
Swagger UI Swagger Editorで作成したOpenAPIをドキュメントとして表示できる。
Swagger Codegen Swagger Editorで作成したOpenAPIをコードとして出力できる。

備考

GithubでOpenAPIのマニュアルが確認できる。
https://github.com/OAI/OpenAPI-Specification/tree/master/versions
OpenAPI-Specification/versions/確認したいVer.

Swagger Editorの使用方法

主に以下４通りから。

  • Dockerイメージ
  • Github
  • Web
  • IDEのプラグイン

記述フォーマット

JSONかYAMLだが、YAMLが一般的。

データ型

以下が主なデータ型。
これらは、Schemaオブジェクトに定義する。
integer, number, stringに関しては、詳細なformatを指定できる。

  • integer: 整数
    • int32
    • int64
  • number: 浮動小数
    • float
    • double
  • string: 文字列
    • byte
    • binary
    • date
    • date-time
    • email
    • hostname
    • uri
  • boolean: 真偽
  • array: 配列
  • object: オブジェクト

記述例

openapi: "3.0.3"

info:
  title: "Sample"
  version: "1.0"

paths: {}

components:
  schemas:
    Int:
      type: integer
      format: int64
    Date:
      type: string
      format: date

ルートオブジェクト

主なルートオブジェクトは、以下７種類。

openapi: 使用するopenapiのバージョン。　※必須項目
info: APIのメタデータ（タイトルとか仕様書のバージョン）。 ※必須項目
servers: APIが動くサーバー情報。配列で定義。
tags: API分類用のタグ。配列で定義。
paths: APIのパスや操作 ※必須項目。オブジェクトで定義。
security: APIのセキュリティ要件について。配列で定義。
components: データ型の例のように、OpenAPIの中で何度も使うオブジェクトを定義する。オブジェクトで定義。

info

APIのメタデータを定義するオブジェクト。

openapi: "3.0.3"

info:
  # APIのタイトル
  title: "Sample API"
  # 仕様書のバージョン
  version: "1.0"
  # APIの詳細説明。mark downが使える。
  description: |
    # 概要
    - xxxからのリクエストをoooでレスポンスする。

paths: {}

servers

接続先のURLや環境情報を定義するオブジェクト。

openapi: "3.0.3"

info:
  title: "Sample API"
  version: "1.0"

servers:
  # 接続先URL
  - url: "http://localhost:{port}"
    # 接続先URLについての説明
    description: "Local"
    # 接続先URLで指定しているテンプレート変数の内容についての定義
    variables:
      # 変数名
      port:
        # 値
        enum: ["3000", "8080"]
        # default値は必須
        default: "8080"
  - url: "https://dev.sample.com"
    description: "Dev"
  - url: "https://stg.sample.com"
    description: "Staging"
  - url: "https://sample.com"
    description: "Production"

paths: {}


paths

APIの具体的なエンドポイントや操作内容を定義するオブジェクト。
以下のパートに分かれて定義する。

paths:
    # メソッド
    get:
      # メタデータ
      summary:
      # リクエストパラメータ
      parameters:
      # リクエストボディ
      requestBody:
      # レスポンス
      responses:
      # セキュリティ
      security:

summary

paths:
  # パス
  "/sample/versions/{version}/sample_api":
    get:
      # 操作の概要説明
      summary: "get sample parameters"
      # 操作の詳細説明
      description: "description: get sample parameters"
      # タグ
      tags: ["Sample"]
      # APIがactiveかどうか
      deprecated: false

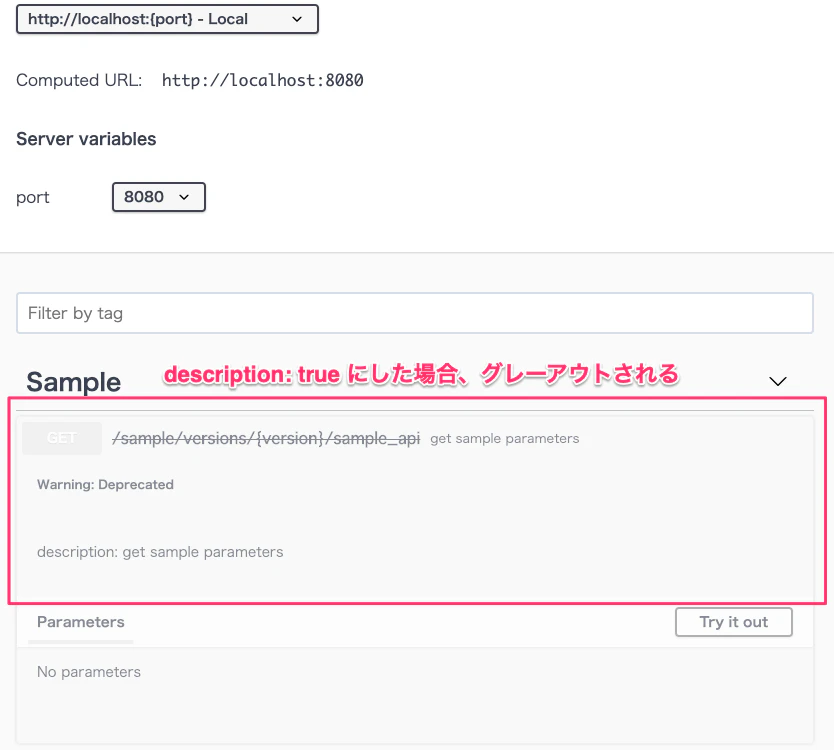

deprecated: true にした場合は、swagger UIの方はグレーアウトされる。

parameters

paths:
  "/sample/{id}/samples":
    post:
      summary: "sample"
      description: "description: sample"
      tags: ["Sample"]
      deprecated: false
      # リクエストパラメータ
      parameters:
        # パラメータ名
        - name: id
          # パラメータの定義場所（query, header, path, cookie）
          in: path
          # パラメータの説明
          description: "id in path"
          # パラメータが必須か（デフォルトはfalse）
          required: true
          # パラメータの型
          schema: { type: string }
          # サンプルパラメータ
          example: "example"
        - name: token
          in: cookie
          description: "one time token"
          schema: { type: string }
          example: "token"
      responses:
        "201":
          description: "Success"

【備考】HTTPメソッドとステータスコードについて

  • GET
ステータスコード 成功 / 失敗 概要 内容
200 成功 OK 正常
304 成功 Not Modified キャッシュ利用時
400 失敗 Bad Request クライアント側のリクエスト内容の不備
401 失敗 Unauthorized 認証エラー：リクエストしてきたユーザーが未認証
403 失敗 Forbidden 認可エラー：認証済みだが、アクセス権限がない
404 失敗 Not Found リクエストしたリソースが存在しない
429 失敗 Too Many Requests レートリミットの制限を超えた
500 失敗 Internal Server Error サーバー側で障害が発生した場合
503 失敗 Service Unavailable 高負荷の状態で応答ができない
  • POST
ステータスコード 成功 / 失敗 概要 内容
200 成功 OK 正常
201 成功 Created レスポンスボディが空で、Locationレスポンスヘッダーにリダイレクト先が含まれる場合
202 成功 Accepted 非同期処理の受付完了
400 失敗 Bad Request クライアント側のリクエスト内容の不備
401 失敗 Unauthorized 認証エラー：リクエストしてきたユーザーが未認証
403 失敗 Forbidden 認可エラー：認証済みだが、アクセス権限がない
409 失敗 Conflict 複数のアクセスポイントから同じデータを登録しようとして衝突が起きる
429 失敗 Too Many Requests レートリミットの制限を超えた
500 失敗 Internal Server Error サーバー側で障害が発生した場合
503 失敗 Service Unavailable 高負荷の状態で応答ができない

requestBody

paths:
  "/sample/{id}/samples":
    post:
      summary: "sample"
      parameters:
        - name: id
          in: path
          required: true
          schema: { type: string }
      requestBody:
        # リクエストボディの説明
        description: "body sample"
        # リクエストボディが必須か
        required: true
        # リクエストボディの内容
        content:
          # メディアタイプ
          application/json:
            # 中身のデータ型
            schema:
              type: object
              properties:
                num: { type: integer, example: 10 }
                word: { type: string, example: "test" }
      responses:
        "201":
          description: "success"

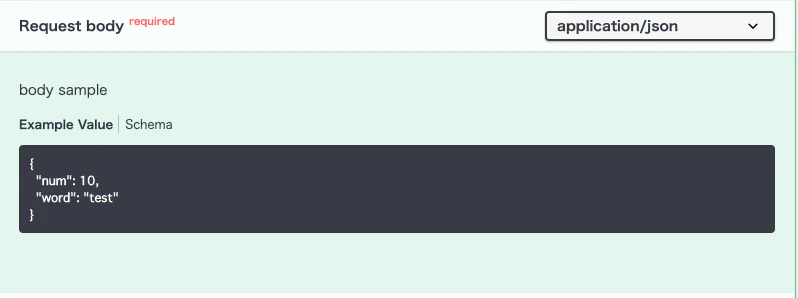

schemaの定義部分は表示切り替えが可能

スクリーンショット 2021-02-20 22.12.29（2）.png

スクリーンショット 2021-02-20 22.12.53（2）.png

responses

paths:
  "/sample/{id}/samples":
    post:
      summary: "sample"
      parameters:
        - name: id
          in: path
          required: true
          schema: { type: string }
      requestBody:
        description: "sample"
        required: true
        content:
          application/json:
            schema:
              type: object
              properties:
                num: { type: integer }
                word: { type: string }
      responses:
        # ステータスコードごとに定義する
        # yamlとjsonとの互換性のため、””で囲う
        # 4XXや5XXでまとめることも可能
        "201":
          # レスポンスの説明
          description: "success"
          # レスポンスヘッダー
          headers:
            location:
              description: "location url"
              schema: { type: string, format: url }
        "400":
          description: "client error"
          # レスポンスボディ
          content:
            application/json:
              schema:
                type: object
                properties:
                  code: { type: string }
                  type: { type: string }
                  message: { type: string }
                  errors:
                    type: array
                    items:
                      type: object
                      properties:
                        field: { type: string }
                        code: { type: string }

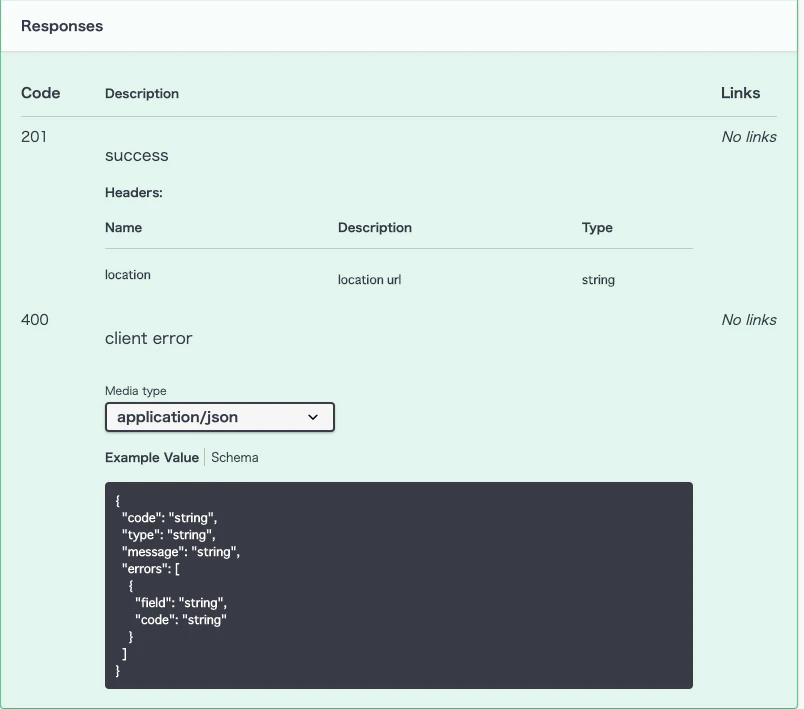

swagger UI はこんな感じ。
スクリーンショット 2021-02-20 22.34.43（2）.png

tags

paths配下に設定できるtagsを定義することで、タグ付けしてまとめることができる。

# tagsでタグの定義をして、それをpaths配下で利用する
tags:
  - name: sampleTag
    description: "sample tag"

paths:
  "/sample/{id}/samples":
    get:
      summary: "get sample"
      # タグは複数付与可能
      tags: ["sampleTag"]
      parameters:
        - name: id
          in: path
          required: true
          schema: {type: string}
      responses:
        "200":
          description: "success"
    post:
      summary: "post sample"
      tags: ["sampleTag"]
      parameters:
        - name: id
          in: path
          required: true
          schema: {type: string}
      responses:
        "201":
          description: "success"

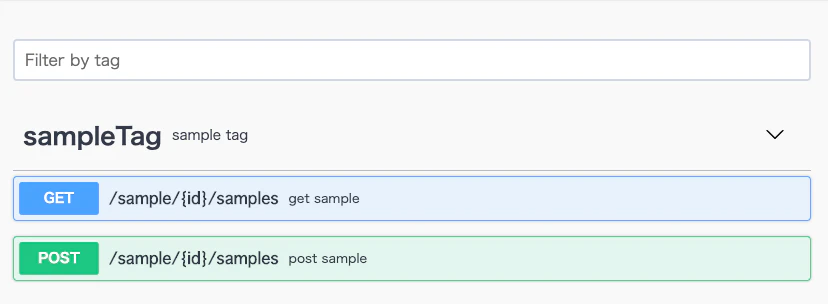

sampleTagで、2つのメソッドをまとめられた。
スクリーンショット 2021-02-20 23.14.40（2）.png

【備考】共通化

同じpaths内で、同じparametersを2つのメソッド内で使っているので、

paths:
  "/sample/{id}/samples":
    get:
      summary: "get sample"
      tags: ["sampleTag"]
      # postのparametersと同じ内容
      parameters:
        - name: id
          in: path
          required: true
          schema: { type: string }
      responses:
        "200":
          description: "success"
    post:
      summary: "post sample"
      tags: ["sampleTag"]
      # getのparametersと同じ内容
      parameters:
        - name: id
          in: path
          required: true
          schema: { type: string }
      responses:
        "201":
          description: "success"

記述をひとまとめにできる。

paths:
  "/sample/{id}/samples":
    # メソッドと同じ階層にもってこれる
    parameters:
      - name: id
        in: path
        required: true
        schema: { type: string }
    get:
      summary: "get sample"
      tags: ["sampleTag"]
      responses:
        "200":
          description: "success"
    post:
      summary: "post sample"
      tags: ["sampleTag"]
      responses:
        "201":
          description: "success"

security

OpenAPIで定義可能な認証・認可のタイプを以下にまとめる。

type scheme 説明
http basic
bearer		 basic認証
JWTを使用した認可方式
apiKey header
cookie		 APIキーを使用した認可方式
ログインセッション
OAuth - 本人認証
OpenID Connect - 本人認証 + アクセス制御

定義方法は、以下２通り。

  • pathsに個別に定義
paths:
  "/sample/{id}/samples":
    get:
      summary: "get sample"
      tags: ["sampleTag"]
      parameters:
        - name: id
          in: path
          required: true
          schema: {type: string}
      responses:
        "200":
          description: "success"
      # components配下で定義したsecuritySchemesを指定
      security:
      # scopeがないもの（basic認証やJWTなど）は空の配列を定義
      # scopeがあるもの(OAuthやOpenID Connect)はスコープ名を定義
      - sample_auth: []
components:
  securitySchemes:
    sample_auth:
      type: http
      description: "JWTを使用した認可方式"
      scheme: bearer
      bearerFormat: JWT
  • ルートオブジェクトとして定義し全体に適用させ、paths内で個別に解除
paths:
  "/sample/{id}/samples":
    get:
      summary: "get sample"
      tags: ["sampleTag"]
      parameters:
        - name: id
          in: path
          required: true
          schema: {type: string}
      responses:
        "200":
          description: "success"
      # 解除したいAPIに対して空配列を定義する
      security: []
# ルートオブジェクトとして定義
security:
  - sample_auth: []
components:
  securitySchemes:
    sample_auth:
      type: http
      description: "JWTを使用した認可方式"
      scheme: bearer
      bearerFormat: JWT

components

複数箇所で使用する記述をcomponents配下にまとめて、使用箇所で参照することができる。

componentsとして使用できる要素は以下６種類。

  • paths
    • schemas
    • parameters
    • requestBodies
    • responses
    • headers
  • components
    • securitySchemes

記述例

paths:
  "/sample/{id}/samples":
    get:
      summary: "get sample"
      tags: ["sampleTag"]
      parameters:
        - name: id
          in: path
          required: true
          schema: {type: string}
      responses:
        "200":
          description: "success"
          content:
            application/json:
              schema:
                # $refで参照できる
                $ref: "#/components/schemas/sample"
components:
  securitySchemes:
    sample:
      type: object
      properties:
        id: {type: integer}
        description: {type: string}
