RUSTでROSパッケージを作る (1/2)

Posted at

RUSTでROSパッケージを作る

はじめに

株式会社Ristのロボットチームのプラダンです。ネパール出身ですが、2年前に来日しました。
タイのアジア工科大学大学院でメカトロニクスの修士号を取得。
Ristに入社する前は研究者、機械エンジニアとして働いていました。

概要

これは、Ristの同僚によるA Gentle Introduction to rosrust, and its actionlib SupportとTurtlebot3(Burger)をROS BridgeしてRustで動かす準備のフォローアップ記事で、ROSで'.rs'のrustファイルを読み込むROSパッケージを作成し、RUSTを使ってパラメータを作成する方法について書かれています。

Catkin_wsでCargoを使ってパッケージを作成する

パッケージを作るのは簡単な作業ですが、'.rs' ファイルを読み込むパッケージを作るのは、ROS のデフォルトのプログラミング言語が c++ と python であるため、少し面倒です。空のパッケージを作成するには:

$ roscd
$ cd ../ src
$ catkin_create_pkg rust_test

パッケージが作成されたら、catkin_wsのsrcフォルダの中に入って、パッケージを見てください。ROSパッケージには以下のものが含まれているはずです。

catkin_ws
 ├── build
 ├── devel
 └── src
  	└── rust_test
      	├── CMakeLists.txt
      	└── package.xml

※ パッケージを作成する前に、catkin_wsのsrcフォルダにあることを確認してください。
次はcargoを使ってcatkin_wsのsrcフォルダ内にRUSTパッケージを作成します。

$ cargo new rust_ws

rust_wsパッケージの中には、以下のように表示されているはずです。


rust_ws
 ├── Cargo.toml
 └── src
 	└── main.rs

catkin_wsの中には、ROSパッケージrust_testとカーゴパッケージrust_wsがあります。

##ROSでRUSTをコンパイルす

ROSはまだRUSTをサポートしていないので、 rust_ws カーゴパッケージにいくつかの変更を加えなければなりません。
ラストテスト**フォルダから CMakeLists.txt と package.xml をコピーして、rust_wsフォルダに貼り付けてください。新しいパッケージは以下のようになります。

rust_ws
 ├── Cargo.toml
 ├── CMakeLists.txt
 ├── package.xml
 └── src
 	└── main.rs

CMakeLists.txtとpackage.xml**は、現在のパッケージにコピーした別のパッケージのものなので、ROSとRUSTが機能するようにコードを変更する必要があります。

####CMakeLists.txtファイルを変更
このファイルには元のパッケージ名、すなわち rust_test が含まれています。
Original CMakeLists.txt

cmake_minimum_required(VERSION 2.8.3)
project(rust_test)

find_package(catkin REQUIRED)
include_directories(
# include
# ${catkin_INCLUDE_DIRS}
)

Modified CMakeLists.txt
rust_testを現在のパッケージ名rust_wsに変更し、以下のコードを追加してください。

cmake_minimum_required(VERSION 2.8.3)
project(rust_ws)

find_package(catkin REQUIRED)
include_directories(
# include
# ${catkin_INCLUDE_DIRS}
)
add_custom_target(rust_ws
	ALL
	COMMAND cargo build --release -p rust_ws
	COMMAND ${CMAKE_COMMAND} -E copy ${CMAKE_BINARY_DIR}/cargo/release/rust_ws ${CMAKE_RUNTIME_OUTPUT_DIRECTORY}/rust_ws
	COMMENT "Building my Rust library"
)

####package.xmlファイルを変更
また、package.xmlも修正する必要があります。CMakeLists.txtファイルの修正と同様に、元の名前を現在のパッケージ名に変更します。
Original package.xml file:

<?xml version="1.0"?>
<package format="2">
  <name>rust_test</name>
  <version>0.0.0</version>
  <description>The rust_test package</description>

Modified package.xml file:

<?xml version="1.0"?>
<package format="2">
  <name>rust_ws</name>
  <version>0.0.0</version>
  <description>The rust_ws package</description>

##catkin_wsをcargoで作成した新しいパッケージでコンプする
CMakeList.txtファイルとpackage.xmlファイルを修正したら、catkin_wsをコンパイルしてソースを作成する必要があります。しかし、catkin_wsをコンパイルする前に、ROSがRUSTの'.rs'ファイルを読み込めるようにするために、catkin_wsにもう一つ重要な追加をする必要があります。

  • このステップまでは、catkin_wsはこのようになっているはずです。
catkin_ws
 ├── build
 ├── devel
 └── src
  	├── rust_test
  	└── rust_ws
       	├── Cargo.toml
       	├── CMakeLists.txt
       	├── package.xml
       	└── src
            	└── main.rs
  • 次のステップでは、設定ファイルを格納する .cargo フォルダを隠しフォルダとして作成します。
    • 最も簡単な方法は、cilckを右マウスでクリックして、New Folderを選択することです。

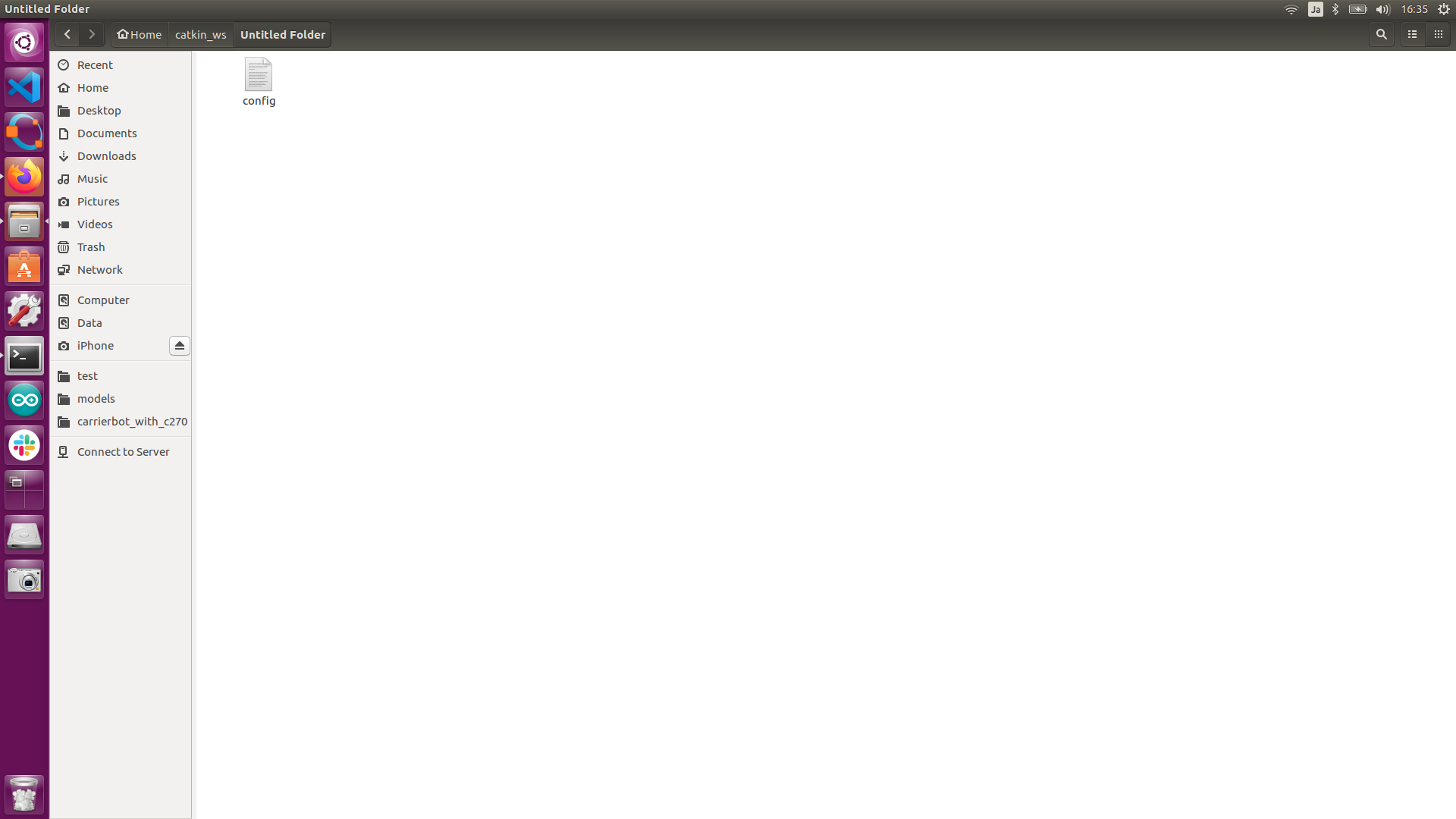

    • ※ .cargoというフォルダ名を付ける前に、フォルダ内にconfigファイルを作成しておくことをお勧めします！config.png
  • 無題のフォルダ名 .cargo を非表示にします。
    • 設定ファイルに以下を追加します。
[build]
target-dir = "build/cargo"
  • カーゴ環境用のCargo.tomlファイルを作成します。
  • Cargo.tomlファイルに、以下を追加します。
[workspace]
members = [ "src/rust_ws" ]

上記の手順を完了すると、catkin_wsは以下のようになるはずです。

catkin_ws
 ├── build
 ├── devel
 ├── src
  	├── rust_test
  	└── rust_ws
       	├── Cargo.toml
       	├── CMakeLists.txt
       	├── package.xml
       	└── src
            	└── main.rs
 └── Cargo.toml


最後にcatkin_wsをコンパイルします。
※:　srcではなくcatkin_wsフォルダにあることを確認してください。

$ catkin_make

エラーが出ないようにコンパイルした後、ソースを出しています。

$ source devel/setup.bash

ソースが作成されると、Cargo.lockファイルがcatkin_wsフォルダに表示されます。これでROSはRUSTの'.rs'スクリプトを読むことができるようになります。

catkin_ws
 ├── build
 ├── devel
 ├── src
  	├── rust_test
  	└── rust_ws
       	├── Cargo.toml
       	├── CMakeLists.txt
       	├── package.xml
       	└── src
            	└── main.rs
 ├── Cargo.lock
 └── Cargo.toml

##シンプルなパブリッシャーノードのテスト
Source後、ROSはRUSTと通信できるようになります。RUSTがROSで動作しているかどうかをテストするには、'main.rs'に書かれた簡単なパブリッシャーコードを使用します。

use env_logger;
use rosrust;

fn main() {

	env_logger::init();

	rosrust::init("topic_publisher");

	//create publisher
	let pubs = rosrust::publish("cmd_vel", 10).unwrap();

	let rate = rosrust::rate(10.0);

	while rosrust::is_ok(){

    	let mut cmd_vel_data = rosrust_msg::geometry_msgs::Twist::default();

    	cmd_vel_data.linear.x = 0.5;
    	cmd_vel_data.linear.y = 0.0;
    	cmd_vel_data.linear.z = 0.0;

    	cmd_vel_data.angular.x = 0.0;
    	cmd_vel_data.angular.y = 0.0;
    	cmd_vel_data.angular.z = 0.5;

    	//publish cmd
    	pubs.send(cmd_vel_data).unwrap();

	}
	rate.sleep();
	rosrust::spin();

}

次に、簡単なlaunchフォルダとlaunchファイルtest.launchを作成します。
※　rust_wsフォルダ内で作成するようご注意ください。**

<launch>

	<node name ="test" pkg="rust_ws" type="rust_ws"/>

</launch>

新しいターミナルで rosrcore を起動します。

$ roscore

別の新しいターミナルで起動ファイルを実行してください。

$ roslaunch rust_ws test.launch

##rosrust Dependencies
ソーシング後、ROSはRUSTと通信できるようになります。しかし、RUSTはまだROSと通信できず、常にエラーを出します。
これは、RUSTがROSのデフォルト言語ではないため、'.rs'ファイルを実行できるようにするためには、いくつかの小さな、しかし重要な依存関係が必要だからです。
rust_wsフォルダに戻って、以下の依存関係をrust_wsのCargo.toml**ファイルに追加する必要があります。

依存関係を追加する前に：

[package]
name = "rust_ws"
version = "0.1.0"
authors = ["Praveshkp <pravesh.k.pradhan@gmail.com>"]
edition = "2018"

# See more keys and their definitions at https://doc.rust-lang.org/cargo/reference/manifest.html

依存関係を追加した後：

[package]
name = "rust_ws"
version = "0.1.0"
authors = ["Praveshkp <pravesh.k.pradhan@gmail.com>"]
edition = "2018"

# See more keys and their definitions at https://doc.rust-lang.org/cargo/reference/manifest.html

[dependencies]
env_logger = "0.7.1"
rosrust = "0.9"
rosrust_msg = "0.1"

要件に応じて、依存関係を追加することができます。
依存関係を追加したら、カーゴビルドで依存関係をダウンロードします。

$ cargo build

※　cargo buildを rust_ws パッケージの src フォルダで行っていることを確認してください。

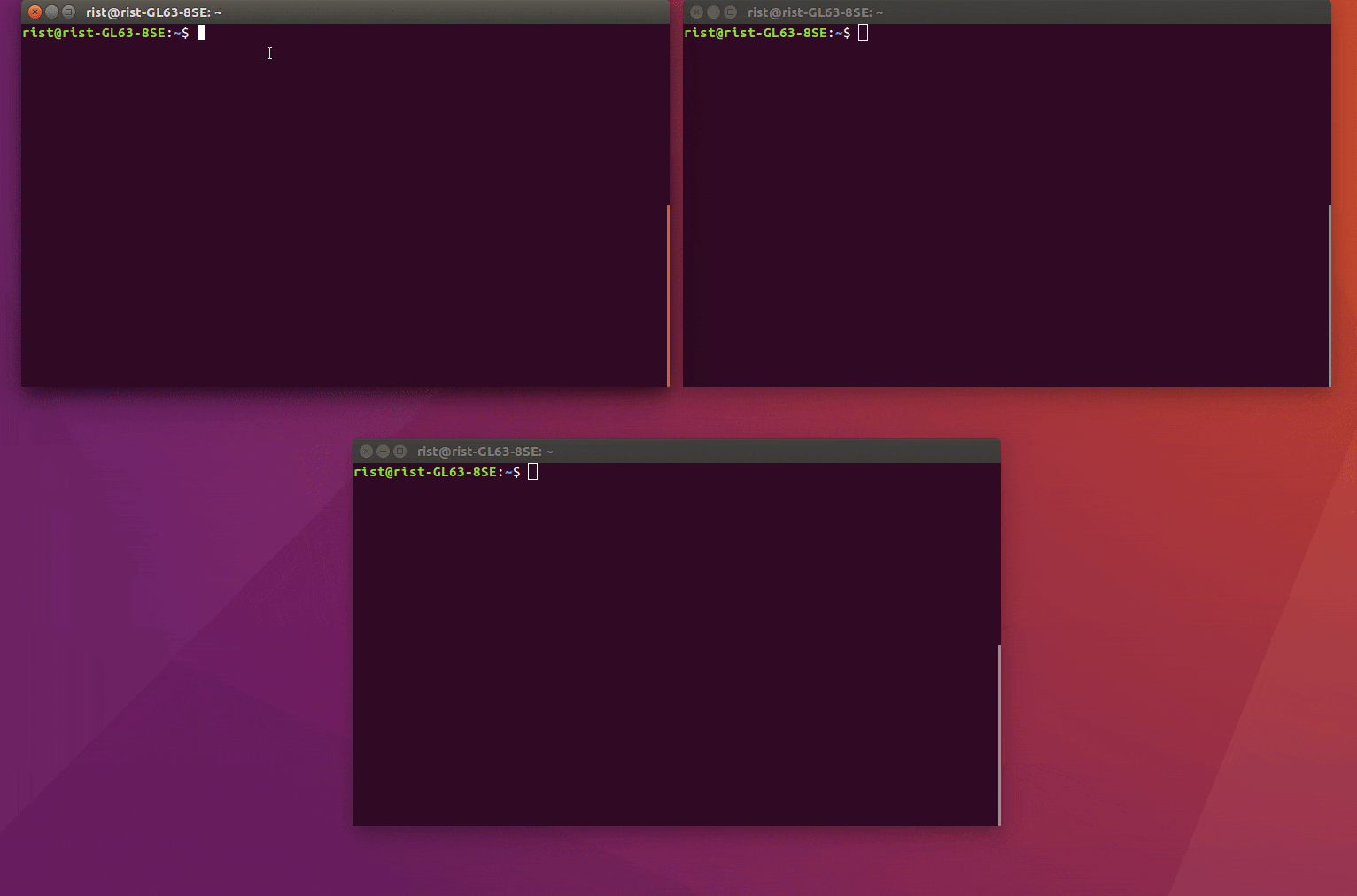

cargoが必要な[dependencies]のダウンロードを終えた後、新しいターミナルで rostopic echo を実行してください。

$ rostopic echo /cmd_vel

そして、launchファイルを実行します。

$ roslaunch rust_ws test.launch


これは、/cmd_velというトピックと値をpublishするだけのプログラムなので、rostopic echoが値をpublishしてくれます。

##Conclusion
上記の手順を踏むことで、RUST付きのROSパッケージを作成することができます。欠点は、新しい ROS with RUST パッケージを作成しようとすると、毎回同じ処理をしなければならないことです。私と 株式会社Rist の同僚は現在、このプロセスを自律的にするための作業を行っています。
