@Ninagawa123(Izumi Ninagawa)

BMX055とESP32でMadgwickフィルタを使う

Last updated at Posted at 2022-05-11

SS 192.png でもBMX055はもうディスコンらしい

修正

コード中の加速度センサの計算の乗数について、秋月のマニュアル通りにしておりましたが、誤植があったとのことです。数値を修正してご活用ください。(2023.12.17修正)

前回記事

の続きです。

やること

9軸センサのBMX055とESP32devkitCの組み合わせでMadgwickフィルタを使います。
そのメモです。
BMX055は絶版らしく、代わりにBNO055が店頭に出ています。
BNO055はセンサーフュージョンもついていて性能も良いようですが、まずはBMX055を動かします。

準備物・実施環境

  • ESP32devkitC
  • 秋月の9軸センサ AE-BMX055
  • Arduino IDE

参考

下記のサイトを参考にさせていただきました。

接続

AE-BMX055 ESP32devkitC
VCC 5V
GND GND
SDA SDA(Pin21)
SCL SCL(Pin22)

ESP32DevkitCのSDA,SCLのデフォルトピンが上記になります。
ピンを変更したい場合はWire.begin(,);で変更ができます。Wire.begin(18,19);で動くことが確認できました。

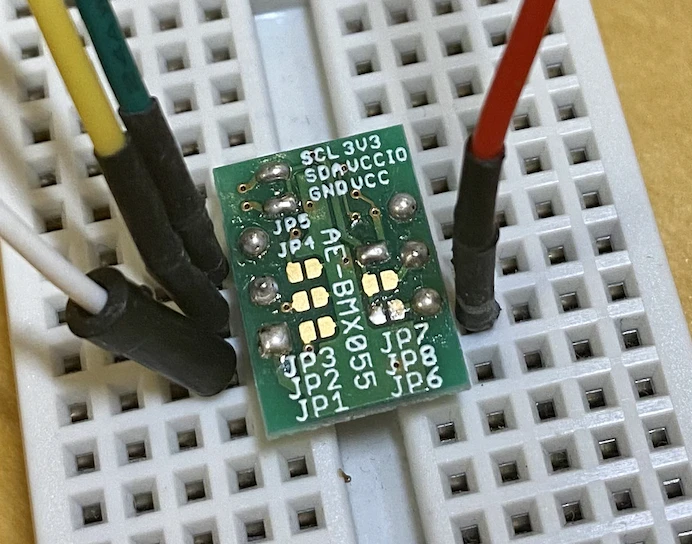

ジャンパピン

AE-BMX055 ジャンパ内容
JP1,JP2,JP3 アドレス設定 オープン
JP4,JP5 プルアップ ショート
JP6 電源設定 オープン
JP7 電源設定 ショート
JP8 電源設定 オープン

ショートすべき箇所をハンダブリッジで接続します。
上記の設定では、I2Cアドレスはデフォルト値、プルアップ有効、
電源設定は入力3.3V or 5V、信号レベルが3.3Vとなるようにしています。

プログラム

秋月のサンプルコードを少し改造し、割り込み処理にて
ロール軸、ピッチ軸、ヨー軸の値をシリアルに出力します。

ESP32系

#include<Wire.h>
#include<MadgwickAHRS.h>
Madgwick MadgwickFilter;
#include <Ticker.h>
Ticker magdwickticker;
#define MagdwickHz 100 //周波数。１秒間に何回データを読み込むかの値
const float magdwickinterval = 1000 / MagdwickHz;

// BMX055
#define Addr_Accl 0x19  // 加速度センサのI2Cアドレス
#define Addr_Gyro 0x69  // ジャイロセンサのI2Cアドレス
#define Addr_Mag 0x13   // 磁気センサのI2Cアドレス

// センサーの値を保存するグローバル変数
float ax = 0.00;
float ay = 0.00;
float az = 0.00;
float gx = 0.00;
float gy = 0.00;
float gz = 0.00;
int mx = 0.00;
int my = 0.00;
int mz = 0.00;
float pitch = 0.00;
float roll = 0.00;
float yaw = 0.00;

void BMX055_Init() //BMX055の初期化
{
  Wire.beginTransmission(Addr_Accl);
  Wire.write(0x0F); // Select PMU_Range register
  Wire.write(0x03);   // Range = +/- 2g
  Wire.endTransmission();
  delay(100);
  //------------------------------------------------------------//
  Wire.beginTransmission(Addr_Accl);
  Wire.write(0x10);  // Select PMU_BW register
  Wire.write(0x08);  // Bandwidth = 7.81 Hz
  Wire.endTransmission();
  delay(100);
  //------------------------------------------------------------//
  Wire.beginTransmission(Addr_Accl);
  Wire.write(0x11);  // Select PMU_LPW register
  Wire.write(0x00);  // Normal mode, Sleep duration = 0.5ms
  Wire.endTransmission();
  delay(100);
  //------------------------------------------------------------//
  Wire.beginTransmission(Addr_Gyro);
  Wire.write(0x0F);  // Select Range register
  Wire.write(0x04);  // Full scale = +/- 125 degree/s
  Wire.endTransmission();
  delay(100);
  //------------------------------------------------------------//
  Wire.beginTransmission(Addr_Gyro);
  Wire.write(0x10);  // Select Bandwidth register
  Wire.write(0x07);  // ODR = 100 Hz
  Wire.endTransmission();
  delay(100);
  //------------------------------------------------------------//
  Wire.beginTransmission(Addr_Gyro);
  Wire.write(0x11);  // Select LPM1 register
  Wire.write(0x00);  // Normal mode, Sleep duration = 2ms
  Wire.endTransmission();
  delay(100);
  //------------------------------------------------------------//
  Wire.beginTransmission(Addr_Mag);
  Wire.write(0x4B);  // Select Mag register
  Wire.write(0x83);  // Soft reset
  Wire.endTransmission();
  delay(100);
  //------------------------------------------------------------//
  Wire.beginTransmission(Addr_Mag);
  Wire.write(0x4B);  // Select Mag register
  Wire.write(0x01);  // Soft reset
  Wire.endTransmission();
  delay(100);
  //------------------------------------------------------------//
  Wire.beginTransmission(Addr_Mag);
  Wire.write(0x4C);  // Select Mag register
  Wire.write(0x00);  // Normal Mode, ODR = 10 Hz 0x00 //100Hz 0x07
  Wire.endTransmission();
  //------------------------------------------------------------//
  Wire.beginTransmission(Addr_Mag);
  Wire.write(0x4E);  // Select Mag register
  Wire.write(0x84);  // X, Y, Z-is enabled
  Wire.endTransmission();
  //------------------------------------------------------------//
  Wire.beginTransmission(Addr_Mag);
  Wire.write(0x51);  // Select Mag register
  Wire.write(0x04);  // No. of Repetitions for X-Y is = 9
  Wire.endTransmission();
  //------------------------------------------------------------//
  Wire.beginTransmission(Addr_Mag);
  Wire.write(0x52);  // Select Mag register
  Wire.write(0x16);  // No. of Repetitions for Z-Axis = 15
  Wire.endTransmission();
}

void BMX055_All() //BMX055から全データとMadgwickフィルタの結果を取得する
{
  unsigned int data[8];

  //加速度データを取得する
  for (int i = 0; i < 6; i++)
  {
    Wire.beginTransmission(Addr_Accl);
    Wire.write((2 + i));// Select data register
    Wire.endTransmission();
    Wire.requestFrom(Addr_Accl, 1);// Request 1 byte of data
    // Read 6 bytes of data
    // ax lsb, ax msb, ay lsb, ay msb, az lsb, az msb
    if (Wire.available() == 1)
      data[i] = Wire.read();
  }
  // Convert the data to 12-bits
  ax = ((data[1] * 256) + (data[0] & 0xF0)) / 16;
  if (ax > 2047)  ax -= 4096;
  ay = ((data[3] * 256) + (data[2] & 0xF0)) / 16;
  if (ay > 2047)  ay -= 4096;
  az = ((data[5] * 256) + (data[4] & 0xF0)) / 16;
  if (az > 2047)  az -= 4096;
  ax = ax * 0.0098; // range = +/-2g
  ay = ay * 0.0098; // range = +/-2g
  az = az * 0.0098; // range = +/-2g
  // 上記の乗数は秋月のマニュアル通りですが、誤植とのことです。
  // 正しくは、mg換算で0.98、G換算で0.00098
  // とのことです。

  //ジャイロデータを取得する
  for (int i = 0; i < 6; i++)
  {
    Wire.beginTransmission(Addr_Gyro);
    Wire.write((2 + i));    // Select data register
    Wire.endTransmission();
    Wire.requestFrom(Addr_Gyro, 1);    // Request 1 byte of data
    if (Wire.available() == 1)
      data[i] = Wire.read();
  }
  // Convert the data
  gx = (data[1] * 256) + data[0];
  if (gx > 32767)  gx -= 65536;
  gy = (data[3] * 256) + data[2];
  if (gy > 32767)  gy -= 65536;
  gz = (data[5] * 256) + data[4];
  if (gz > 32767)  gz -= 65536;

  gx = gx * 0.0038; //  Full scale = +/- 125 degree/s
  gy = gy * 0.0038; //  Full scale = +/- 125 degree/s
  gz = gz * 0.0038; //  Full scale = +/- 125 degree/s

  //コンパスデータを取得する
  for (int i = 0; i < 8; i++)
  {
    Wire.beginTransmission(Addr_Mag);
    Wire.write((0x42 + i));    // Select data register
    Wire.endTransmission();
    Wire.requestFrom(Addr_Mag, 1);    // Request 1 byte of data
    // Read 6 bytes of data
    // mx lsb, mx msb, my lsb, my msb, mz lsb, mz msb
    if (Wire.available() == 1)
      data[i] = Wire.read();
  }
  // Convert the data
  mx = ((data[1] << 5) | (data[0] >> 3));
  if (mx > 4095)  mx -= 8192;
  my = ((data[3] << 5) | (data[2] >> 3));
  if (my > 4095)  my -= 8192;
  mz = ((data[5] << 7) | (data[4] >> 1));
  if (mz > 16383)  mz -= 32768;

  MadgwickFilter.update(gx, gy, gz, ax, ay, az, mx, my, mz);
  float pitch = MadgwickFilter.getPitch();
  float roll  = MadgwickFilter.getRoll();
  float yaw   = MadgwickFilter.getYaw();
  Serial.print(pitch);
  Serial.print(",");
  Serial.print(roll);
  Serial.print(",");
  Serial.print(yaw);
  Serial.println("");
}

void setup()
{
  MadgwickFilter.begin(MagdwickHz);
  Wire.begin();//I2Cの初期化
  Serial.begin(2000000); //デバッグ用シリアル通信
  BMX055_Init(); //BMX055の初期化
  //#define MagdwickHz で設定した周波数にてセンサー読み取りを割り込み実行
  magdwickticker.attach_ms(magdwickinterval, BMX055_All);
  delay(300);
}

void loop()
{
}

実行

実行してArduino IDEのツールメニューより「シリアルプロッタ」を選択します。
開始から20秒ほどで値が安定します。
センサの傾きにグラフが反応します。

おわりに

秋月のサンプルに若干手を加えていますが、もっとコンパクトにする方法があるような気はしています。
また、とりあえず動作するというレベルですので、調整は必要かと思います。

Processingを使った画面描画で動作を確認したい場合には、下記の記事が参考になるかもしれません。
