Material 3 Expressive実装例 : Icon button

Material 3 Expressive の実装例の紹介シリーズです。
今回は Icon button を紹介します。
(androidx.compose.material3:material3:1.4.0-alpha15 時点での内容になります。)

Material 3 Expressive での変更点

• スタイルや Shape の多様化
  • デフォルトと toggle
  • Filled、Tonal、Outlined、Standard のスタイル
  • Round と Square の Shape
  • 押下時の Shape のモーション
  • Extra small、Small、Medium、Large、Extra large のサイズ
  • Narrow、Default、Wide の横幅のバリエーション

実装

押下時の Shape アニメーション

IconButtonDefaults.shapes() を Icon button の shapes に設定します。

FilledIconButton(
    onClick = {},
    shapes = IconButtonDefaults.shapes()
) {
    Icon(
        painterResource(R.drawable.ic_edit),
        contentDescription = "Edit"
    )
}

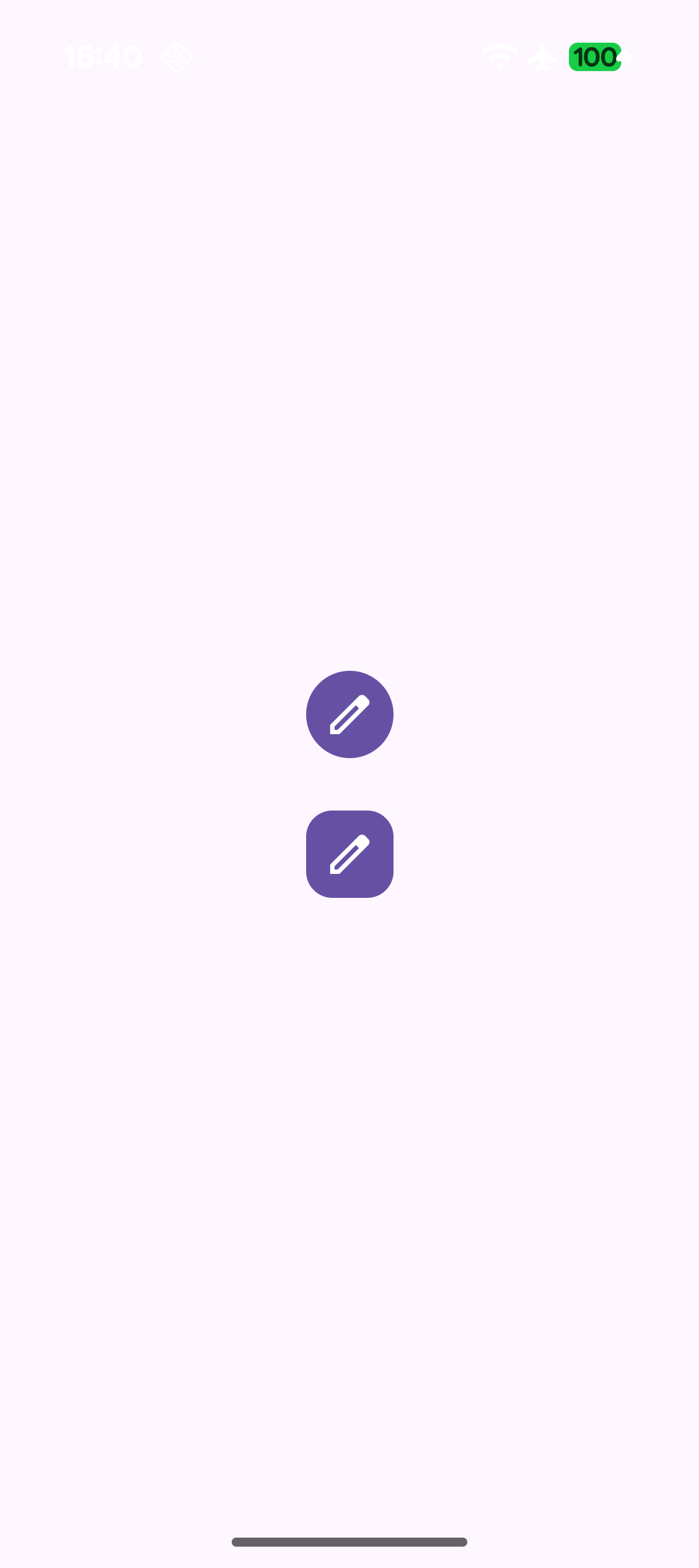

Round と Square の Shape

Icon button の shape が未設定もしくは IconButtonDefaults.smallRoundShape を設定すると Round、IconButtonDefaults.smallSquareShape を設定すると Square になります。

// Round
FilledIconButton(
    onClick = {},
    shape = IconButtonDefaults.smallRoundShape
) {
    Icon(
        painterResource(R.drawable.ic_edit),
        contentDescription = "Edit"
    )
}

// Square
FilledIconButton(
    onClick = {},
    shape = IconButtonDefaults.smallSquareShape
) {
    Icon(
        painterResource(R.drawable.ic_edit),
        contentDescription = "Edit"
    )
}

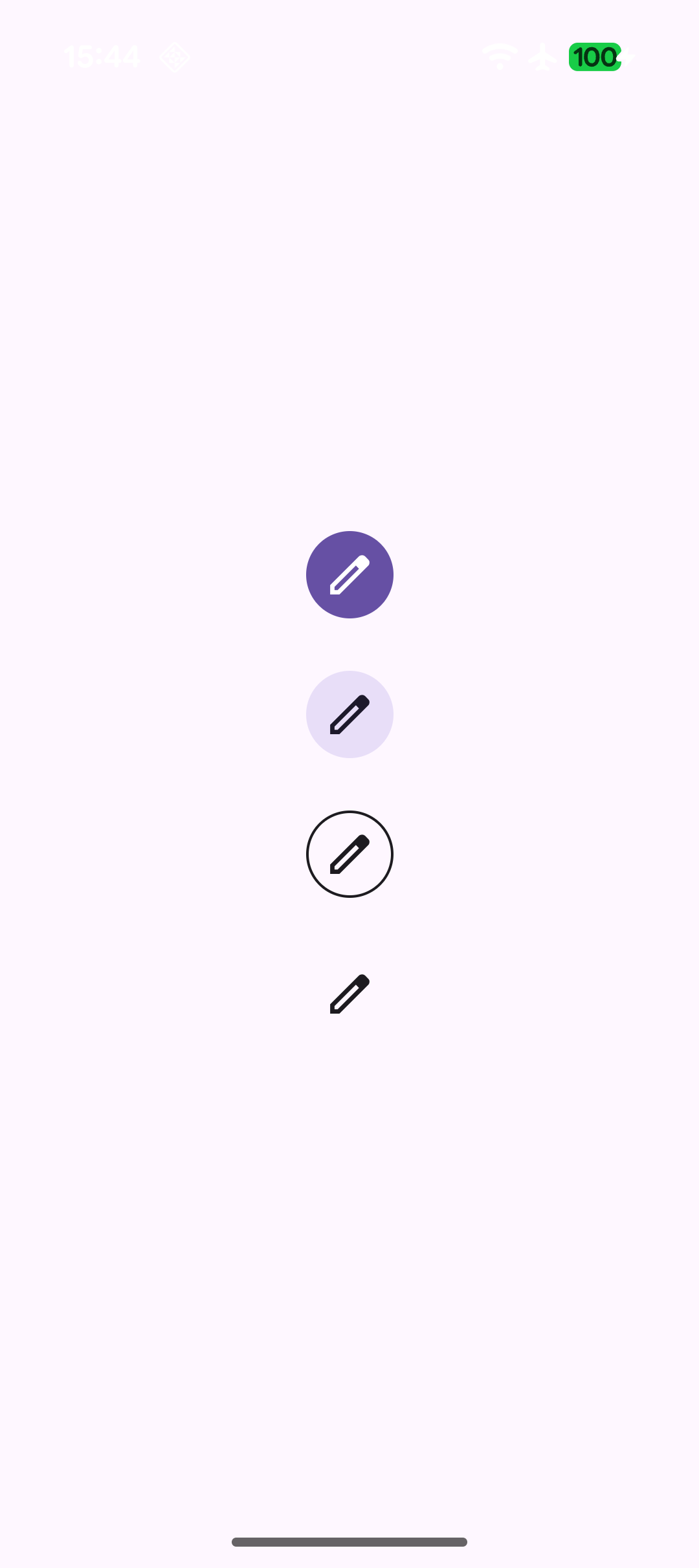

Filled、Tonal、Outlined、Standard のスタイル

// Filled
FilledIconButton(
    onClick = {},
) {
    Icon(
        painterResource(R.drawable.ic_edit),
        contentDescription = "Edit"
    )
}

// Tonal
FilledTonalIconButton(
    onClick = {},
) {
    Icon(
        painterResource(R.drawable.ic_edit),
        contentDescription = "Edit"
    )
}

// Outlined
OutlinedIconButton(
    onClick = {}
) {
    Icon(
        painterResource(R.drawable.ic_edit),
        contentDescription = "Edit"
    )
}

// Standard
 IconButton(
    onClick = {}
) {
    Icon(
        painterResource(R.drawable.ic_edit),
        contentDescription = "Edit"
    )
}

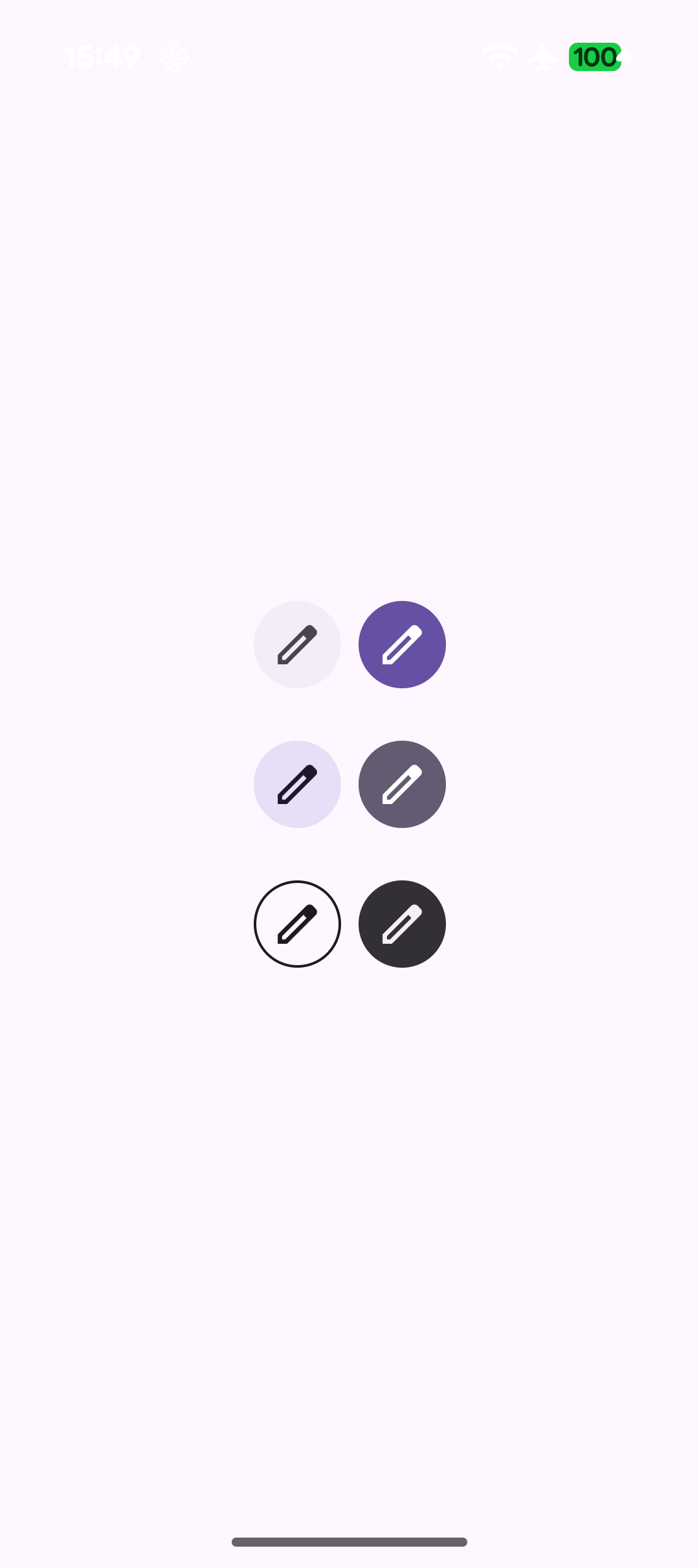

Toggle

Standard を除くそれぞれのスタイルに対して Toggle icon button が用意されています。

// Filled
FilledIconToggleButton(
    checked = checked,
    onCheckedChange = { checked = it },
) {
    Icon(
        painterResource(R.drawable.ic_edit),
        contentDescription = "Edit"
    )
}

// Tonal
FilledTonalIconToggleButton(
    checked = checked,
    onCheckedChange = { checked = it },
) {
    Icon(
        painterResource(R.drawable.ic_edit),
        contentDescription = "Edit"
    )
}

// Outlined
OutlinedIconToggleButton(
    checked = checked,
    onCheckedChange = { checked = it },
) {
    Icon(
        painterResource(R.drawable.ic_edit),
        contentDescription = "Edit"
    )
}

(左側が checked = false)

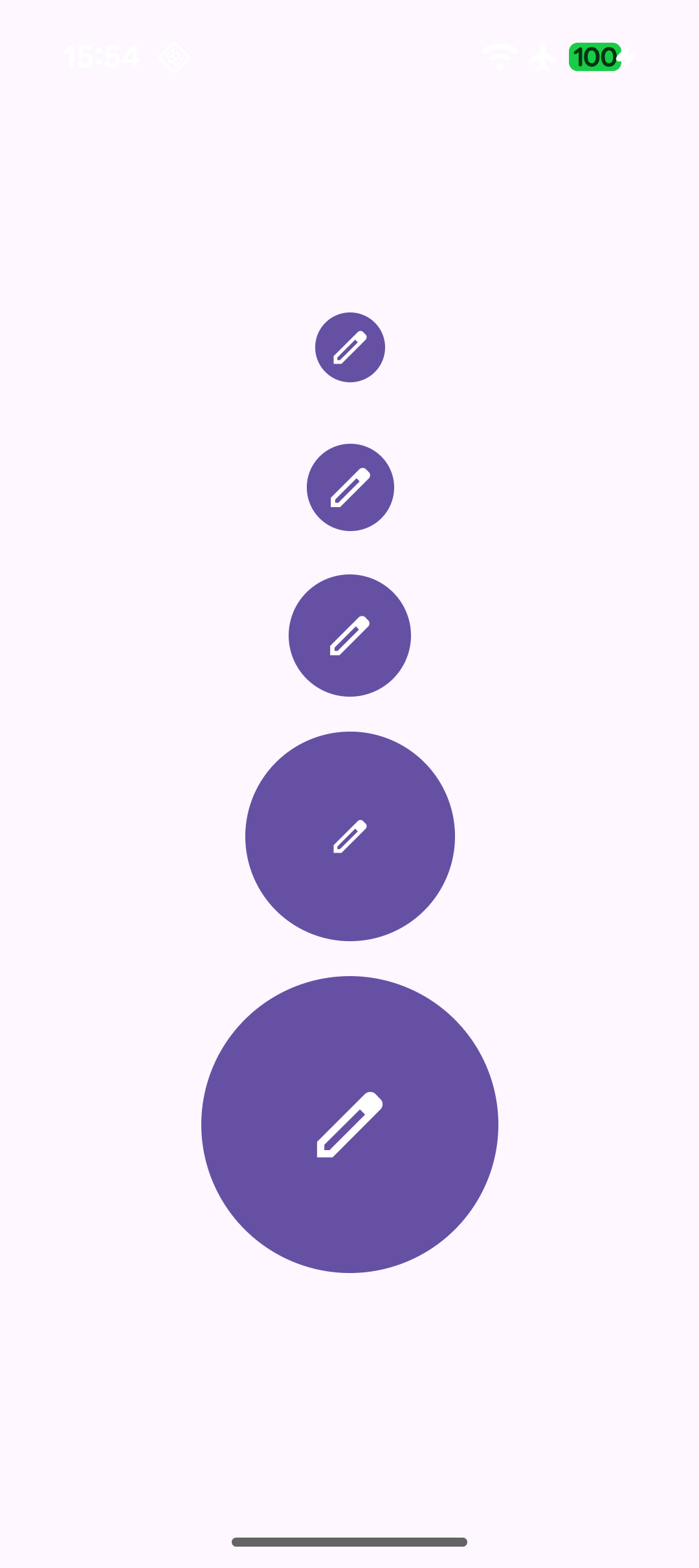

Extra small、Small、Medium、Large、Extra large のサイズ

デフォルトでない Small 以外の Icon button のサイズが標準で用意されています。
Icon button の Shape、Size とアイコン自体のサイズをそれぞれ設定する必要があります。

// Extra small
FilledIconButton(
    onClick = {　},
    shape = IconButtonDefaults.extraSmallRoundShape,
    modifier = Modifier
        .minimumInteractiveComponentSize()
        .size(IconButtonDefaults.extraSmallContainerSize())
) {
    Icon(
        painterResource(R.drawable.ic_edit),
        contentDescription = "Edit",
        modifier = Modifier.size(IconButtonDefaults.extraSmallIconSize)
    )
}

// Small
FilledIconButton(
    onClick = { },
) {
    Icon(
        painterResource(R.drawable.ic_edit),
        contentDescription = "Edit",
    )
}

// Medium
FilledIconButton(
    onClick = { },
    shape = IconButtonDefaults.mediumRoundShape,
    modifier = Modifier
        .size(IconButtonDefaults.mediumContainerSize())
) {
    Icon(
        painterResource(R.drawable.ic_edit),
        contentDescription = "Edit",
        modifier = Modifier.size(IconButtonDefaults.mediumIconSize)
    )
}

// Large
FilledIconButton(
    onClick = { },
    shape = IconButtonDefaults.largeRoundShape,
    modifier = Modifier
        .size(IconButtonDefaults.largeContainerSize())
) {
    Icon(
        painterResource(R.drawable.ic_edit),
        contentDescription = "Edit",
        modifier = Modifier.size(IconButtonDefaults.extraSmallIconSize)
    )
}

// Extra large
FilledIconButton(
    onClick = { },
    shape = IconButtonDefaults.extraLargeRoundShape,
    modifier = Modifier
        .size(IconButtonDefaults.extraLargeContainerSize())
) {
    Icon(
        painterResource(R.drawable.ic_edit),
        contentDescription = "Edit",
        modifier = Modifier.size(IconButtonDefaults.extraLargeIconSize)
    )
}

横幅のバリエーション

IconButtonDefaults#XXXContainerSize の引数である IconButtonWidthOption を変更することで、Narrow、Default、Wide の横幅のバリエーションを変更することができます。

// Narrow
FilledIconButton(
    onClick = {},
    modifier = Modifier
        .size(IconButtonDefaults.mediumContainerSize(IconButtonDefaults.IconButtonWidthOption.Narrow))
) {
    Icon(
        painterResource(R.drawable.ic_edit),
        contentDescription = "Edit",
    )
}

// Default
FilledIconButton(
    onClick = {},
    modifier = Modifier
        .size(IconButtonDefaults.mediumContainerSize(IconButtonDefaults.IconButtonWidthOption.Uniform))
) {
    Icon(
        painterResource(R.drawable.ic_edit),
        contentDescription = "Edit",
    )
}

// Wide
FilledIconButton(
    onClick = {},
    modifier = Modifier
        .size(IconButtonDefaults.mediumContainerSize(IconButtonDefaults.IconButtonWidthOption.Wide))
) {
    Icon(
        painterResource(R.drawable.ic_edit),
        contentDescription = "Edit",
    )
}
