LilyGo [H698] T-Keyboard S3のArduino使い方

Last updated at Posted at 2025-01-26

はじめに

個人用のテンプレートです

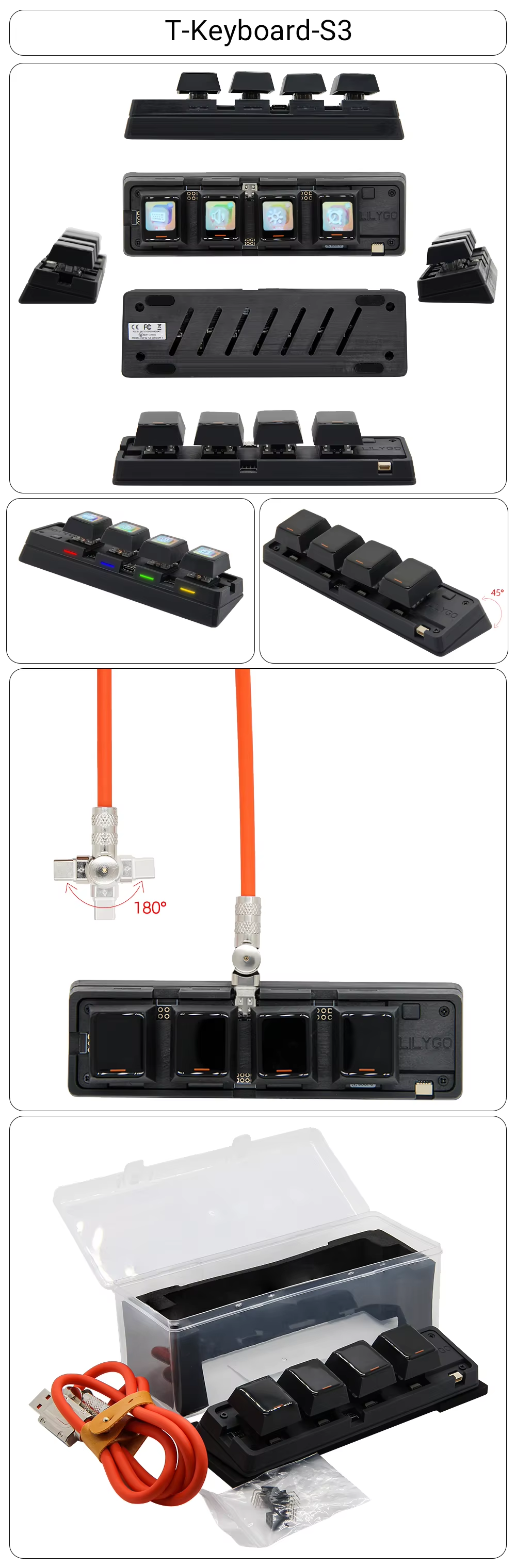

LilyGo　[H698]T-Keyboard S3をArduinoで使うためのテンプレートです。
※多分ディスコンです。日本で流通している[H743]T-Keyboard S3 Proではありません。(LCDのCSの取り扱いが異なります。）

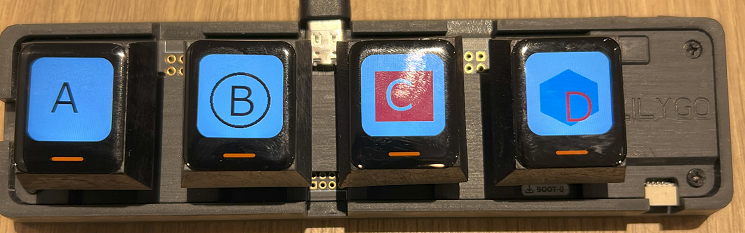

Display付きキーが４つ付いています。(一番右はメカニカルキーのカチカチ音がします）
Qwiic端子は1つ付いています。

比較

項目 T-Display S3(H698) 備考
CPU ESP32S3R8
解像度 128x128 x4
Flash 16MB
PS-RAM 8MB
Wireless protocol 2.4g Wi-Fi 6, Bluetooth 5 (LE), 802.15.4
Onboard function Kwy1(10), Key2(9), Key3(46), Key4(3), Neopixel(11)
LCD Driver Chip GC9107

Arduinoの準備

  1. githubのトップページから"Code"->"Download ZIP"でファイルをダウンロードして展開します。
  2. Arduinoの"File"-->"Prefarence"でArduinoのホームディレクトリを探します。
  3. 展開した中のlibrariesのフォルダの中身をArduinoのホームディレクトリのlibrariesフォルダに移します。
    ("pin_config.h"は、他のモデルと被るので、複数のLilyGo製品を扱うのであればファイル名を変更が望ましそう)
    自分の環境ではLVGL v9がすでにはいいていたのでLVLGはコピーしませんでした。

Arduinoのサンプル・実行

ここではGithubのKeyboardを少し変更して、画像を表示してみましょう

画像の用意

128x128の画像を4つ用意します。ここでは"IMG_A","IMG_B","IMG_C","IMG_D"としています。
自分は、WindowsのPaintで作りました。

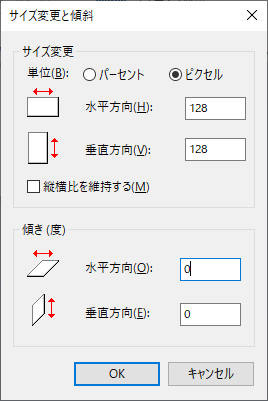

  1. サイズ変更で128x128ピクセルにします
  2. 画像を書きます
  3. 保存します。PNG形式にしました。(IMG_A.png, IMG_B.png, IMG_C.png, IMG_D.png)

画像の変換

参考
https://learn.adafruit.com/steampunk-cameo-necklace/bitmaps-and-code

変換プログラム(lcd-image-converter)をダウンロードし、展開して実行します。
https://sourceforge.net/projects/lcd-image-converter/files/

File-->Open　形式をImagesにし、画像を開きます。

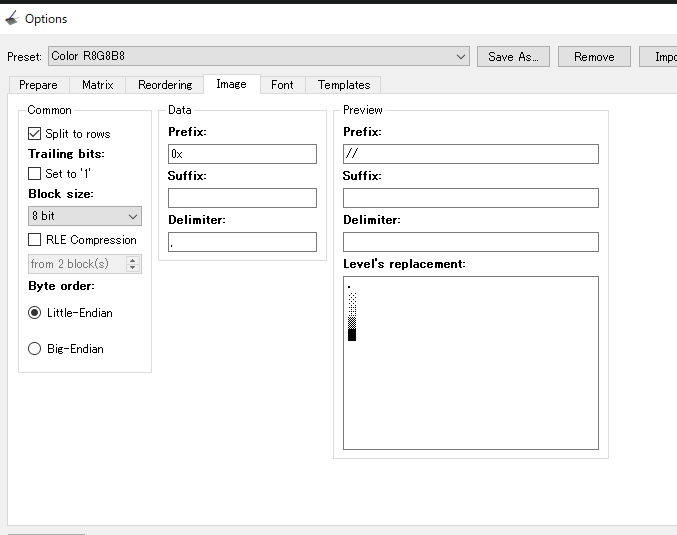

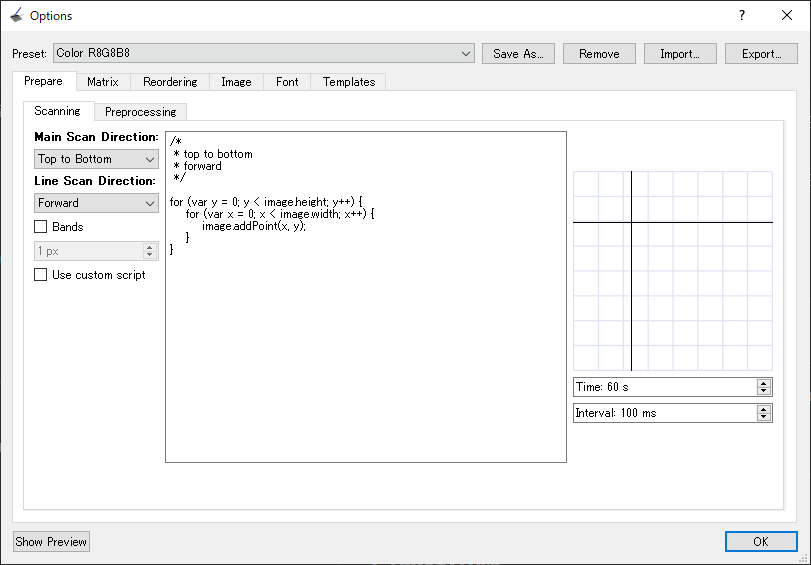

Option-->Conversion　を開き　Presetを"Color R8G8B8"に変更します。

BlockSizeは8bitにします。

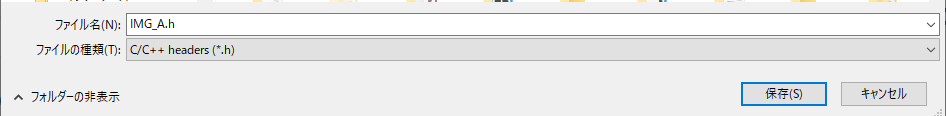

File-->Convert　でHeaderファイルで保存します

サンプルスケッチの作成

  1. Arduino IDEを立ち上げます。
  2. 新規でスケッチを作成します。
  3. 保存します。ここではT-Keyboard_S3にしました。

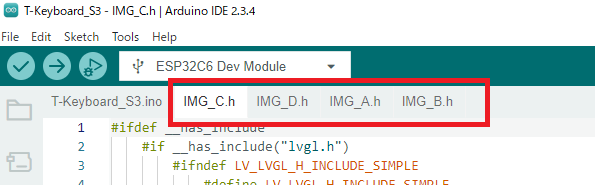

  4. Arduinoのホームフォルダにスケッチと同名のフォルダが出来たので、そこに画像変換した*.hファイルを移動します。少し待つとタブが増えます。
    イメージデータは"image_data_ファイル名"となります。
    最後の2行（const tImageの宣言）はエラーになるのでコメントにします。

setup関数内のT_Keyboard_S3_Key_InitializationはT-Keyboard_S3_Driveライブラリで定義してあってPinModeや割込みの設定をしています。
画像表示の部分は追加する必要があります。

スケッチ

#include <Arduino.h>
#include <Arduino_GFX_Library.h>
#include "T-Keyboard_S3_Drive.h"
#include "pin_config.h"
#include "FastLED.h"
#include <USB.h>
#include <USBHIDKeyboard.h>

#include "IMG_A.h"
#include "IMG_B.h"
#include "IMG_C.h"
#include "IMG_D.h"


#define KEY1_SET 'a'
#define KEY2_SET 'b'
#define KEY3_SET 'c'
#define KEY4_SET 'd'

#define NUM_LEDS 4
#define DATA_PIN WS2812B_DATA
CRGB leds[NUM_LEDS];

USBHIDKeyboard Keyboard;

/* More data bus class: https://github.com/moononournation/Arduino_GFX/wiki/Data-Bus-Class */
Arduino_DataBus *bus = new Arduino_ESP32SPI(N085_DC, -1, N085_SCLK, N085_MOSI, -1);  // Software SPI
/* More display class: https://github.com/moononournation/Arduino_GFX/wiki/Display-Class */
Arduino_GFX *gfx = new Arduino_GC9107(bus, N085_RST, 0, true, 128, 128, 2, 1, 0, 0);

uint8_t KEY1_Lock = 0;
uint8_t KEY1_Press_Delay = 0;
uint8_t KEY2_Lock = 0;
uint8_t KEY2_Press_Delay = 0;
uint8_t KEY3_Lock = 0;
uint8_t KEY3_Press_Delay = 0;
uint8_t KEY4_Lock = 0;
uint8_t KEY4_Press_Delay = 0;

void WS2812B_KEY_Loop(void) {
  switch (Key1_Flag) {
    case 0:
      leds[0] = CRGB::Black;
      FastLED.show();

      Keyboard.release(KEY1_SET);
      KEY1_Press_Delay = 0;
      KEY1_Lock = 0;
      break;
    case 1:
      if (KEY1_Lock == 0) {
        leds[0] = CRGB::White;
        FastLED.show();
        Keyboard.press(KEY1_SET);
      }

      if (KEY1_Press_Delay >= 100) {
        KEY1_Press_Delay = 100;
        Keyboard.press(KEY1_SET);
      }
      KEY1_Press_Delay++;
      KEY1_Lock = 1;
      break;

    default:
      break;
  }

  switch (Key2_Flag) {
    case 0:
      leds[1] = CRGB::Black;
      FastLED.show();

      Keyboard.release(KEY2_SET);
      KEY2_Press_Delay = 0;
      KEY2_Lock = 0;
      break;
    case 1:
      if (KEY2_Lock == 0) {
        leds[1] = CRGB::White;
        FastLED.show();
        Keyboard.press(KEY2_SET);
      }

      if (KEY2_Press_Delay >= 100) {
        KEY2_Press_Delay = 100;
        Keyboard.press(KEY2_SET);
      }
      KEY2_Press_Delay++;
      KEY2_Lock = 1;
      break;

    default:
      break;
  }

  switch (Key3_Flag) {
    case 0:
      leds[2] = CRGB::Black;
      FastLED.show();

      Keyboard.release(KEY3_SET);
      KEY3_Press_Delay = 0;
      KEY3_Lock = 0;
      break;
    case 1:
      if (KEY3_Lock == 0) {
        leds[2] = CRGB::White;
        FastLED.show();
        Keyboard.press(KEY3_SET);
      }

      if (KEY3_Press_Delay >= 100) {
        KEY3_Press_Delay = 100;
        Keyboard.press(KEY3_SET);
      }
      KEY3_Press_Delay++;
      KEY3_Lock = 1;
      break;

    default:
      break;
  }

  switch (Key4_Flag) {
    case 0:
      leds[3] = CRGB::Black;
      FastLED.show();

      Keyboard.release(KEY4_SET);
      KEY4_Press_Delay = 0;
      KEY4_Lock = 0;
      break;
    case 1:
      if (KEY4_Lock == 0) {
        leds[3] = CRGB::White;
        FastLED.show();
        Keyboard.press(KEY4_SET);
      }

      if (KEY4_Press_Delay >= 100) {
        KEY4_Press_Delay = 100;
        Keyboard.press(KEY4_SET);
      }
      KEY4_Press_Delay++;
      KEY4_Lock = 1;
      break;

    default:
      break;
  }
}

void setup() {
  T_Keyboard_S3_Key_Initialization();
  pinMode(N085_BL, OUTPUT);

  ledcAttach(N085_BL, 20000, 8);
  ledcWrite(N085_BL, 100);  // brightness 0 - 255

  N085_Screen_Set(N085_Initialize);
  N085_Screen_Set(N085_Screen_ALL);
  gfx->begin();
  gfx->fillScreen(WHITE);

  N085_Screen_Set(N085_Screen_1);
  gfx->draw24bitRGBBitmap(0, 0, image_data_IMG_A, 128, 128);  // RGB

  N085_Screen_Set(N085_Screen_2);
  gfx->draw24bitRGBBitmap(0, 0, image_data_IMG_B, 128, 128);  // RGB

  N085_Screen_Set(N085_Screen_3);
  gfx->draw24bitRGBBitmap(0, 0, image_data_IMG_C, 128, 128);  // RGB

  N085_Screen_Set(N085_Screen_4);
  gfx->draw24bitRGBBitmap(0, 0, image_data_IMG_D, 128, 128);  // RGB

  FastLED.addLeds<WS2812B, DATA_PIN, GRB>(leds, NUM_LEDS);  // GRB ordering is typical
  FastLED.setBrightness(50);

  Keyboard.begin();
  USB.begin();
}

void loop() {
  WS2812B_KEY_Loop();
}

実行

実行時(コンパイル時）の設定は以下の通りです

Setting Value
Board ESP32S3 Dev Module
Upload Speed 921600
USB Mode Hardware CDC and JTAG
USB CDC On Boot Enabled
USB Firmware MSC On Boot Disabled
USB DFU On Boot Disabled
CPU Frequency 240MHz (WiFi)
Flash Mode QIO 80MHz
Flash Size 16MB (128Mb)
Core Debug Level None
Partition Scheme 16M Flash (3MB APP/9.9MB FATFS)
PSRAM OPI PSRAM
Arduino Runs On Core 1
Events Run On Core 1
