多点の温度計測をする。

はじめに

多点の温度計測（５点程度）が必要になった。
ネットワーク越しに値が見たい
計測先はWiFiなのでIPアドレスがかわる

多点なのでOneWire

機器PC、マイコンは　以下の３台

1. 設定用　分解能設定--> M5Stack Basic
2. 温度計測側
3. データ受信側（ベータベース・可視化）

設定用(Arduino)

目的

センサー１個つないで以下のことができる

• センサー動作確認（温度表示）
• センサーID表示
• 精度（分解能）を9ビットにセットする。

Hardware

M5Stack Basic
基板　27PinにDin
PullUp抵抗　4.7kΩ

Library

M5Stack
DallasTemperature

スケッチ

#include <M5Stack.h>
#include <OneWire.h>
#include <DallasTemperature.h>

// DS18B20のデータピンを指定します
const int oneWireBus = 26;

OneWire oneWire(oneWireBus);
DallasTemperature sensors(&oneWire);
TFT_eSprite spr1 = TFT_eSprite(&M5.Lcd);
TFT_eSprite spr2 = TFT_eSprite(&M5.Lcd);
void setup() {
  // M5Stackの初期化
  M5.begin();
  //音が出るのでMute
  M5.Speaker.begin();
  M5.Speaker.mute();
  // シリアル通信を開始します
  Serial.begin(9600);
  spr1.setColorDepth(8);
  spr1.createSprite(320, 50);
  spr2.setColorDepth(8);
  spr2.createSprite(320, 100);
  // DS18B20のセンサーを開始します
  sensors.begin();
}

void loop() {
  char buf[25];
  spr1.fillRect(0, 0, 320, 50, TFT_BLACK);
  spr2.fillRect(0, 0, 320, 100, TFT_BLACK);
  // センサーから温度を読み取ります
  sensors.requestTemperatures();
  sensors.setResolution(9);
  // センサーの数を取得します
  int sensorCount = sensors.getDeviceCount();

  // 各センサーの温度を表示します
  for (int i = 0; i < sensorCount; i++) {
    // センサーのアドレスを取得します
    DeviceAddress sensorAddress;
    sensors.getAddress(sensorAddress, i);
    sprintf(buf, "%02x-%02x%02x%02x%02x%02x%02x ", sensorAddress[0], sensorAddress[6], sensorAddress[5], sensorAddress[4], sensorAddress[3], sensorAddress[2], sensorAddress[1]);
    // 温度を取得します
    float temperature = sensors.getTempCByIndex(i);

    // シリアルモニタに温度を表示します
    Serial.print(buf);
    Serial.print("Sensor ");
    Serial.print(i + 1);
    Serial.print(" temperature: ");
    Serial.print(temperature);
    Serial.println("°C");
    spr1.setTextSize(2);
    spr1.setTextDatum(TC_DATUM);
    spr1.setTextColor(TFT_WHITE, TFT_BLACK);
    spr1.drawString(buf, 0, 0, 2);

    spr2.setTextSize(2);
    spr2.setTextDatum(TC_DATUM);
    spr2.setTextColor(TFT_WHITE, TFT_BLACK);
    spr2.drawFloat(temperature, 2, 0, 0, 7);
  }
  spr1.pushSprite(0, 20);
  spr2.pushSprite(0, 100);
  // M5Stackの更新処理
  M5.update();
  Serial.println("----");
  // 1秒待ちます
  delay(500);
}

測定器(RaspberryPI (M5Stack CM4Stack))

目的

• 本番のセンシング
• 温度センサー　5本以上

HardWare

• CM4STACK

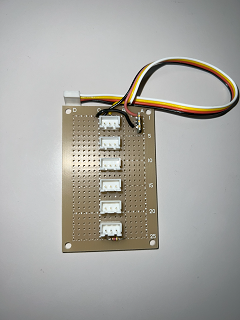

• 基板
  • Port 2(UART)に接続
  • DinはGrove2番ピン（RaspberryPiのPin4)
  • DCDCコンバータ(秋月電子 K-16055)で電圧を3.3Vに下げる。
  • PullUP抵抗は4.7k


Setup

• オリジナルのRasbian（M5StackのカスタムOSではなぜか１Wire動かず）
  • FANの設定
  • 音は出ない
  • 本体の表示ない
• NTPの設定
  • /etc/systemd/timesyncd.conf　内のFallbackNTPのコメントを外して設定、再起動
• WiFi IEEE802.1Xの認証設定
  • 今回はネットがこれのせいでRasPIを使っている
  • いろいろなサイトを検索しながら。。。
  • パスワードをハッシュしないといけなかった。
• Node-REDのインストール

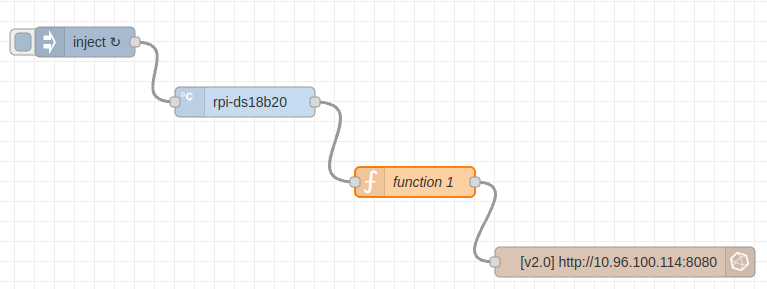

Node-RED

• サービスでスタートさせる。
• node-red-contrib-ds18b20-sensor　パレット追加

InfluxDBはInflux Batchノードを使用

Inject

測定タイミングになる。
開始後５秒と５分間隔を設定

rpi-ds18b20

rpi-ds18b20 はArrayにチェック

Function

cm4_1とRoom1は適宜変更

let newMsg = {};
let datas= new Array();
for(let i=0;i<msg.payload.length;i++){
      let data ={};
      data=  {
                  measurement:"cm4_1",
                  fields:{
                        Temp:msg.payload[i].temp
                  },
                  tags:{
                        Room:"Room1",
                        Sensor:msg.payload[i].file
                  },
                  timestamp: new Date()
            };
            datas.push(data);
      }
      newMsg.payload=datas;
return newMsg;

InfluxDB

• Version2で設定
• WiFiで8086ポートが通らないので8080ポートに変更

データ受信側（ベータベース・可視化）

Software

• Ubuntu 22.04LTS
• InfluxDB
• Grafana

InfluxDB

• 設定
  • WiFiのFirewallで8086ポートがつぶされていたので8080ポートに設定
  • /etx/influxdb/config.toml にhttp-bind-address = ":8080"を追加

Grafana

クエリ

from(bucket: "bucket1")
  |> range(start: -1d)
  |> filter(fn: (r) =>
    r._measurement == "cm4_1" and
    r._field == "Temp"
  )
