M5StackのUIFlowとNode-Redの組み合わせが、ノープログラミング/ロープログラミングで便利(HTTP RESTFul編　M5Stackー＞PC）

Posted at 2021-03-21

M5StackとNode-Redの組み合わせが便利だったので、記録を残します。
プログラムを書かずに色々なことができます。
Windowsで書いていますが、多少の変更でmacなどの他の環境でも可能です。
Env II Unitの温度湿度をJSONで渡しPCで表示させます。
MQTTじゃなくてhttp RESTが良いという人のために

Node-redのインストール

Nodejsのインストール

https://nodejs.org/ja/ からファイルをダウンロードしてインストールします。LTS版が安定していて良いと思います。
ネットワークにPROXYを使用している場合は　https://qiita.com/LightSpeedC/items/b273735e909bd381bcf1 を参考

Node-redのインストール

スタートメニューから[Node.js]-->[Node.js command prompt]を選択
コマンドプロンプトで　npm install -g --unsafe-perm node-red を実行　

Node-redの起動

Node.js Command Promptでnode-redと入力し、起動します。この画面にエラーの詳細とかでますので、たまに見ると良いでしょう。

ブラウザで http://127.0.0.1:1880/ につなぎます。下の画面が出たらOKです。
終了は、コマンドプロンプトの画面でCtrl＋Cです。

Node-redの準備

MQTTと便利なDashboardを使えるようにしておきます。
右上の横三本線MENUを押し、[パレットの管理]　を選択します。

[ノードを追加]タブを選択し、node-red-dashboardを追加します。検索にdashを入力したら出てきました。インストールには少し時間がかかります。

Node-redのプログラム

URLを/M5Stack、IDをtempとrhで受信をするようにします。(http://IPアドレス/M5Stack?temp=xx.xx&rh=xx.x の形です。)

普通のホームページ

一応、レスポンスを返す必要があるので、通常のホームページの動作部分を描きます。
"http in"ノード(Flowでは"http"と表示)と"Template"ノード、"http response"ノード(Flowでは"http"と表示)を置きます。

httpinノードの編集

メソッドを"GET" URLを"/M5Stack"にします。[完了]を押します

Templateノードの編集

テンプレートに"Done！"のみ入力します。

確認

http responeseは特に変更しなくて良いので[デプロイ]を押して、他のブラウザ画面から http://localhost:1880/M5Stack を開きます。
Done!と表示されたらOKです。

UIFlowから受け取る部分のプログラム

"change"ノード(Flowでは"set msg payload")、”debug”ノード(フローでは"msg payload"と表示）を使います。

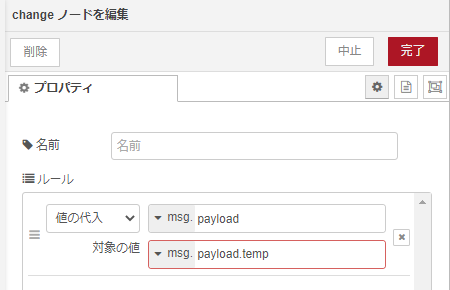

changeノードの編集

msg.payloadにmsg.payload.tempを代入します。

デプロイ

[デプロイ]を押します。

確認

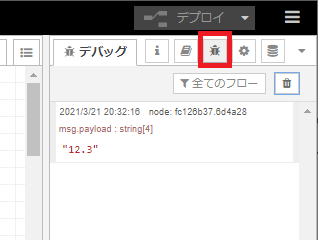

Node-redの画面に行きデバッグを表示します。他のブラウザから http://localhost:1880/M5Stack?temp=12.3 を開いてデバッグ画面に12.3と表示されたらOkです。(最初にゴミが表示されるかもしれません）

UIFlowのプログラム

UunitsにEnvII Unitを追加します。
ラベルを2個置きます。(label1,label2)

変数TEMPとRHを作って代入した後に表示するプログラムを書いて三角ボタンを押して動作確認します。

変数HttpDataを作り、代入します。
を多重使用して汚いですが。。。
http://IPアドレス:1880/M5Stack?temp=xx.xx&rh=xx.x の形になるようにします。IPアドレスはパソコンのアドレスです。
