FortiGate 60Dの設定

CLI関係

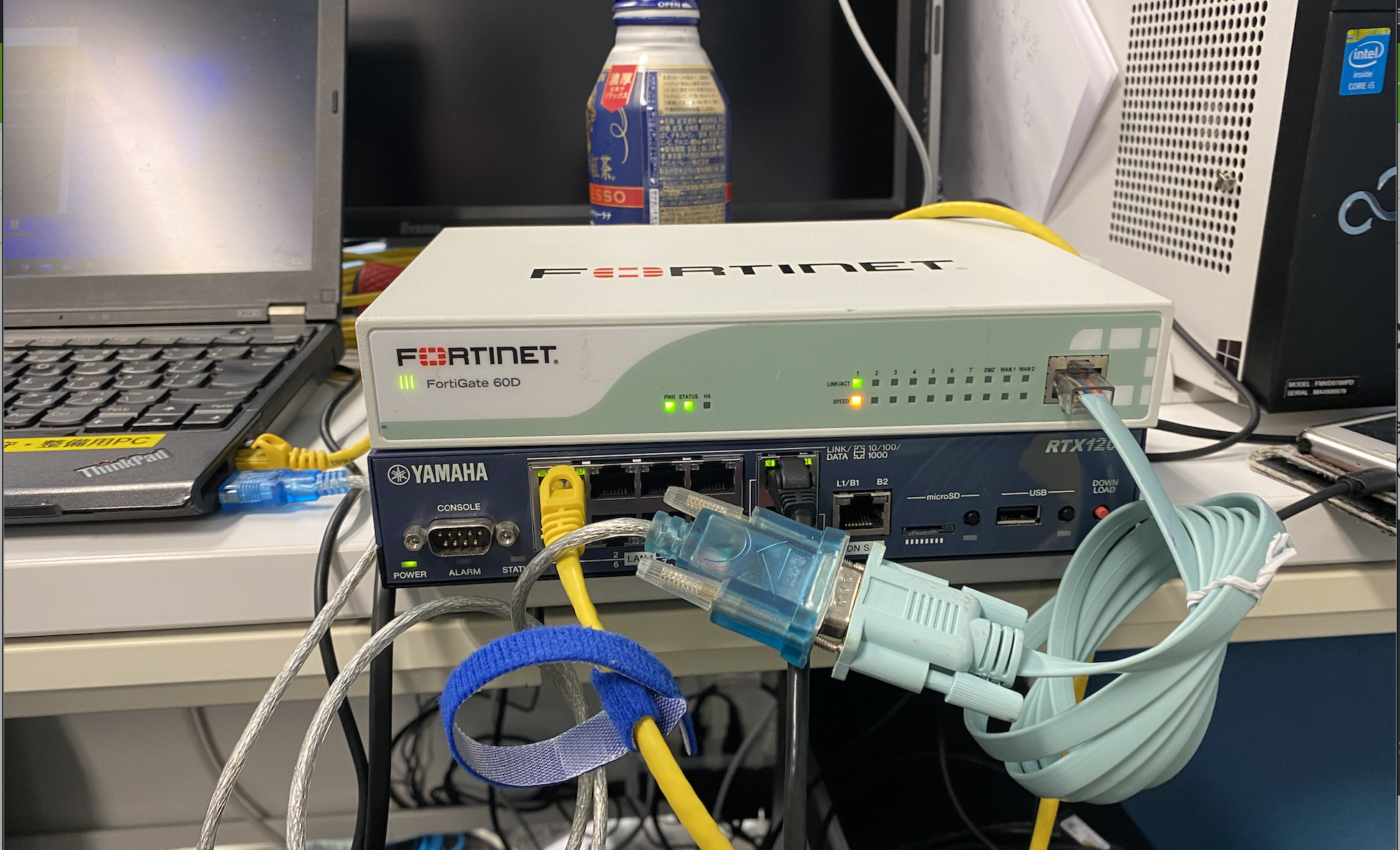

前面にあるconsoleポートにシリアルケーブルを接続しパソコンと接続を行います。

各階層について

Fortigateは、"config"階層、"edite"階層、"set"階層の3階層あり、
"config"→"edite"→"set"と下って行って各設定を実施。

本体へのログインコマンド

シリアルケーブルを接続し、TeraTermやハイパーターミナルなどからアクセスします。
初期ID「admin」、パスワード「（無し）」を入力します。

FGTXXXXXX login: admin
Password:

Welcome !

※初期設定ではホスト名（FGTXXXXXX）はシリアル番号になっています。

工場出荷時への戻しコマンド

# execute factoryreset

各インターフェースに設定されているIPアドレス等を確認する

Fortiagte-01 # config system interface　←"system interface"階層に移動。
Fortiagte-01 (interface) # show　←設定内容確認。

※今回は工場出荷にした状態で行なったので"internal"のIPが192.168.1.99になっています。

FGT60D4Q16079122 (interface) # config system interface
FGT60D4Q16079122 (interface) # show
config system interface
    edit "dmz"
        set vdom "root"
        set ip 10.10.10.1 255.255.255.0
        set allowaccess ping https http fgfm capwap
        set type physical
        set role dmz
        set snmp-index 1
    next
    edit "wan1"
        set vdom "root"
        set mode dhcp
        set allowaccess ping fgfm
        set type physical
        set role wan
        set snmp-index 2
    next
    edit "wan2"
        set vdom "root"
        set mode dhcp
        set allowaccess ping fgfm
        set type physical
        set role wan
        set snmp-index 3
    next
    edit "modem"
        set vdom "root"
        set mode pppoe
        set type physical
        set snmp-index 4
    next
    edit "ssl.root"
        set vdom "root"
        set type tunnel
        set alias "SSL VPN interface"
        set snmp-index 5
    next
    edit "internal"
        set vdom "root"
        set ip 192.168.1.99 255.255.255.0
        set allowaccess ping https ssh http fgfm capwap
        set type hard-switch
        set stp enable
        set role lan
        set snmp-index 6
    next
end

工場出荷状態のログイン

※工場出荷設定でこの作業を行うことを想定しています。
背面のLANポートの1~7の間にLANケーブルをさしてパソコンと接続を行う。

初期化された状態であれば、DHCPでIPアドレスが自動で割り当てられます。
PCのブラウザからhttps://192.168.1.99/へアクセスします。

httpの場合はhttpsにリダイレクトされます。
正しい証明書が無いので、「この接続ではプライバシーが保護されません」と怒られます。

ID、パスワードを入力します。
※初期ID「admin」、パスワード「（無し）」を入れます。

ログインが成功し、ダッシュボード画面が表示されます。
ただ、初期化された直後は、英語のままなので システム > 設定 > 言語を日本語に変えることで日本語にすることがきます。

FortiGate　トランスペアレントモードの設定

トランスペアレントモードとは？

FortiGateでは「NATモード」と「トランスペアレント（透過）モード」の2つのモードがあります。
今回はトランスペアレントモードを使いました。トランスペアレントモードとは、すでに構築済みのネットワーク環境にそのままFortiGateを導入することができます。

トランスペアレントモードへの設定

OSバージョン5.4からはWEB管理画面には項目がなく、コマンドラインからのみ「トランスペアレントモード」に変更ができます。

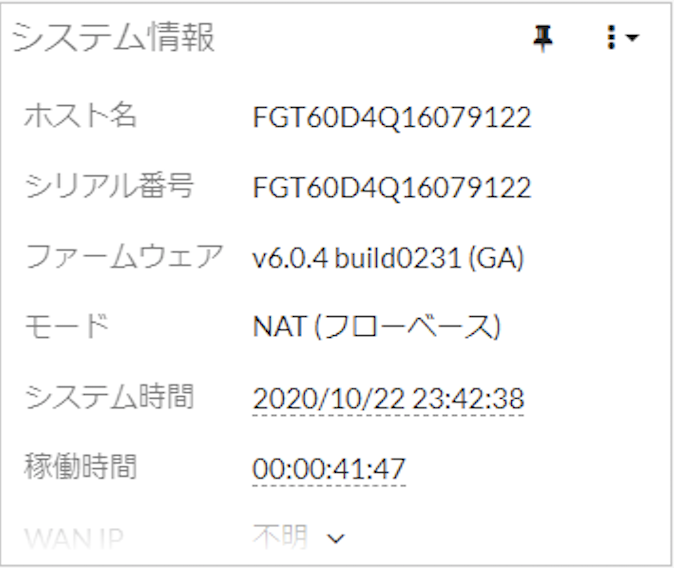

FortiGateの初期設定では下記のように「NATモード」になっています。

FortiGateの「CLIコンソール」から下記のコマンドを入力します。

# config system settings
(settings) # set opmode transparent
(settings) # set manageip 192.168.100.10 255.255.255.0
(settings) # set gateway 192.168.100.1
(settings) # end

トランスペアレントモード後のPC接続

FortiGateの初期設定は「DHCPサーバ」が有効になっており、接続するパソコンのIPアドレスは自動取得可能ですが、FortiGateを「トランスペアレントモード」に設定するとFortiGateの「DHCPサーバ」は無効になるので動作モードが切り替わるタイミングで接続できなくなります。

PC側でネットワークアダプターのプロパティーを開き、IPアドレスは一時的に固定IPアドレスを使って設定します。
今回はPCのIPアドレスを192.168.100.20に設定をしています。

ブラウザで再度設定した(Fortigateの)IPアドレス192.168.100.10にアクセスし、管理画面のダッシュボードから確認するとモードがトランスペアレントモードと表示されます。

FortiGate トランスペアレントモードでDHCPサーバーからPCにIPアドレスが割り当てができるようにする設定

トランスペアレントモードのForitiGateのデフォルト設定ではAPRを除く全てのブロードキャストトラフィックが遮断さレルようになっています。
これによりDHCPのトラフィックも遮断されるため、DHCPサーバーとPC間にFortiGateを挟む場合、別途設定を行なっていきます。

ブロードキャストトラフィックを許可するコマンド

コマンドを実行する方法は2通りあります。

1.ダッシュボード画面からコマンドを打つ場合

FortiGate Web管理画面の右上に存在する「>_」のように表記されている箇所をクリックし「CLIコンソール」を開く。

2.シリアルコンソールからの場合

前面にあるconsoleポートにシリアルケーブルを接続しパソコンと接続を行い、TeraTermやハイパーターミナルなどからアクセスしコマンドを入力します。

CLIコンソールで下記ののコマンドを実行します。

# config system interface
(interface) # edit wan1
(wan1) # set broadcast-forward enable
(wan1) # next
(interface) # edit internal
(internal) # set broadcast-forward enable
(internal) # end

ポリシーでDHCPプロトコルを許可する

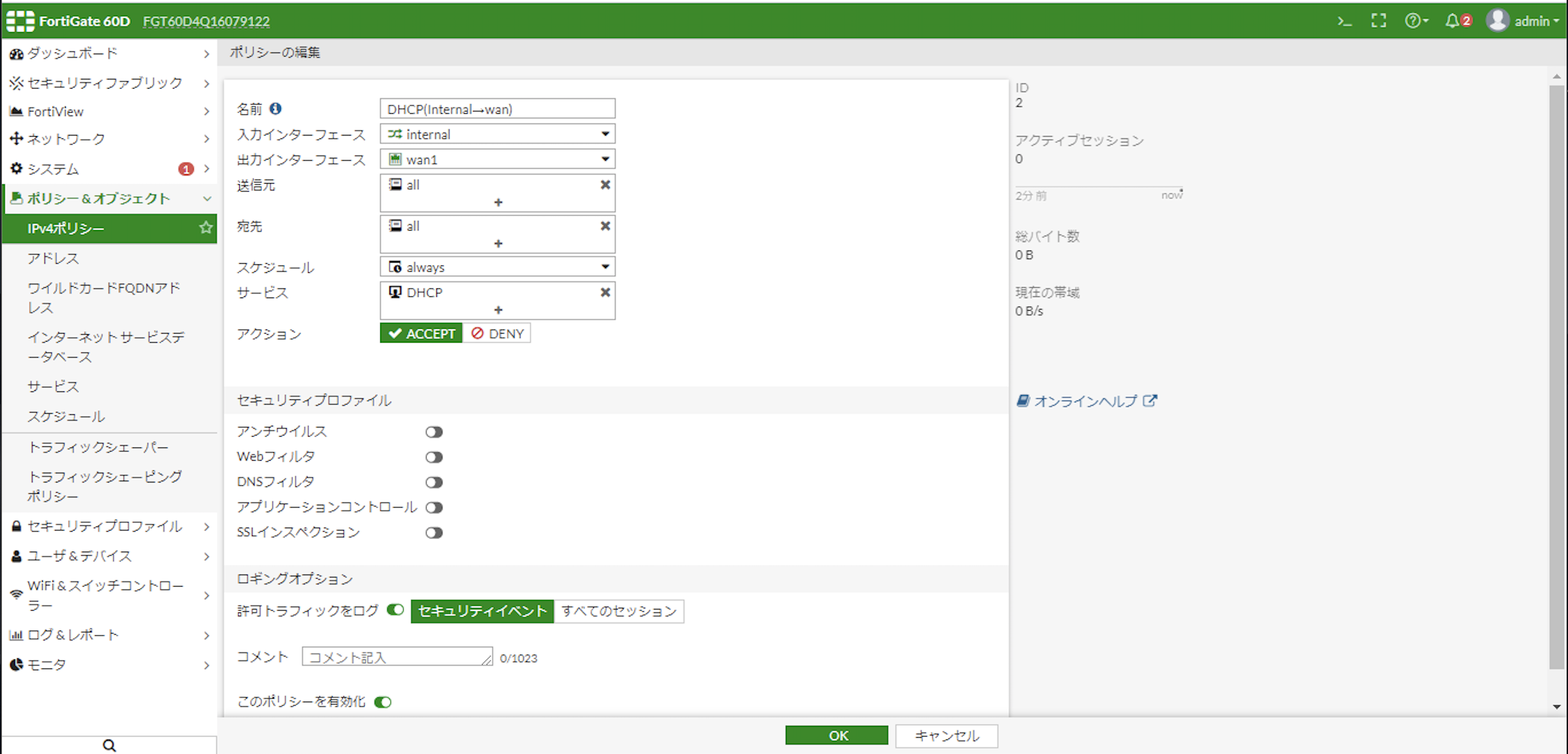

左メニューの ポリシー＆オブジェクト > IPv4ポリシー をクリック。
双方向のIPv4ポリシーに、DHCPプロトコルの許可設定を追加します。

「新規作成」をクリックします。

・lan → wan1 のポリシーの設定

設定項目	設定内容
名前	（任意の名前に設定）
着信インターフェース	internal
発信インターフェース	wan1
送信元	all
宛先	all
スケジュール	all
サービス	DHCP
アクション	ACCEPT

・wan1 → lan のポリシーの設定

設定項目	設定内容
名前	（任意の名前に設定）
着信インターフェース	wan1
発信インターフェース	internal
送信元	all
宛先	all
スケジュール	all
サービス	DHCP
アクション	ACCEPT

上記双方向のIPv4ポリシーの設定が完了すると以下のような画面となります。

以上で、トランスペアレントモードでDHCPを割り当てる設定は完了です。実際にDHCPサーバーよりIPアドレスが割り当てられるかご確認しましょう。
