#はじめに

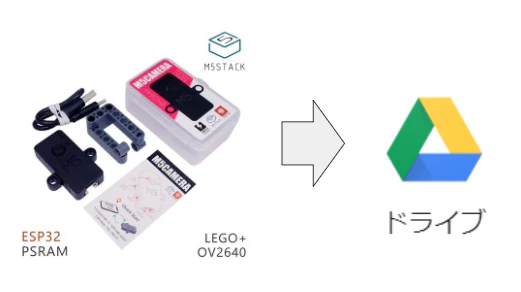

200万画素(1600 x 1200)のカメラユニットを搭載しているM5CameraをArduinoでプログラムして、15秒に一回撮影し、Google Driveに自動アップロードするようにします。
M5Cameraについては下記を参照
M5Camera - 通常レンズ (4MB PSRAM搭載)
ESP32Cam/M5Camera クイックスタート
M5Camera をレビューしてみた。分解したり、Arduino IDE でスマホに映したりする実験
#必要部材
| 製品 | 説明 | URL |
|---|---|---|
| M5Camera | カメラユニット | http://ssci.to/5207 |
| Google Drive | Googleが提供しているクラウドのファイル管理サービス | https://drive.google.com/drive/ |
#参考サイト
M5CameraでGoogle Driveにアップロードする
#ソースコード
参考サイトで掲載されているオリジナル版からの変更点は下記
- Googleの証明書が古く通信できない状態だったので新しくしました。
- Google Driveのフォルダへのアップロードに対応しました。
- 起動時にNTPサーバから時刻を取るようにしました。
- ファイル名に日付を入れるようにしました。
- 15秒ごとに定期撮影するようにしました。
#作成手順
##M5CameraとArduinoの準備
-

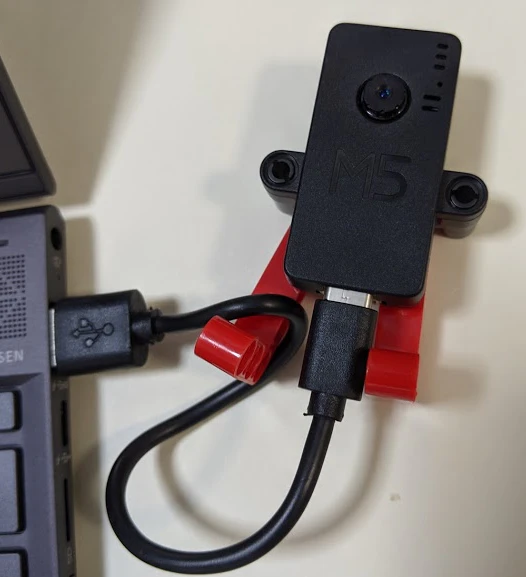

M5Cameraをパソコンにつなぎましょう
-

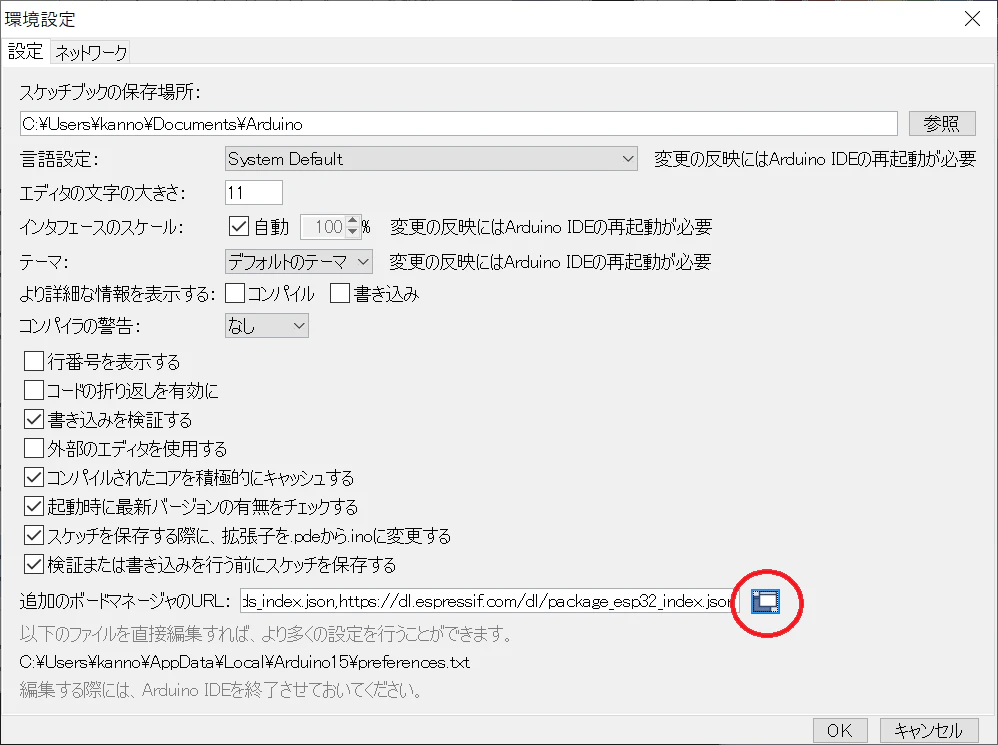

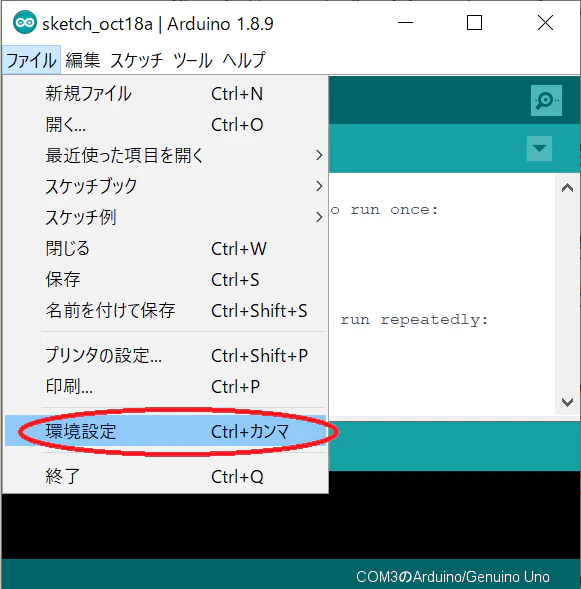

Arduino IDEを開き、環境設定をクリック
-
をクリック
-

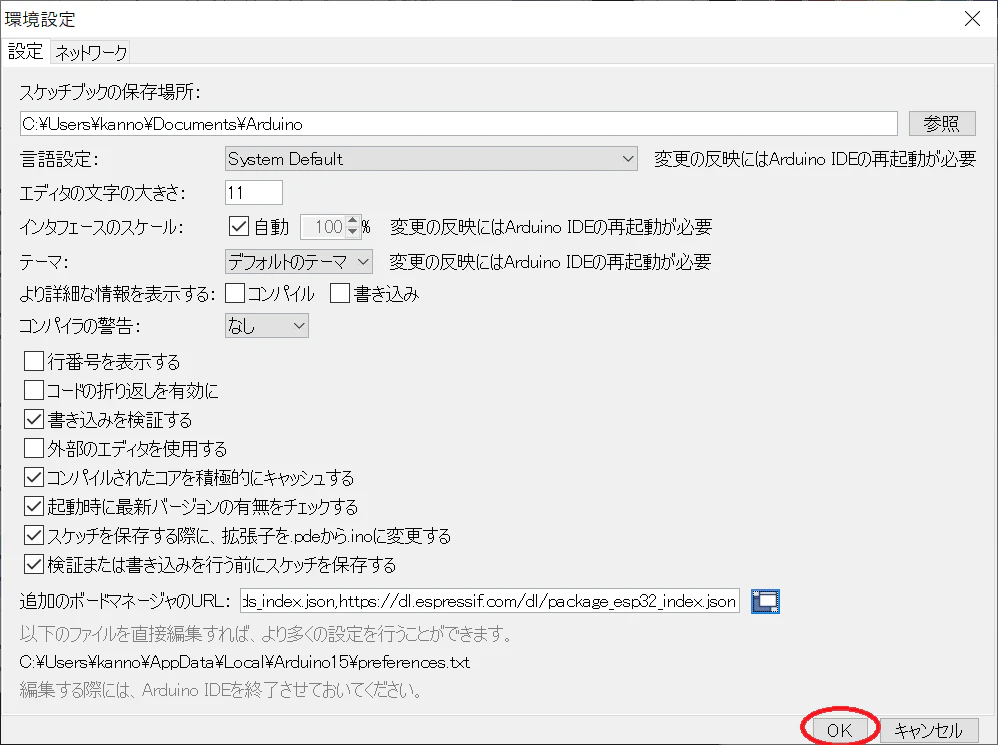

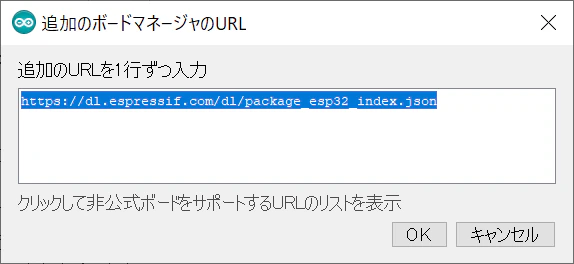

下記を入力して、OKを押す。
https://dl.espressif.com/dl/package_esp32_index.json
-
OKをクリック
-

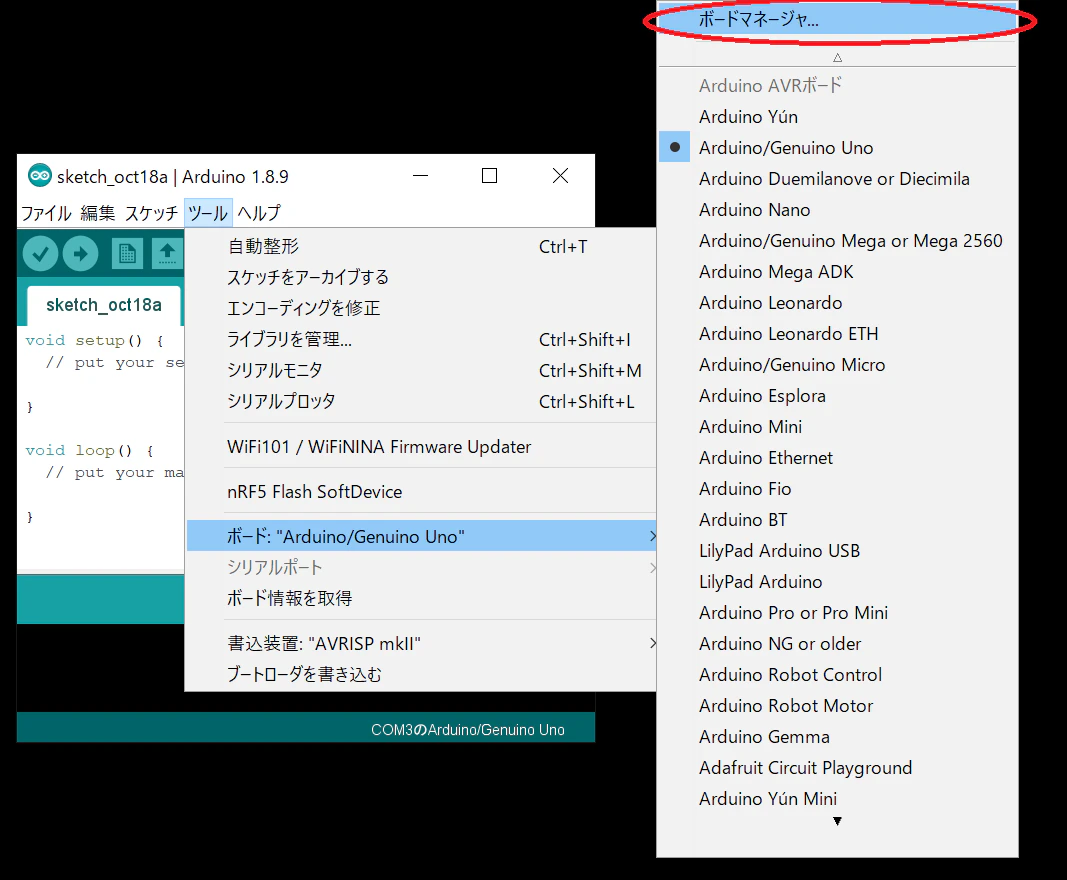

[ツール]-[ボード]-[ボードマネージャ]をクリック
-

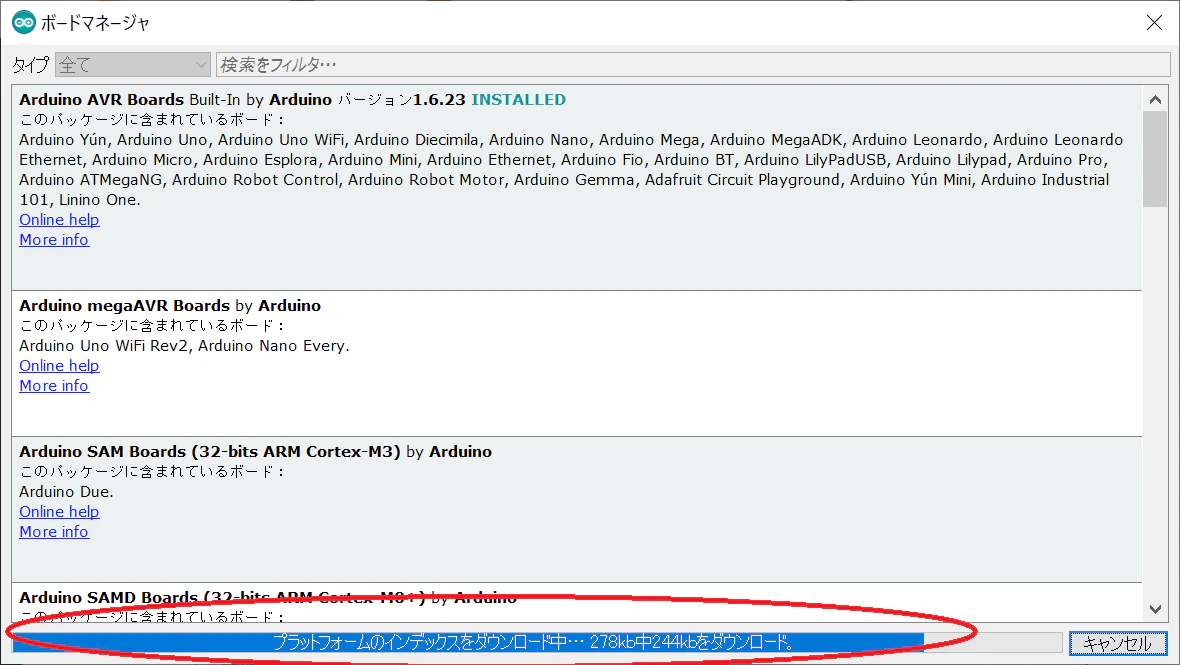

情報の読み込みに時間がかかるのでしばらくまつ。赤枠の部分で読み込みに処理が表示されなくなるまでまつ。
-

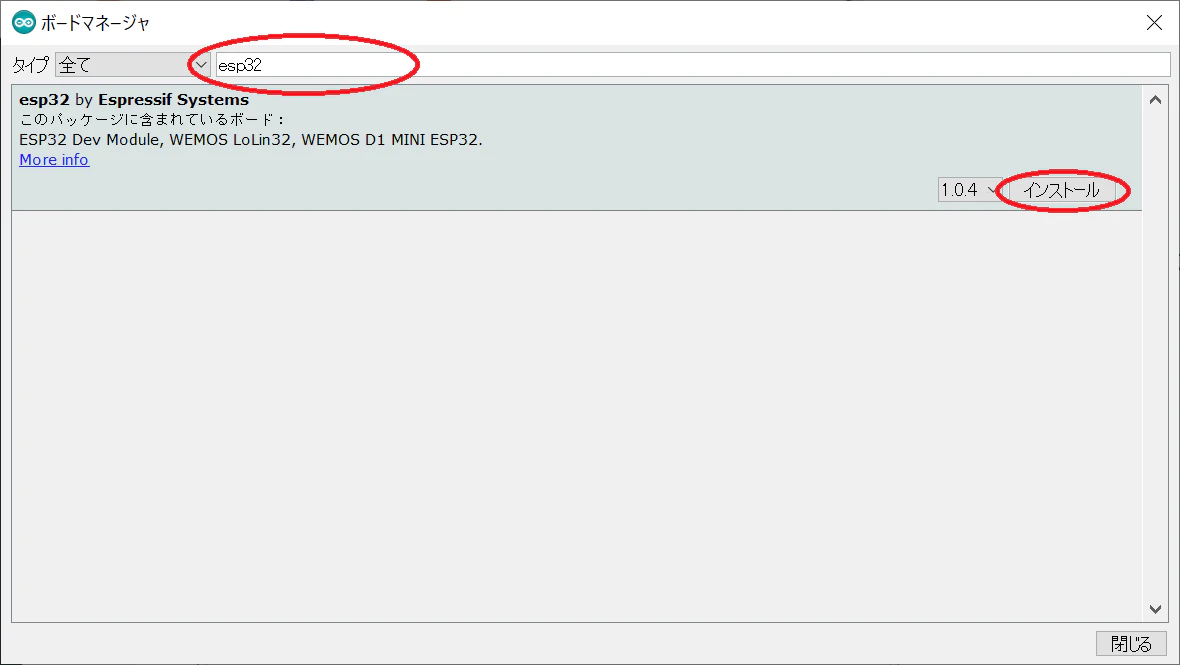

esp32と入力し、インストールをクリック
-

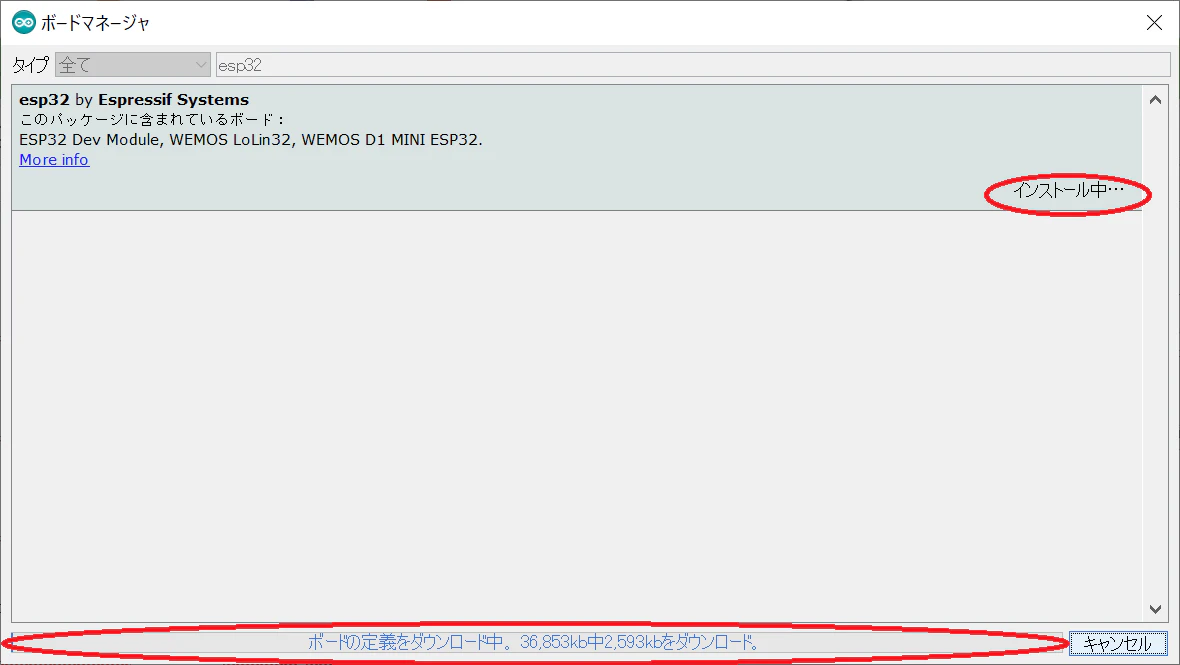

下の進捗が消え、インストール中が消えるまで待つ。

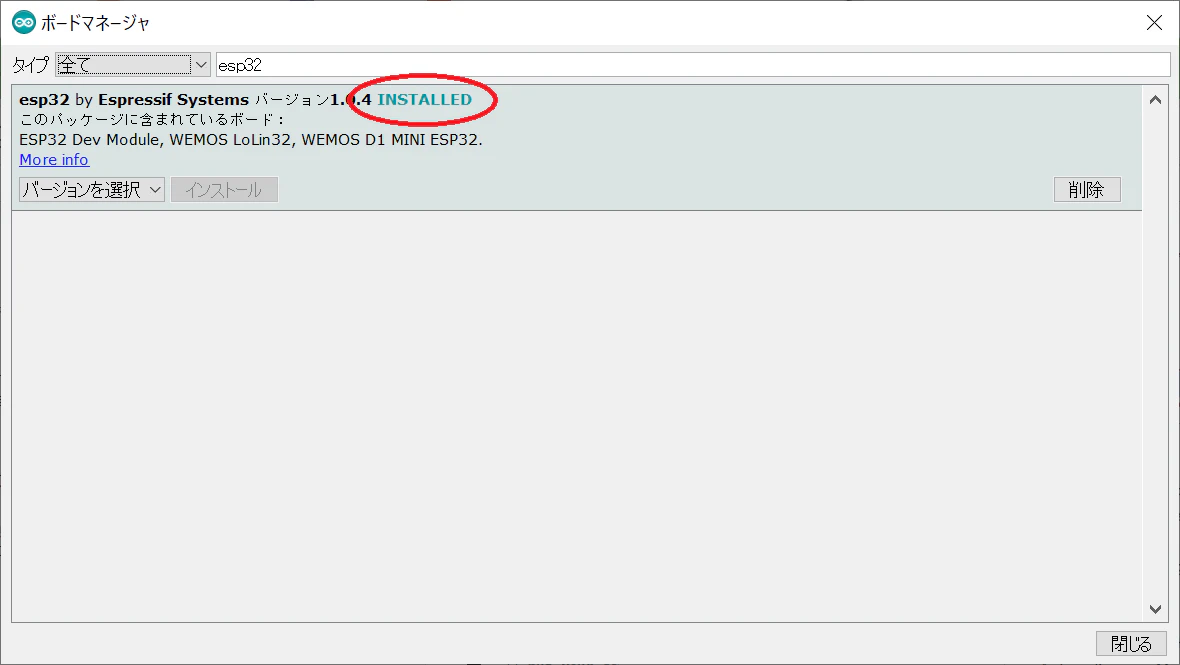

下記のようになったら、[閉じる]をクリック
-

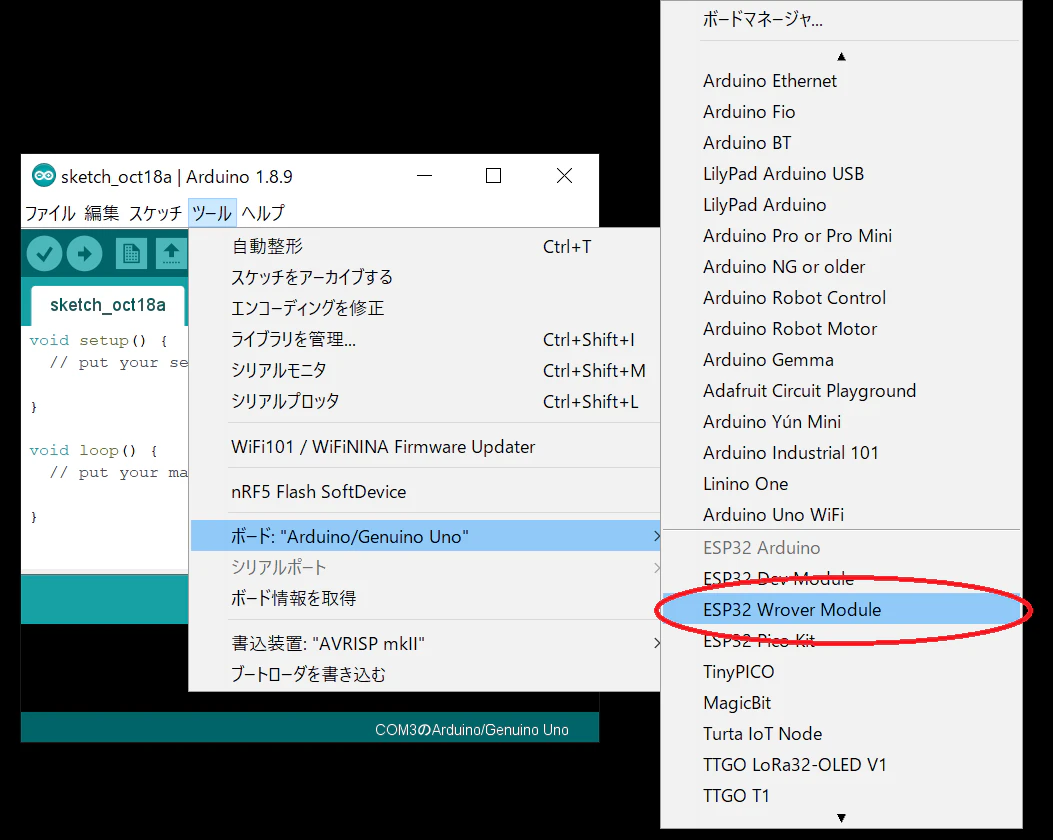

[ツール]-[ボード]-[ESP32 Wrover Module]をクリック
-

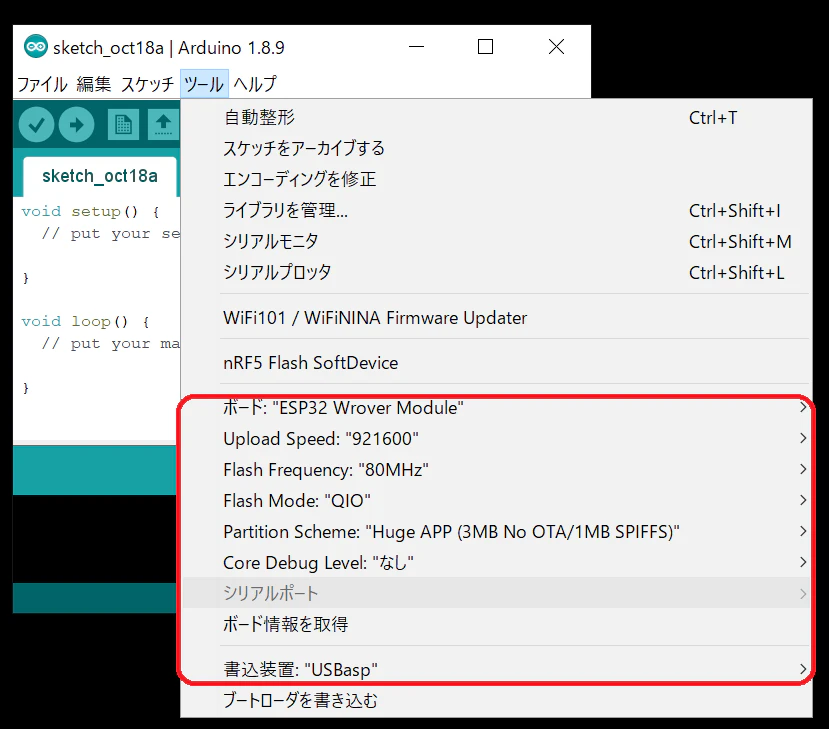

[ツール]をクリックし、各項目を設定する。
| 項目 | 設定 |
|---|---|
| ボード | ESP32 Wrover Module |
| Upload Speed | 921600 |
| Flash Frequency | 80MHz |
| Flash Mode | QIO |
| Partition Scheme | Huge APP (3MB No OTA/1M APIFFS) |
| Core Debug Level | なし |
| シリアルポート | ESP32 WROVER ( M5Camera )のUSBポート |
| 書込装置 | USBasp |
##Google Driveのフォルダ準備
-
Google Driveに画像ファイルをアップするフォルダを作るため、下記にアクセスします。
https://drive.google.com/drive/

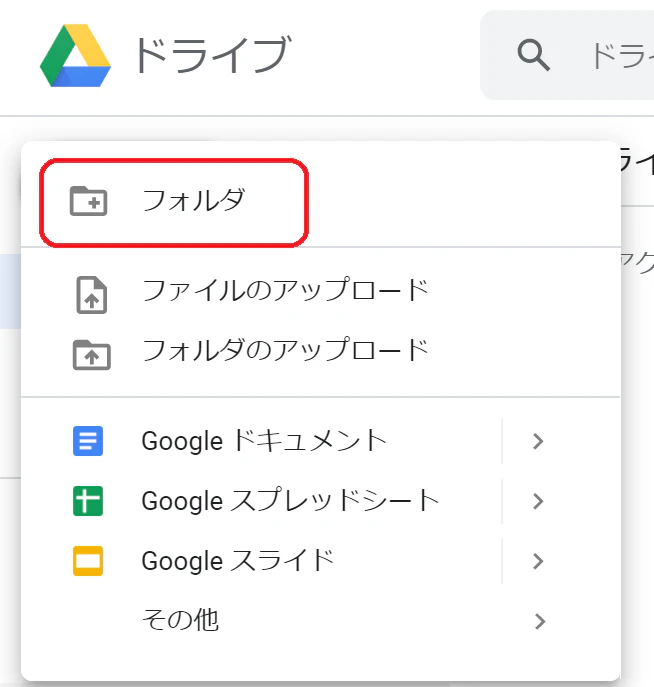

左上の
をクリックした後、フォルダをクリック
-

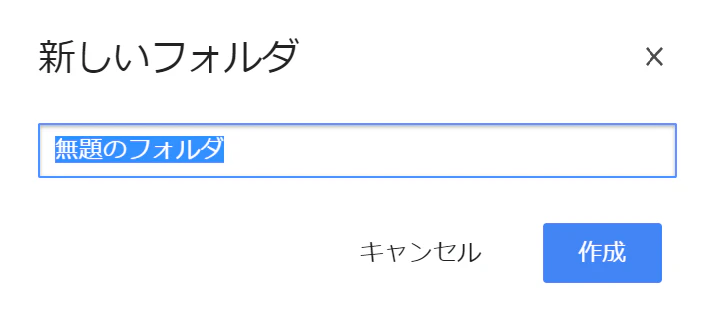

フォルダ名を入力して、作成をクリック

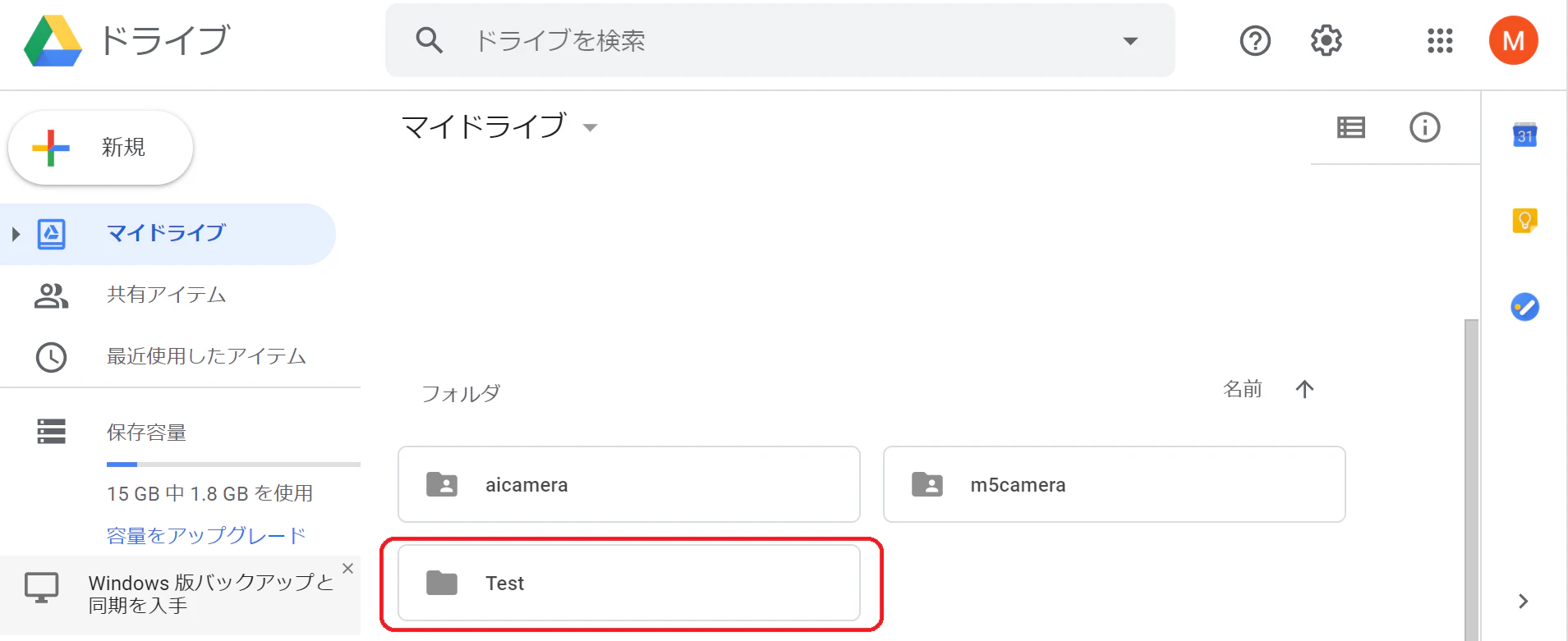

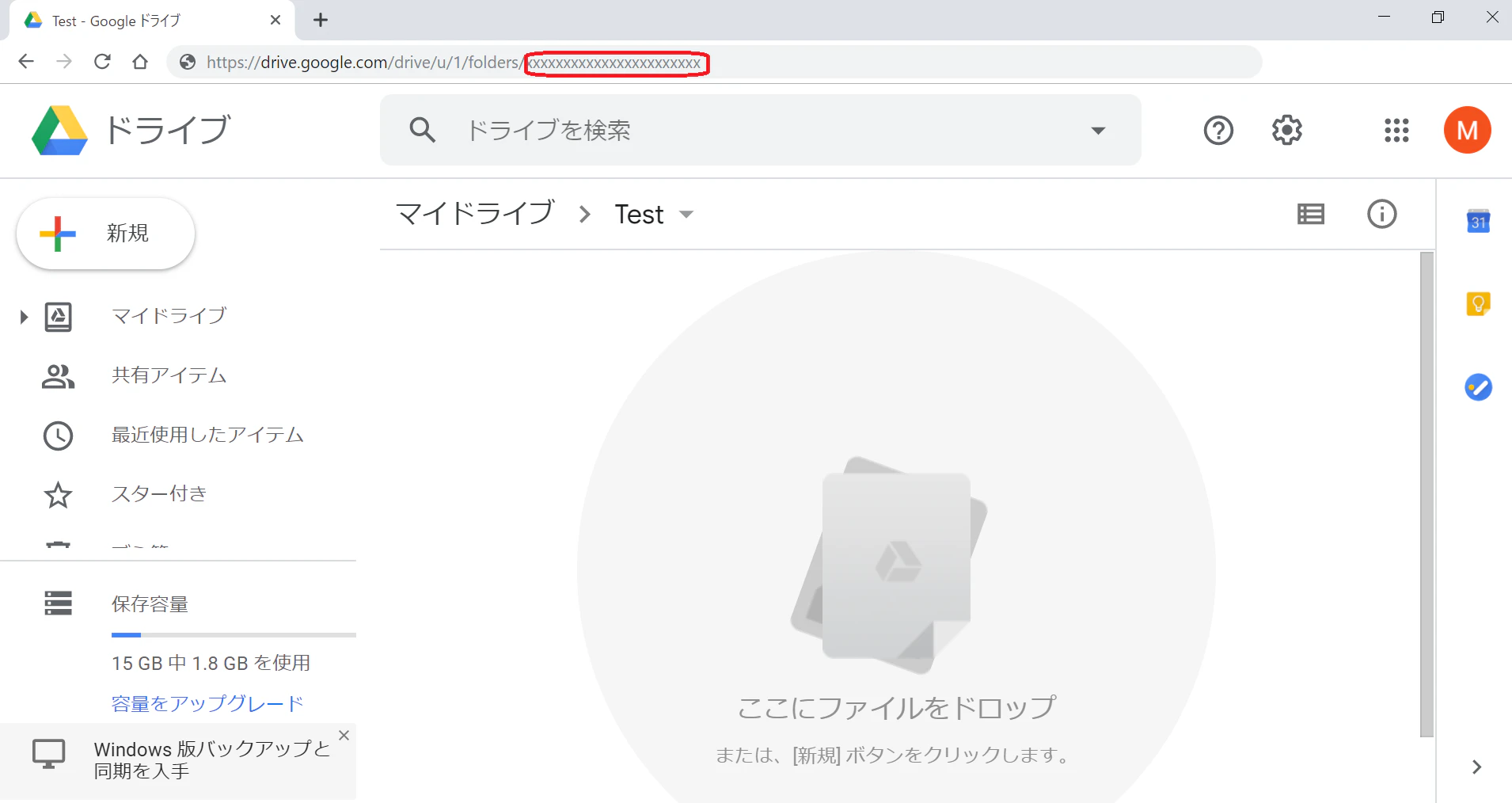

3.フォルダ(下記ではTest)をダブルクリック
4.https://drive.google.com/drive/u/1/folders/よりも後の文字列をメモしておきます。
文字列はメモ帳にでも貼っておいてください。
##ソースの用意

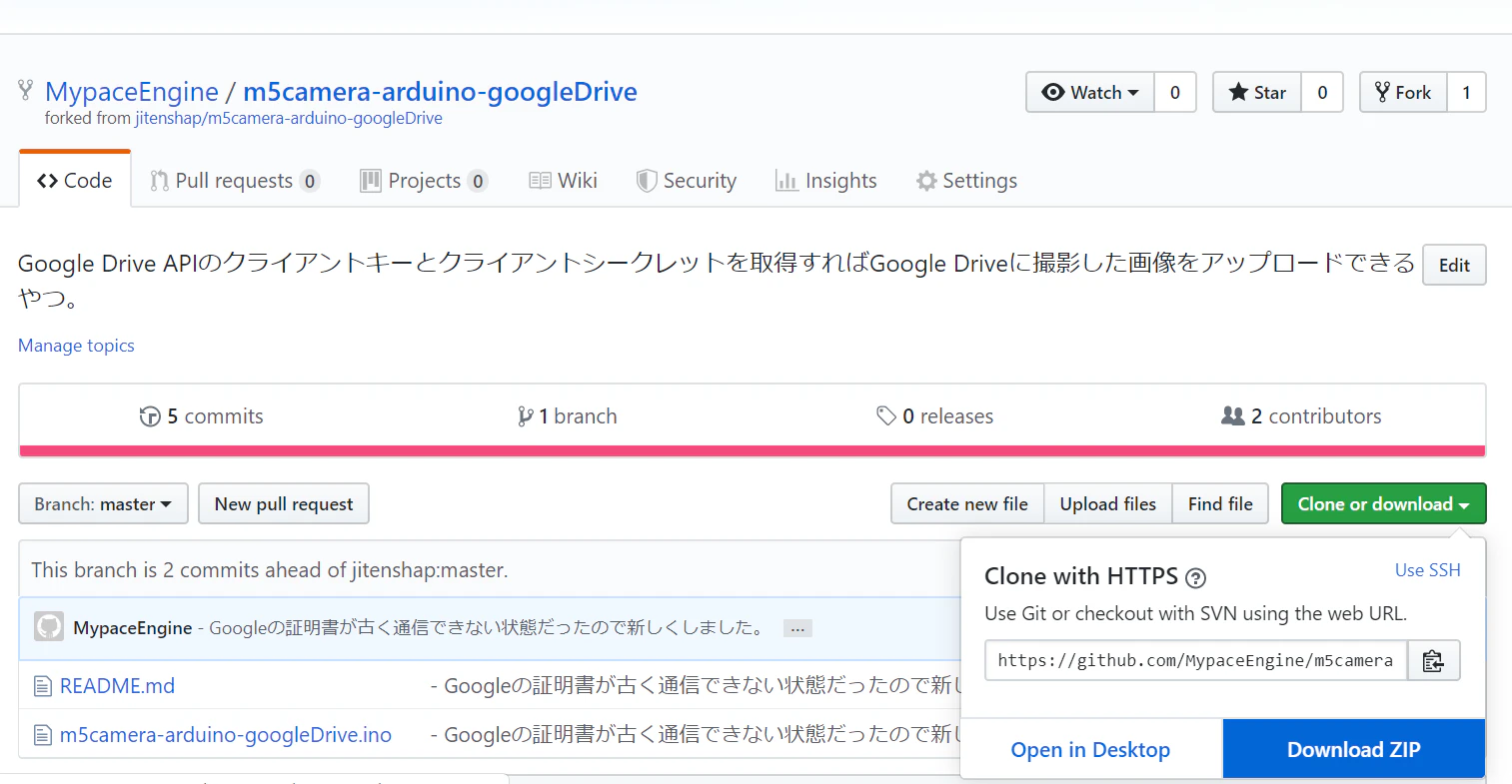

- 下記にブラウザ(chromeでOK)でアクセスして、[Clone or Download]をクリックして、[Download ZIP]をクリックする。
https://github.com/MypaceEngine/m5camera-arduino-googleDrive
- m5camera-arduino-googleDrive-master.zipを展開して、フォルダ名をm5camera-arduino-googleDrive-masterからm5camera-arduino-googleDriveにする。
- [ファイル]-[開く]をクリックし、m5camera-arduino-googleDrive\m5camera-arduino-googleDrive.inoを選択
- 57行目くらいにある設定を編集
| ソース | 変更内容 |
|---|---|
| String ssid = "SSID"; | あなたのWIFIのSSIDをSSIDの部分に置き換えてください |
| String pass = "PASSWORD"; | あなたのWIFIのパスワードをPASSWORDの部分に置き換えてください |
| String folderid="FOLDERID"; | Google Driveのフォルダ準備でメモした番号をFOLDERIDに書いてください。 |
##Google DriveへのM5Cameraでのアクセス設定
Google DriveにM5Cameraがアクセスするための設定が必要です。
-
Google Developers Consoleを開く
https://console.developers.google.com/
-

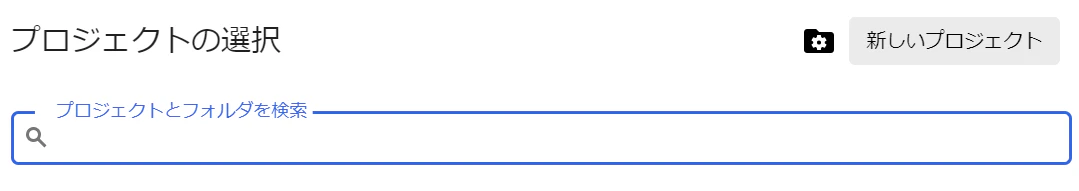

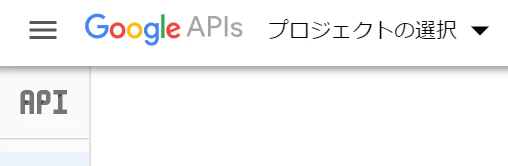

左上のプロジェクトの選択をクリック
-
右上の新しいプロジェクトをクリック
-

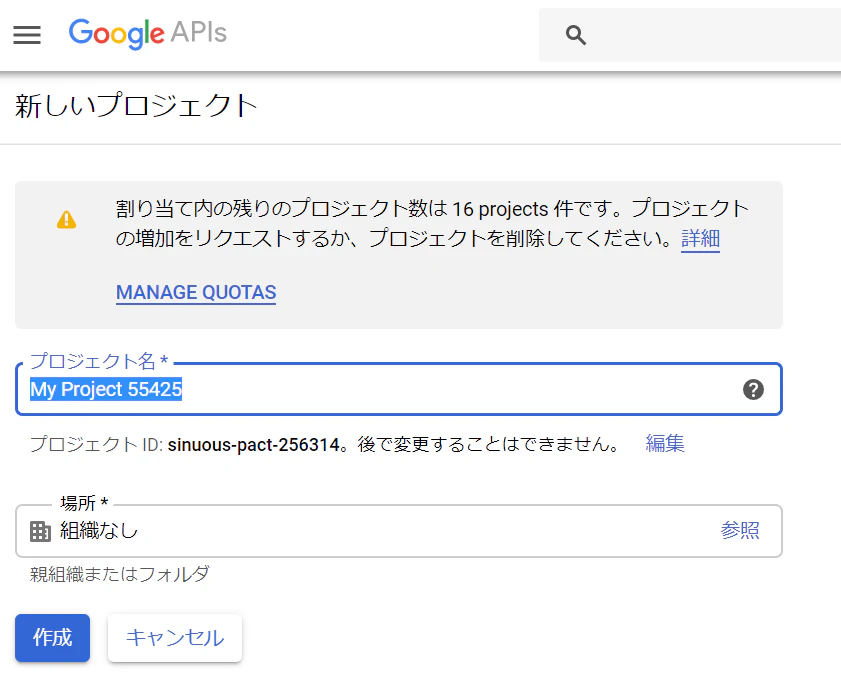

好きなプロジェクト名を入力し、作成を押す。
-

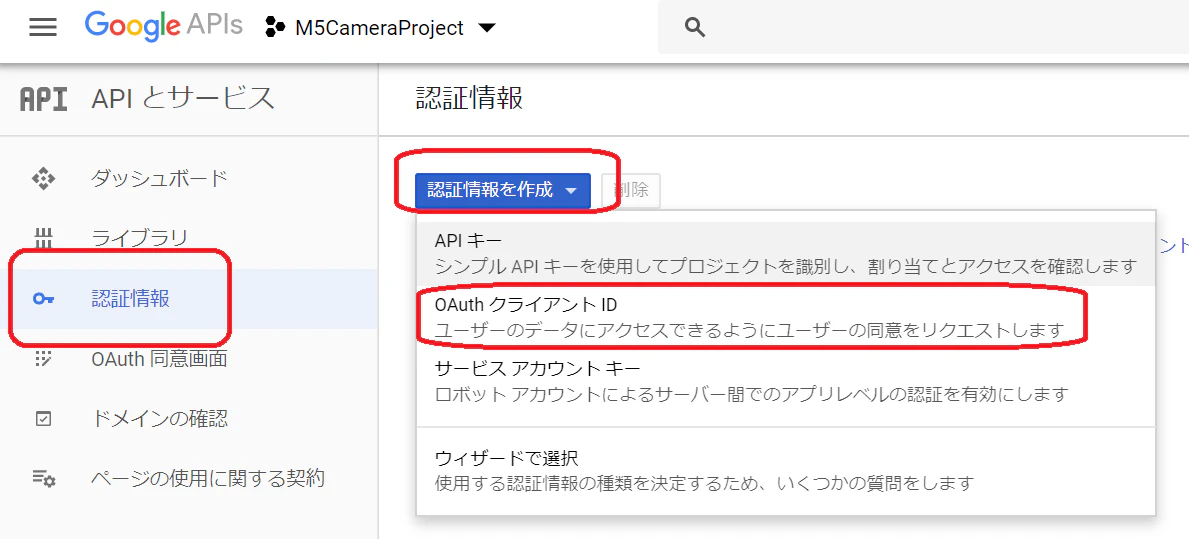

[認証情報]をクリック、[認証情報を作成]-[OAuthクライアントID]をクリック
-

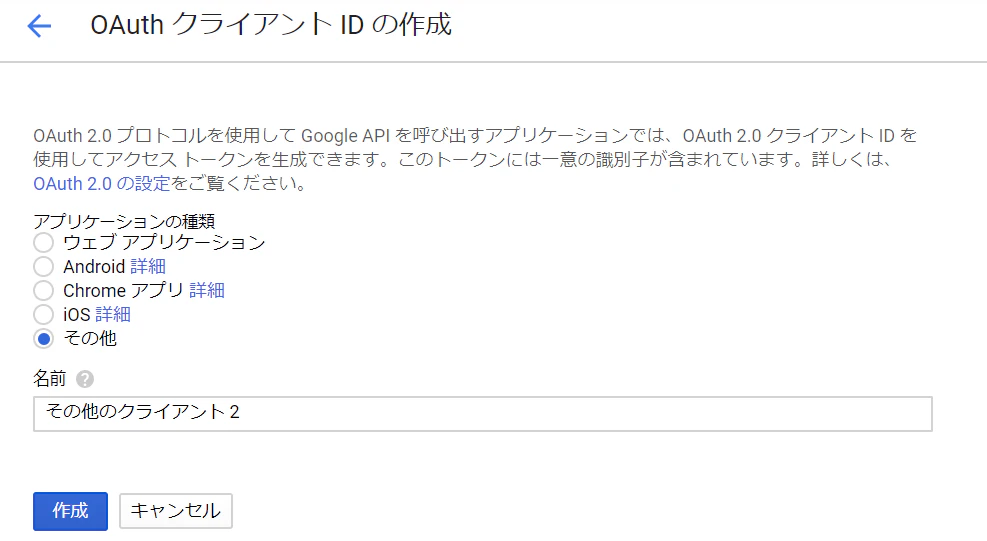

[その他]を選択し、名前に好きな名前を設定して、作成をクリック
-

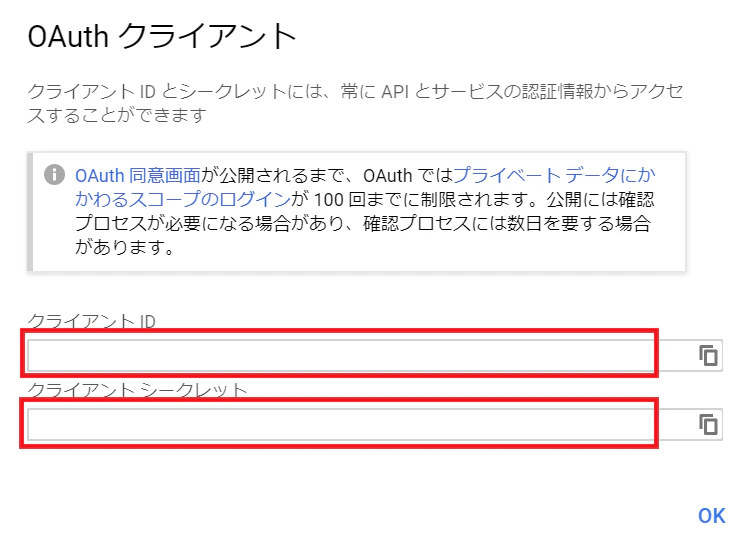

クライアントIDとクライアントシークレットをメモしておく。
メモ帳にでも貼っておいてください。
##書き込み

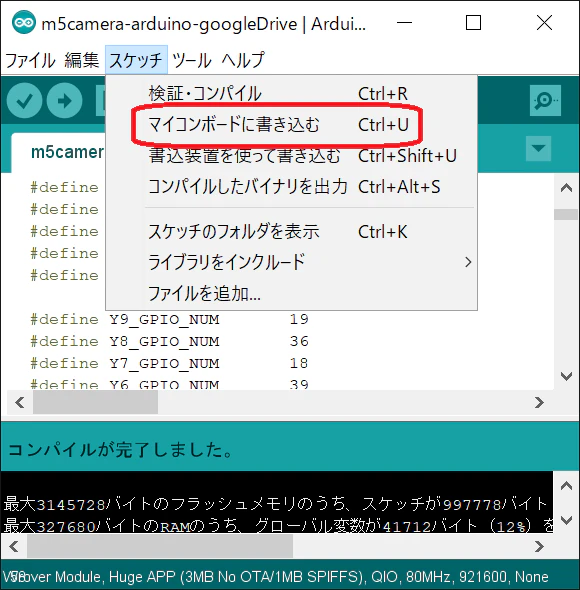

- [スケッチ]-[マイコンボードに書き込む]をクリック
##M5Cameraの設定
- [ツール]-[シリアルモニタ]をクリック
- Client ID?が表示されたら、先ほど取得したクライアントIDを入力して、リターンキーを押す。
- Please access to https://accounts.google.com/o/oauth2/auth?client_id=が表示されたら
https://accounts.google.com/o/oauth2/auth?client_id=で始まるURLにブラウザでアクセスして、許可をする。 - Code?が表示されているので、ブラウザ上に表示されたIDを入力をして、リターンキーを押す
- Client secret?が表示されているので、先ほど取得したクライアントシークレットを入力して、リターンキーを押す。
#最後に
Google DriveとWIFIの設定があっていれば、Google Driveにファイルがアップされていくと思います。
Google DriveからGoogle Photoに画像をアップしたい場合は、Google ドライブの写真や動画を Google フォトに追加するを参照してください。
