【画像合成】OpenCVで元絵とGuided_BackPropagationの画像合成♪

Posted at 2019-05-02

このところ、Grad_camをいろいろ試しているが、そこで大活躍なツール、画像合成の記事を書いておこうと思う。

以前、以下の記事で取り上げた。
・【画像合成】OpenCVで積算によりノイズ除去をやってみた♪
【参考】
・Arithmetic Operations on Images@OpenCV

コードは以下のとおり

img1とimg2を入力キーの割合で合成します。6以外の時の合成画像はおまけに置きました。

import cv2
import matplotlib.pyplot as plt

img1 = cv2.imread('total_test_image1_g6.jpg')
# img2 = cv2.imread('total_test_gradcam_g6.jpg')
img2 = cv2.imread('total_test_guided_g6.jpg')

rows,cols,channels = img2.shape
roi = img1[0:rows, 0:cols ]
cv2.imshow('org1',img1)
cv2.imshow('org2',img2)
cv2.waitKey(0)
cv2.destroyAllWindows()
a =1
k=0
while True:
    dst = cv2.addWeighted(img2,a,roi,1-a,0)
    cv2.imshow('dst',dst)
    k=cv2.waitKey(0)&0xff
    if k ==ord('q'):
        cv2.imwrite('results'+str(a)+'.jpg',dst)
        break
    elif k ==ord('1'):
        a = 0.1
    elif k ==ord('2'):
        a = 0.2
    elif k ==ord('3'):
        a = 0.3
    elif k ==ord('4'):
        a = 0.4
    elif k ==ord('5'):
        a = 0.5
    elif k ==ord('6'):
        a = 0.6
    elif k ==ord('7'):
        a = 0.7
    elif k ==ord('8'):
        a = 0.8
    elif k ==ord('9'):
        a = 0.9
    elif k ==ord('0'):
        a = 1
cv2.destroyAllWindows()

結果

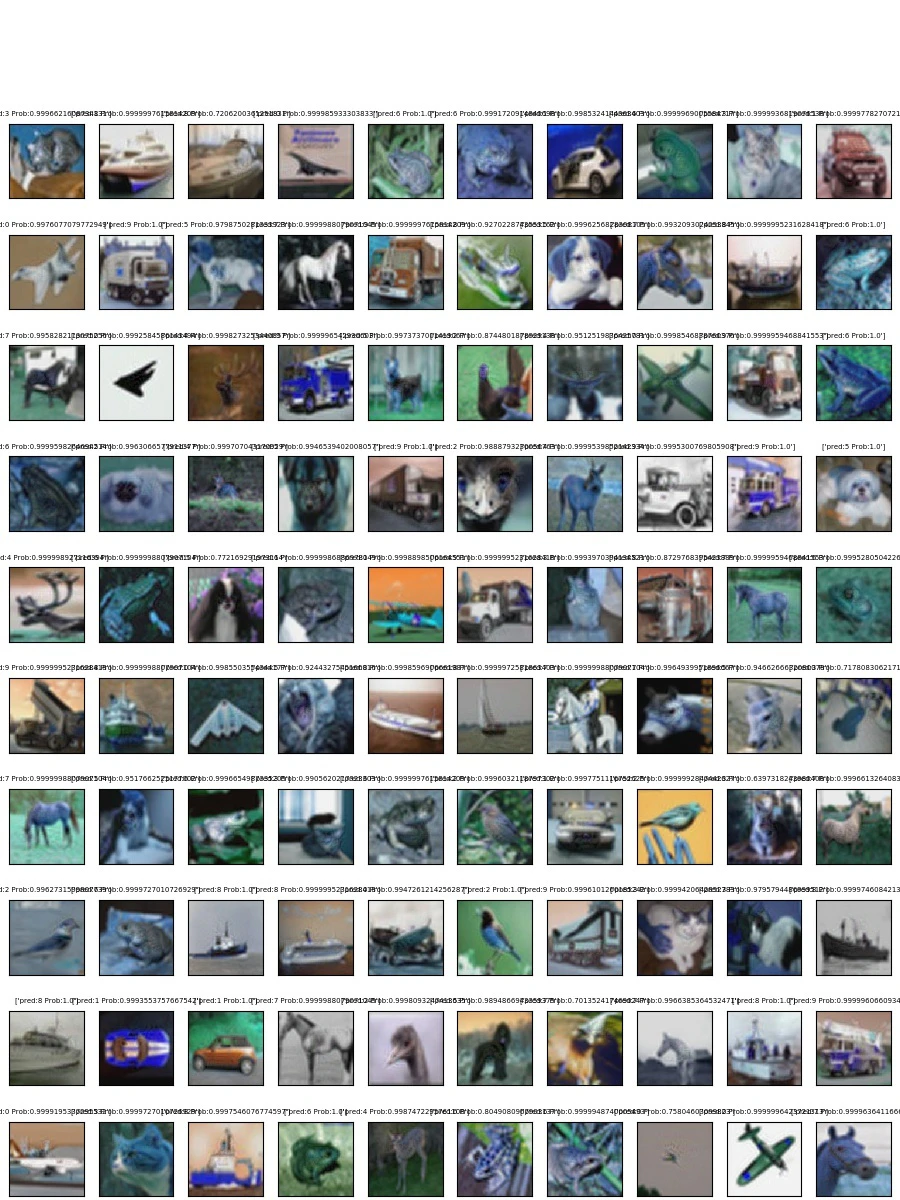

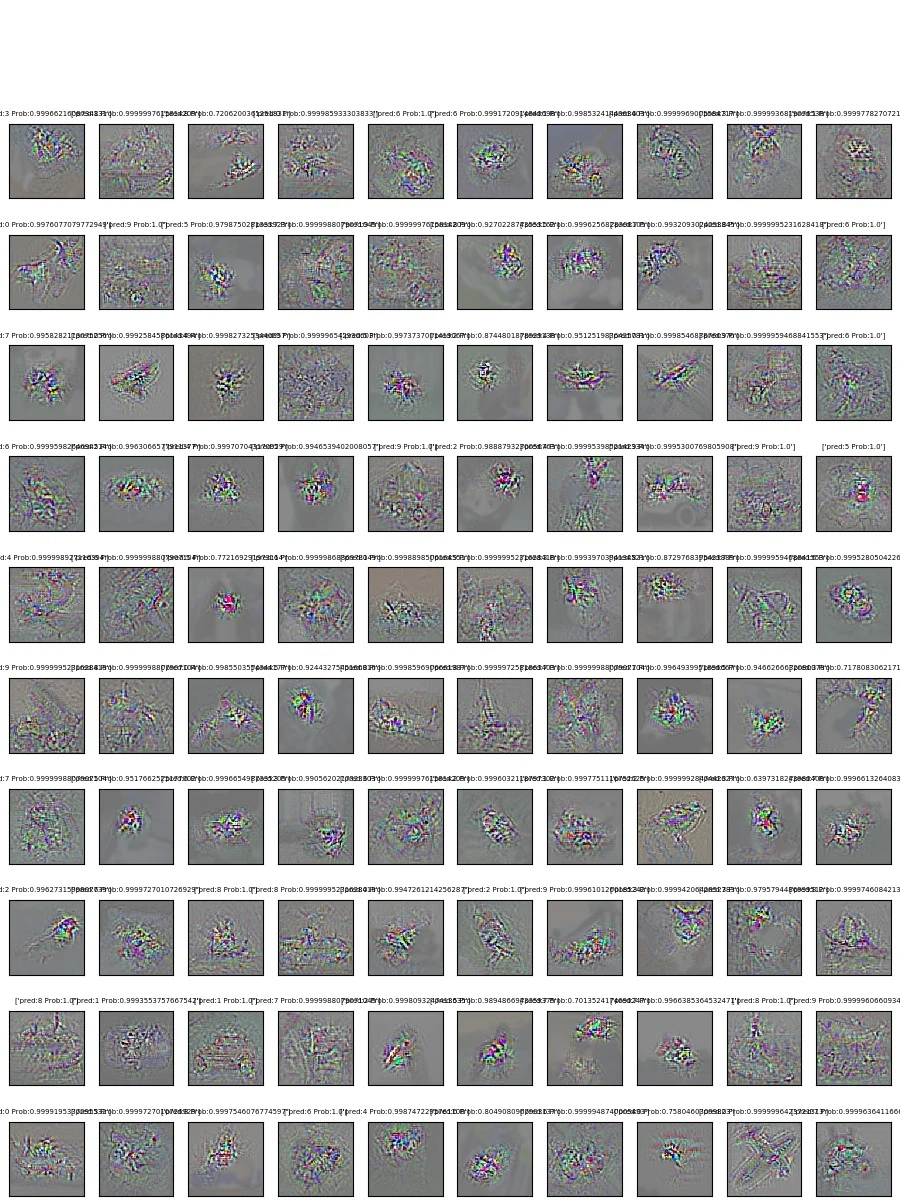

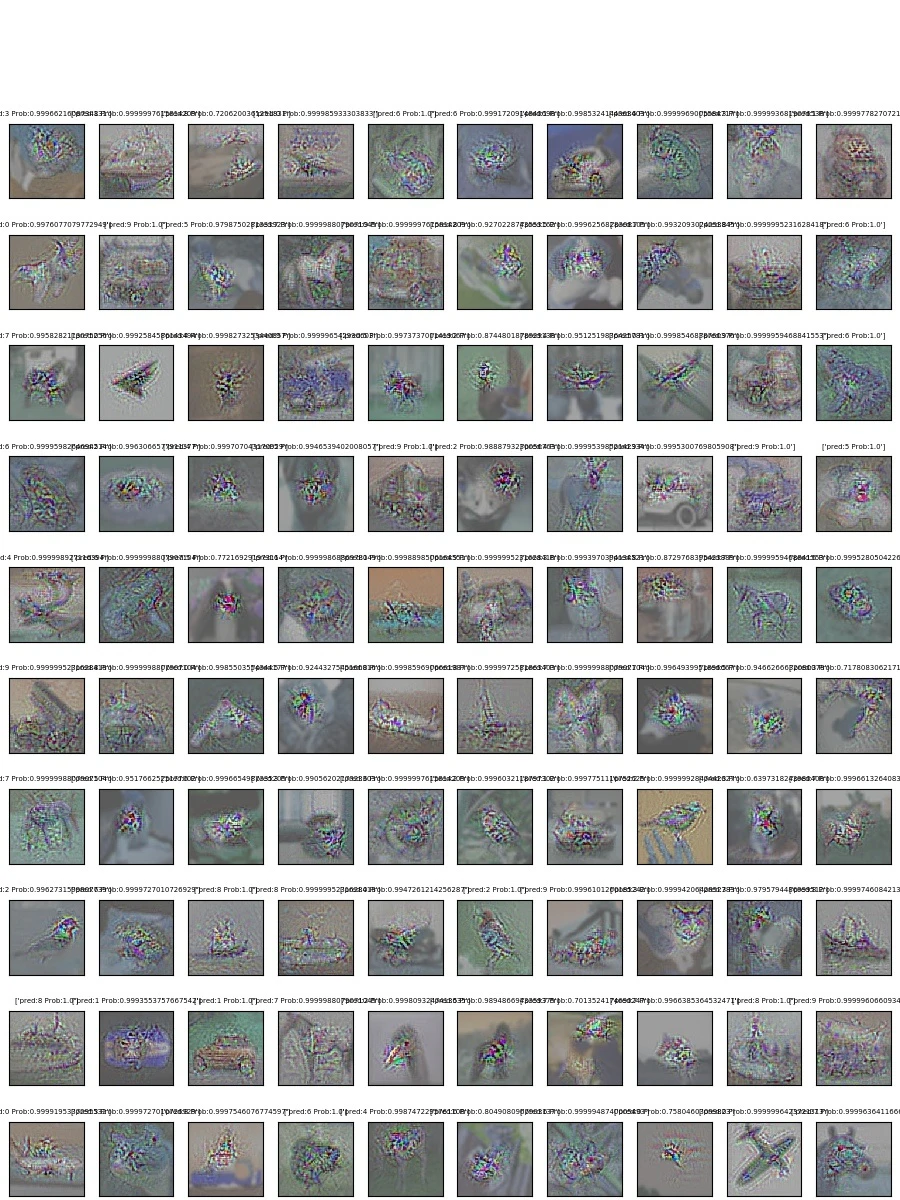

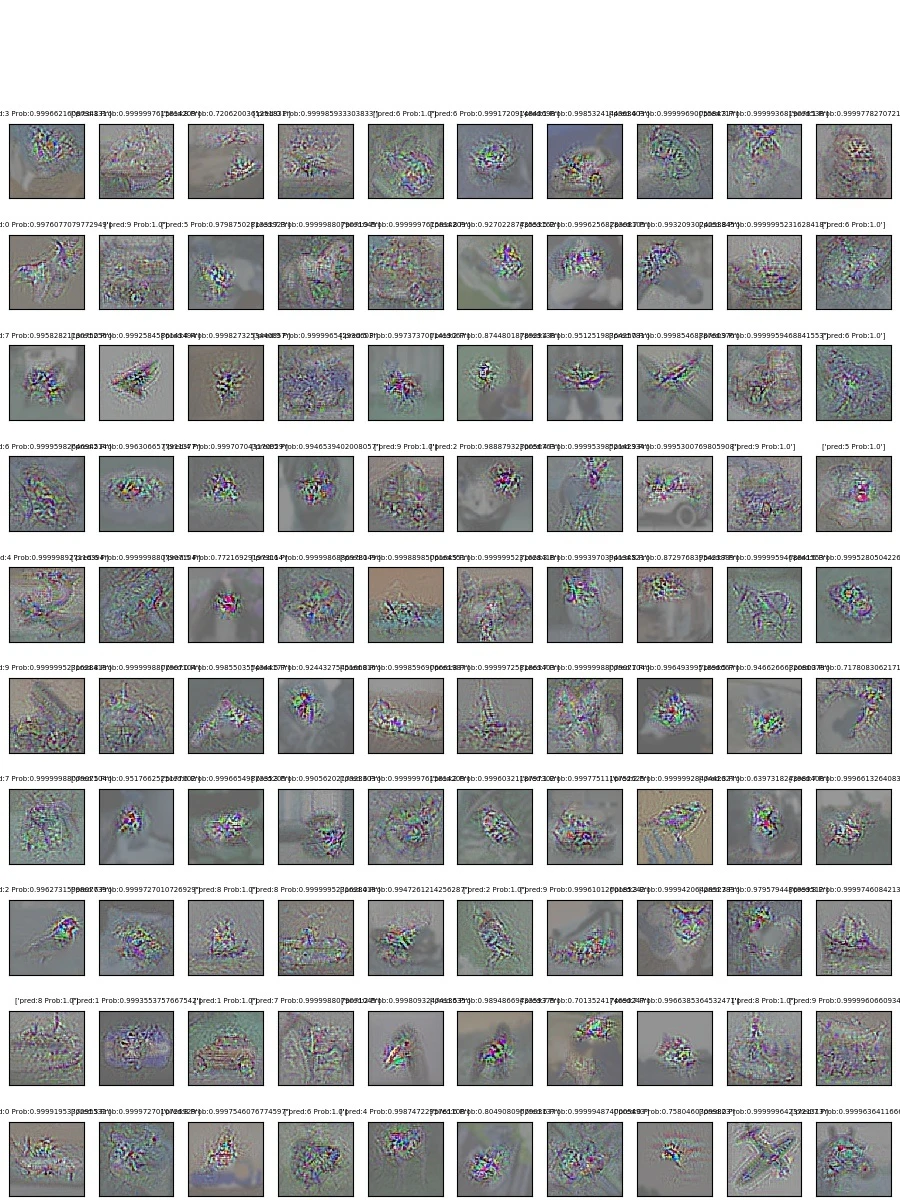

キーを１～１０まで変えると以下のとおりになりました。
以下はキーが６を押したときのものです。

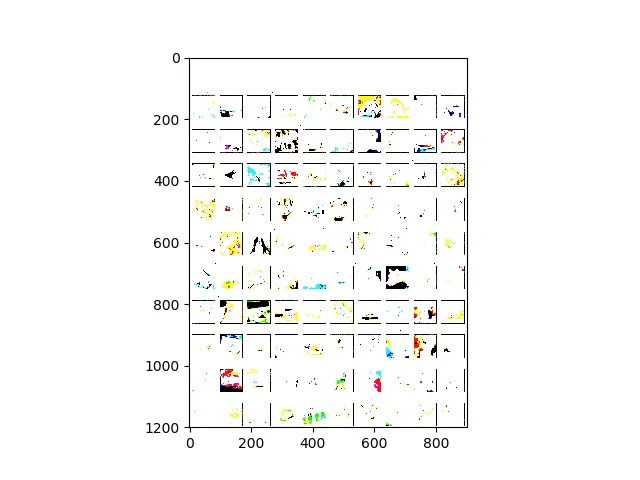

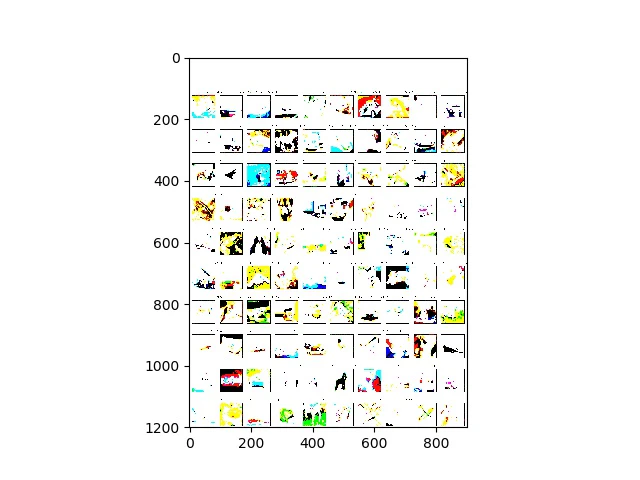

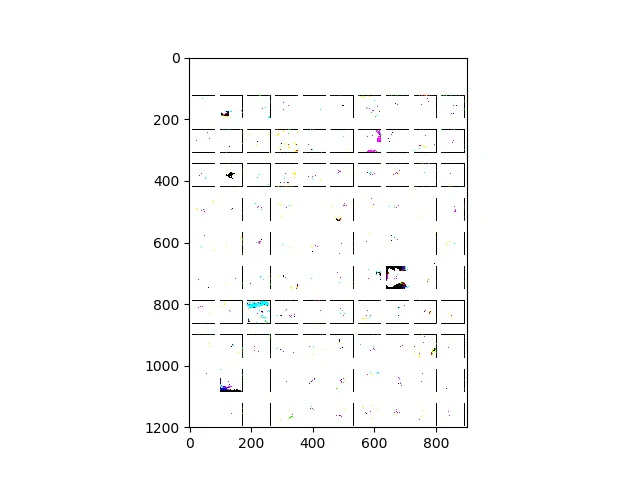

画素の積(bitwise_and)

import cv2
import matplotlib.pyplot as plt

img1 = cv2.imread('total_test_image1_g6.jpg')
# img2 = cv2.imread('total_test_gradcam_g6.jpg')
img2 = cv2.imread('total_test_guided_g6.jpg')

rows,cols,channels = img2.shape
roi = img1[0:rows, 0:cols ]
cv2.imshow('org1',img1)
cv2.imshow('org2',img2)
cv2.waitKey(0)
cv2.destroyAllWindows()
a =1
k=0
while True:
    dst = cv2.bitwise_and(img2*a,roi*(1-a))  #,mask = mask_inv)
    #dst = cv2.addWeighted(img2,a,roi,1-a,0)
    cv2.imshow('dst',dst)
    k=cv2.waitKey(0)&0xff
    if k ==ord('q'):
        plt.imshow(dst)
        #cv2.imwrite('results_multiply'+str(a)+'.jpg',dst)
        plt.savefig('results_multiply'+str(a)+'.jpg')
        plt.pause(1)
        plt.close()
        break
    elif k ==ord('1'):
        a = 0.1
    elif k ==ord('2'):
        a = 0.2
    elif k ==ord('3'):
        a = 0.3
    elif k ==ord('4'):
        a = 0.4
    elif k ==ord('5'):
        a = 0.5
    elif k ==ord('6'):
        a = 0.6
    elif k ==ord('7'):
        a = 0.7
    elif k ==ord('8'):
        a = 0.8
    elif k ==ord('9'):
        a = 0.9
    elif k ==ord('g'):
        a = 0.95
    elif k ==ord('0'):
        a = 1
cv2.destroyAllWindows()
