matplotlibのサブプロットの比率・間隔を一発で調節する

やりたいこと

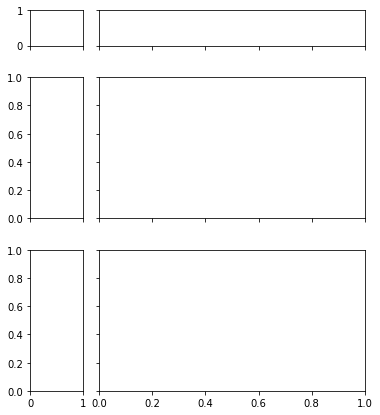

こんな感じで、幅違いのsubplotを好みの間隔でプロットできるようにしたい。

結論

plt.subplots() の gridspec_kw なる引数 で一発解決！

説明

余白を調整しつつ幅や高さの違うsubplotを作るには、例えば@simonritchie様のQiita記事で紹介されているようにGridSpec()を使えばよいです。公式ユーザーガイドもほぼ同じ方法を紹介しているようです。

ただし、これらの記事では複雑なレイアウトの図を作っていて、結構記述量の多い処理になっています。ただ単に比率が違うだけの図を作りたいだけなのに、同じような処理を書くのは結構面倒です。「もっと簡単な方法ないかなー」と思って、何気なく plt.subplots() の引数を眺めていたら見つけました。gridspec_kw です！いかにもですね！

plt.subplots() が内部的に GridSpec() を呼んでいて、そのときに食わせる引数が指定できるパターンです。しめしめ。

公式API で GridSpecの引数を調べてやると、幅／高さの調整はwidth_ratios／height_ratiosで、横／縦の間隔の調節はwspace／hspaceでやるらしいことがわかります。

ということで、gridspeck_kw にこれらの値を指定する辞書を食わせればOKです！
もちろん sharex／sharey といったplt.subplots() の他の引数とも併用可能です。

import matplotlib.pyplot as plt

fig, axes = plt.subplots(
    3, 2, # 縦 x 横
    gridspec_kw=dict(width_ratios=[1,5], height_ratios=[1,4,4], wspace=0.1, hspace=0.3), # 今回のミソ
    sharex='col', sharey='row', figsize=(6, 7) # もちろん他の引数と併用可
)

## ところで、なんで subplotsの順番は nrows x ncolなのに、figsizeは (横, 縦) なんだろう？

あとは手に入れた axes に対してお好みのプロット操作をするだけです。

（ちなみに、「左上のaxいらん」という場合には fig.delaxes(axes[0][0]) です。）

以上です。最後まで読んで下さりありがとうございました！

追記：
記事中で述べた公式ユーザーガイドの一節にも、gridspeck_kwについての言及がありましたことを補足させていただきます。
また、同様の方法は他の記事でも既に紹介されていたのを見つけたので、参考としてリンクを貼ります。
https://stackoverflow.com/questions/10388462/matplotlib-different-size-subplots
