Claude 3.5と歩むGKEハンズオン

Last updated at Posted at 2024-08-03

概要

Google Cloud Platform (GCP)のGoogle Kubernetes Engine (GKE)を勉強するのに、ハンズオンが欲しかったので、Claude 3.5 Sonnetに作ってもらいました。

環境

  • マシン：Macbook Air (M1チップ、2020)
  • OS:Sonoma 14.6
  • Docker:v4.33.0
  • Node.js v20.5.1
  • Google Cloud SDK 486.0.0
  • MySQL Ver 8.0.36 for macos14.2 on arm64 (Homebrew)

アーキテクチャ

  • フロントエンド：Next.js+React+Typescript
  • バックエンド：Node.js+Express
  • データベース：MySQL

ハンズオン

以下、基本Claude 3.5 Sonnetの出力をベースに書いていきます。自分で追加・修正した部分は【】内にその旨記述します。
(念のため記述しますが)以下のコマンドはCursolのコンソールウィンドウより実施しています。

前提条件

  • Google Cloud Platformのアカウントを持っていること
  • gcloud CLIツールがインストールされていること
  • kubectl コマンドラインツールがインストールされていること
  • Dockerがインストールされていること

ステップ1: プロジェクトのセットアップ

  1. Google Cloud Consoleにログインし、新しいプロジェクトを作成します。

  2. (追加) Google Cloud SDKからGCPアカウントにログインします。：
    gcloud auth login

  3. ターミナルで以下のコマンドを実行し、プロジェクトを設定します：
    gcloud config set project YOUR_PROJECT_ID

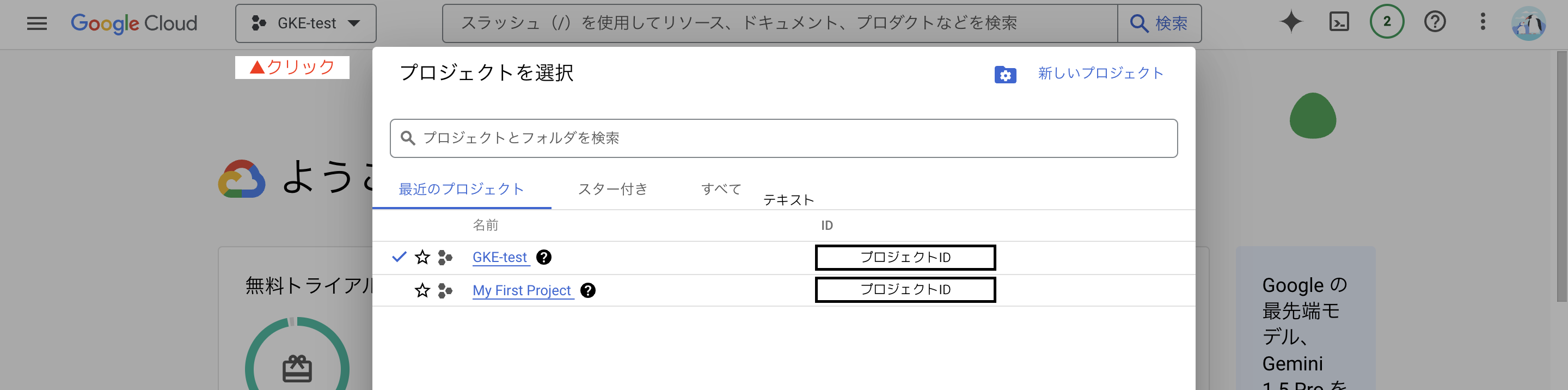

    YOUR_PROJECT_IDは自分のプロジェクトIDに置き換えてください。GCPコンソールの以下の画面でプロジェクトIDを確認できます。

  4. 必要なAPIを有効にします：
    gcloud services enable container.googleapis.com

ステップ2: GKEクラスタの作成

  1. 以下のコマンドでGKEクラスタを作成します：
    gcloud container clusters create my-cluster --num-nodes=3 --zone=us-central1-a
  2. クラスタの認証情報を取得します：
    gcloud container clusters get-credentials my-cluster --zone=us-central1-a

ステップ3: アプリケーション作成

  1. アプリケーションのディレクトリ構造を作成します：

    mkdir my-app
cd my-app
mkdir frontend backend database

  2. 【追加】 frontendアプリの作成

    cd frontend
npx create-next-app frontend
mv frontend/* .
mv frontend/.* .
rmdir frontend/

  3. 【一部修正】 各種ファイルの作成

    next.config.mjs
    /** @type {import('next').NextConfig} */
const nextConfig = {
  reactStrictMode: true,
};

export default nextConfig;
    /src/app/page.tsx
    import { Suspense } from 'react';
import HelloWorld from '@/app/components/HelloWorld/page';

export default function Home() {
  return (
    <div>
      <Suspense fallback={<div>Loading...</div>}>
        <HelloWorld />
      </Suspense>
    </div>
  );
}
    /src/app/components/HelloWorld/page.tsx
    'use server'
import React from 'react';

async function getMessage() {
  const backendUrl = `http://${process.env.BACKEND_SERVICE_HOST}:${process.env.BACKEND_SERVICE_PORT}`;
  const res = await fetch(`${backendUrl}/api/hello`, { cache: 'no-store' });
  if (!res.ok) {
    throw new Error('Failed to fetch data');
  }
  return res.json();
}

export default async function HelloWorld() {
  const data = await getMessage();
  return (
    <div>
      <h1>The message from backend is:</h1>
      <h2>{data[0].message}</h2>
    </div>
  );
}

  4. 【追加】 backendアプリを作成

    cd ..
cd backend
npm init

  5. パッケージをインストール

    npm install express mysql cors

  6. server.jsを作成

    const express = require('express');
const mysql = require('mysql2');
const cors = require('cors');

const app = express();
app.use(cors());

const db = mysql.createConnection({
  host: 'database',
  user: 'root',
  password: 'mysql',
  database: 'testdb'
});

db.connect((err) => {
  if (err) {
    console.error('Error connecting to database:', err);
    return;
  }
  console.log('Connected to database');
});

app.get('/api/hello', (req, res) => {
  db.query('SELECT * FROM hello_world', (err, results) => {
    if (err) {
      res.status(500).json({ error: err.message });
      return;
    }
    res.json(results);
  });
});

const PORT = 5001;
app.listen(PORT, () => console.log(`Server running on port ${PORT}`));

  7. databaseディレクトリ配下にinit.sqlファイルを作成

    init.sql
    USE testdb;
CREATE TABLE IF NOT EXISTS hello_world (id INT AUTO_INCREMENT PRIMARY KEY, message VARCHAR(255));
INSERT INTO hello_world (message) VALUES ('Hello World');

ステップ4: ローカル環境のDocker環境でアプリケーションをテスト

  1. 【nodeのバージョンのみ修正】 frontendディレクトリ配下にフロントエンド（React）のDockerfileを作成します：

    frontend/Dockerfile
    FROM node:20
WORKDIR /app
COPY package*.json ./
RUN npm install
COPY . .
RUN npm run build
CMD ["npm", "start"]

  2. 【nodeのバージョンのみ修正】 backendディレクトリ配下にバックエンド（Node.js）のDockerfileを作成します：

    backend/Dockerfile
    FROM node:20
WORKDIR /app
COPY package*.json ./
RUN npm install
COPY . .
EXPOSE 5001
CMD ["node", "server.js"]

  3. 【mysqlのバージョンとMYSQL_DATABASEを修正】 databaseディレクトリ配下にデータベース（MySQL）のDockerfileを作成します：

    database/Dockerfile
    FROM mysql:8.0
ENV MYSQL_ROOT_PASSWORD=rootpassword
ENV MYSQL_DATABASE=testdb
COPY ./init.sql /docker-entrypoint-initdb.d/

    MYSQL_ROOT_PASSWORDはrootpasswordから予測しにくい文字列へ適宜変更してください。

  4. 【一部修正】 アプリケーションのルートディレクトリにdocker-compose.yamlを作成します：

    docker-compose.yaml
    version: '3'
services:
  frontend:
    build:
      context: ./frontend/
      dockerfile: Dockerfile
    ports:
      - "3000:3000"
    depends_on:
      - backend

  backend:
    build:
      context: ./backend/
      dockerfile: Dockerfile
    ports:
      - "5001:5001"
    depends_on:
      - database
    environment:
      - DB_HOST=database
      - DB_USER=root
      - DB_PASSWORD=rootpassword
      - DB_NAME=testdb

  database:
    build:
      context: ./database/
      dockerfile: Dockerfile
    ports:
      - "3306:3306"
    volumes:
      - ./mysql-data:/var/lib/mysql

    MYSQL_ROOT_PASSWORDはrootpasswordから予測しにくい文字列へ適宜変更してください。

  5. docker composeでビルドします。：
    docker compose up -d

  6. 【追加】 単体テストを行います。：
    database：
    docker exec -it my-app-database-1 bashあるいはDocker Desktopのexecタブでコンテナ内に入り、以下を順に実行します。

    mysql -u root -p
use testdb;
select * from hello_world;

    Hello Worldと表示されればOKです。

    backend：

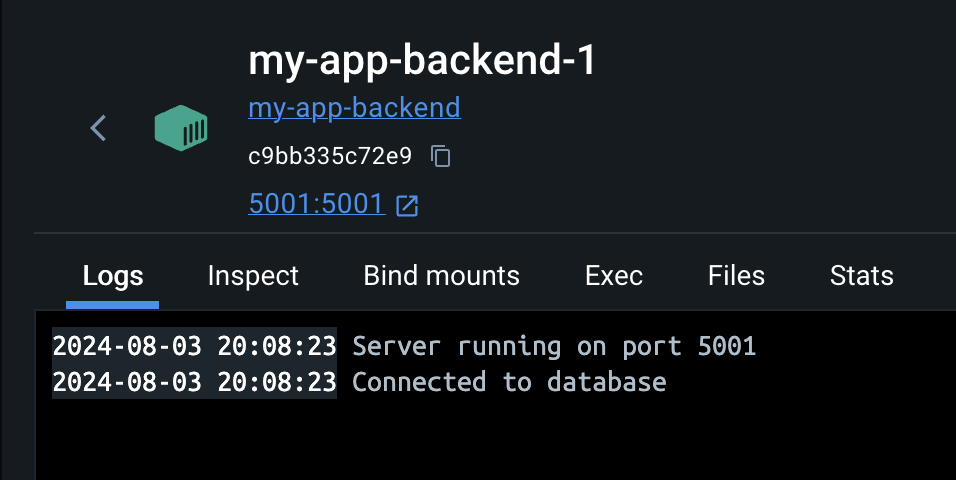

    docker logs my-app-backend-1またはDocker Desktopで以下のようなログが表示されればOKです。

    以下のようなログが出力される場合は、databaseコンテナの起動が完了する前にbackendコンテナが起動してしまい、接続が上手くいっていません。コンテナを再起動してください。

    Server running on port 5001
Error connecting to database: Error: connect ECONNREFUSED 172.18.0.2:3306
    at TCPConnectWrap.afterConnect [as oncomplete] (net.js:1159:16) {
  errno: -111,
  code: 'ECONNREFUSED',
  syscall: 'connect',
  address: '172.18.0.2',
  port: 3306,
  fatal: true
}

    :

    frontend：

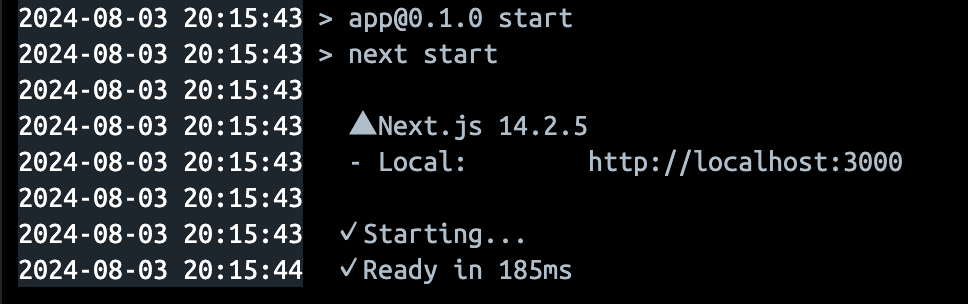

    docker logs my-app-frontend-1またはDocker Desktopで以下のようなログが表示されればOKです。

  7. 結合テストを行います。：

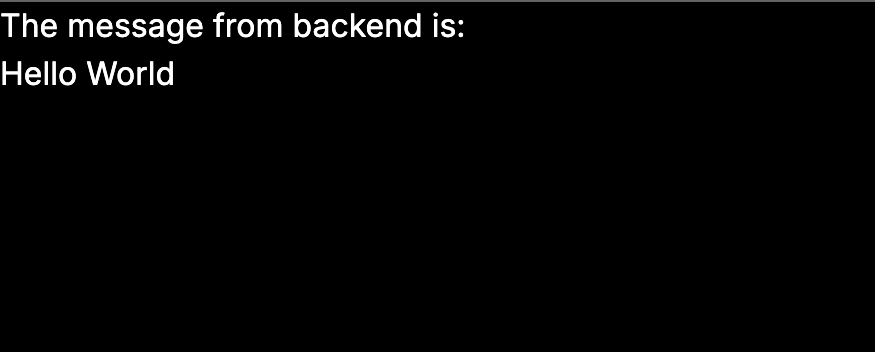

    ブラウザでhttp://localhost:3000にアクセスし、以下の画面が表示されていれば成功です。

ステップ5: アプリケーションのコンテナ化

  1. 【追加】 docker buildxを設定します（開発環境がMacbookのため）：

    docker buildx create --name mybuilder
docker buildx use mybuilder
docker buildx inspect --bootstrap

    参考：Dockerの「マルチCPUアーキテクチャ」に対応したイメージをビルドする

    筆者の開発環境はMacBook Air (M1)であり、プロセッサがARM64です。そのため、ローカル環境でdocker buildを実行すると、イメージのアーキテクチャがARM64になります。一方、GKEのデフォルトのCPUはx86_64であるため、ARM64イメージを利用すると動作しない場合があります。そこで、docker buildxを用いてマルチCPUアーキテクチャに対応したイメージをビルドします。

  2. 【修正】 各コンポーネントのDockerイメージをビルドします：

    docker buildx build --platform linux/amd64,linux/arm64 -t gcr.io/YOUR_PROJECT_ID/frontend:v1 ./frontend --push
docker buildx build --platform linux/amd64,linux/arm64 -t gcr.io/YOUR_PROJECT_ID/backend:v1 ./backend --push
docker buildx build --platform linux/amd64,linux/arm64 -t gcr.io/YOUR_PROJECT_ID/database:v1 ./database --push

    YOUR_PROJECT_IDは自分のプロジェクトIDに置き換えてください

ステップ6: Kubernetes マニフェストの作成

  1. フロントエンドのデプロイメントとサービス：
    frontend-deployment.yaml
    apiVersion: apps/v1
kind: Deployment
metadata:
  name: frontend
spec:
  replicas: 3
  selector:
    matchLabels:
      app: frontend
  template:
    metadata:
      labels:
        app: frontend
    spec:
      containers:
      - name: frontend
        image: gcr.io/YOUR_PROJECT_ID/frontend:v1
        ports:
        - containerPort: 3000
---
apiVersion: v1
kind: Service
metadata:
  name: frontend
spec:
  type: LoadBalancer
  ports:
  - port: 80
    targetPort: 3000
  selector:
    app: frontend
    バックエンドのデプロイメントとサービス：
    backend-deployment.yaml
    apiVersion: apps/v1
kind: Deployment
metadata:
  name: backend
spec:
  replicas: 3
  selector:
    matchLabels:
      app: backend
  template:
    metadata:
      labels:
        app: backend
    spec:
      containers:
      - name: backend
        image: gcr.io/YOUR_PROJECT_ID/backend:v1
        ports:
        - containerPort: 5000
---
apiVersion: v1
kind: Service
metadata:
  name: backend
spec:
  ports:
  - port: 5000
  selector:
    app: backend
    データベースのデプロイメントとサービス：
    database-deployment.yaml
    apiVersion: apps/v1
kind: Deployment
metadata:
  name: database
spec:
  replicas: 1
  selector:
    matchLabels:
      app: database
  template:
    metadata:
      labels:
        app: database
    spec:
      containers:
      - name: database
        image: gcr.io/YOUR_PROJECT_ID/database:v1
        ports:
        - containerPort: 3306
        env:
        - name: MYSQL_ROOT_PASSWORD
          value: rootpassword
---
apiVersion: v1
kind: Service
metadata:
  name: database
spec:
  ports:
  - port: 3306
  selector:
    app: database

    YOUR_PROJECT_IDは自分のプロジェクトIDに置き換えてください

ステップ7: アプリケーションのデプロイ

  1. 作成したマニフェストファイルを適用します：

    kubectl apply -f frontend-deployment.yaml
kubectl apply -f backend-deployment.yaml
kubectl apply -f database-deployment.yaml

  2. デプロイメントの状態を確認します：

    kubectl get deployments
kubectl get pods
kubectl get services

    以下の説明では、kubectl get podsの出力結果のNAME列に表示されている文字列を「pod名」としています。

  3. 【追加】 単体テストをします。：
    database：

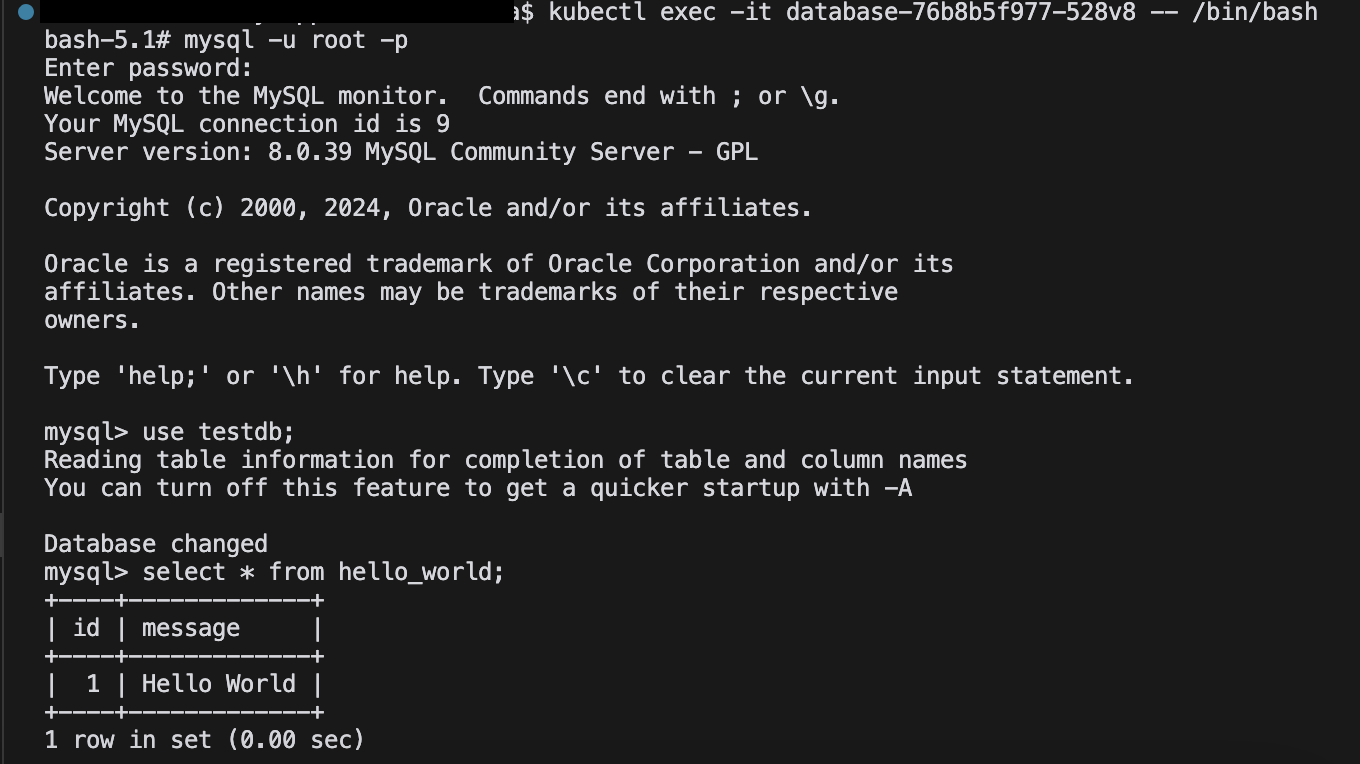

    kubectl exec -it <databaseのpod名> -- /bin/bashでコンテナ内に入り、以下を順に実行します。

    mysql -u root -p
use testdb;
select * from hello_world;

    Hello Worldと表示されればOKです。

    backend：
    kubectl logs <backendのpod名>で以下のようなログが表示されればOKです。

    以下のようなログが出力される場合は、database podのコンテナの起動が完了する前にbackend podのコンテナが起動してしまい、接続が上手くいっていません。podをkubectl rollout restart deployment backendで再起動してください。

    Server running on port 5001
Error connecting to database: Error: connect ECONNREFUSED 172.18.0.2:3306
    at TCPConnectWrap.afterConnect [as oncomplete] (net.js:1159:16) {
  errno: -111,
  code: 'ECONNREFUSED',
  syscall: 'connect',
  address: '172.18.0.2',
  port: 3306,
  fatal: true
}

    :

    frontend：
    docker logs <frontendのpod名>で以下のようなログが表示されればOKです。

  4. 結合テストをします。：
    フロントエンドサービスの外部IPアドレスを取得します。

    kubectl get service frontend

    EXTERNAL-IPに表示されているIPアドレスにアクセスして、以下のような画面が表示されれば成功です。

ステップ8: アプリケーションへの後始末

  1. クリーンアップ
    ハンズオンが終了したら、リソースを削除してコストを節約します：
    クラスタを削除します：

    gcloud container clusters delete my-cluster --zone=us-central1-a

    Container Registryの画像を削除します：

    gcloud container images delete gcr.io/YOUR_PROJECT_ID/frontend:v1 --force-delete-tags
gcloud container images delete gcr.io/YOUR_PROJECT_ID/backend:v1 --force-delete-tags
gcloud container images delete gcr.io/YOUR_PROJECT_ID/database:v1 --force-delete-tags

    YOUR_PROJECT_IDは自分のプロジェクトIDに置き換えてください

作業用フォルダ内ディレクトリ構造
