MIDIシンセサイザユニットとM5StickCPlusで、エアードラム

M5Stack用MIDIシンセサイザユニット（SAM2695）を使って、エアードラムを作った。

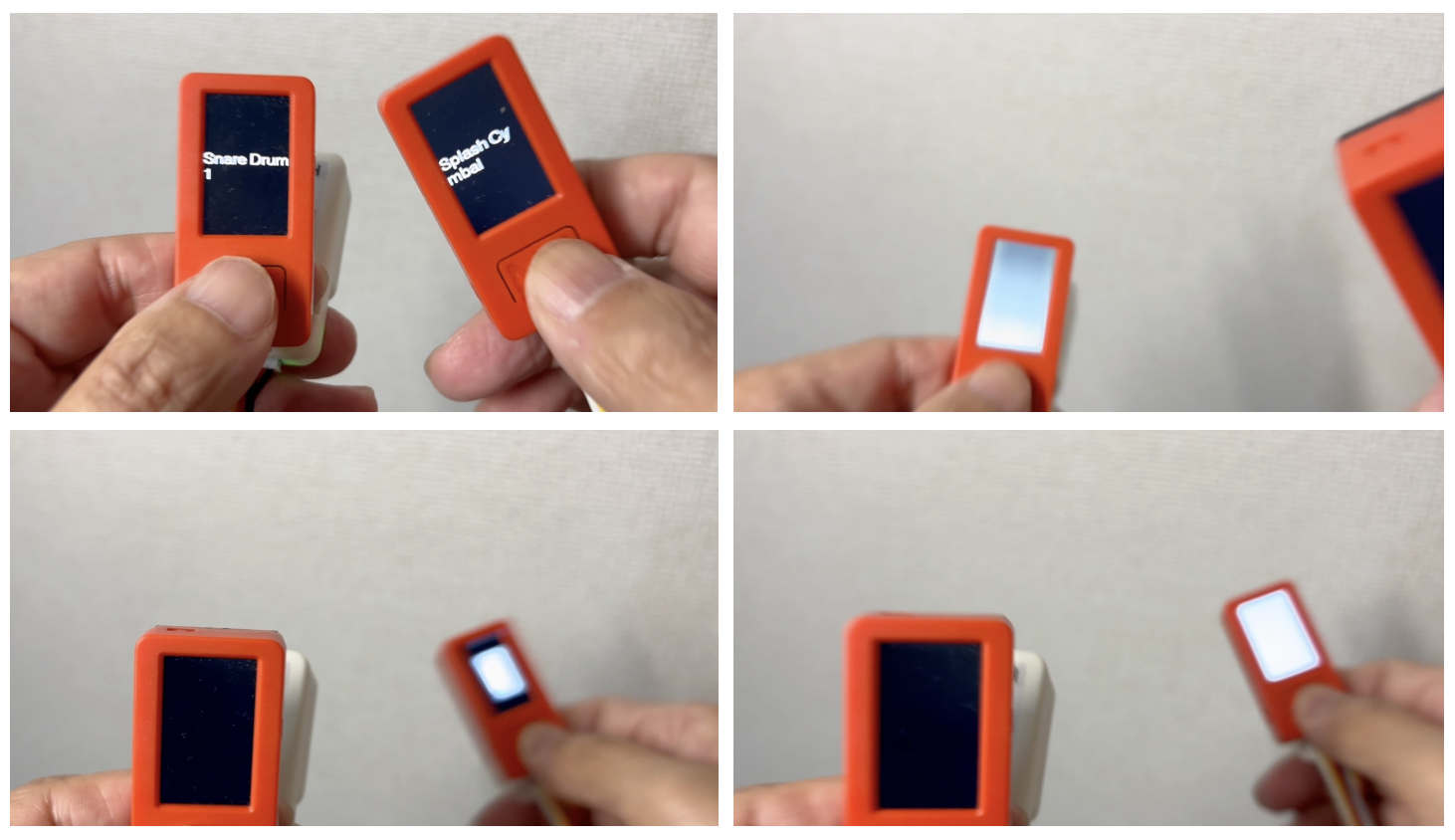

M5StickCPlusの内蔵IMUセンサーの角速度(ジャイロ)センサーを使って、振った時に画面が光って、ドラム音がでるようにした。
M5StickCPlusのボタンAを押すと、音を15種類変更することができるようにした。
左右２セット用意することで、エアードラムで遊べる。

エアードラムの動画はこちら

#include <M5StickCPlus.h>
#include "M5UnitSynth.h"

M5UnitSynth synth;

// 加速度データ格納用

float accX, accY, accZ;
float gyroX, gyroY, gyroZ;
float gyroMagnitude;
float gyroMagnitudelimit = 800; //right1000 left800

int mode = 9;  //default for 57:Crash Cymbal 2

void setup() {
  M5.begin();
  M5.Lcd.setRotation(0); // 縦表示に設定
  M5.Lcd.fillScreen(TFT_BLACK); // 画面を黒で初期化
  M5.Lcd.setTextColor(TFT_WHITE);
  M5.Lcd.setCursor(50, 100, 4);
  M5.Lcd.print("start");
  M5.IMU.Init();
  Serial.begin(115200);
  synth.begin(&Serial2, UNIT_SYNTH_BAUD, 33, 32);
  synth.setInstrument(0, 9, SynthDrum);  // synth drum
}

void loop() {
  M5.update();
  auto now = millis();

  M5.IMU.getAccelData(&accX, &accY, &accZ);
  M5.IMU.getGyroData(&gyroX, &gyroY, &gyroZ);
  gyroMagnitude = sqrt((gyroX * gyroX) + (gyroY * gyroY) + (gyroZ * gyroZ));

  if (M5.BtnA.wasPressed()){
    mode = (mode + 1) % 15;

      switch (mode) {
        case 0:
          M5.Lcd.fillScreen(TFT_BLACK);
          M5.Lcd.setCursor(0, 100, 4);
          M5.Lcd.print("Snare Drum1");
          break;
        case 1:
          M5.Lcd.fillScreen(TFT_BLACK);
          M5.Lcd.setCursor(0, 100, 4);
          M5.Lcd.print("Hand Clap");
          break;
        case 2:
          M5.Lcd.fillScreen(TFT_BLACK);
          M5.Lcd.setCursor(0, 100, 4);
          M5.Lcd.print("Closed Hi Hat");
          break;
        case 3:
          M5.Lcd.fillScreen(TFT_BLACK);
          M5.Lcd.setCursor(0, 100, 4);
          M5.Lcd.print("Pedal Hi-Hat");
          break;
        case 4:
          M5.Lcd.fillScreen(TFT_BLACK);
          M5.Lcd.setCursor(0, 100, 4);
          M5.Lcd.print("Crash Cymbal1");
          break;
        case 5:
          M5.Lcd.fillScreen(TFT_BLACK);
          M5.Lcd.setCursor(0, 100, 4);
          M5.Lcd.print("Ride Cymbal1");
          break;
        case 6:
          M5.Lcd.fillScreen(TFT_BLACK);
          M5.Lcd.setCursor(0, 100, 4);
          M5.Lcd.print("Tambourine");
          break;
        case 7:
          M5.Lcd.fillScreen(TFT_BLACK);
          M5.Lcd.setCursor(0, 100, 4);
          M5.Lcd.print("Splash Cymbal");
          break;
        case 8:
          M5.Lcd.fillScreen(TFT_BLACK);
          M5.Lcd.setCursor(0, 100, 4);
          M5.Lcd.print("Cowbell");
          break;
        case 9:
          M5.Lcd.fillScreen(TFT_BLACK);
          M5.Lcd.setCursor(0, 100, 4);
          M5.Lcd.print("Crash Cymbal2");
          break;
        case 10:
          M5.Lcd.fillScreen(TFT_BLACK);
          M5.Lcd.setCursor(0, 100, 4);
          M5.Lcd.print("High Timbale");
          break;
        case 11:
          M5.Lcd.fillScreen(TFT_BLACK);
          M5.Lcd.setCursor(0, 100, 4);
          M5.Lcd.print("Low Timbale");
          break;
        case 12:
          M5.Lcd.fillScreen(TFT_BLACK);
          M5.Lcd.setCursor(0, 100, 4);
          M5.Lcd.print("Low Agogo");
          break;
        case 13:
          M5.Lcd.fillScreen(TFT_BLACK);
          M5.Lcd.setCursor(0, 100, 4);
          M5.Lcd.print("Long Whisle");
          break;
        case 14:
          M5.Lcd.fillScreen(TFT_BLACK);
          M5.Lcd.setCursor(0, 100, 4);
          M5.Lcd.print("Short Guiro");
          break;
      }
  }

  if(gyroMagnitude > gyroMagnitudelimit){
      switch (mode) {
        case 0:
          synth.setNoteOn(9, 38, 127); //38: Snare Drum1
          glitter();
          break;
        case 1:
          synth.setNoteOn(9, 39, 127); //39: Hand Clap
          glitter();
          break;
        case 2:
          synth.setNoteOn(9, 42, 127); //42: Closed Hi Hat
          glitter();
          break;
        case 3:
          synth.setNoteOn(9, 44, 127); //44: Pedal Hi-Hat
          glitter();
          break;
        case 4:
          synth.setNoteOn(9, 49, 127); //49: Crash Cymbal 1
          glitter();
          break;
        case 5:
          synth.setNoteOn(9, 51, 127); //51: Ride Cymbal 1
          glitter();
          break;
        case 6:
          synth.setNoteOn(9, 54, 127); //54: Tambourine
          glitter();
          break;
        case 7:
          synth.setNoteOn(9, 55, 127); //55: Splash Cymbal
          glitter();
          break;
        case 8:
          synth.setNoteOn(9, 56, 127); //56: Cowbell
          glitter();
          break;
        case 9:
          synth.setNoteOn(9, 57, 127); //57: Crash Cymbal 2
          glitter();
          break;
        case 10:
          synth.setNoteOn(9, 65, 127); //65: High Timbale
          glitter();
          break;
        case 11:
          synth.setNoteOn(9, 66, 127); //66: Low Timbale
          glitter();
        break;
        case 12:
          synth.setNoteOn(9, 68, 127); //68: Low Agogo
          glitter();
          break;
        case 13:
          synth.setNoteOn(9, 72, 127); //72: Long Whisle
          glitter();
          break;
        case 14:
          synth.setNoteOn(9, 73, 127); //73: Short Guiro
          glitter();
          break;
      }
  }
}


void glitter(){
  M5.Lcd.fillRect(60, 110, 15, 20, WHITE);
  delay(15);
  M5.Lcd.fillRect(45, 80, 45, 80, WHITE);
  delay(15);
  M5.Lcd.fillRect(30, 50, 75, 140, WHITE);
  delay(15);
  M5.Lcd.fillScreen(WHITE);
  delay(20);
  M5.Lcd.fillScreen(BLACK);
}

おわりに

MIDIシンセサイザユニットを使い、振ることでドラム音が鳴る仕組みを作りました。この小さな軽いユニットを楽しむ方法として考えたのがエアードラムです。ドラム音・パーカッション音が身近になりました。
