はじめに

今回も前回に引き続き、Squama Ethernetを使います。
テーマはI2C通信です。

ハードウェア

I2Cデバイス

I2Cのテストのため、16bit ADCのADS1115を使いたいと思います。
AdafruitがADS1115の基板を販売しているのでArduinoライブラリもあります。
最近はAmazonでも同等基板が売っているので入手性も良いです。(例えばこちら)

データシートも一応見ましょうね。(日本語訳するなら全部やってほしいですねｗ こちら)

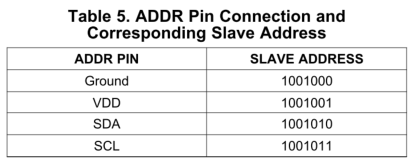

I2Cアドレス

データシート参照してください。

センシングするデバイス

これは何でも良いのですけれど、手元にあったロードセルを使います。
秋月電子で売っているやつですね。

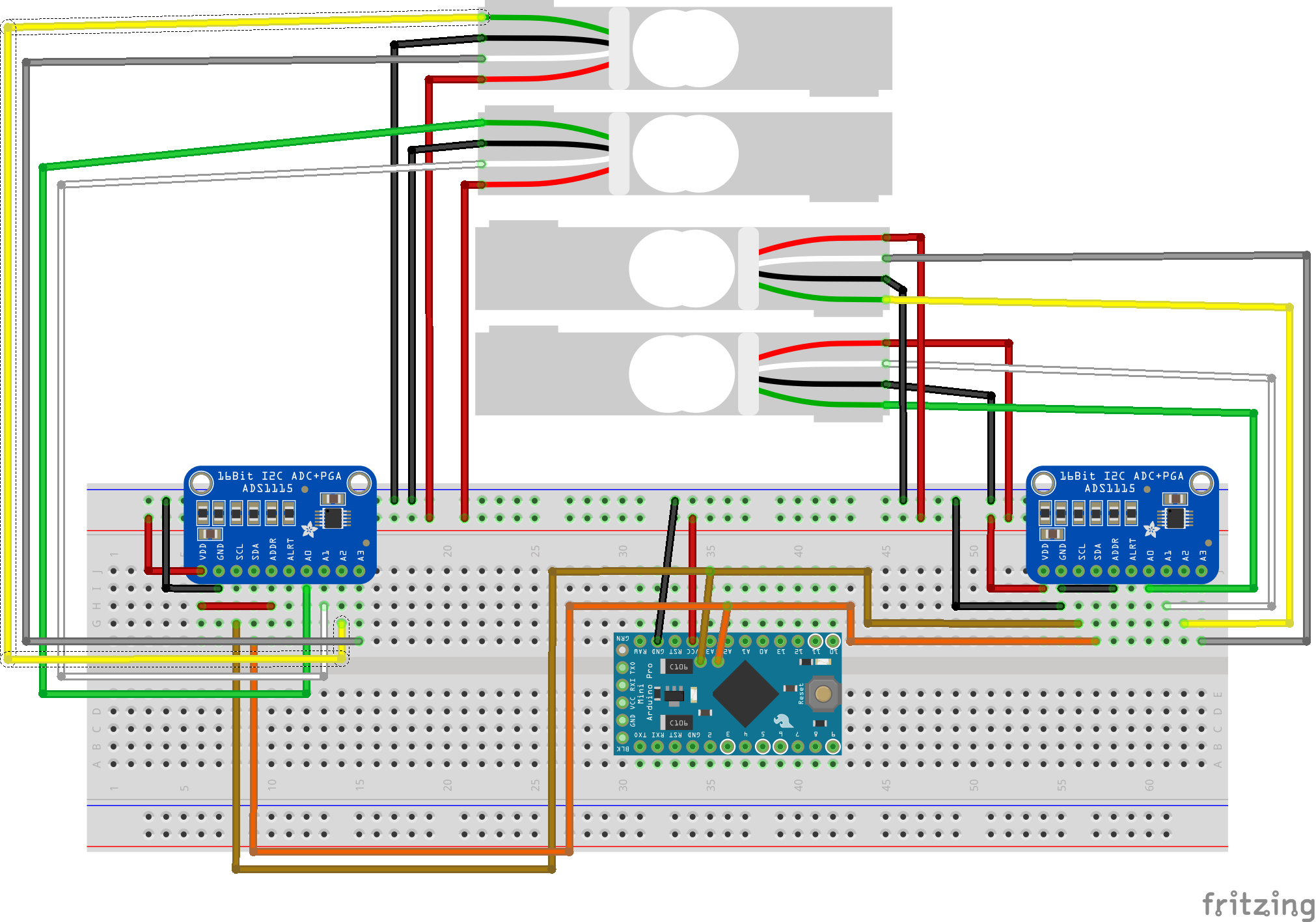

ブレッドボードによる配線

FritzingにSquama Ethernetが無いので、代わりにArduino Pro Miniで記載していますが、下記のように配線します。
I2CのSDAとSCLは使用する基板ごと適宜読み替えていただければと思います。
Amazonで買ったら2個付いているので、2個使ってしまいましょう。
(また、後述のソフトでは、ロードセルを1つしか接続していません。手元に4つ無くて…すみません…)

ソフトウェア

ADS1115 ライブラリ

Adafruitのライブラリはこちら。
事前にArduinoにインポートしてください。

ソースコード

# include <SPI.h>
# include <Ethernet2.h>
# include <EthernetUdp2.h>

# include <Adafruit_ADS1X15.h>

// ------ADS1115-------
Adafruit_ADS1115 ads_1;  /* Use this for the 16-bit version */
Adafruit_ADS1115 ads_2;  /* Use this for the 16-bit version */
Adafruit_ADS1115 ads_3;  /* Use this for the 16-bit version */
float multiplier_1 = 0.1875F;
float multiplier_2 = 0.1875F;
float multiplier_3 = 0.1875F;

// ------Ethernet-------
byte mac[] = {
  0xA8, 0x61, 0x0A, 0xAE, 0x66, 0xC7
};

IPAddress ip(192, 168, 0, 11);   // 自身のIPアドレス
unsigned int localPort = 10000;

IPAddress destIP (192, 168, 0, 1);  //相手のPCのIPアドレス
int destPort = 20000;  //send側ポート

EthernetUDP Udp;


float set_maltiplier(adsGain_t gain) {
  float ret = 0;
  if (gain == GAIN_TWOTHIRDS) {
    ret = 0.1875;
  } else if (gain == GAIN_ONE) {
    ret = 0.125;
  } else if (gain == GAIN_TWO) {
    ret = 0.0625;
  } else if (gain == GAIN_FOUR) {
    ret = 0.03125;
  } else if (gain == GAIN_EIGHT) {
    ret = 0.015625;
  } else if (gain == GAIN_SIXTEEN) {
    ret = 0.0078125;
  }
  return ret;
}

float setup_ads(Adafruit_ADS1115 &ads, int address, adsGain_t gain) {
  ads.setGain(gain);
  // i2c address
  ads.begin(address);
  return set_maltiplier(gain);
}

void setup() {
  // put your setup code here, to run once:
  // ------Ethernet-------
  Ethernet.init(10);  // CS信号設定. Most Arduino shields
  Ethernet.begin(mac, ip);
  Udp.begin(localPort);

  // ------ADS1115-------
  multiplier_1 = setup_ads(ads_1, 0x49, GAIN_SIXTEEN);
  multiplier_2 = setup_ads(ads_2, 0x49, GAIN_ONE);
  multiplier_3 = setup_ads(ads_3, 0x48, GAIN_ONE);
}

void loop() {
  // put your main code here, to run repeatedly:
  int16_t results = ads_1.readADC_Differential_0_1();
  float multi = results * multiplier_1;
  int16_t results_2 = ads_2.readADC_Differential_2_3();
  float multi_2 = results_2 * multiplier_2;
  int16_t results_3 = ads_3.readADC_Differential_0_1();
  float multi_3 = results_3 * multiplier_3;
  int16_t results_4 = ads_3.readADC_Differential_2_3();
  float multi_4 = results_4 * multiplier_3;

  sendUDP(results, multi, results_2, multi_2, results_3, multi_3, results_4, multi_4);
}

void sendUDP(int16_t i_val, float val, int16_t i_val_2, float val_2, int16_t i_val_3, float val_3, int16_t i_val_4, float val_4) {
  // UDP SEND
  int digit = 4;
  Udp.beginPacket(destIP, destPort);
  Udp.print(millis() / 1000, DEC);
  Udp.write(",");
  Udp.print(i_val);
  Udp.write(",");
  Udp.print(val, digit);
  Udp.write(",");
  Udp.print(i_val_2);
  Udp.write(",");
  Udp.print(val_2, digit);
  Udp.write(",");
  Udp.print(i_val_3);
  Udp.write(",");
  Udp.print(val_3, digit);
  Udp.write(",");
  Udp.print(i_val_4);
  Udp.write(",");
  Udp.print(val_4, digit);

  Udp.write("\n");
  Udp.endPacket();
}

ほとんどサンプルを利用しています。
1つの基板で2つのゲインを使用したかったので、ads_1とads_2で分けていますが、ライブラリの改良で1つにまとめることが出来そうですね。

また、ADS1115の通信機能として、single-shot modeとcontinuous modeというのがあります。
今回は１つずつのチャンネルを single-shot mode にてデータ受信しているため、continuous mode より時間がかかっています。
continuous modeのテストも行いましたが、複数chを受け取るため今回使用していないALRTPinを使って処理しないといけないっぽいため、諦めました。
1ch分なら雑な設計かもしれませんがALRTPinを使わずにcontinuous modeで受信できます。

ちなみに、UDPのデータレートですが、ADS1115を2つ使って4ch分のデータをUDPでPCに送信しているのをWireSharkで確認したところ、大体20FPSでした。

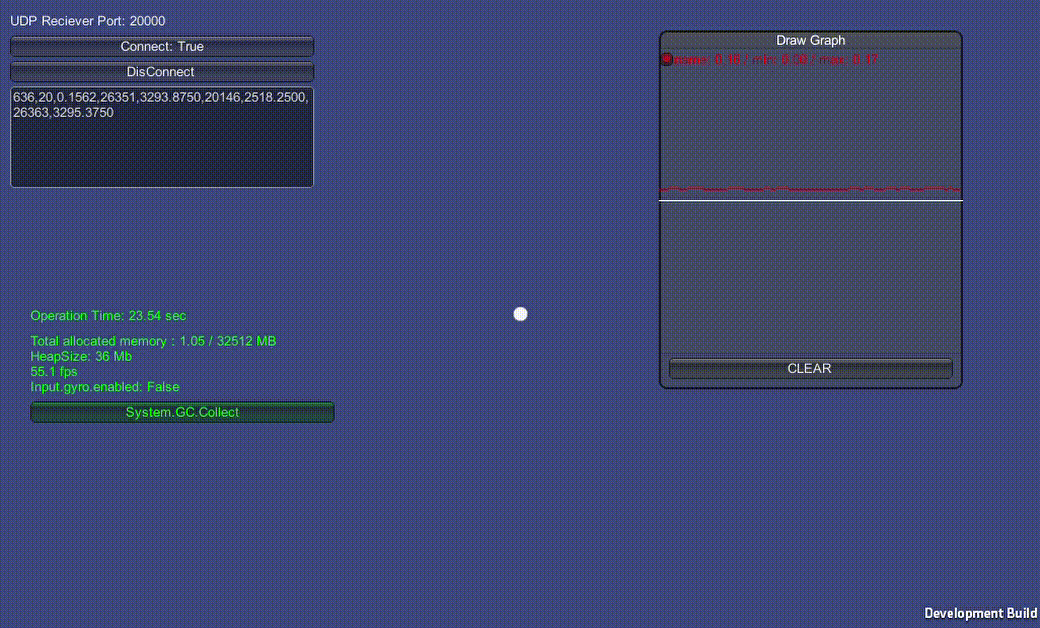

データの受信と簡単なビジュアライズ

今回もUnityでUDPを受信しています。左上の文字列が受信データとなります。
4chのうち、1chにしかロードセルを付けておらず、それ以外のchは3.3Vをそのまま突っ込んでいたりしていますのでご了承ください。

その1chのロードセルから受けた値を赤線グラフにしているのと、その値で円のScaleを変えています。
ロードセルに加える力に応じて電圧値が変化するので、グラフと円のサイズが変わるのが分かるかと思います。

おわりに

Squama Ethernet でI2C通信してみました。
やはり基板サイズが小さめでイーサネット接続できるSquama Ethernet はイイですね。便利。

課題としては、continuous modeでしょうか。20FPSではちょっと遅いですもんね。
I2C通信の速度アップで高速に出来るかもしれません。

最後に、ADS1115のゲインのことやUnityの部分など、結構端折って書いているため、備忘録感が強くなってしまっています。
もっとちゃんと書くべきですね…
