ブロックエレベータのプログラム書いてみた。

Last updated at Posted at 2024-05-17

準備

  • プログラムはNanoBoardAGを使用する為Scratch1.4をベースにしたものです。
  • プログラムのインストールとセット方法等
    ちっちゃいものくらぶ：NanoBoardAG
    （https://tiisai.ddo.jp/?page_id=935）
  • Scratchを立上げる時は「NanoBoardAGWithMotors.image」を選択。
  • 入力ボタン

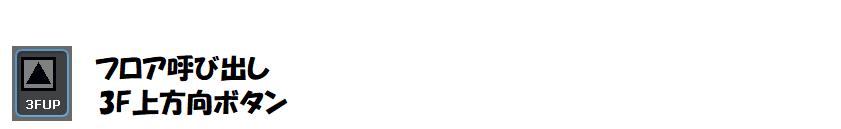

    • 各フロア　呼び出しボタン(抵抗A)

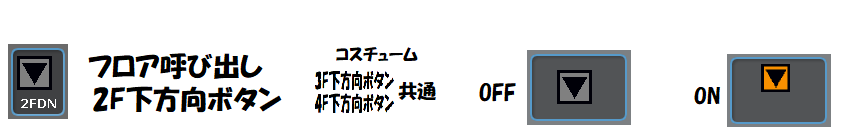

      1F-上階へ　2F-下階へと上階へ　3F-下階へと上階へ　4F-下階へ
    • カゴ内　行先階ボタンと開閉ボタン（抵抗B)

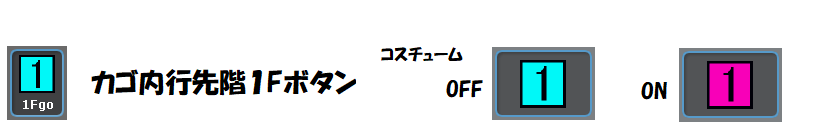

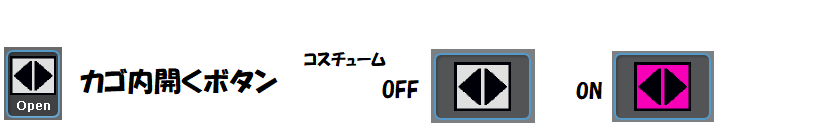

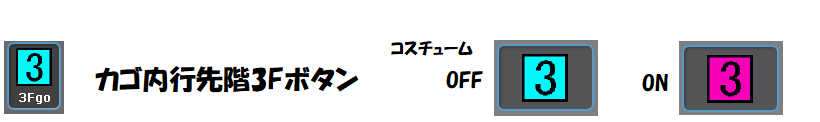

      1F　2F　3F　4F　開く　閉じる
    • 扉開閉検知ボリューム（抵抗C)

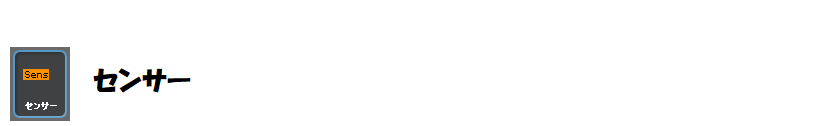

    • カゴ位置検知　マイクロSW（抵抗D)
  • モーター出力２つ

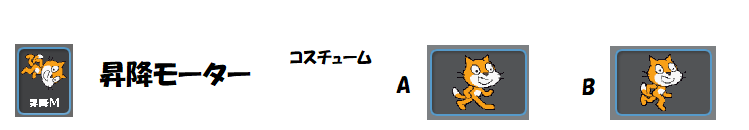

    • 昇降用モーター（A-M1)
    • 扉開閉モーター（B-M2)

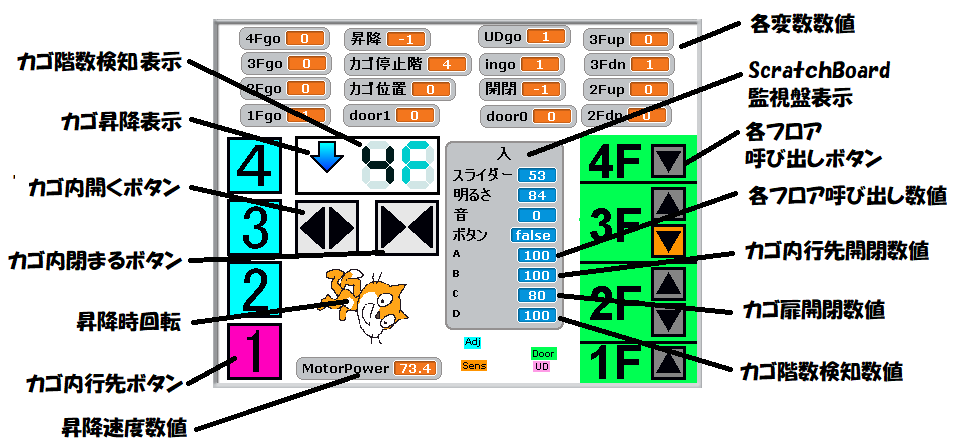

  • Scratch Board 監視盤の抵抗センサーの値の範囲はは0～100です。
    単位はΩ（オーム）ではない。非接触時は0,完全接触時は100で表示。

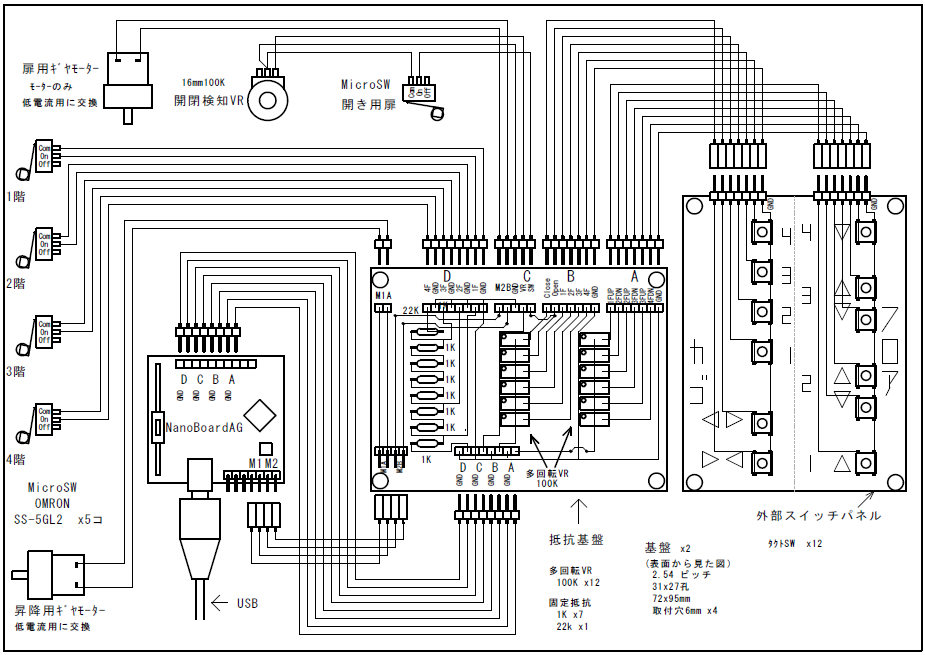

配線図


ステージ全体

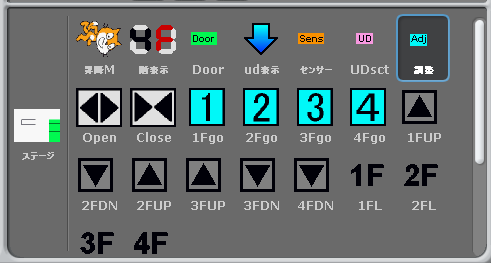

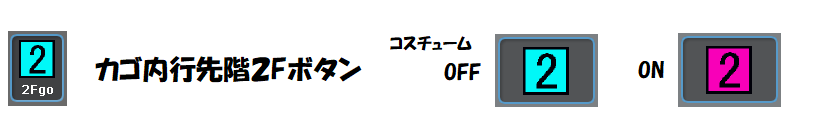

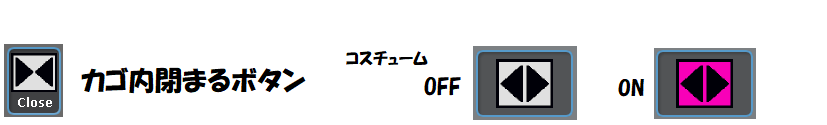

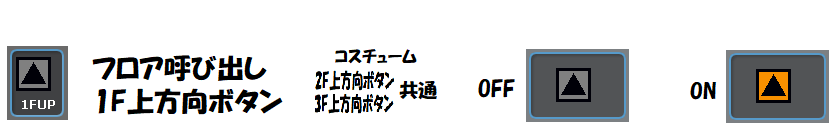

全スプライト

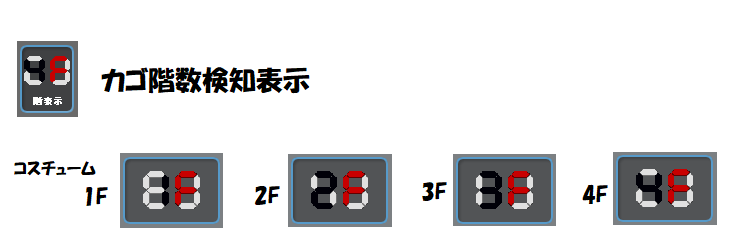

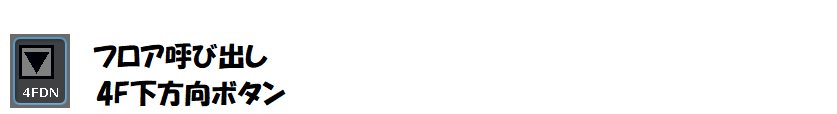

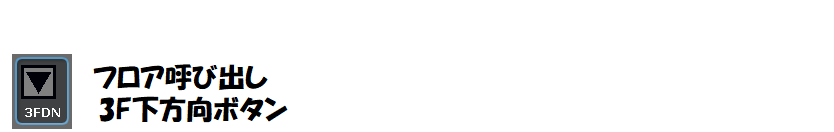

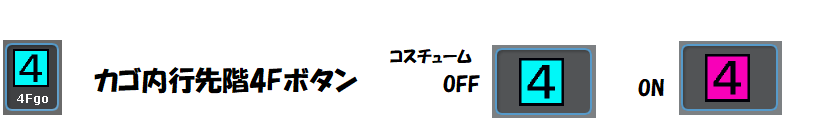

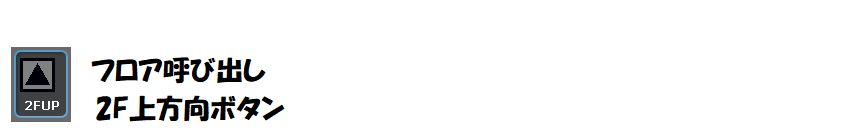

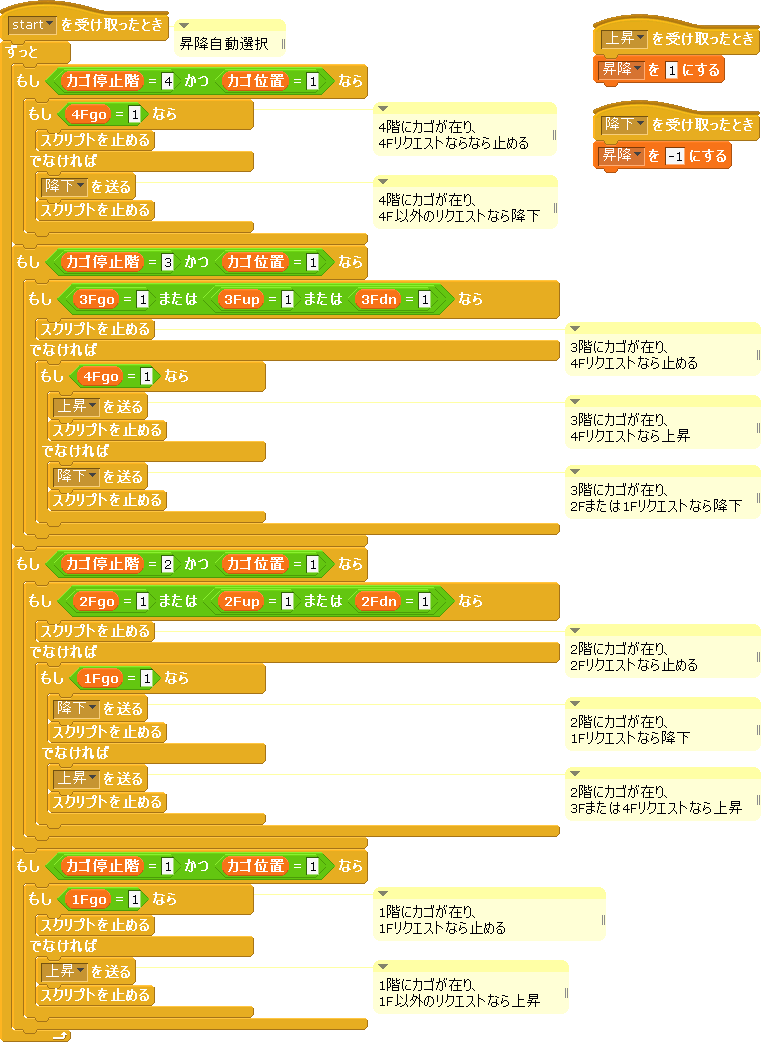

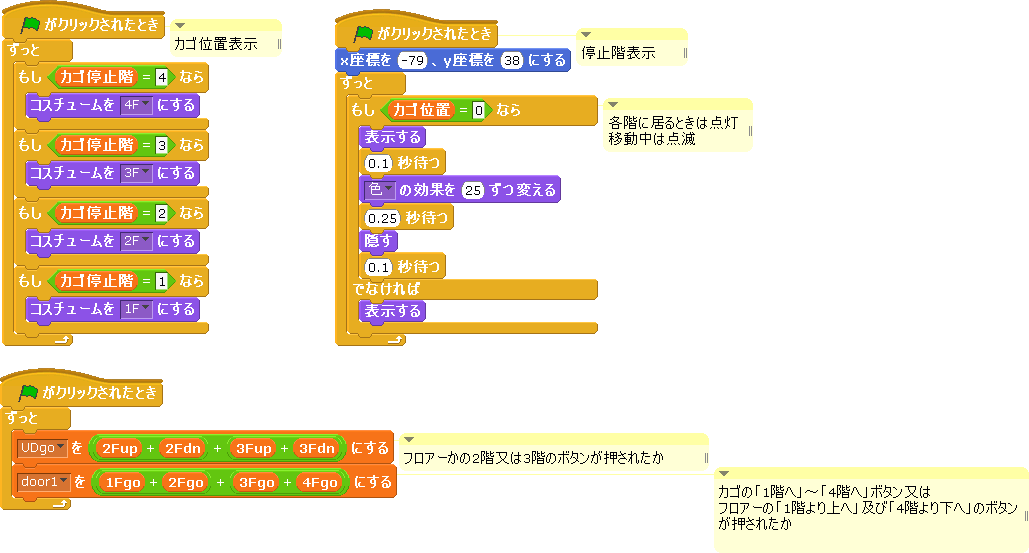

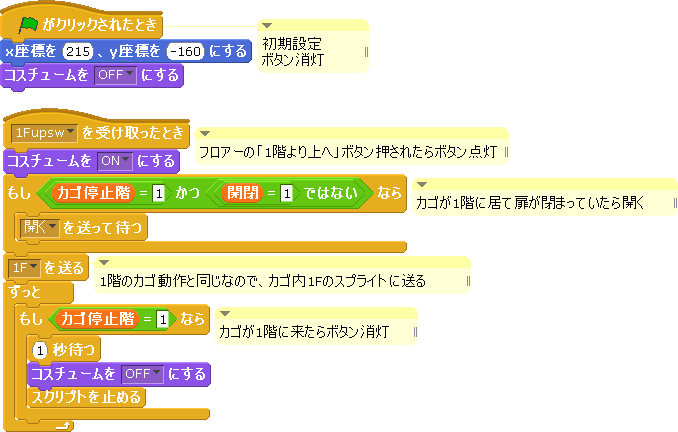

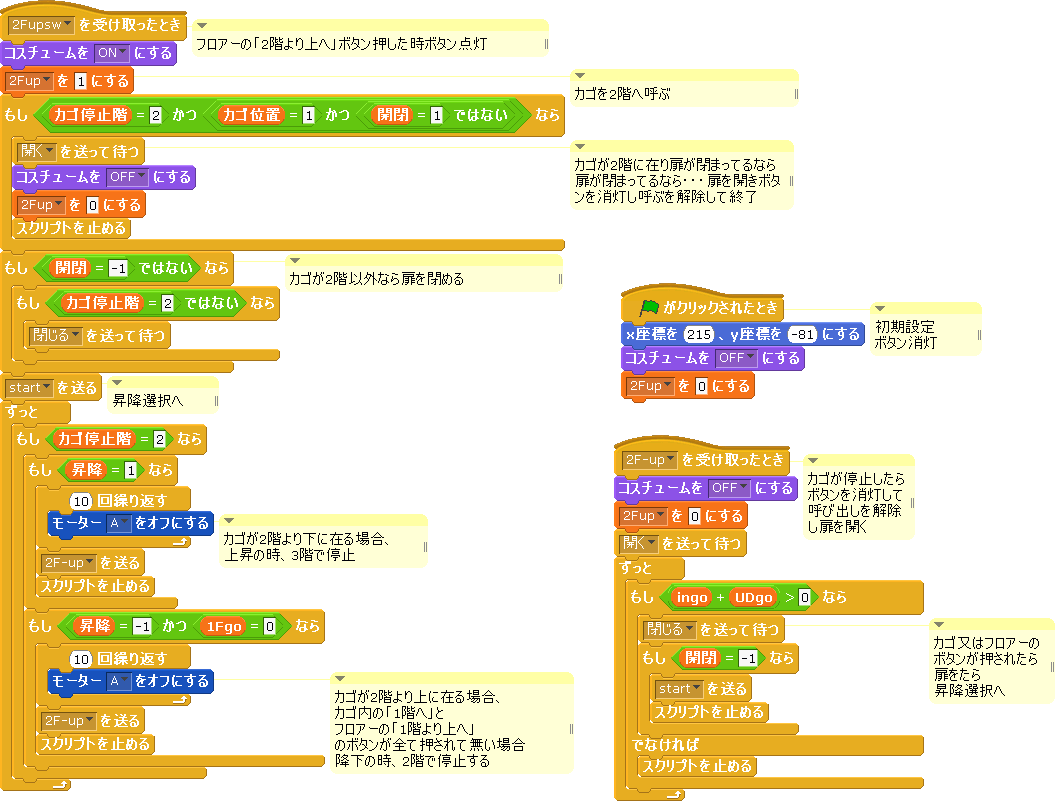

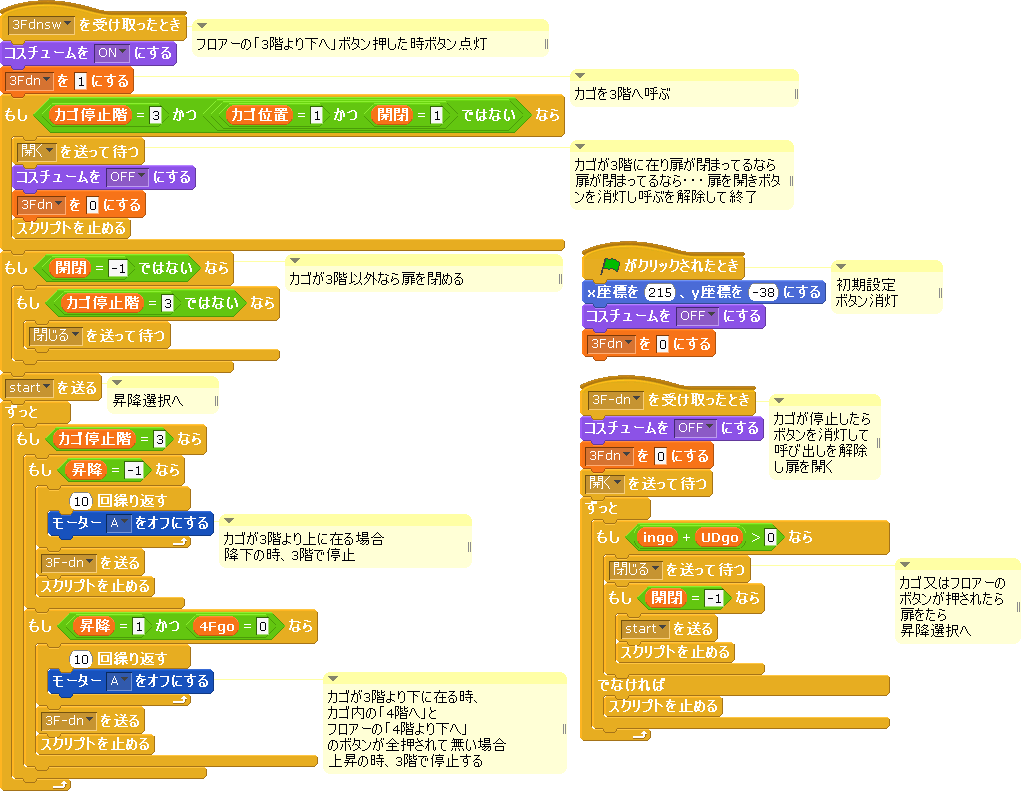

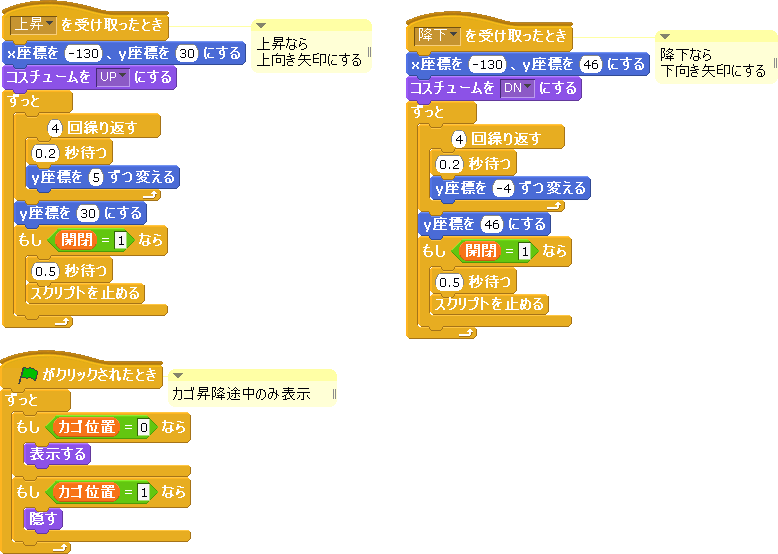

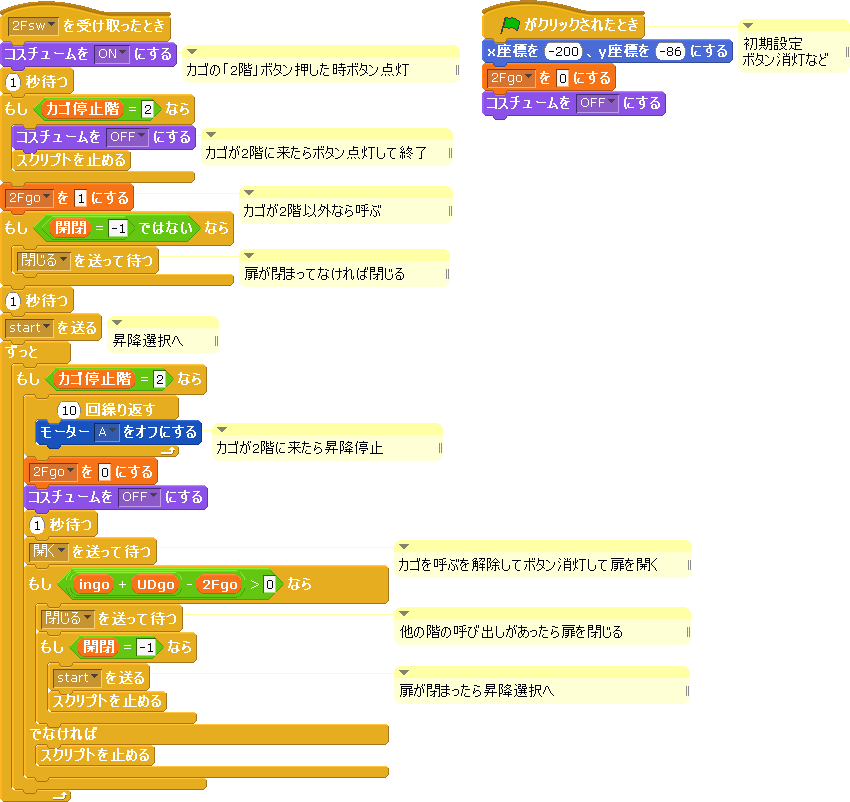

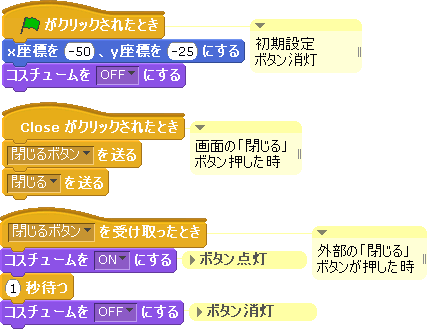

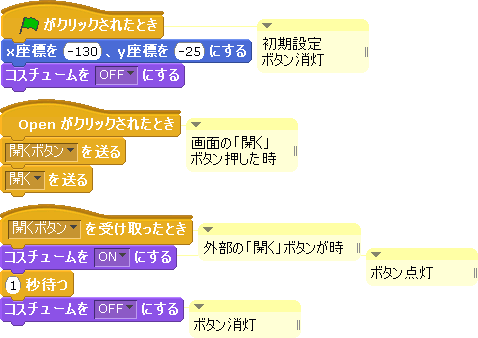

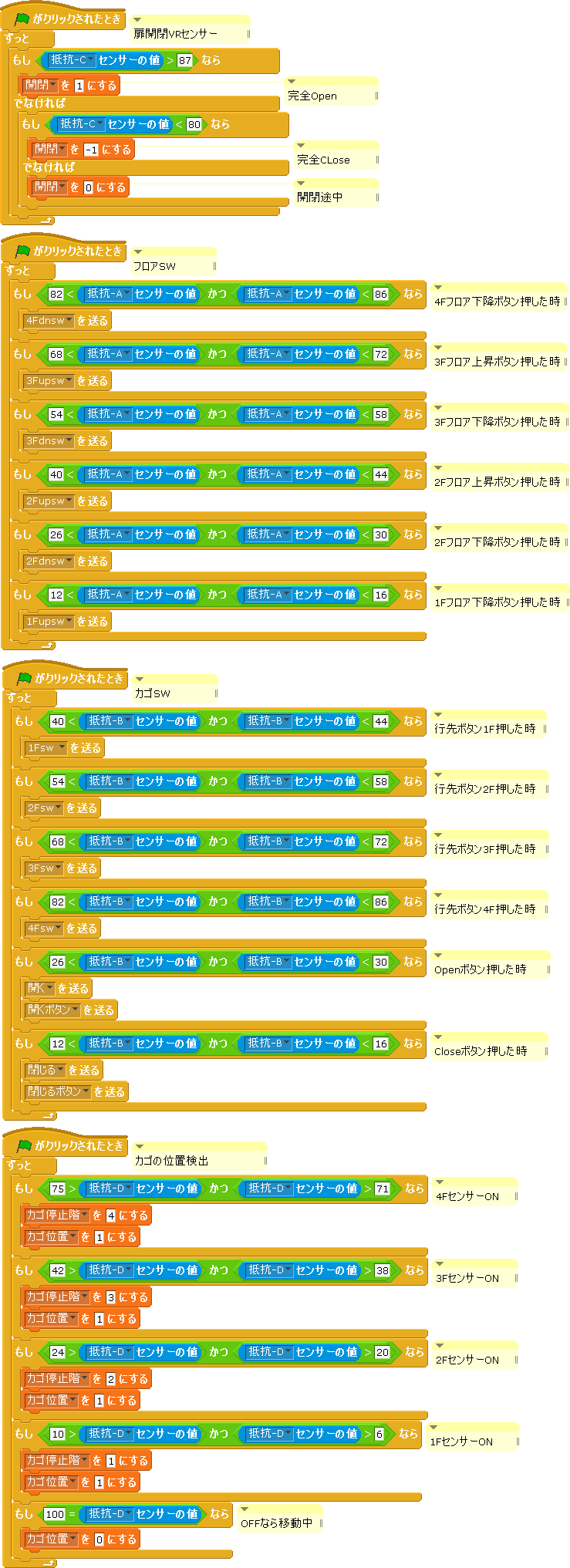

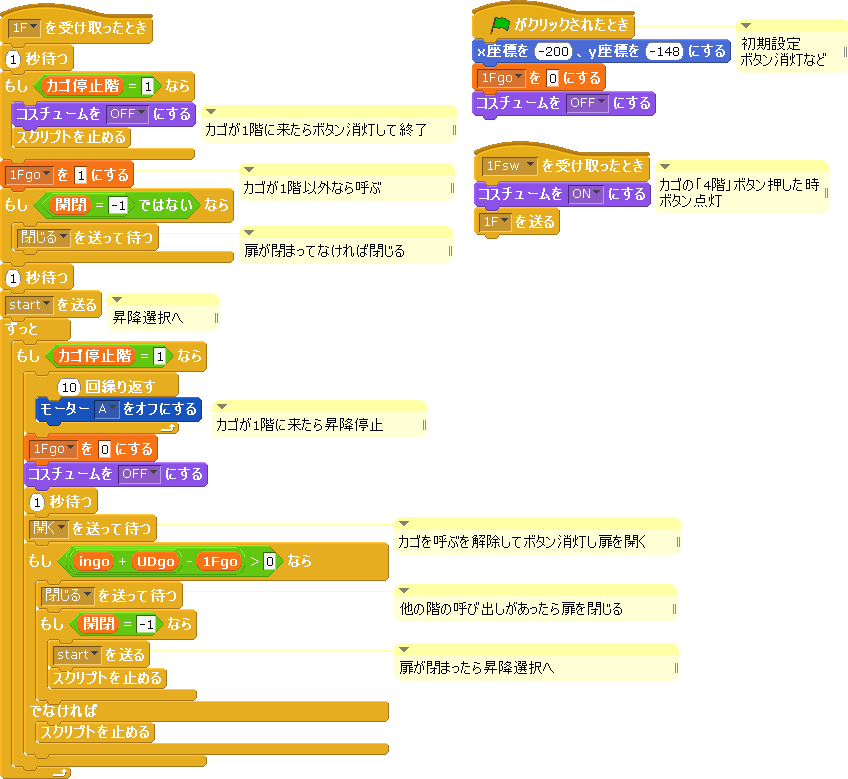

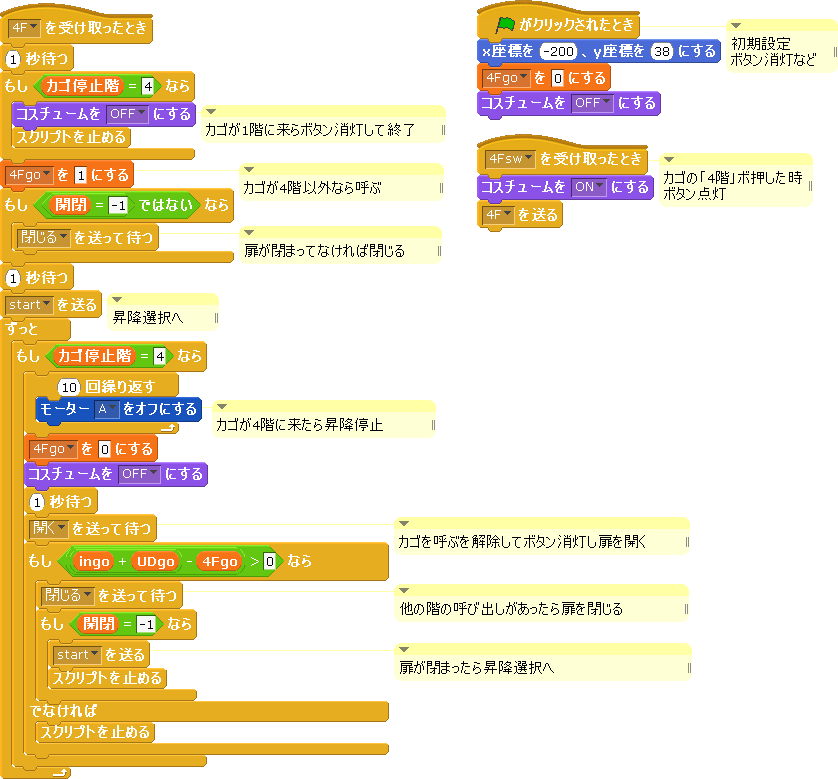

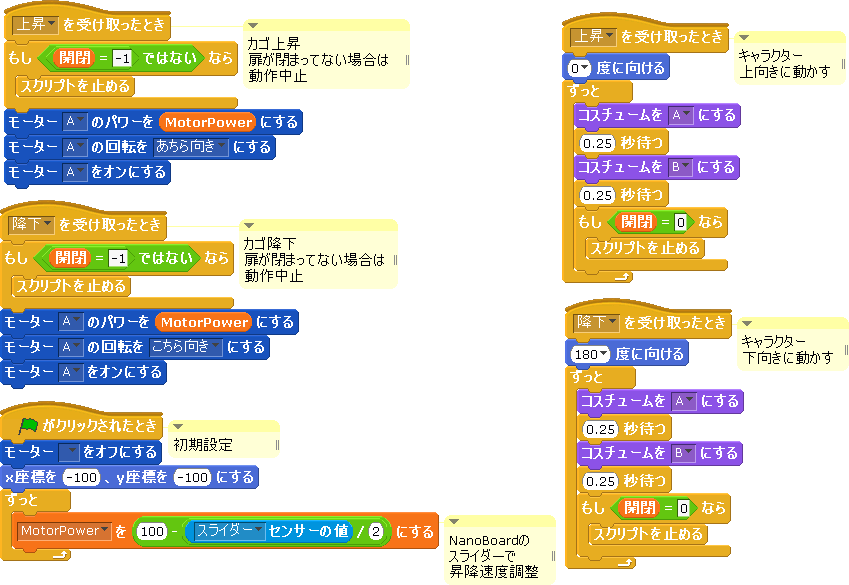

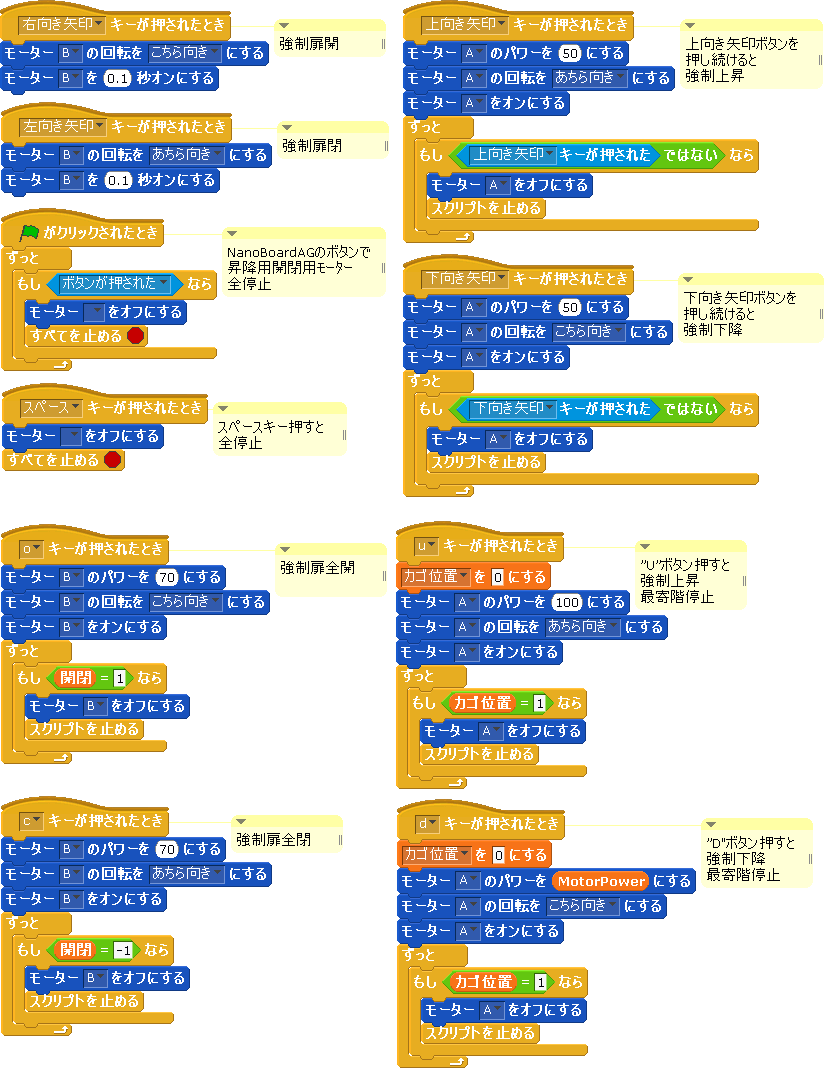

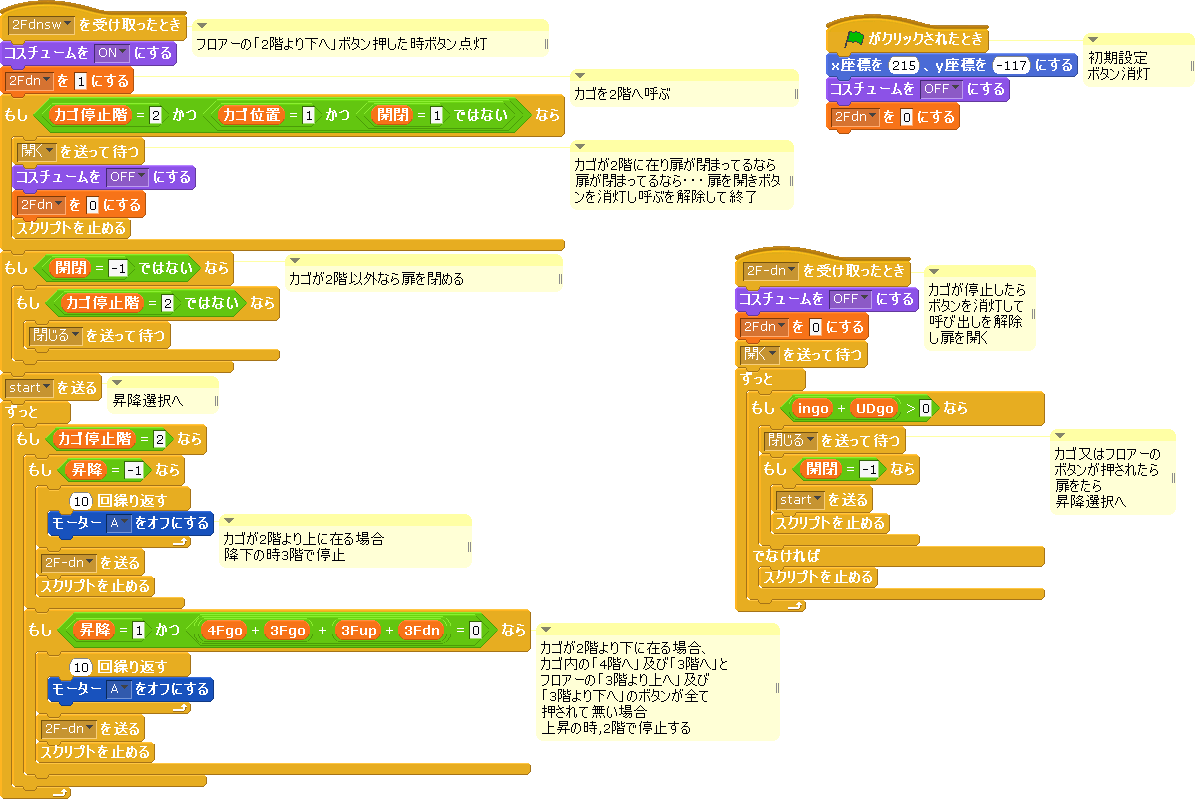

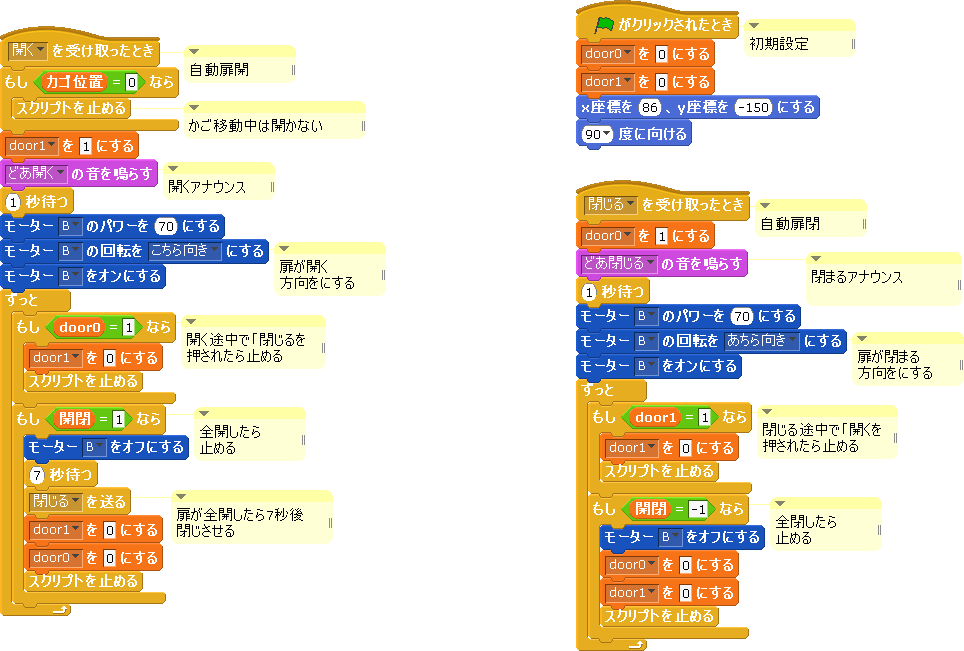

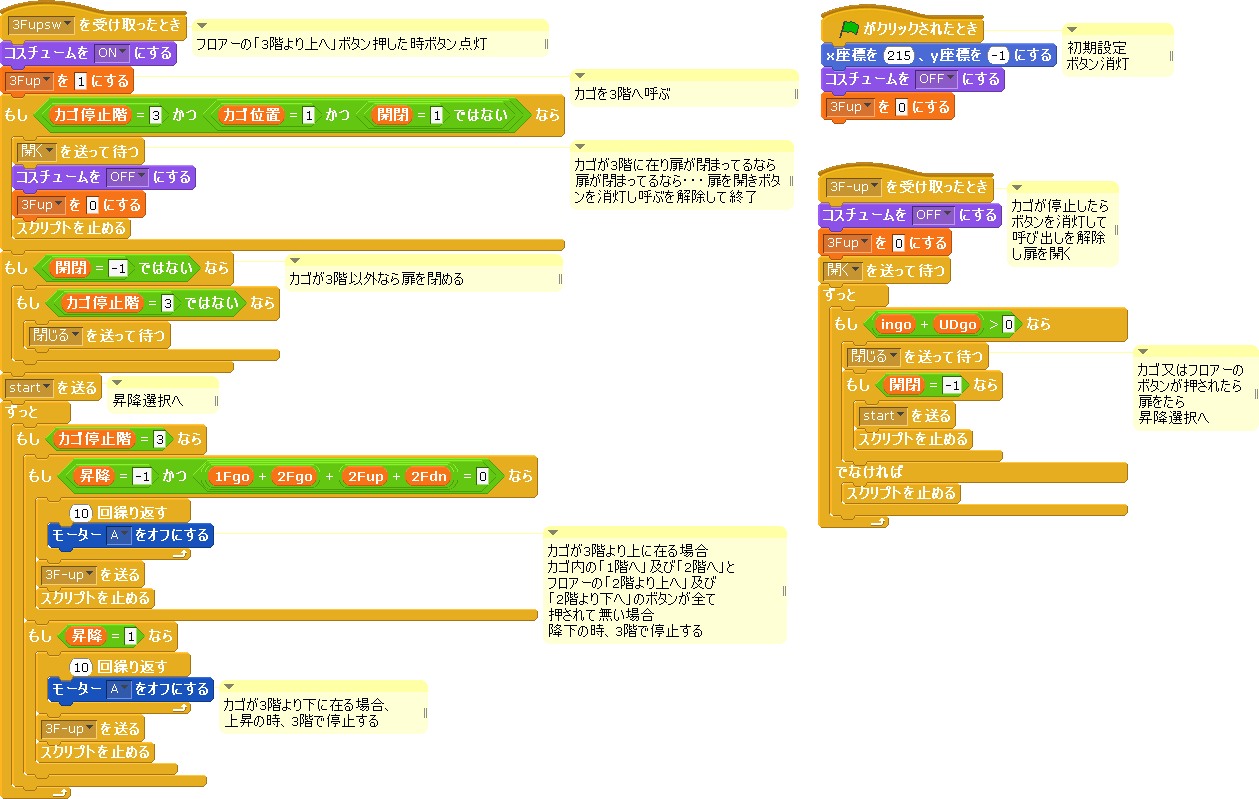

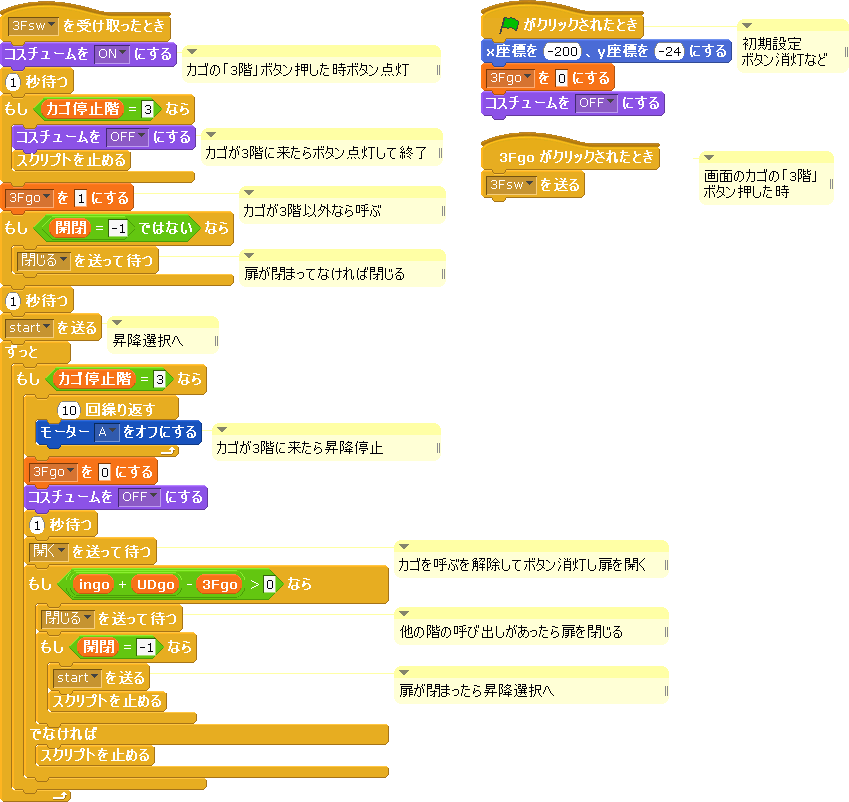

各スクリプト




　

　

　

　
