Kong Buttonを作ってみた

Last updated at Posted at 2024-12-08

本記事は「Kong Advent Calendar 2024」の9日目のエントリで、API GatewayのKongを体感的に使えるKong Buttonを作ってみます

ChatGPT/OpenAI APIに代表されるように、世の中APIの必要性は増すばかり。そんなAPIを統合的に管理するKong API Gatewayの需要が高まってきています。
ここでは、ボタンを押すとKong API Gateway上の様々なAPIに接続し、APIを効率的に管理する仕組みを作ります。

まずはシンプルに、ボタンを押すとKong Gateway上のLINE Messaging APIにつながり、「家に帰るよ」メッセージを送る、Kong Dash Buttonを作ります。

この記事で学べる事

A. Kong API Gatewayの設定方法を理解する
B. メッセージAPI（LINE Notify）の使い方が学べる
C. IoTデバイス（Arduino/M5Stack）でAPIが使えようになる

フリスクサイズのボタンを押すことにより、様々なAPIをキックして、便利に使えるデバイスを作ります。

スクリーンショット 2024-08-13 17.42.54.png

Kong Dash Buttonの作り方はざっとこんな感じ

ハードウェアで必要なもの

  1. Kong API Gatewayの立ち上げ
  2. 最初のAPI httpbinに接続
  3. LINE Notifyの設定
  4. Kong上にLINE Notifyをセットアップ
  5. M5Stickでボタンを作って組み合わせて完成！

スクリーンショット 2024-08-13 18.01.19.png
(一番上のユースケース、お家に帰るよボタン、を作ります)

ハードウェアで必要なもの

以下のようなデバイス、部品をそろえてKong Dash Buttonを作っていきます。

必要なもの 部品
M5Stick Plus image.png
フリスクの箱 image.png
その他両面テープ、セロテープなど 適宜


I. Kong API Gatewayの立ち上げ

まずKong環境を用意するために、KongのSAAS環境Konnectで、API Gatewayを立ち上げます。

1. Kong Konnect にアクセス

https://cloud.konghq.com にアクセスして、ユーザー、パスワードなどを設定します。


2. Control Planeを作成

Gateway Managerスクリーンから New Control Plane を押して、新しいGatewayを作ります。
スクリーンショット 2024-07-13 16.37.47.png

3. Data Planeを作成

Data Plane Nodesには、Kongのフルマネージド環境の Dedicated Cloud Instances を選びます。
スクリーンショット 2024-07-13 16.41.38.png

そうすると Payment method の設定を求められるので、クレジットカードの支払い方法をセットします。
（無料枠＄500があるので、その範囲内の最小限の使い方なら課金されることはありません）

スクリーンショット 2024-07-13 16.38.59.png

Regionを選ぶ画面が出るので、USなどの適当なRegionを選びます。

スクリーンショット 2024-07-13 16.58.59.png

4. (Option) ドメインの設定

（オプションですが）左側メニューのCustom Domainsから、個人のドメイン名を紐づけます。

II. 最初のAPI httpbinに接続

Kong Konnectがセットアップできたら、そこに最初のAPIを登録します。

1. サービスの作成

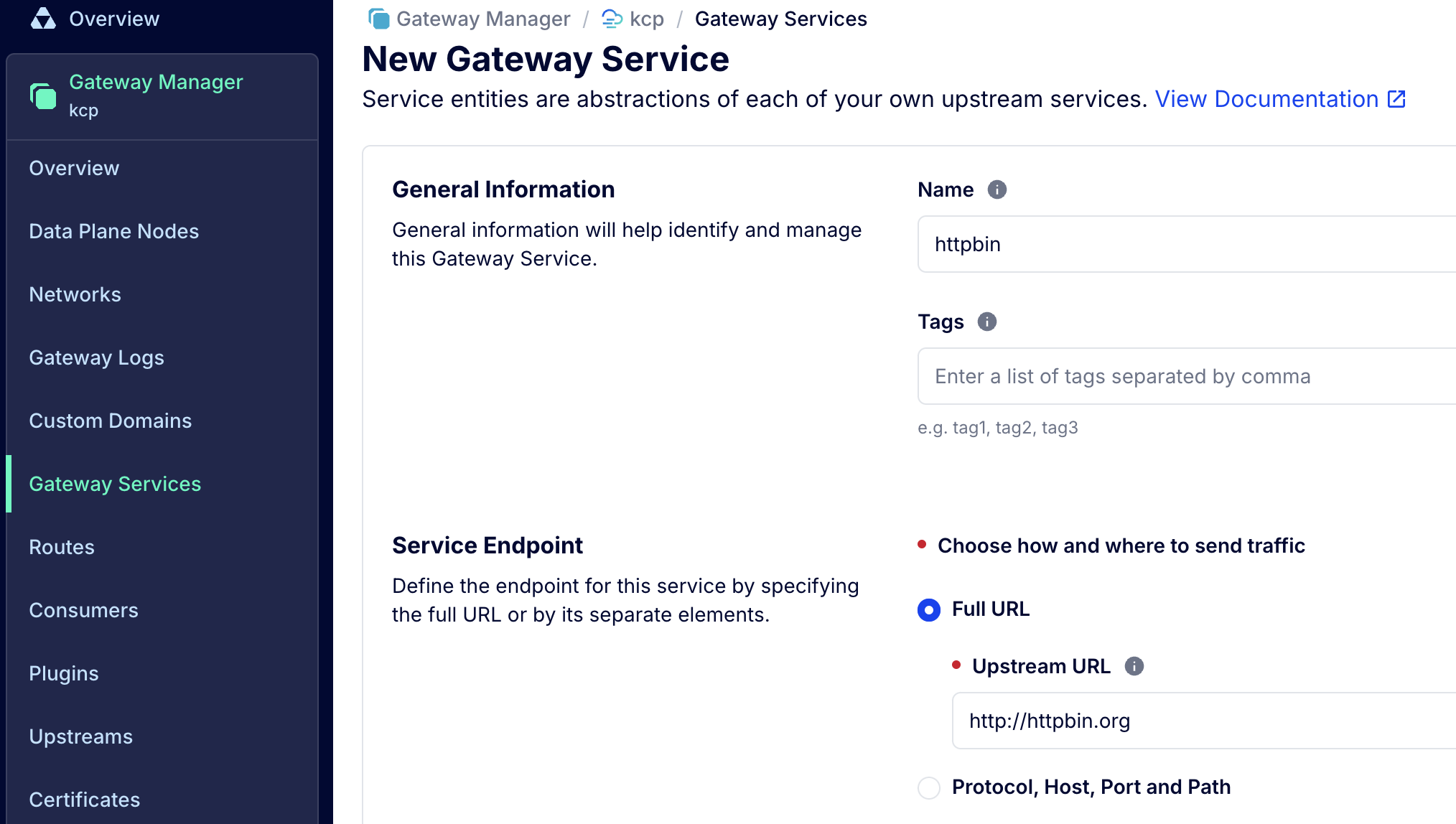

Kong Konnectの左側のGateway Servicesから、New Gateway Serviceを選び、新しいサービスを作成します。
ここではテストのため、以下のような http://httpbin.org というAPIを登録します。


2. ルートの作成

次にこのサービスのルートを以下のように作成します。


3. httpbinをテスト

設定が済んだらコマンドラインからcurlで接続を確認します。
KONGプロキシに設定しているアドレスは、ご自分の独自ドメインかこのKonnectのURLをセットします。

httpbin
$ KONG=konnect.example.com
$ curl $KONG/httpbin/ip

実行してみます。


画面のようにIPアドレスが表示されたら、正常にサービス/ルートがKong Konnectに登録されている事が分かります。

III. LINE Notifyの設定

それでは次にLINEにメッセージを送るLINE Notify APIを設定していきます。

1. line-notify にアクセス

https://notify-bot.line.me/ にアクセスし、LINE Developerアカウントを作成します。右上のログインからユーザ、パスワードを作成し、ログインします。


  • 残念ながらLINEではこのNotifyは2025/3/31でサービス終了になるようです。それ以後は別のNotificationサービスを登録し直す必要があります。
    (LINE Developer) "2016年9月から開発者の皆様に提供してまいりましたLINE Notifyですが、より良いサービスを提供するため、経営資源を後継の類似プロダクトに集中させることとなり、2025年3月31日にサービスを終了させていただくことになりました。"

2. トークンを取得

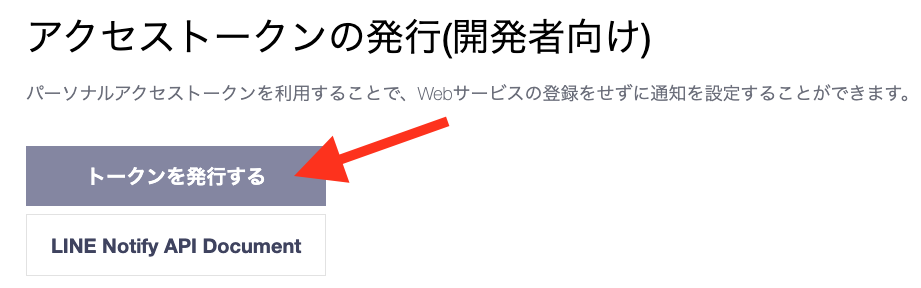

右上の「マイページ」メニューから、一番下のアクセストークンの発行に行き、「トークンを発行する」ボタンを押します。


トークン名を入力し、「1:1でLINE Notifyから通知を受け取る」を選びます。


この後に表示されるLINEトークンをコピーしておきます。

このセットアップで連携中のサービスとして登録されました。


3. LINE Notify接続を確かめる

コマンドラインからLINE Notifyでメッセージが送れるか試してみます。XXXXには前の項で取得したトークンをセットします。

LINE Notify
$ curl -X POST -H "Authorization: Bearer XXXX" -F "message=ただいま！" https://notify-api.line.me/api/notify

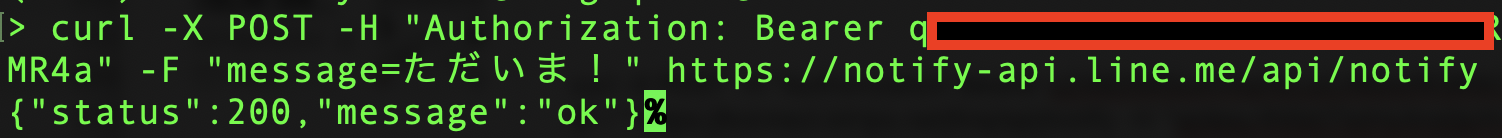

これを実行してstatusが200で返ってきたら、メッセージ送信が成功しています。


スマホのLINEを見てみると、このようにメッセージが来ています。


IV. LINE NotifyをKongにセットアップ

LINE Notifyが動くことを確認できたら、このAPIをKongにセットアップします。

1. Kong Konnectにセット

再度Kong Konnectに行き、New Gateway Serviceの登録を行います。
以下のようにLINE Notifyをサービスとして設定します。


サービスに続いて、ルートを設定します。


2. Kongからの接続をテスト

先ほど設定したKONG経由のプロキシを使って、KongにつながっているLINE Notifyをキックしてみます。

Kong Notify
$ KONG=konnect.example.com
$ curl -X POST -H "Authorization: Bearer XXXX" -F "message=コング ただいま！" $KONG/line/api/notify


LINE側、Kong側双方のセットアップができていると、ちゃんとKong経由でメッセージが届きます。


これでKong経由でLINE Notifyが送れるようになりました。KonnectのAnalyticsでも接続が確認できます。


V. M5Stickでボタンを作って完成

LINE、Kongの設定ができたので、物理的なボタンを押すことにこのAPIを発火できるようにします。Arduino互換機で小さなボタンが付いたM5StickC Plusを使います。

1. M5Stickのセットアップ

M5Stack/M5Stickのプログラミングをするために、Arduino IDEのセットアップを行います。Arduino IDEの導入は、こちらのエントリ などにまとまっていますので、参照してやってみて下さい。


2. スケッチを書く

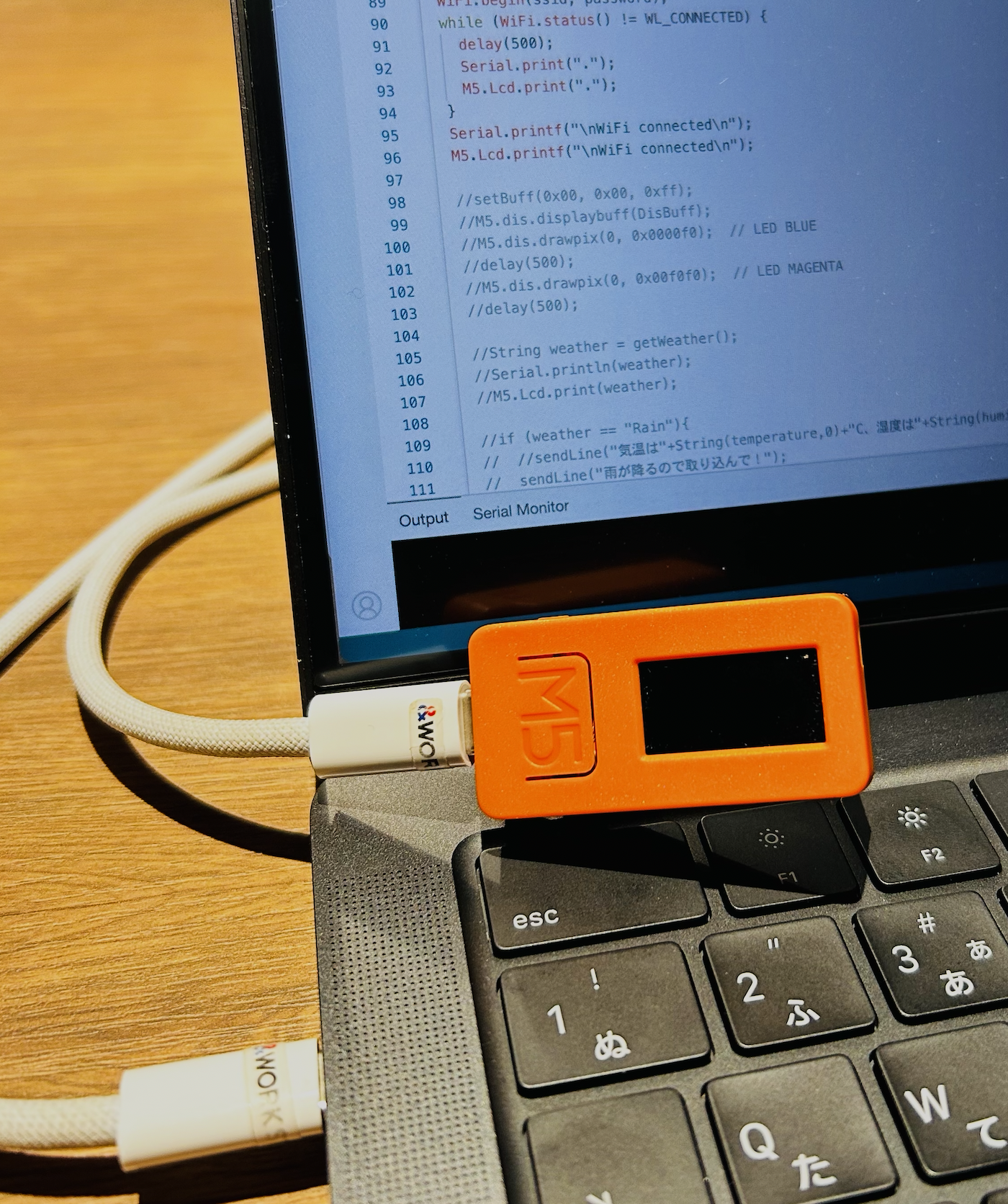

M5Stickとパソコンがつなげたら、M5Stickの前面ボタンを押したら、APIが起動するようなプログラム/スケッチを描きます。
こちらはサンプルのスケッチです。AAAAはWifiのSSID、BBBBはそのパスワード、XXXXはLINEのトークンです。lineHostのところにある"KONG"はご自分のdomainを設定してみて下さい。

M5Stick_Kong_Button.ino
#include "M5StickCPlus.h"
#include <WiFi.h>
#include <HTTPClient.h>
#include <ArduinoJson.h>

const char* ssid     = "AAAA";
const char* password = "BBBB";

//const char* lineHost = "notify-api.line.me";
const char* lineHost = "KONG";
const char* lineUrl = "/line/api/notify";
const char* lineToken= "XXXX";

void sendLine(String message, int PSI=0, int SI=0) {
  WiFiClientSecure client;
  Serial.println("Try");
  client.setInsecure();
  if (!client.connect(lineHost, 443)) {
    Serial.println("Connection failed");
    return;
  }
  Serial.print("Line Connected");
  String query = String("message=") + message;
  if(SI >0){
   query = query + "&stickerPackageId="+PSI + "&stickerId="+SI;
  }
  Serial.println(query);
  String request = String("") +
                   "POST " + lineUrl + " HTTP/1.1\r\n" +
                   "Host: "+ lineHost + "\r\n" +
                   "Authorization: Bearer " + lineToken + "\r\n" +
                   "Content-Length: " + String(query.length()) +  "\r\n" +
                   "Content-Type: application/x-www-form-urlencoded\r\n\r\n" +
                   query + "\r\n";
  client.print(request);

  while (client.connected()) {
    String line = client.readStringUntil('\n');
    Serial.println(line);
    if (line == "\r") {
      break;
    }
  }

  String line = client.readStringUntil('\n');
  Serial.println(line);
}

void setup() {
  Serial.begin (9600);
  M5.begin();
  M5.Lcd.setRotation(3);
  M5.Lcd.setTextSize(2);

  Serial.printf("Connecting to %s\n", ssid);
  M5.Lcd.printf("Connecting to %s\n", ssid);
  WiFi.begin(ssid, password);
  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
    M5.Lcd.print(".");
  }
  Serial.printf("\nWiFi connected\n");
  M5.Lcd.printf("\nWiFi connected\n");

}

const int longPress_ms = 1200;
void loop(){
  M5.update();
  Serial.print(".");
  M5.Lcd.fillScreen(BLACK);
  M5.Lcd.setTextSize(6);
  M5.Lcd.setCursor(10, 10);
  M5.Lcd.setTextColor(WHITE); // (WHITE, BLACK, RED, GREEN, BLUE, YELLOW...)
  M5.Lcd.printf("Kong");
  M5.Lcd.setCursor(10, 50);
  if (M5.BtnA.wasPressed()) {
    delay(longPress_ms);
    if(M5.BtnA.read() == true){
      Serial.print("Red");
      M5.Lcd.fillScreen(RED);
      M5.Lcd.printf("Help!");
      sendLine("問題発生！ HELP！", 8522, 16581287);
      delay(500);
    } else {
      Serial.print("GREEN");
      M5.Lcd.fillScreen(GREEN);
      M5.Lcd.printf("Home!");
      sendLine("元気だよ！ HOME！", 8522, 16581271);
      delay(500);
    }
  }
  delay(500);
}

3. スケッチを流し込み動かしてみる

それでは上記スケッチをM5Stickに流し込み、ボタンを押してみます。

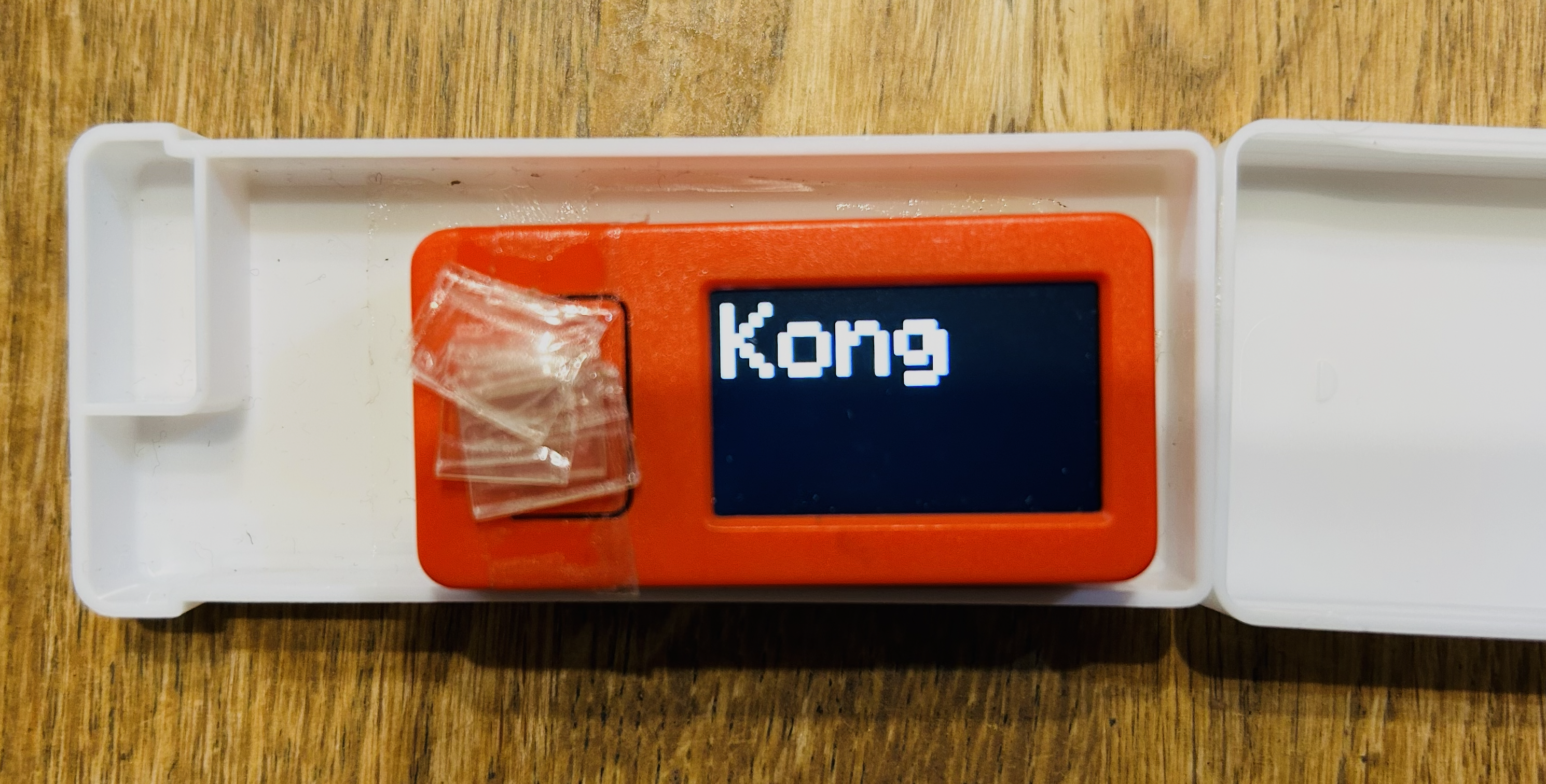

ボタンはフリスクケースの上から押しても反応するように、少し厚みを持たせています。

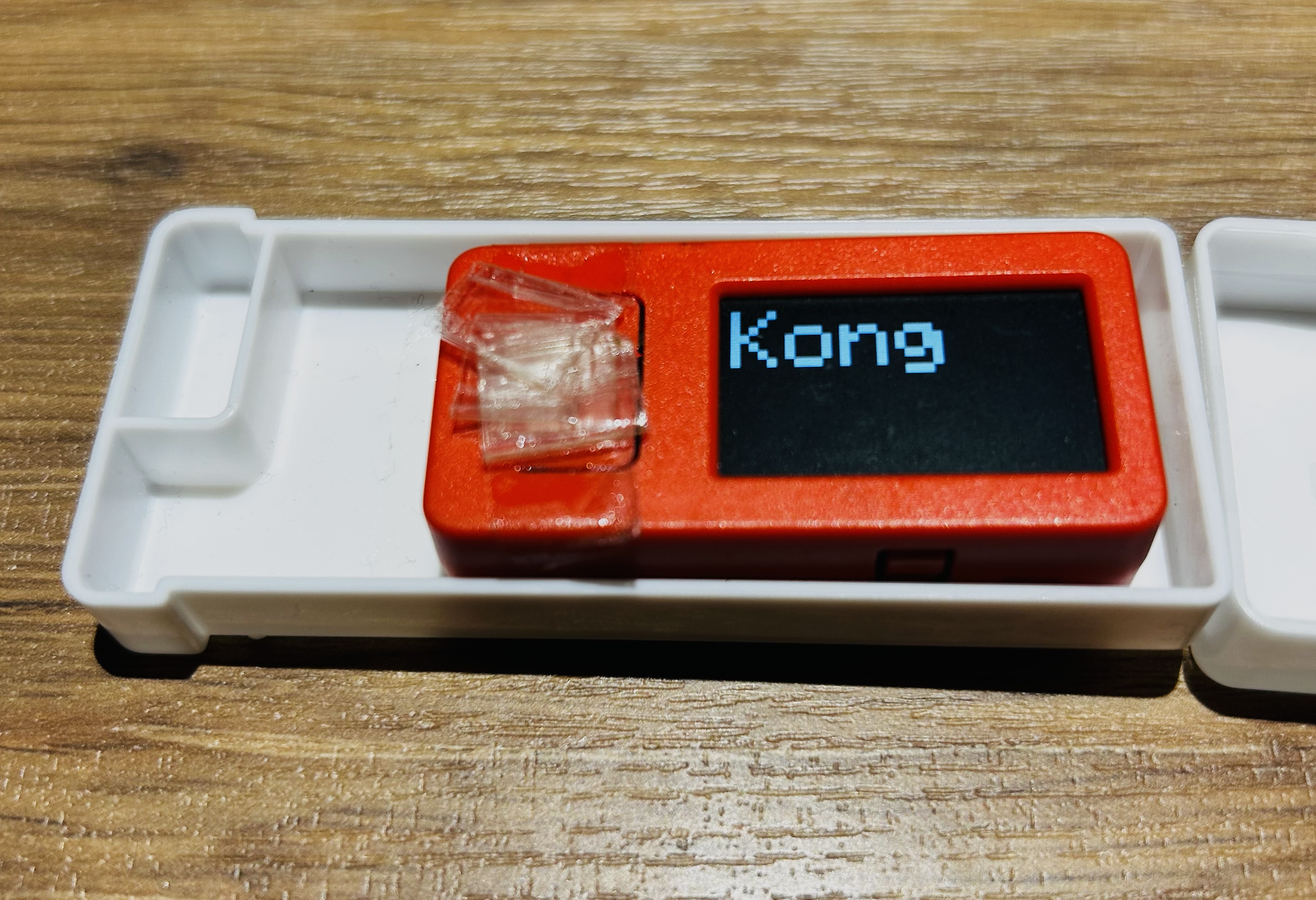

フリスクのフタを閉めるとこのようになっています。


ユースケースとしては、このボタンをお子さんなどに持っていてもらい、何かあったら押すと安否が確認できるというものです。
スクリーンショット 2024-08-13 18.01.19.png
(一番上のユースケース、お家に帰るよボタン、です)

まず電源を入れて、Wifiに接続できると、Kongという文字が出てきます。


ボタンを一回押すと、家に帰ったということで、「元気だよ！」とスタンプと共に送られます。


長押しすると、赤く光って危険を知らせます。


スマホにはこのようにスタンプと共にメッセージが届いていました！


見事、ハードウェアからKong、そしてAPIへと連携ができています。

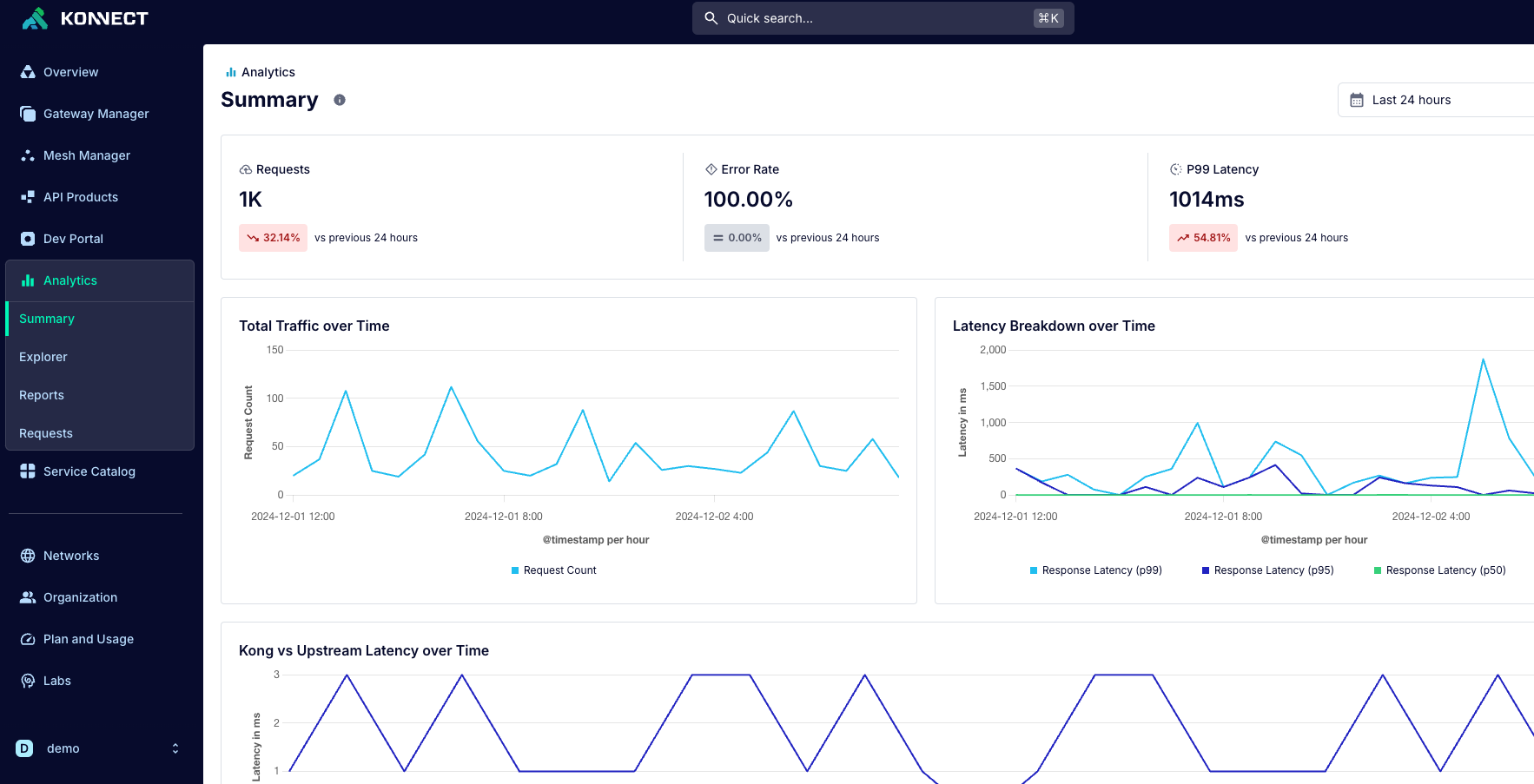

もちろんこのアクセス状況などはKong Manager上で確認する事ができます。


まとめ

という事で、Kong Konnect上にAPIをセットし、それをハードウェアのボタンから起動することができました。
Kongを使うとさまざまなAPIをまとめて管理でき、またCloud Gatewayを使うと自身で環境を持たなくてもフルマネージドな環境が手に入ります。
今後もさまざまなAPIを追加して、便利な環境にしていこうと思います！

スクリーンショット 2024-08-13 17.42.54.png

それでは、よいKongを！ Happy Kong!

ヨシケン
