CFnの戻り値(Ref,Fn::GetAtt属性)が少しわかったので共有

CFnの戻り値(Ref,Fn::GetAtt属性)の説明

戻り値とは、指定されると何かしらの値を返してくれる値と言うイメージです。

自動販売機でボタン押すと指定したものに準じて、飲み物を提供してくれる的な感じ?いい例が浮かびません(笑)

GetAttはリソースごとに決められている物理ID(*)を引っ張ってくる感じです

なのでリファレンスを見に行かないとわかりません。
Fn::GetAtt属性リファレンスです。

パラメータ
logicalNameOfResource
必要な属性を含むリソースの論理名 (論理 ID とも呼ばれます)。

attributeName
必要としている値のある、リソース固有の属性の名前です。各リソースタイプで使用できる属性の詳細については、リソースの参照ページに説明されています。

CFnのテンプレートの中で決めたリソース名のことを論理名と言います。
attributeNameはリソース固有の属性名で、指定されると物理IDとして返してくれます

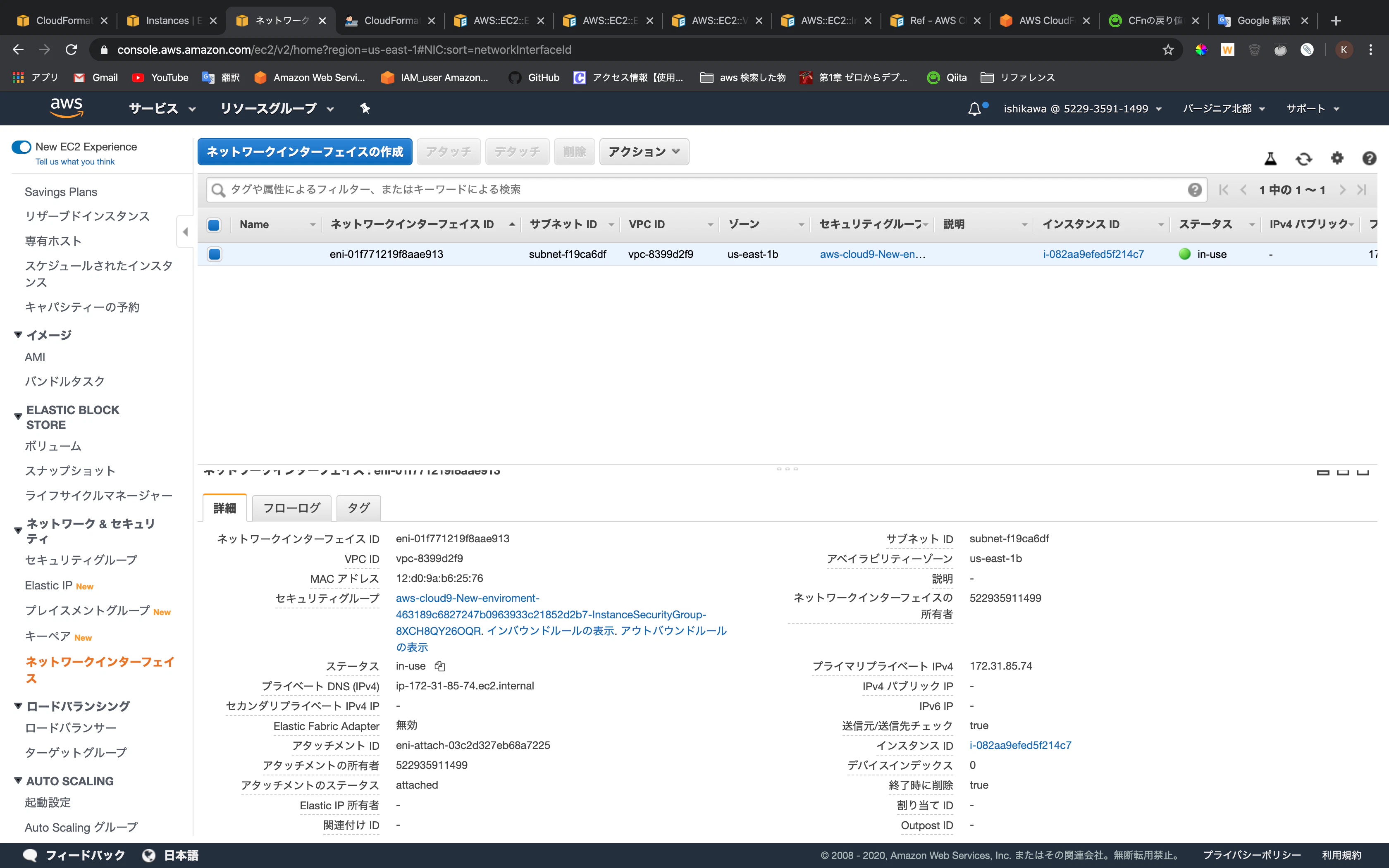

(※)物理IDとはリソースが作られたときにAWSによって割り振られたIDのこと。下記画像で言うとこのネットワークインターフェイスID
スクリーンショット 2020-01-14 0.35.28.png

!RefはCFnのテンプレートの中で決めたリソース名の物理IDを返します。

Ref属性リファレンスです。

組み込み関数 Ref は、指定したパラメータまたはリソースの値を返します。

パラメータの論理名を指定すると、それはパラメータの値を返します。

リソースの論理名を指定すると、それはそのリソースを参照するために通常使用できる値を返します (物理 ID)。

以上を踏まえてEIPをを関連付けするときの方法を見ていきます。
下記は”AWS::EC2::EIP”リファレンスの引用です。
ここに表示されているものが戻り値(参照値)になります。
リソース(例 AWS::EC2::EIP)ごとに決まっています。他のリソースで!GetAttで指定されると参照されます。

戻り値

Refは
Elastic IP アドレスを このリソースの論理 ID を組み込みの Ref 関数に渡すと、Ref は次を返します: 。

For more information about using the Ref function, see Ref.

Fn::GetAtt
Fn::GetAtt 組み込み関数は、このタイプの指定された属性の値を返します。以下には、利用可能な属性とサンプル戻り値のリストが示されます。

Fn::GetAtt 組み込み関数の使用方法の詳細については、「Fn::GetAtt」を参照してください。

AllocationId
Amazon VPC で使用するアドレスの割り当てを表すために AWS によって割り当てられた ID。この値は、VPC の Elastic IP アドレスに対してのみ返されます。たとえば、eipalloc-5723d13e と指定します。

例)

Resources:
  ControlPortAddress:
    Type: AWS::EC2::EIP
    Properties:
      Domain: vpc
  AssociateControlPort:
    Type: AWS::EC2::EIPAssociation
    Properties:
      AllocationId: !GetAtt ControlPortAddress.AllocationId (読み:論理IDのAllocationIdという戻り値を参照)
      NetworkInterfaceId: !Ref controlXface(読み:論理名(controlXface)で作成された物理ID(※)を値として利用する)

controlXface:(これが作られたときに物流IDが付与される)
    Type: AWS::EC2::NetworkInterface
    Properties:
      SubnetId: !Ref SubnetId
      Description: Interface for controlling traffic such as SSH
      GroupSet:
      - !Ref SSHSecurityGroup
      SourceDestCheck: true
      Tags:
      - Key: Network
        Value: Control

参考
AWS::EC2::EIPAssociation
AWS::EC2::EIP
Ref
Fn::GetAtt
