■はじめに
Visual Basic .NET（VB.NET）と.NET FrameworkでGUIアプリを作ってみます。
■環境
- Windows 10
- Visual Studio 2019 Community
- .NET Framework 4.8
■準備
Visual Studio 2019のコミュニティ版をダウンロードしてインストールします。
Visual Studio 2019 for Windowsのダウンロード

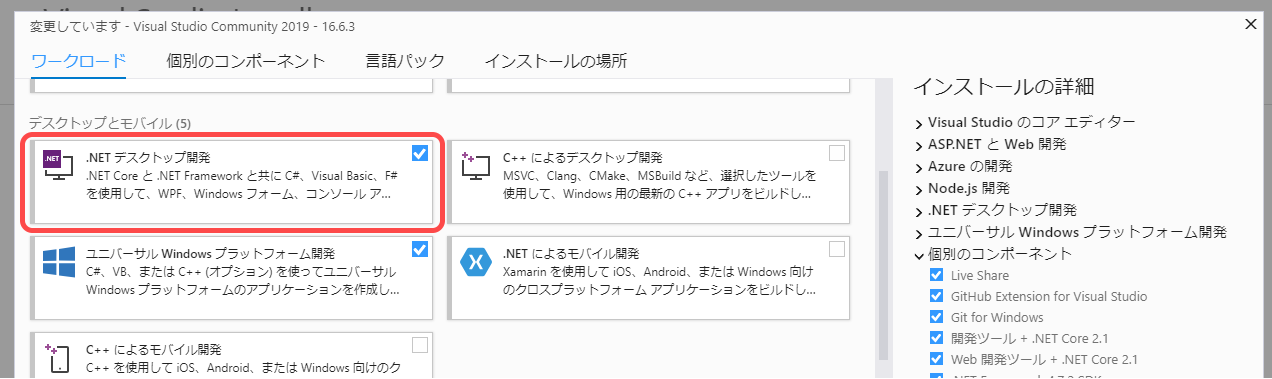

インストールが終わったらVisual Studio Installerを起動し、ワークロードタブの.NET デスクトップ開発にチェックが入っていることを確認します。チェックが入っていなかったらチェックを入れてインストールします。
■STEP1. 画面を表示する
◇1-1. プロジェクトの作成
Visual Studio 2019を起動します。
新しいプロジェクトの作成ボタンを押します。
右上のドロップダウンリストからVisual Basic, Windows, デスクトップを選択して候補を絞り込み、
WPFアプリ（.NET Framework）を選択して次へボタンを押します。
プロジェクト名を付けます。ここではGuiTest1にしました。
フレームワークを選択します。ここでは4.8にしました。4.8が選択肢にない場合、なるべく新しいバージョン（4.5以上）を選択してください。
作成ボタンを押します。
編集画面が表示されました。
各エリアの名称と役割は以下の通りです。
- (1)ツールボックス
- 配置できるコントロールが一覧表示されています。
- (2)デザイナー デザインエリア（以後「画面デザイナ」と表記）
- 画面イメージです。
- (3)デザイナー XAMLエリア（以後「Xamlエディター」と表記）
- 画面定義です。
- (4)ソリューションエクスプローラー
- プログラムのファイル構成が表示されます。

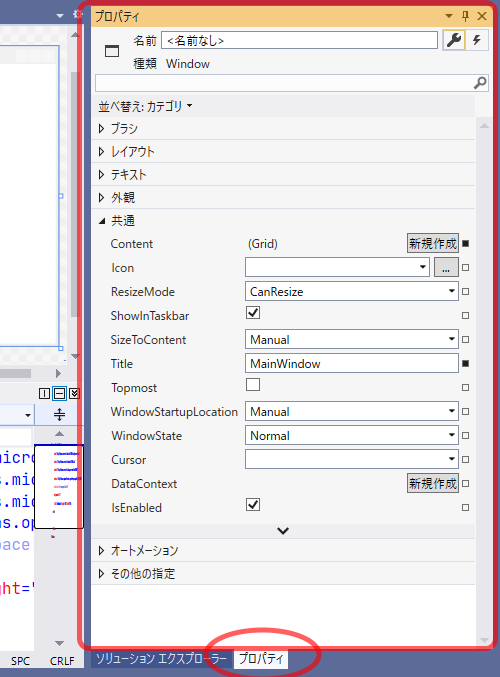

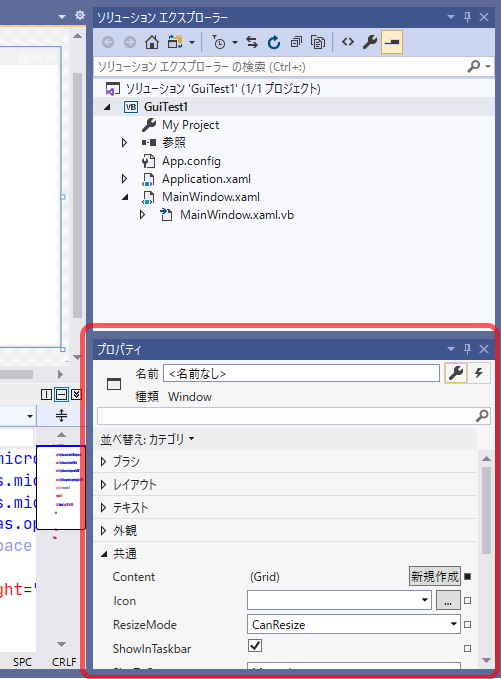

そしてこれがコントロールの設定値（プロパティ）を編集するためのプロパティウィンドウです。
レイアウト例1)
レイアウト例2)
これらが表示されていない場合、表示メニューから表示させてください。
◇1-2. Visual Studioから実行
まずはいきなり実行してみます。
ツールバーの開始ボタンを押してください。
EXEファイルが作成され、プログラムが起動します。
まっさらな画面が表示されました。
×ボタンで終了してください。
◇1-3. 直接EXEを実行
さきほど実行したときにEXEが作られたので今度はエクスプローラーから直接実行してみます。
ソリューションエクスプローラーでプロジェクトGuiTest1を右クリックし、エクスプローラーでフォルダを開くを選択してください。

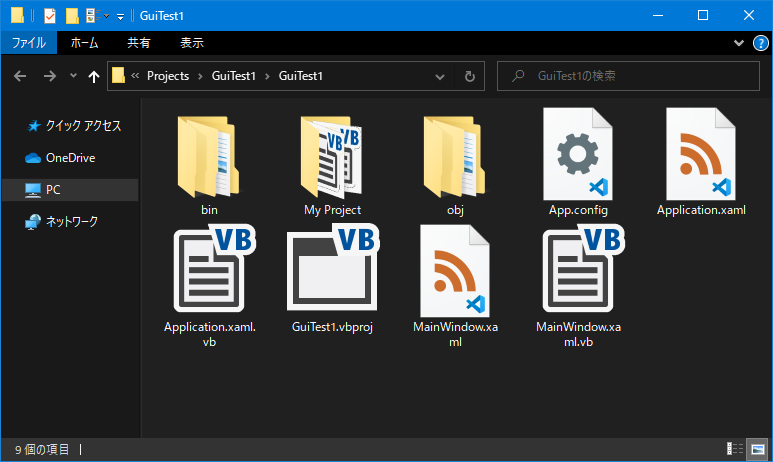

エクスプローラーが起動するので bin → Debugとフォルダを開いていってください。
↓
GuiTest1.exeをダブルクリックしてください。
先ほどと同じ画面が表示されました。
×ボタンで閉じてください。
■STEP2. StackPanelとボタン
次はボタンをいくつか配置してみます。
◇2-1. 土台をGridからStackPanelに変更
コントロールを配置する前に、土台となる部分をGridからStackPanelに変更します。

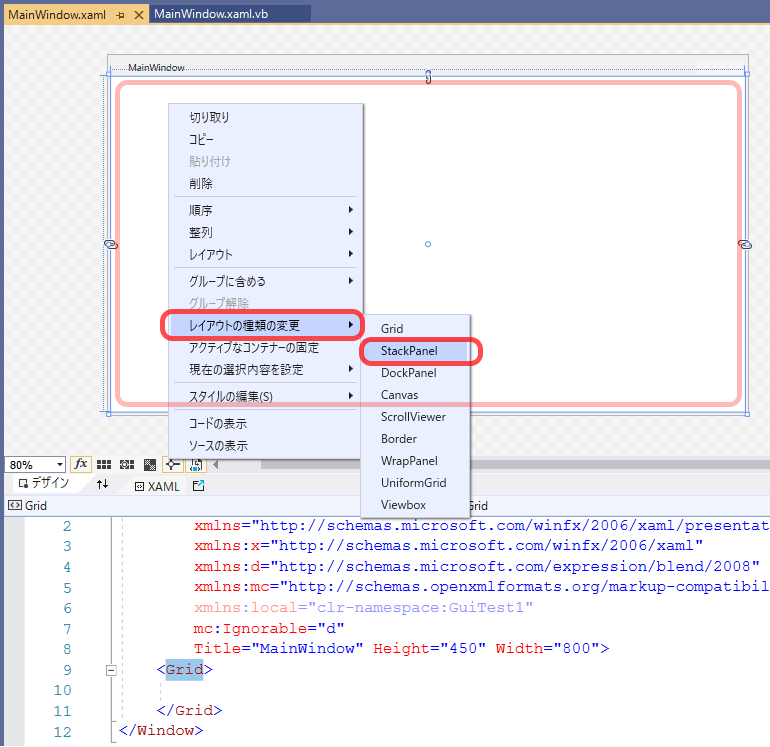

画面デザイナ中のウィンドウの白い部分（Grid）で右クリックし、レイアウトの種類の変更 - StackPanelを選択します。
画面デザイナ上では見た目の変化はありませんが、XamlエディターのGridタグがStackPanelタグに変わりました。

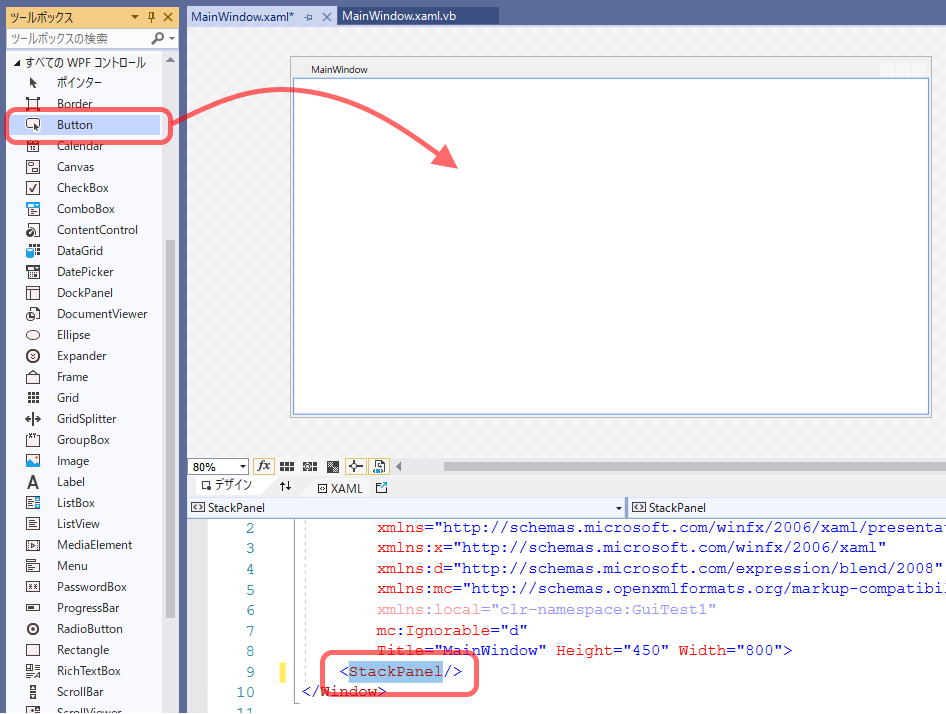

ツールボックスからButtonをStackPanelにドラッグ＆ドロップします。
◇2-2. ボタン配置
Buttonが追加されました。
位置やサイズを指定しなくても自動的に上端に配置されます。
引き続き、追加で2つボタンをドラッグ＆ドロップします。
積み重なるようにButtonが配置されました。
これがStackPanelの機能です。
◇2-3. ボタンのプロパティ変更
真ん中のButtonを選択し、プロパティウィンドウで共通 - Contentプロパティにぼたんと入力してEnterしてください。
画面デザイナのボタンテキストとXamlエディターに反映されます。

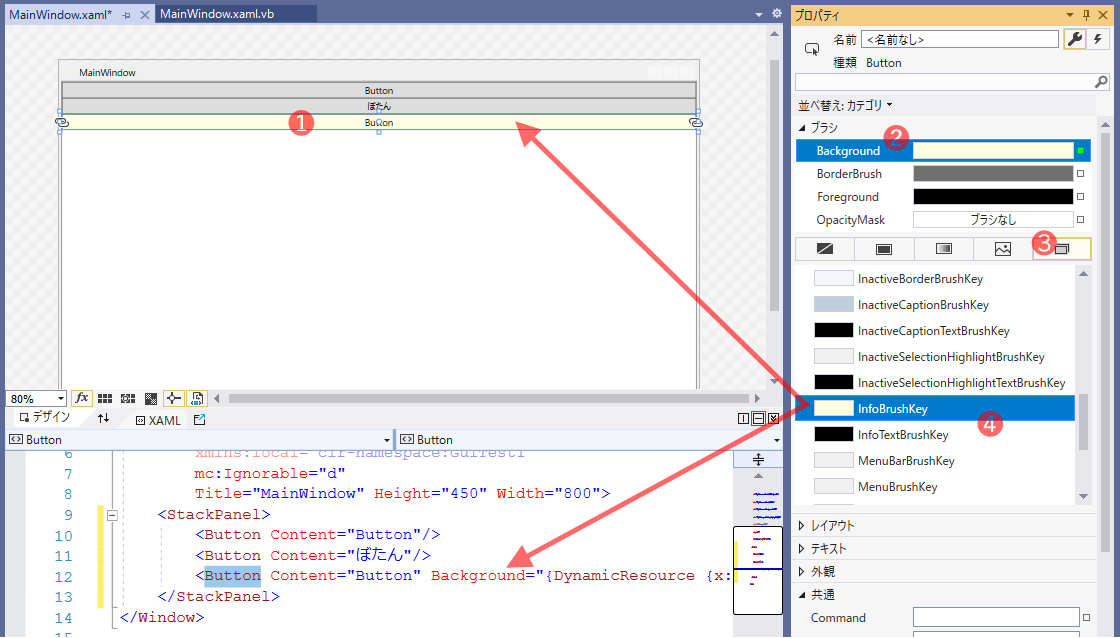

一番下のButtonを選択し、プロパティウィンドウでブラシ - Backgroundプロパティを選択し、右端のブラシリソースタブを選択、InfoBrushKeyを選択します。
これでボタン背景色が変わります。
◇2-4. ボタンクリック処理の作成
一番上のボタンをダブルクリックします。

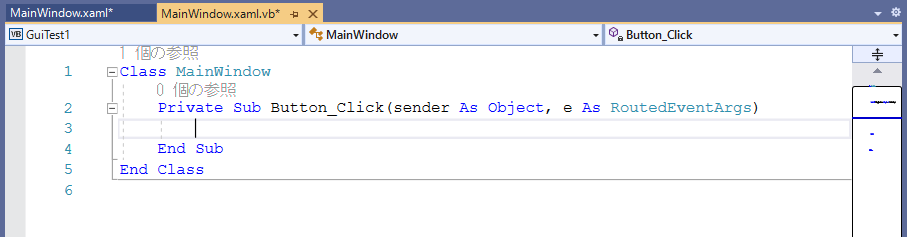

自動的にコードエディタに移動します。
MainWindow.xamlのタブがデザイナー、MainWindow.xaml.vbのタブがコードです。
メッセージボックスを表示するコードを書きます。
Private Sub Button_Click(sender As Object, e As RoutedEventArgs)
MessageBox.Show("こんにちは")
End Sub
◇2-5. 実行
ここまで作成したら開始ボタンを押して実行してみます。

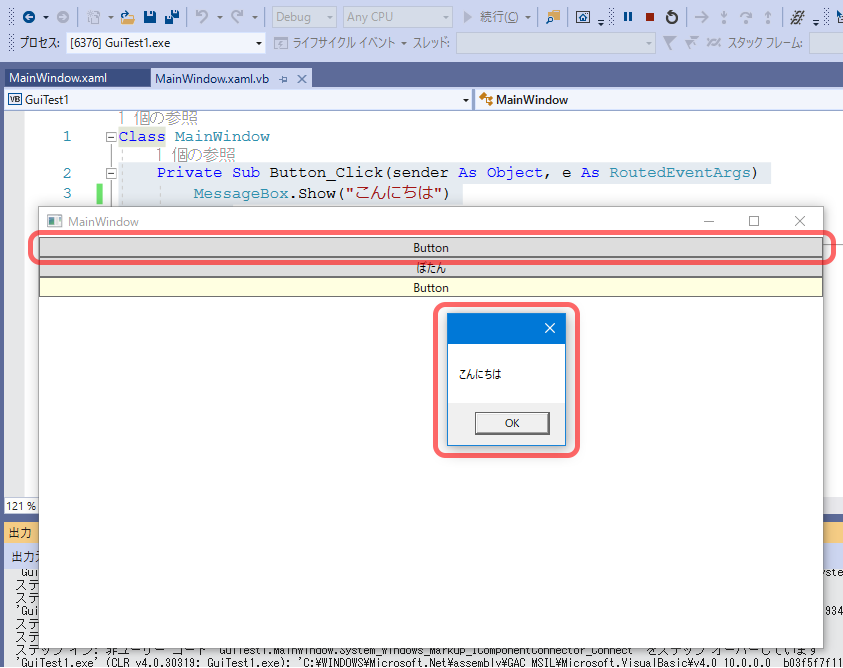

一番上のボタンを押すとメッセージボックスが表示されます。
メッセージボックスと画面を閉じてください。
◇2-6. 共通ボタン処理
次は別の方法でボタンクリック時の処理を作ります。
画面デザイナで真ん中のボタンを選択し、プロパティウィンドウの稲妻マークを選択してください。
ボタンに設定できるイベントの一覧が出てきます。
（プロパティの一覧に戻るには、稲妻マークの左にある工具のマークをクリックしてください）
Clickイベントにボタンクリック共通処理と入力してEnterしてください。
コードを以下のように書いてください。
'から始まる行はコメントです。
Private Sub ボタンクリック共通処理(sender As Object, e As RoutedEventArgs)
' 押されたボタンのテキストをタイトルバーに表示
Me.Title = CType(sender, Button).Content & "が押されました。"
End Sub
引数のsenderには押したボタンが渡されるので、そのボタンのテキスト（Content）をウィンドウのタイトルバーに表示します。

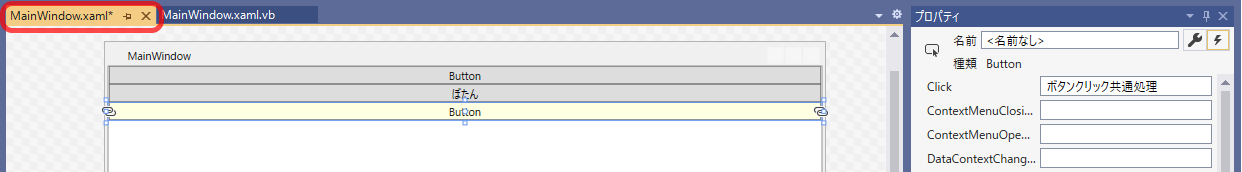

MainWindow.xamlのタブを選択してデザイナーに戻り、
真ん中のボタンに設定したClickイベントの ボタンクリック共通処理の文字列をコピーし、
一番下のボタンを選択し、Clickイベントに貼り付けてEnterしてください。
ここまででXamlのStackPanel配下は以下のようになっているはずです。
（見やすいように改行を入れています）
<StackPanel>
<Button
Content="Button"
Click="Button_Click"/>
<Button
Content="ぼたん"
Click="ボタンクリック共通処理"/>
<Button
Content="Button"
Background="{DynamicResource {x:Static SystemColors.InfoBrushKey}}"
Click="ボタンクリック共通処理"/>
</StackPanel>
◇2-7. 実行
実行してみます。
開始ボタンを押し、画面が表示されたら真ん中のボタンを押します。

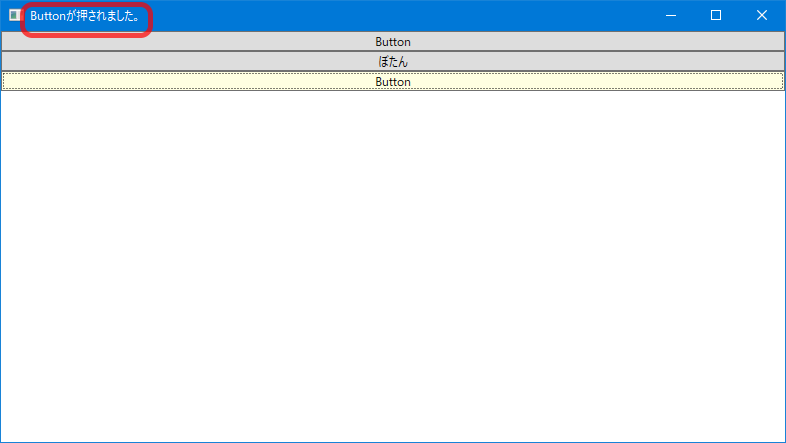

次は一番下のボタンを押してみます。
1つのボタンクリック処理を2つのボタンで利用しました。
■STEP3. 別画面表示
別の画面を表示する処理を作ってみます。
◇3-1. 画面追加

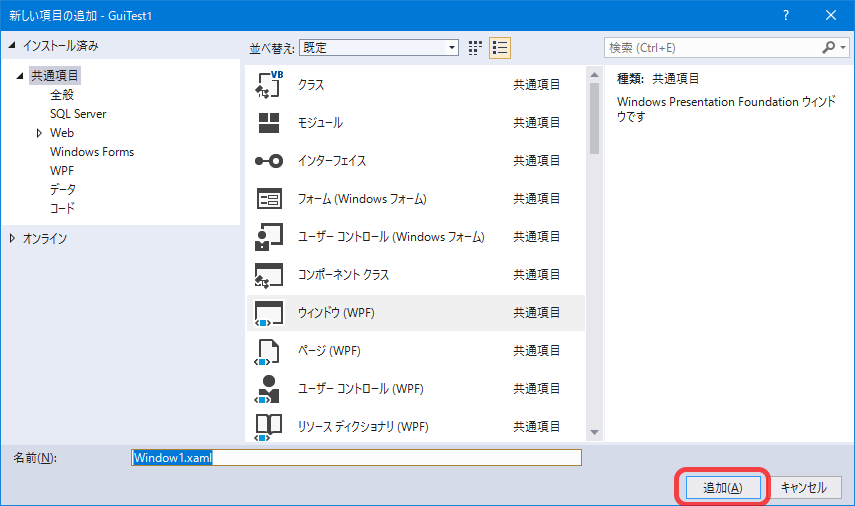

ソリューションエクスプローラーのGuiTest1プロジェクトを右クリック、追加 - ウィンドウを選択します。
名前にWindow1.xamlが指定されているのでそのまま追加ボタンを押します。

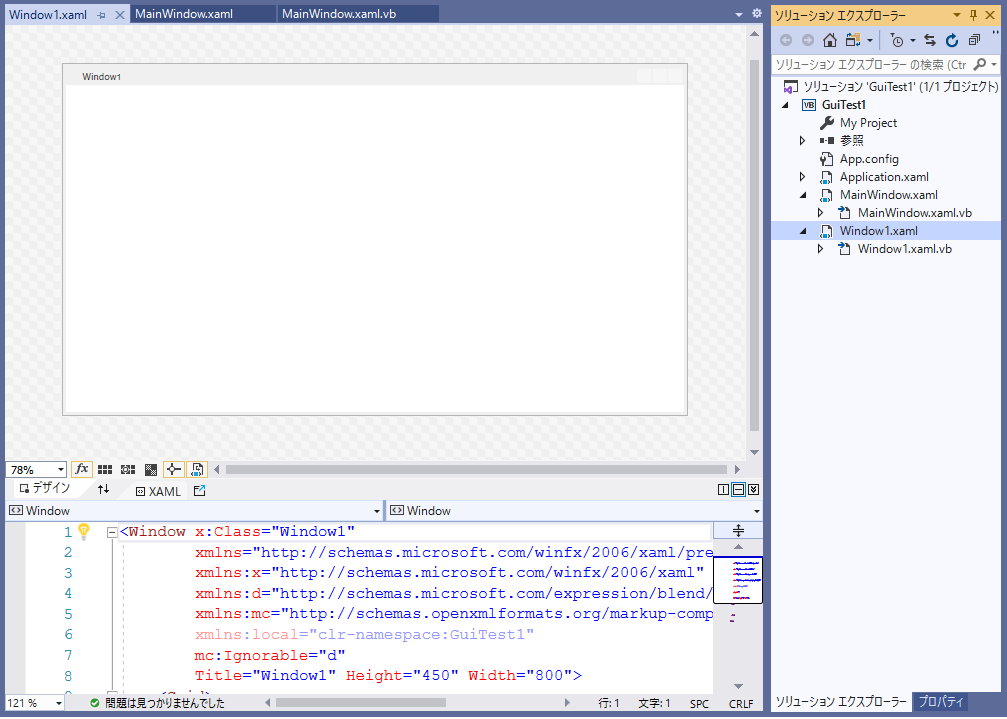

新しい画面が追加されました。
◇3-2. 画面表示処理作成
MainWindow.xamlタブを選択します。

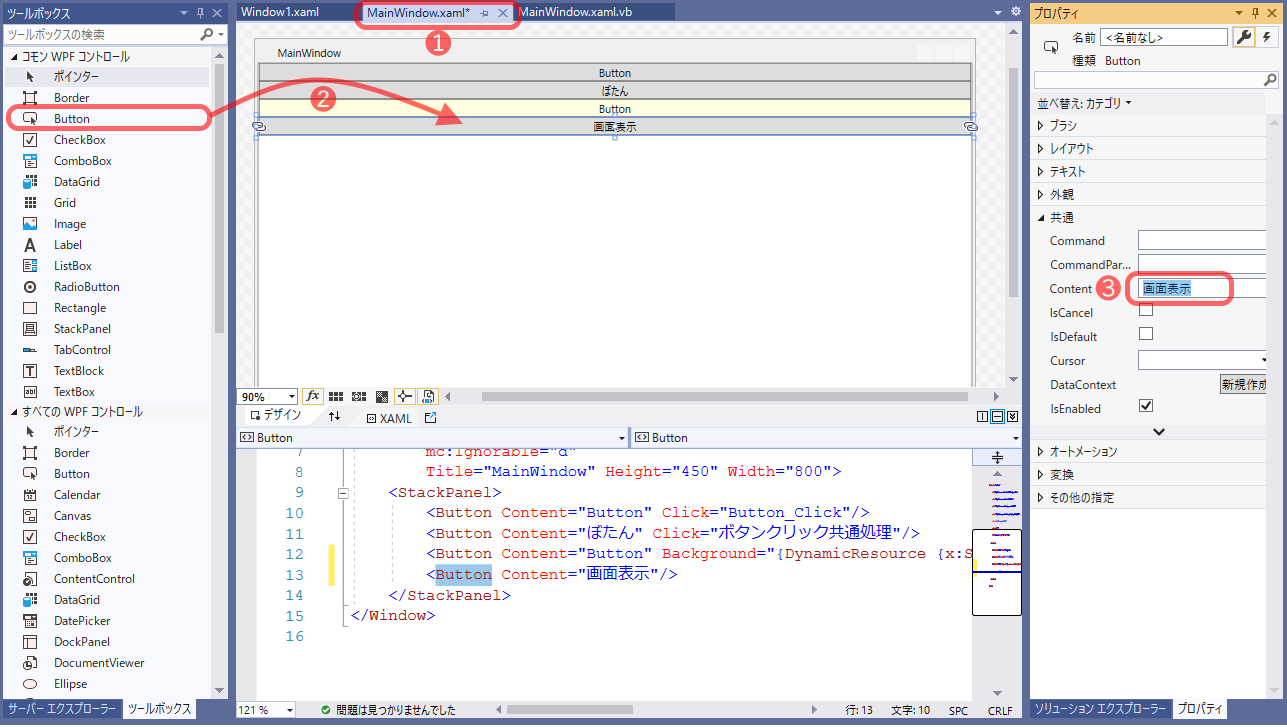

Buttonを新たに追加し、Contentプロパティに画面表示を設定します。

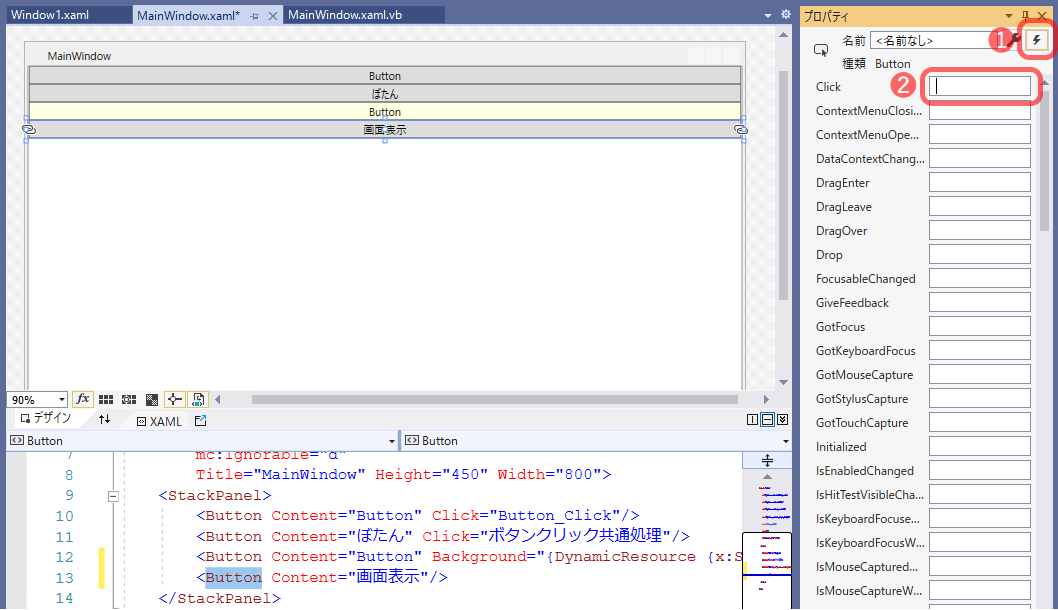

稲妻マークを選択し、Clickのテキストボックス内をダブルクリックします。
コードエディタに移動するので先ほど追加したWindow1を生成して表示する処理を書きます。
Private Sub Button_Click_1(sender As Object, e As RoutedEventArgs)
Dim window = New Window1()
window.ShowDialog()
End Sub
◇3-3. 実行
実行してみます。

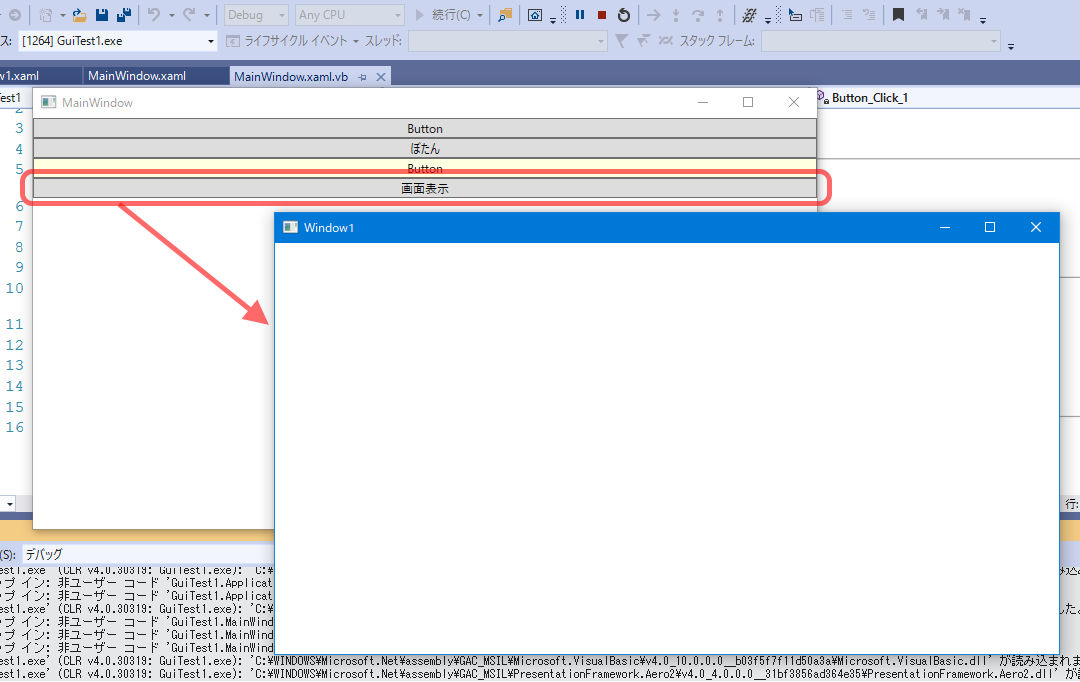

画面表示ボタンを押すとWindow1が表示されました。
■STEP4. Gridと計算
次はGridを使ってみます。
◇4-1. Grid分割
まずは画面のGridを以下のように分割します。

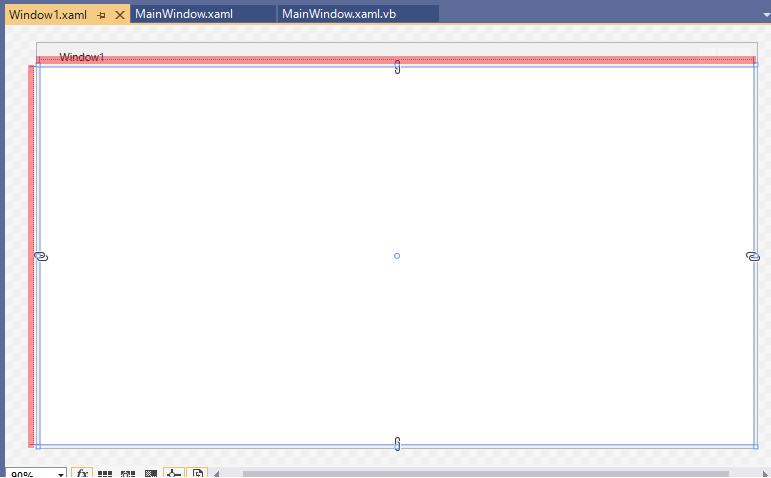

画面デザイナでGridを選択した状態で下図の赤く塗ったあたりにマウスカーソルを持っていくと+マークが付きます。
マウスカーソルが変わったらクリックします。
分割されました。

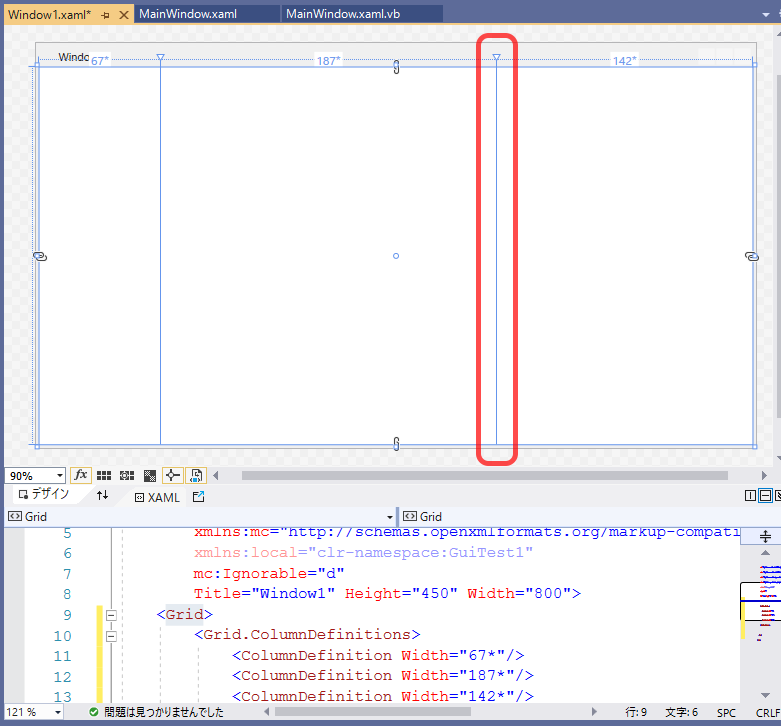

もう一列分も分割します。
横も分割します。
◇4-2. 分割サイズ変更
分割の割合を調整します。
(1)で囲ったあたりにマウスカーソルをポイントします。
(2)の数字部分に1*を入力します。
1列目が見えなくなりましたが、気にせず2列目に2*を入力します。
3列目に3*を入力します。
1行目に1*を入力します。
2行目に4*を入力します。
2*は1*の2倍のサイズ、3*は1*の3倍のサイズという意味です。
◇4-3. Gridに配置
◎4-3-1. 左側（Rectangle）

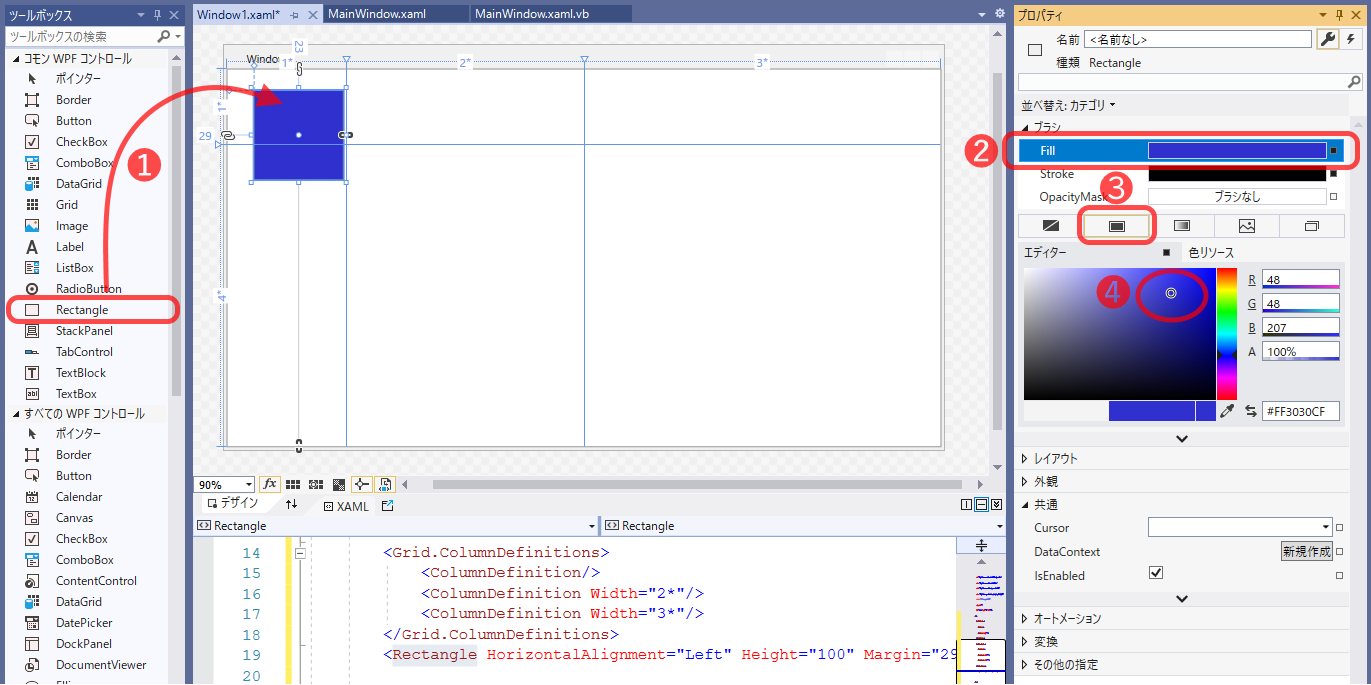

ツールボックスからRectangleをGridの左上のマスにドラッグ＆ドロップします。
プロパティウィンドウでブラシ - Fillを選択します。
単色ブラシタブを選択し、色を適当に選択します。

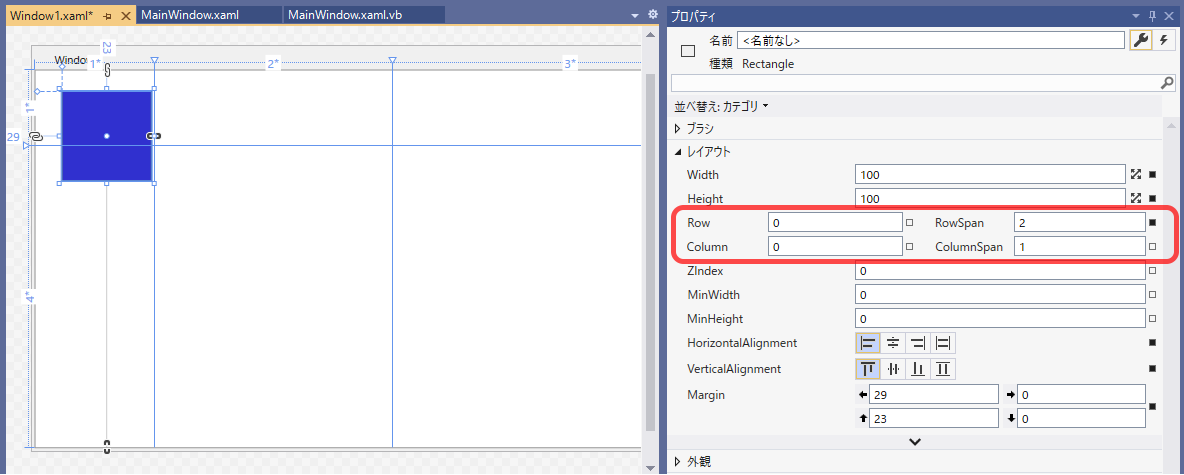

配置したRectangleを選択し、プロパティウィンドウのレイアウトを確認します。
| プロパティ | 設定値 | 説明 |
|---|---|---|
| Row | 0 | 行位置。0始まりで上から。 |
| Column | 0 | 列位置。0始まりで左から。 |
| RowSpan | 2 | 行結合数。 |
| ColumnSpan | 1 | 列結合数。 |

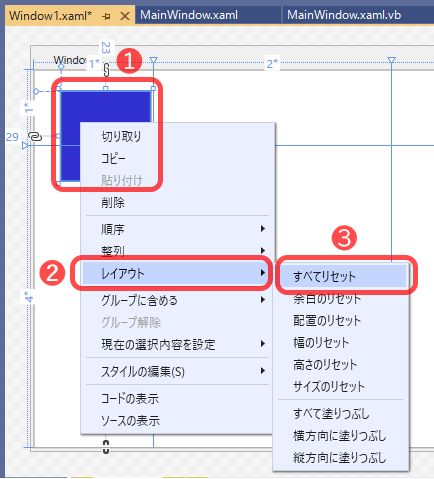

Rectangleを右クリックし、レイアウト - すべてリセットを選択します。
位置・サイズ情報がクリアされて領域いっぱいに表示されました。
◎4-3-2. 上側（足し算）

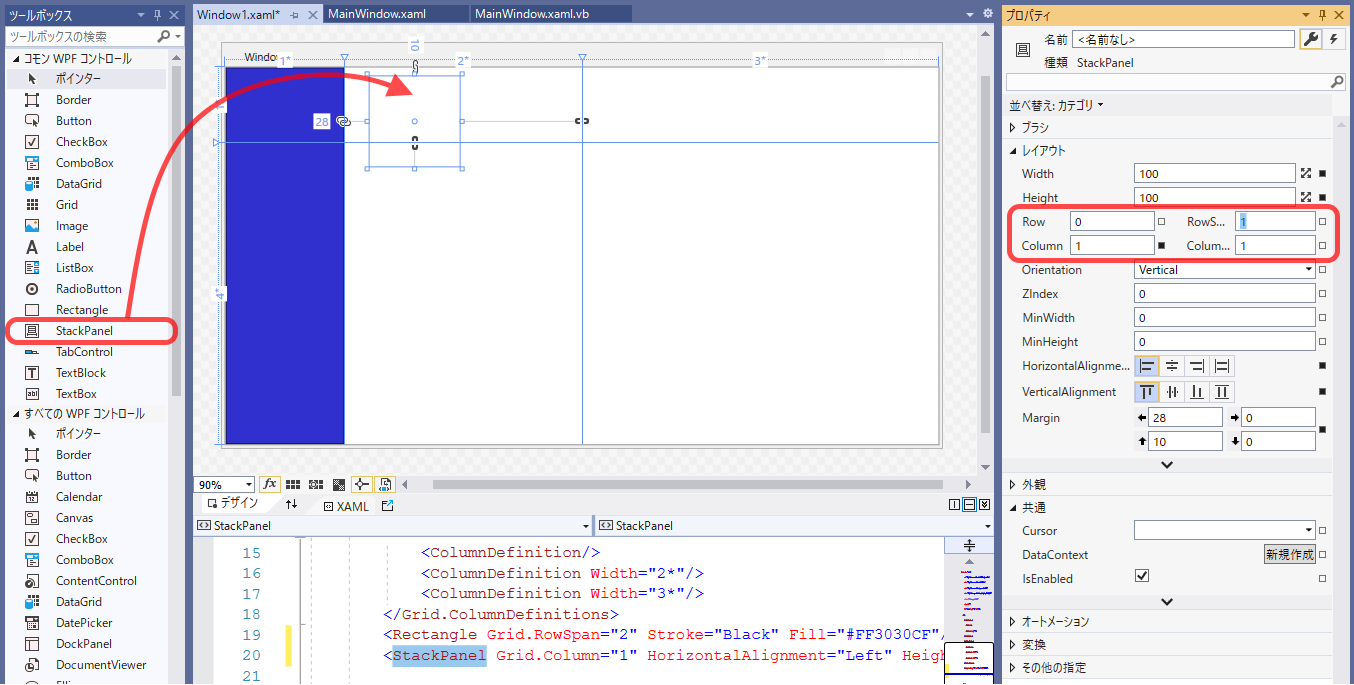

StackPanelを上段2列目にドラッグ＆ドロップします。
レイアウトを以下のように設定します。
| プロパティ | 設定値 | 説明 |
|---|---|---|
| Row | 0 | 行位置。0始まりで上から。 |
| Column | 1 | 列位置。0始まりで左から。 |
| RowSpan | 1 | 行結合数。 |
| ColumnSpan | 1 | 列結合数。 |
配置したStackPanelを右クリックし、レイアウト - すべてリセットを選択します。

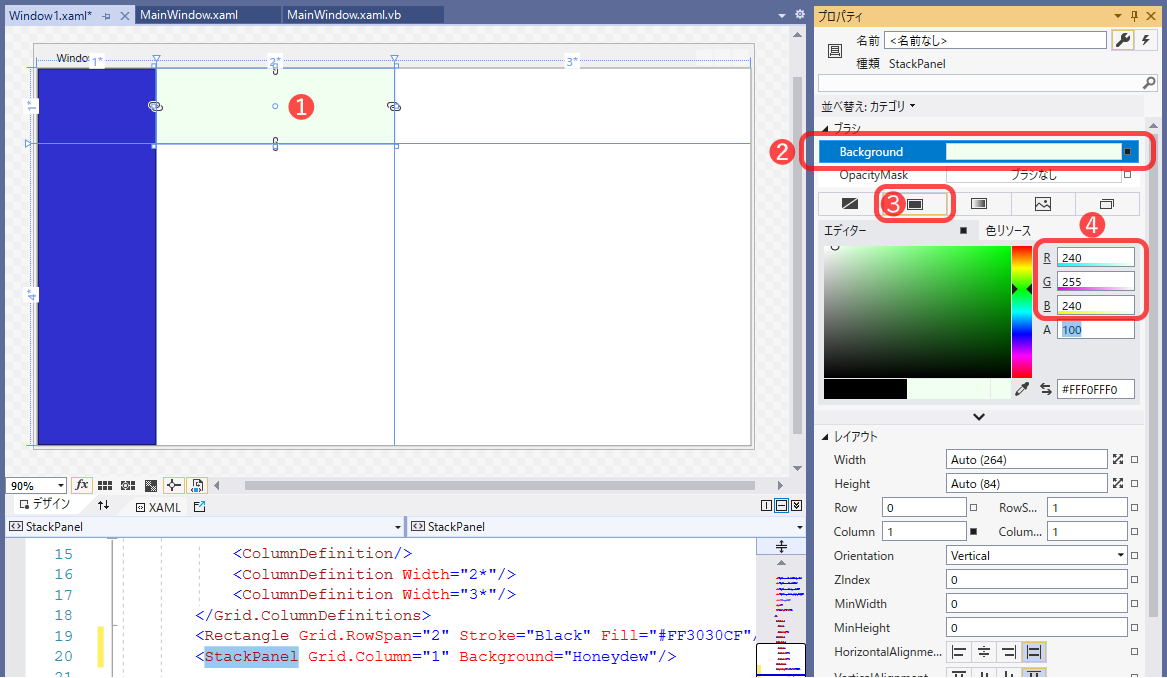

プロパティでブラシ - Backgroundを選択し、単色ブラシタブを選択します。
RGBを以下のように設定します。
| プロパティ | 設定値 |
|---|---|
| R | 240 |
| G | 255 |
| B | 240 |

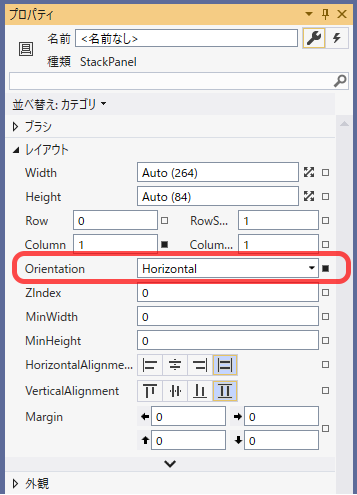

緑のStackPanelのOrientationプロパティを横配置のHorizontalに変更します。
TextBoxk, TextBlock, TextBoxの順に配置します。
2つのTextBoxを一度にプロパティ設定します。
左側のTextBoxを選択し、次にCtrlキーを押しながら右側のTextBoxを選択します。
そうするとプロパティの名前の部分が2個のオブジェクトが選択されていますになります。
以下のようにプロパティを設定します。
| プロパティ | 設定値 | 説明 |
|---|---|---|
| Width | 50 | 幅 |
| Height | 30 | 高さ |
| Margin左 | 10 | 他のコントロールとの左余白 |
| Margin右 | 10 | 他のコントロールとの右余白 |
| Text | 空欄 | テキスト内容 |

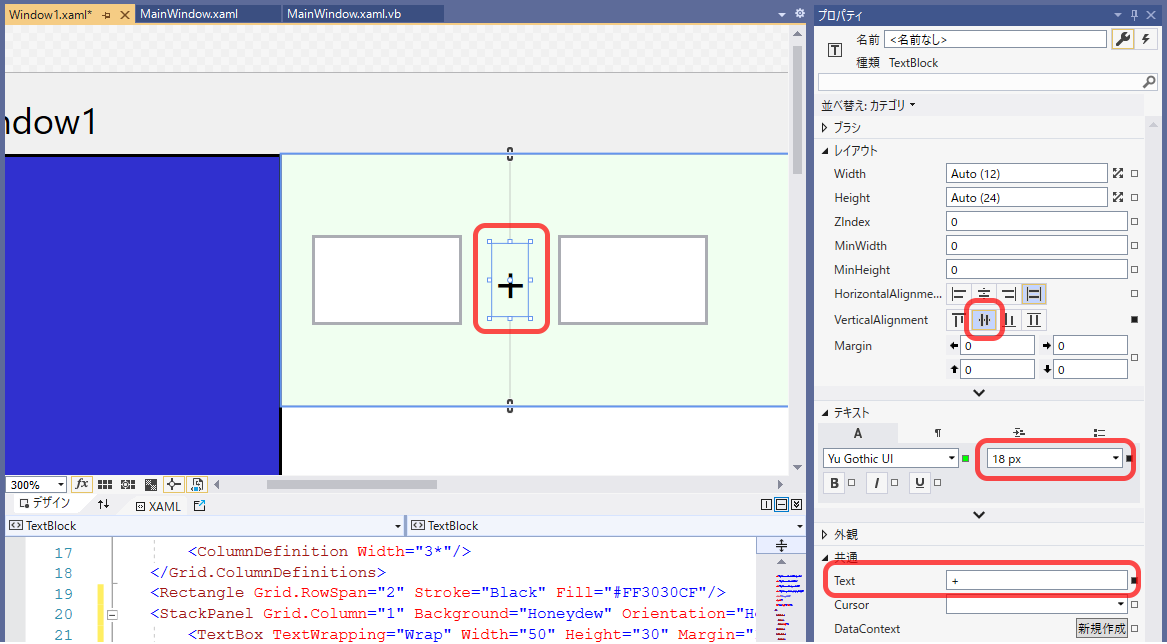

TextBoxの間にあるTextBlockを選択し、以下のようにプロパティを設定します。
| プロパティ | 設定値 | 説明 |
|---|---|---|
| VerticalAlignment | Center | 縦位置 |
| FontSize | 18 | 文字サイズ |
| Text | + | テキスト内容 |
配置したコントロールが多くなってきたため、ドキュメントアウトラインを使うようにします。

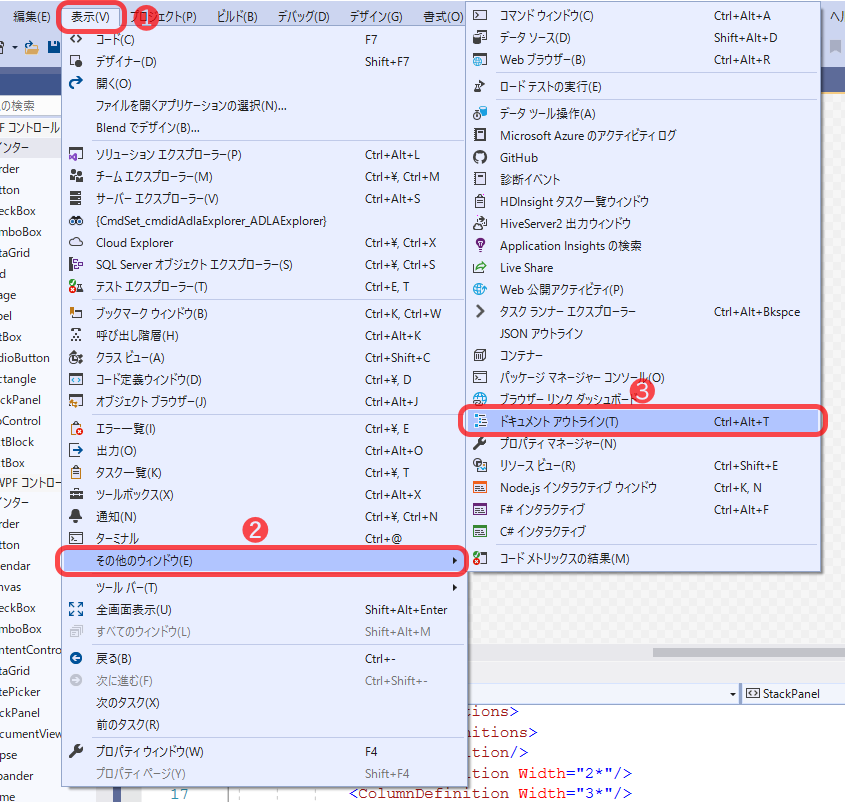

メニューの表示 - その他のウィンドウ - ドキュメントアウトラインを選択します。
ButtonをドキュメントアウトラインのStackPanel上にドラッグ＆ドロップします。

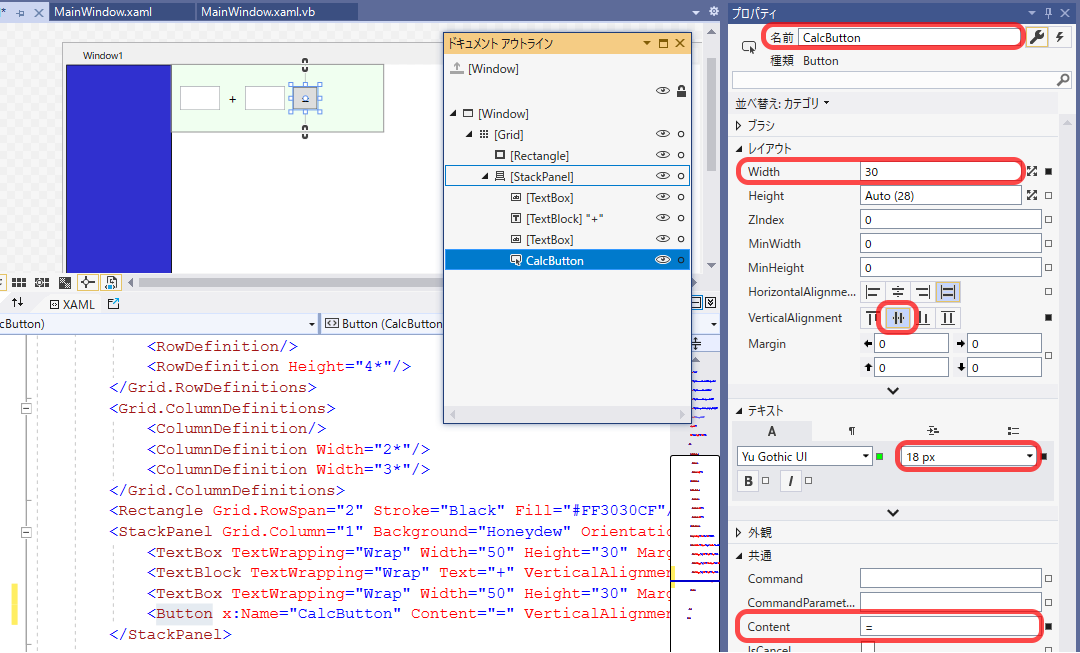

ボタンのプロパティを設定します。
| プロパティ | 設定値 | 説明 |
|---|---|---|
| 名前 | CalcButton | コントロール名 |
| Width | 30 | 幅 |
| VerticalAlignment | Center | 縦位置 |
| FontSize | 18 | 文字サイズ |
| Content | = | ボタンテキスト内容 |
テキストボックスにも名前を付けます。
左側をNum1Text, 右側をNum2Textにします。
画面デザイナでボタンをダブルクリックします。
テキストボックスに入力された数値を足した結果をタイトルバーに表示する処理を書きます。
Private Sub CalcButton_Click(sender As Object, e As RoutedEventArgs) Handles CalcButton.Click
Dim num1 As Integer
Dim num2 As Integer
Dim total As Integer
' Num1Textに数値が入力されているか？
If Integer.TryParse(Num1Text.Text, num1) Then
' Num2Textに数値が入力されているか？
If Integer.TryParse(Num2Text.Text, num2) Then
' 計算してタイトルバーに表示
total = num1 + num2
Me.Title = $"{num1} 足す {num2} は {total} です。"
Exit Sub
End If
End If
Me.Title = "計算失敗"
End Sub
Integer.TryParseで1つ目の引数の文字列が数値に変換できるか確認します。
数値に変換できる場合、2つ目の引数に変換後の数値が設定され、戻り値がTrueで返ってきます。
先頭に$を付けた""で囲った文字列は、{変数名}で変数の中身を文字列中に埋め込むことができます。
◇4-4. 実行
実行してみます。
Window1を表示し、テキストボックスに数値を入力して=ボタンを押します。
タイトルバーに計算結果が表示されました。
■STEP5. WrapPanelとファイル読み書き
◇5-1. 画面追加
新しい画面を追加します。
ソリューションエクスプローラーのGuiTest1プロジェクトを右クリック、追加 - ウィンドウを選択します。
名前にWindow2.xamlが指定されているのでそのまま追加ボタンを押します。
◇5-2. 土台をGridからWrapPanelに変更
GridをWrapPanelに変更します。
◇5-3. コントロール配置
ドキュメントアウトラインのWrapPanelにStackPanelを2つドラッグ＆ドロップします。
ドキュメントアウトラインで2つのStackPanelを選択状態（1つ目でクリック、2つ目でCtrlを押しながらクリック）にします。
そしてWidthプロパティに450を設定します。
1つ目のStackPanelにTextBox, Buttonの順にドラッグ＆ドロップします。
2つ目のStackPanelにButton, TextBoxの順にドラッグ＆ドロップします。
◇5-4. プロパティ設定
一番上のTextBoxのプロパティ設定をします。
| プロパティ | 設定値 | 説明 |
|---|---|---|
| 名前 | InputText | コントロール名 |
| Height | 100 | 高さ |
| Margin左 | 10 | 他のコントロールとの左余白 |
| Margin右 | 10 | 他のコントロールとの右余白 |
| Margin上 | 10 | 他のコントロールとの上余白 |
| Margin下 | 10 | 他のコントロールとの下余白 |
| VerticalScrollBarVisibility | Visible | 縦スクロールバー |
| AcceptsReturn | True | テキスト内で改行するか |
その下のButtonのプロパティ設定をします。
| プロパティ | 設定値 | 説明 |
|---|---|---|
| 名前 | SaveButton | コントロール名 |
| Width | 150 | 幅 |
| HorizontalAlignment | Left | 横位置 |
| Margin左 | 10 | 他のコントロールとの左余白 |
| Margin下 | 10 | 他のコントロールとの下余白 |
| Content | 保存 | ボタンのテキスト |
下のStackPanel内のButtonのプロパティ設定をします。
| プロパティ | 設定値 | 説明 |
|---|---|---|
| 名前 | LoadButton | コントロール名 |
| Width | 150 | 幅 |
| HorizontalAlignment | Left | 横位置 |
| Margin左 | 10 | 他のコントロールとの左余白 |
| Margin上 | 10 | 他のコントロールとの上余白 |
| Content | 開く | ボタンのテキスト |
一番下のTextBoxのプロパティ設定をします。
| プロパティ | 設定値 | 説明 |
|---|---|---|
| 名前 | LoadText | コントロール名 |
| Height | 100 | 高さ |
| Margin左 | 10 | 他のコントロールとの左余白 |
| Margin右 | 10 | 他のコントロールとの右余白 |
| Margin上 | 10 | 他のコントロールとの上余白 |
| Margin下 | 10 | 他のコントロールとの下余白 |
| VerticalScrollBarVisibility | Visible | 縦スクロールバー |
| IsReadOnly | True | 読み取り専用 |
◇5-5. レイアウト確認用コントロール配置
WrapPanelの効果がわかりやすくなるよう、WrapPanelにCheckBoxを4つ、ドラッグ＆ドロップします。
◇5-6. ファイル保存処理作成

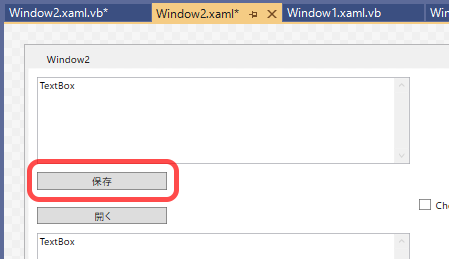

画面デザイナで保存ボタンをダブルクリックします。
以下の処理を書きます。
Private Sub SaveButton_Click(sender As Object, e As RoutedEventArgs) Handles SaveButton.Click
' 保存ダイアログの生成
Dim dialog = New SaveFileDialog()
' 保存ダイアログの設定
dialog.FileName = "GuiTest1ファイル.txt"
dialog.Filter = "すべてのファイル|*.*|テキストファイル|*.txt"
dialog.FilterIndex = 2
' 保存ダイアログ表示
If dialog.ShowDialog() <> True Then
' キャンセル
Exit Sub
End If
' ファイル保存処理
Using stream = dialog.OpenFile()
Using writer = New StreamWriter(stream, Encoding.UTF8)
Dim lineCnt As Integer = InputText.LineCount
For i As Integer = 0 To lineCnt - 1
' 一行書き込み
writer.Write(InputText.GetLineText(i))
Next i
End Using
End Using
End Sub
◇5-7. 実行
動作確認をするため、Window2を表示するためのコードを書きます。
MainWindowにButtonを追加、ダブルクリックし、以下のコードを書きます。
Private Sub Button_Click_2(sender As Object, e As RoutedEventArgs)
Dim window = New Window2()
window.ShowDialog()
End Sub
実行してみます。
追加したボタンを押してWindow2を表示し、上のテキストボックスに何か入力します。

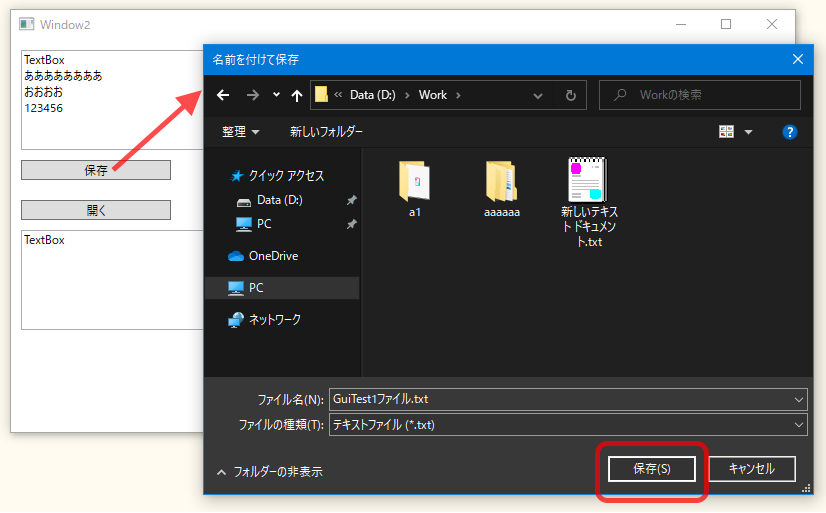

保存ダイアログが表示されるので、保存先を指定して保存ボタンを押します。
保存されたファイルを開いてみます。
◇5-8. ファイル読み込み処理作成
画面デザイナで開くボタンをダブルクリックします。
以下の処理を書きます。
Private Sub LoadButton_Click(sender As Object, e As RoutedEventArgs) Handles LoadButton.Click
'開くダイアログの生成
Dim dialog = New OpenFileDialog()
'開くダイアログの設定
dialog.FileName = "GuiTest1ファイル.txt"
dialog.Filter = "すべてのファイル|*.*|テキストファイル|*.txt"
dialog.FilterIndex = 2
' 開くダイアログ表示
If dialog.ShowDialog() <> True Then
' キャンセル
Exit Sub
End If
' ファイルを開く処理
Using Stream = dialog.OpenFile()
Using reader = New StreamReader(Stream, Encoding.UTF8)
' 一気に読み込み
LoadText.Text = reader.ReadToEnd()
End Using
End Using
End Sub
◇5-9. 実行
実行してみます。

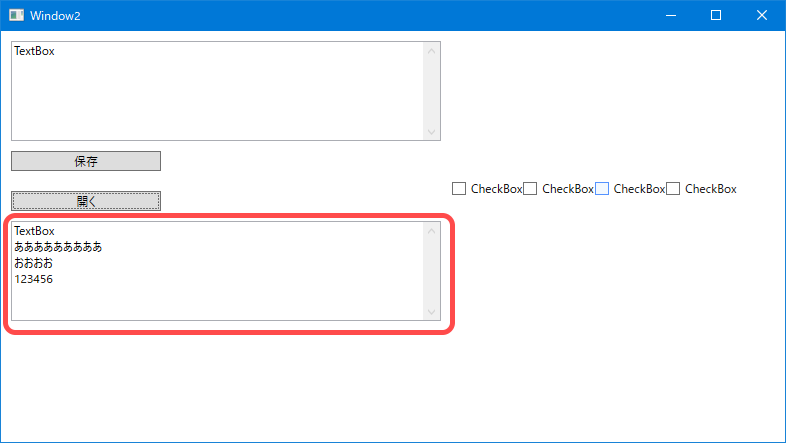

開くボタンを押して、先ほど保存したファイルを開きます。
読み込まれました。
◇5-10. WrapPanel動作確認

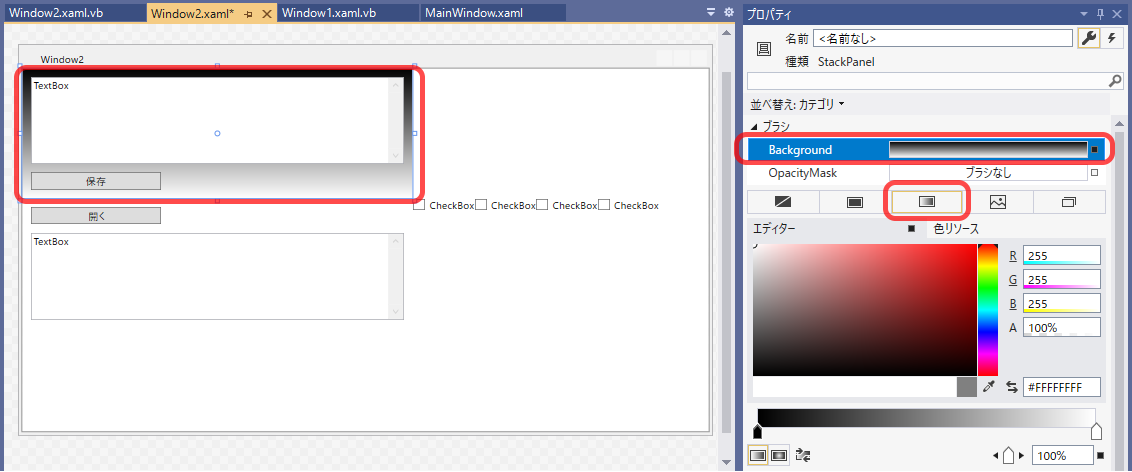

最後にWrapPanelの効果を確認しやすくするため、上のStackPanelを選択し、Backgroundプロパティでグラデーションブラシタブを選択します。
ウィンドウのサイズを変更しやすくするため、サイズ変更グリップを表示します。
画面デザイナ内のウィンドウのタイトルバーを選択してWindowを選択状態にします。
ResizeModeプロパティをCanResizeWithGripに設定します。
実行してみます。
ウィンドウ幅を拡大したり縮小したりしてみます。
ウィドウサイズを変えるときは、右下のグリップをつかむとやりやすいです。
十分に幅を広げるとStackPanelが横に並びます。
入りきらない分は下に回り込みます。
StackPanelで一つの塊なので、幅を広げても中のボタンが横に移動することはありません。
