はじめに
基板の４角、丸くしたいですよね？
（基板の角が丸いとかわいいので）
やり方
①適当に四角形を描きます
②今回は適当にR5の丸みを付けたいので、カドから縦横5mmの線を引きます
(正直これはやってもやらなくても良い)
③メニューの配置タブ⇒円弧を描くを選択

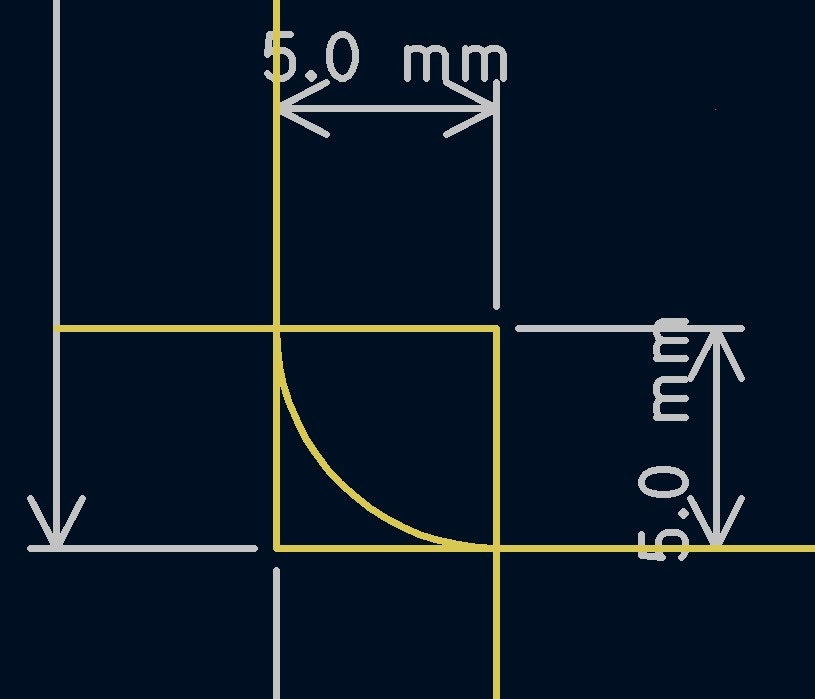

④さっき書いたカドから縦横5mm離れた所を中心に、1/4円を描きます
⑤他のカドにも同じように円弧を描く
⑥円弧の端っこから端っこに直線を引く。端っこにカーソルを合わせると図の様にカーソルが円形になるので、それに従って線を引く
(めっちゃ図分かりにくい)

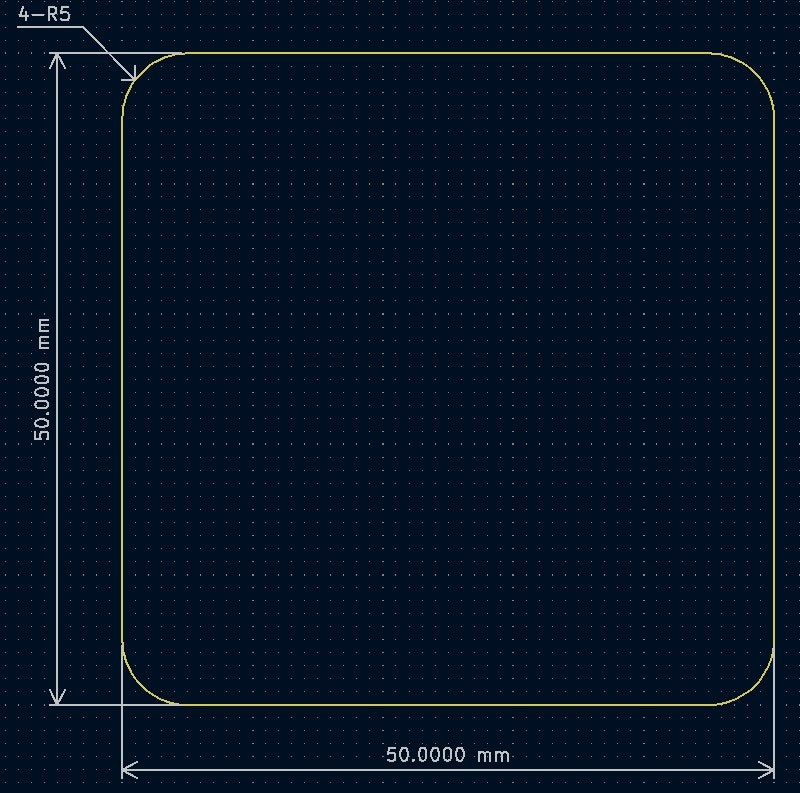

⑦最初に描いた四角を削除。端っこが丸い外形が出来た
⑧この外形が有効かどうか検査⇒デザインルールチェッカーで確かめる
⑨DRCを実行を押してもエラーが出なければOK
図形が繋がっていなかったり、するとこんな感じでエラーが出る
⑩3Dビュワーでもちゃんと端っこが丸くなっているのが分かる。
おわり
