AWSサービスの配置場所について理解する

Last updated at Posted at 2024-01-27

概要

各AWSサービスは特定の配置場所を持ち,主に以下の3つに分類される.

  • グローバル
  • リージョン
  • アベイラビリティゾーン(AZ)

例えばEC2はAZに属するサービスであるのに対し,S3はリージョンに属するサービスであるため,両者間の通信は基本的にインターネットを経由することになる.
この事実を無視した設計では,本来プライベートなネットワーク内で情報をやり取りすべきところを,誤ってインターネットを経由して情報をやり取りしてしまう可能性がある.
このような事態を避けるためにも,AWS環境を設計・構築する上でサービスの配置場所を正しく理解することは極めて重要である.

本記事では各サービスの配置場所についての基礎をまとめ,最後にEC2からS3へセキュアに通信するデモをおこなう.

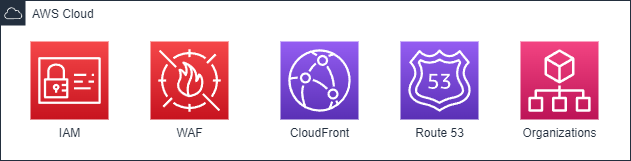

グローバル

世界中に展開されている物理的なデータセンター全体のこと.
各データセンター間はAWSの専用ネットワーク回線で接続されており,安定した品質が担保されている.

代表的なサービス

  • IAM
  • WAF
  • CloudFront
  • Route53
  • Organizations

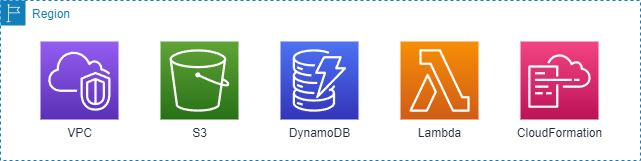

リージョン

リージョンとは複数のデータセンターから成る物理的なロケーションのこと.
2024年1月時点で33の地理的リージョンが存在する.

各リージョンで利用可能なAWSサービスが異なることや,地理的に離れたリージョンへの通信には時間がかかることを考慮して,適切なリージョンを選定することが重要になる.

代表的なサービス

  • VPC
  • S3 1
  • DynamoDB
  • Lambda
  • CloudFormation


アベイラビリティゾーン(AZ)

AZとは1つのリージョン内で物理的に分離されたデータセンターのこと.
2024年1月時点で105のAZが存在する.

同じリージョン内の各AZは独立した電力やネットワークを備えているため,1つのAZに障害が発生した場合でもシステムやサービスの可用性を確保できることが一番の特徴といえる.

代表的なサービス

  • EC2
  • EBS
  • RDS
  • ELB
  • Redshift

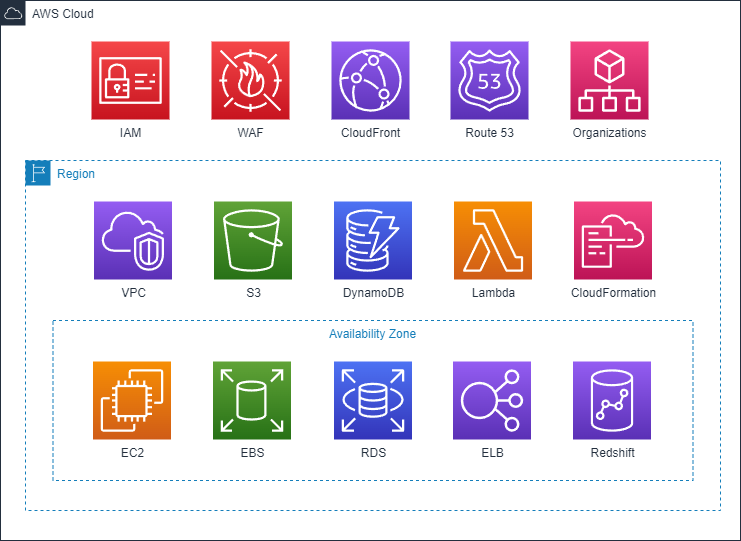

まとめ

  • グローバル:世界中に展開されている物理的なデータセンター全体
  • リージョン:複数のデータセンターから成る物理的なロケーション
  • アベイラビリティゾーン:1つのリージョン内で物理的に分離されたデータセンター

これら場所の特徴と属するサービスを理解し,ベストプラクティスに従った設計・構築を心掛けたい.


デモ

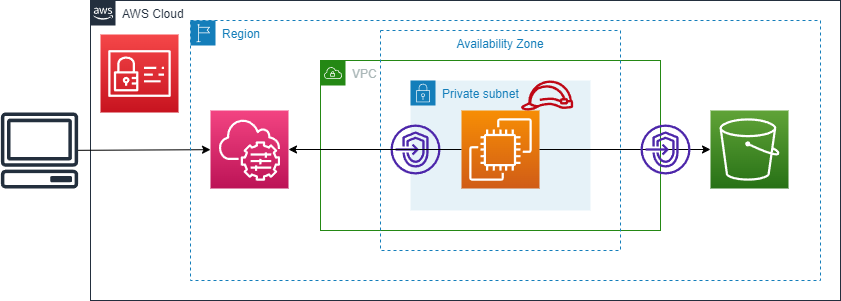

デモの内容

  • プライベートなEC2からS3にアクセスする.
  • インターネットを経由しないためにVPCエンドポイントを使用する.
  • EC2へのアクセスはSession Managerを使用する.
  • リソースの作成はCloudFormationを使用する


CloudFormationテンプレート

  • 今回は配置場所毎にテンプレートを分けた.
global.yml
AWSTemplateFormatVersion: 2010-09-09
Description: Global service

Resources:
# ------------------------------------------------------------#
# EC2にアタッチするIAMロールを作成
# ------------------------------------------------------------#
  ec2Role:
    Type: AWS::IAM::Role
    Properties:
      AssumeRolePolicyDocument:
        Version: 2012-10-17
        Statement:
          - Effect: Allow
            Action:
              - sts:AssumeRole
            Principal:
              Service:
                - ec2.amazonaws.com
      ManagedPolicyArns:
        - arn:aws:iam::aws:policy/AmazonS3ReadOnlyAccess
        - arn:aws:iam::aws:policy/AmazonSSMManagedInstanceCore
      RoleName: ec2Role

  iamInstanceProfile:
    Type: AWS::IAM::InstanceProfile
    Properties:
      Path: /
      Roles:
        - !Ref ec2Role

Outputs:
  iamInstanceProfile:
    Value: !Ref iamInstanceProfile
    Export:
      Name: iamInstanceProfile
region.yml
AWSTemplateFormatVersion: 2010-09-09
Description: Region service

Parameters:
  s3BucketName:
    Type: String
    Default: qiita20240127

Resources:
# ------------------------------------------------------------#
# VPC, プライベートサブネット, ルートテーブルを作成する
# ------------------------------------------------------------#
  myVPC:
    Type: AWS::EC2::VPC
    Properties:
      CidrBlock: 10.0.0.0/21
      EnableDnsHostnames: true
      EnableDnsSupport: true
      Tags:
        - Key: Nmae
          Value: myVPC
  privateSubnet:
    Type: AWS::EC2::Subnet
    Properties:
      AvailabilityZone: "ap-northeast-1a"
      VpcId: !Ref myVPC
      CidrBlock: 10.0.1.0/24
      Tags:
        - Key: Name
          Value: privateSubnet
  privateRouteTable:
    Type: AWS::EC2::RouteTable
    Properties:
      VpcId: !Ref myVPC
      Tags:
        - Key: Name
          Value: privateRouteTable
  PriAssociateRouteTable:
    Type: AWS::EC2::SubnetRouteTableAssociation
    Properties:
      RouteTableId: !Ref privateRouteTable
      SubnetId: !Ref privateSubnet
# ------------------------------------------------------------#
# SSM用に3つのVPCエンドポイントを作成する
# ------------------------------------------------------------#
  endpointSG:
    Type: AWS::EC2::SecurityGroup
    Properties:
      GroupName: endpointSG
      GroupDescription: allow https
      VpcId: !Ref myVPC
      SecurityGroupIngress:
        - IpProtocol: tcp
          FromPort: 443
          ToPort: 443
          CidrIp: 0.0.0.0/0
      Tags:
        - Key: Name
          Value: endpointSG
  endpointSSM:
    Type: AWS::EC2::VPCEndpoint
    Properties:
      PrivateDnsEnabled: true
      SecurityGroupIds:
        - !Ref endpointSG
      ServiceName: com.amazonaws.ap-northeast-1.ssm
      SubnetIds:
        - !Ref privateSubnet
      VpcEndpointType: Interface
      VpcId: !Ref myVPC
  endpointSSMMessages:
    Type: AWS::EC2::VPCEndpoint
    Properties:
      PrivateDnsEnabled: true
      SecurityGroupIds:
        - !Ref endpointSG
      ServiceName: com.amazonaws.ap-northeast-1.ssmmessages
      SubnetIds:
        - !Ref privateSubnet
      VpcEndpointType: Interface
      VpcId: !Ref myVPC
  endpointEC2Messages:
    Type: AWS::EC2::VPCEndpoint
    Properties:
      PrivateDnsEnabled: true
      SecurityGroupIds:
        - !Ref endpointSG
      ServiceName: com.amazonaws.ap-northeast-1.ec2messages
      SubnetIds:
        - !Ref privateSubnet
      VpcEndpointType: Interface
      VpcId: !Ref myVPC
# ------------------------------------------------------------#
# S3用のVPCエンドポイントとバケットを作成
# ------------------------------------------------------------#
  endpointS3:
    Type: AWS::EC2::VPCEndpoint
    Properties:
      RouteTableIds:
        - !Ref privateRouteTable
      ServiceName: com.amazonaws.ap-northeast-1.s3
      VpcEndpointType: Gateway
      VpcId: !Ref myVPC
  s3Bucket:
    Type: AWS::S3::Bucket
    Properties:
      AccessControl: Private
      BucketName: !Ref s3BucketName
      Tags:
        - Key: Name
          Value: s3Bucket

Outputs:
  privateSubnet:
    Value: !Ref privateSubnet
    Export:
      Name: privateSubnet
az.yml
AWSTemplateFormatVersion: 2010-09-09
Description: AZ service

Resources:
# ------------------------------------------------------------#
# EC2インスタンスを作成
# ------------------------------------------------------------#
  myEC2Instance:
    Type: AWS::EC2::Instance
    Properties:
      ImageId: ami-0076451230a62ad66
      InstanceType: t2.micro
      IamInstanceProfile: !ImportValue iamInstanceProfile
      SubnetId: !ImportValue privateSubnet
      Tags:
        - Key: Name
          Value: myEC2

動作確認

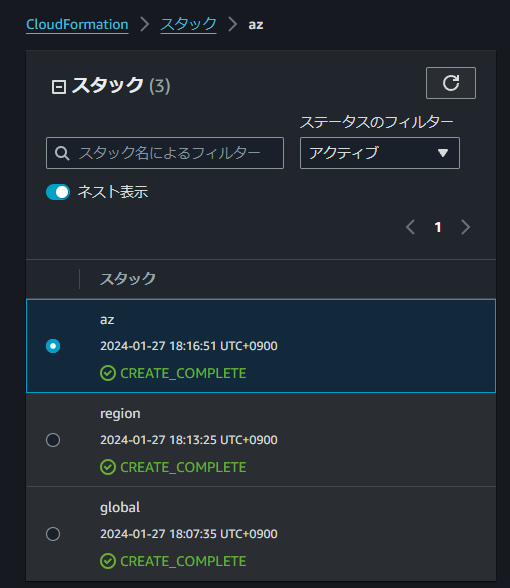

  • CloudFormationで3つのスタックを作成
  • EC2インスタンスにセッションマネージャーで接続
  • aws s3 lsコマンドでバケットを取得できれば成功!!




  1. S3はサービスとしてはグローバルサービスだが,リソース(バケット)はリージョンに存在する.ストレージという性質上,データの保存領域という実体を用意する必要があり,それはバケットという形でリージョン内の複数のAZに跨って存在する.
