IBM Watson IoT Platform の準備と MQTT pub/sub (ブラウザ Javascript)


目標

IBM Watson IoT Platform を MQTT Broker として準備し、

ブラウザの Javascript で pub/sub できるようになる。


知識材料


Watson IoT Platform ドキュメント


利用環境


今回のゴール

ブラウザでJavascript を実行し、MQTT メッセージが送受信されることを確認する


実践


Watson IoT Platform上のデバイスの準備


0.デバイスメニュー表示

Watson IoT Platform にログイン後、画面左のメニューから [Devices] をクリック。

メニュー


1.デバイスタイプの作成


1-1.デバイスタイプ作成画面へ

画面上部 Device Types タブをクリック後、画面右上の [+ Add Device Type] ボタンをクリック。


1-2.タイプ作成 (Add Type - Identity)

Type は [Device] を選択。(デフォルトで選択されている)

Name には、任意の文字列を入力する。

上記2つを設定したら、画面右の [Next] ボタンをクリック。


1-3.タイプ作成 (Add Type - Device Information)

未入力のままで、画面右の [Done] ボタンをクリック。


1-4.タイプ作成完了 (You added the new device type : xxxx )

画面左側の [Register Devices] ボタンをクリック。


2.デバイスの作成

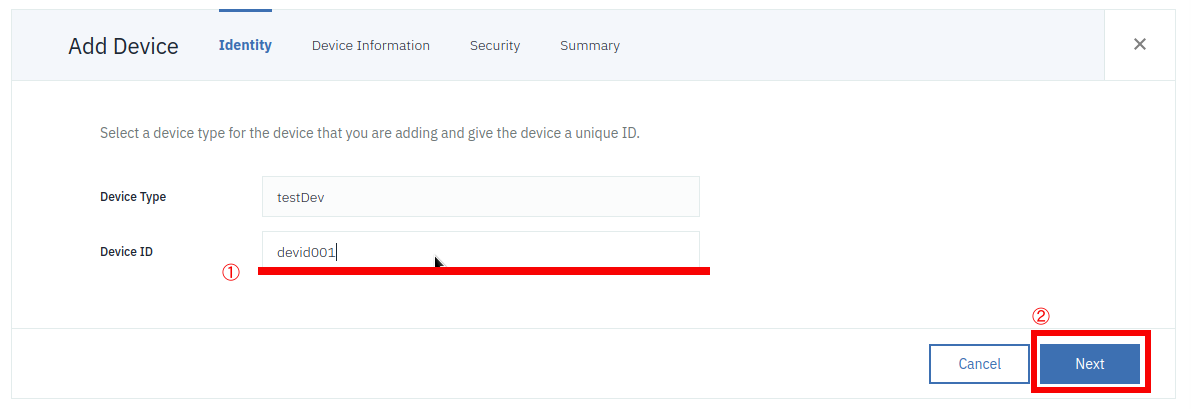

2-1.デバイスID 設定 (Add Device - Identity)

Device Type は 1-2.タイプ作成 で入力したデバイスタイプが選択されていることを確認。

Device ID に デバイスを識別する任意の文字列 を入力する。

上記2つを設定したら、画面右の [Next] ボタンをクリック。

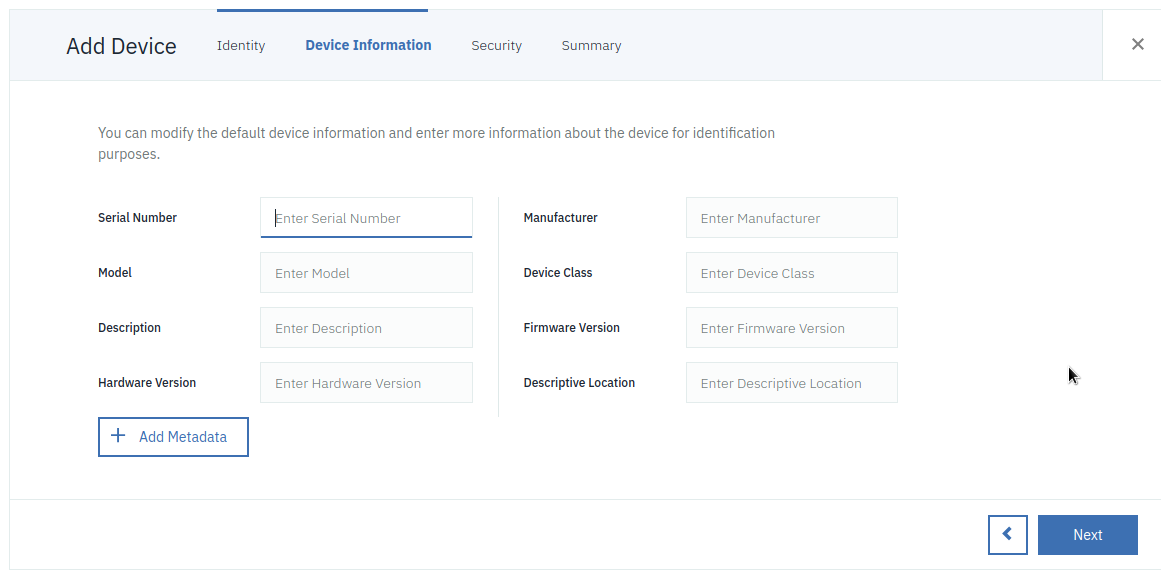

2-2.デバイス情報 設定 (Add Device - DeviceInformation)

未入力のままで、画面右の [Next] ボタンをクリック。


2-3.トークン設定 (Add Device - Security)

MQTT 接続のパスワードとなるトークンを設定する。

Authentication Token について、


  • 未入力の場合、トークンは、自動生成される。

  • 任意の文字列を入力した場合、その文字列がトークンとして登録される。

設定したら、画面右の [Next] ボタンをクリック。


2-4.デバイス情報 確認 (Add Device - Summary)

画面左側に今で入力した情報が表示されるので、確認後、画面右の [Done] ボタンをクリック。


2-5.デバイス情報 最終確認 (Device Credentials)

2-3.トークン設定 でトークンが未入力だった場合、自動生成されたトークンがここで表示されるので、必ず控えておく。

この画面を閉じてしまうと、二度とトークンを確認できなくなるので注意。


3.アプリケーションの作成


3-1.アプリケーションメニュー表示

画面左のメニューから [Apps] をクリック。


3-2.アプリケーション作成画面へ

画面右上の [+ Generate API Key] ボタンをクリック。


3-3.アプリケーション 概要設定 (Generate API Key - Information)

必要であれば、Description に、アプリケーションの概要を入力。(未設定でも大丈夫)

設定したら、画面右の [Next] ボタンをクリック。


3-4.アプリケーション 権限設定 (Generate API Key - Permissions)

Role を [StandardApplication] に設定する。

設定したら、画面右の [Generate Key] ボタンをクリック。


3-5.アプリケーション 最終確認 (The API key has been added.)

自動生成されたトークンがここで表示されるので、必ず控えておく。

設定したら、画面右の [Close] ボタンをクリック。


プログラム作成


index.html

<html>

<head>
<title>websocket</title>
</head>
<body>
<!-- MQTT Client
// https://www.npmjs.com/package/mqtt
-->

<script src="https://unpkg.com/mqtt@2.15.1/dist/mqtt.min.js"></script>
<script>
//
// デバイス情報
// TODO:// (2-5.デバイス情報 最終確認 を参照)
var C_OrganizationID = "";
var C_DeviceType = "";
var C_DeviceID = "";

var C_AuthenticationToken = "";

//
// アプリケーション情報
// TODO:// (3-5.アプリケーション 最終確認 を参照)
var A_API_Key = "";
var A_AuthenticationToken = "";

var A_ApplicationID = "test001"; // ここは任意の文字列

//
// 今回使用するコマンドやフォーマット
var msgCmd = "cmdTest";
var msgFmt = "text";
var msgPayload = "qiita=Love";

// 接続先ホスト
var hostname = `${C_OrganizationID}.messaging.internetofthings.ibmcloud.com`;

//
// アプリケーション側の配信
function appClient_publish()
{
//
// アプリケーション側のクライアントID
var appclientId = `a:${C_OrganizationID}:${A_ApplicationID}`;

// アプリケーションパブリッシュのトピックフォーマット
var appTopic = `iot-2/type/${C_DeviceType}/id/${C_DeviceID}/cmd/${msgCmd}/fmt/${msgFmt}`;

const appClient = mqtt.connect(`wss://${hostname}`, {
'keepalive' : 120,
'clientId' : appclientId, // 自分を示すID
'username' : A_API_Key,
'password' : A_AuthenticationToken
});
// まず、セッションが確立できるかどうか
appClient.on("connect", (connack) => {
console.log("APP: connect success");
// ブローカに接続できたら、パブリッシュ!
appClient.publish(appTopic, msgPayload);
});
}

//
// デバイス側のクライアントID
var devclientId = `d:${C_OrganizationID}:${C_DeviceType}:${C_DeviceID}`;

// デバイスサブクライブのトピックフォーマット
var devTopic = `iot-2/cmd/${msgCmd}/fmt/${msgFmt}`;

// websockets SSL で接続します。
const devClient = mqtt.connect(`wss://${hostname}`, {
'keepalive' : 120,
'clientId' : devclientId, // 自分を示すID
'username' : "use-token-auth", // デバイスのusername は固定
'password' : C_AuthenticationToken
});
// まず、セッションが確立できるかどうか
devClient.on("connect", (connack) => {
console.log("DEV: connect success");
// ブローカに接続できたら、サブスクライブ
devClient.subscribe(devTopic, (err) =>
{
if( err ) {
// なぜか購読できないとき(認証エラーとか?
console.log("DEV: ERROR: Subscribed!! ", err);
}
else {
console.log("DEV: Subscribed!! ");
// 購読の準備ができたら、自分でメッセージを一回、発行しちゃう
appClient_publish();
}
});
});

// publish されたメッセージを受け取るところ
devClient.on("message", (topic, payload) => {
// メッセージ受信できたよログ
console.log( `DEV: MSG-Recv!! : ${payload}`);
});

</script>
</body>
</html>



実行と結果

ブラウザのデバッグコンソールに以下のログが出力され、メッセージが送受信されていることを確認できる。


まとめ

Topic や ClientID のフォーマットにルールがあることを理解できておらず、 IoT Platform の MQTT Broker に接続するまでに時間が掛かりましたが

Javascript でメッセージを送受信できることを確認できてよかった。

とうぜん、Javascript 以外の言語や、IoT デバイスとの通信も可能なので、活用していきたい。
