GAE環境でNode-REDを使う

こんにちは。
この記事は「Google Cloud Platform Advent Calendar 2020」10日目の記事です。

はじめに

Node-REDが好きでプライベートでも仕事でもよく使ってますが、GCP環境と親和性が高く、GAEで動かせる情報がなかなかなかったため、GAE用のスターターコードNode-RED-Starter-GoogleAppEngineを作ってみました。今回はそのスターターコードをGAEにデプロイ/動作確認するまでの流れを纏めてみました。
https://gitlab.com/ktsz/node-red-starter-googleappengine.git

構成

今回は、ローカルで開発したNode-REDを、GitlabのCI/CDを利用しGAEにデプロイして使う、以下のような構成で構築します。
スクリーンショット 2020-12-10 21.26.52.png

環境準備

Google Cloud Platform の準備

Node-RED-Starter-GoogleAppEngineは、実行環境としてGCPのApp Engine FlexibleもしくはStandard環境を利用します。今回はFlexibleで構築します。GAEの詳細については、以下サイトをご確認ください。
https://cloud.google.com/appengine?hl=ja
(GAE Standardでも動作可能ですが、GAE Standardの制約はそのまま受けますので、Node-REDの利用上は例えばDebugタブにログを出力することができないなど、制約があります。)

API有効化

以下5つのAPIが必要となります。左上のハンバーガーメニュー >「APIとサービス」>「ダッシュボード」>「APIとサービスを有効化」を開き、有効化ください。

  • Compute Engine API
  • App Engine Admin API
  • Google App Engine Flexible Environment
  • Cloud Build API
  • Cloud Deployment Manager V2 API

サービスアカウント作成

デプロイ時に使用するサービスアカウントと、Node-RED storageModuleで使用するサービスアカウントを作成します。左上のハンバーガーメニュー >「IDとセキュリティ」>「ID」>「サービスアカウント」>「サービスアカウントを作成」より作成ください。

  • gitlab-ci デプロイ用 必要権限
    • App Engine サービス管理者
    • App Engine デプロイ担当者
    • Cloud Build 編集者
    • ストレージオブジェクト 管理者
    • サービス アカウント ユーザー
  • Node-RED storageModule用 必要権限
    • ストレージ 管理者

作成後、JSON形式でキーを作成し、ダウンロードしてください。(安全に保管してください。)

GAE有効化

GAEを有効化します。以下設定値を参考に有効化ください。

項目
Region 任意(ここでは asia-northeast1(東京)を選択)
Language Node.js
Environment フレキシブル

Gitlab の準備

GAE用のNode-REDスターターコードの準備と、GAEに自動デプロイするためのCI/CDの設定を行います。

スターターコード準備

スターターコードを自分のGitプロジェクトへインポートします。以下に「Node-RED-Starter-GoogleAppEngine」スターターコードがありますので、こちらをインポートください。
https://gitlab.com/ktsz/node-red-starter-googleappengine.git

CI/CD設定

CI/CDの変数を設定します。Gitlabプロジェクトより、左メニューの設定 > CI/CD を開き、Variablesセクションを展開、以下変数を設定ください。

キー
GCP_PROJECT_ID GCPのプロジェクトID
GCP_SERVICE_ACCOUNT GAEへのデプロイ時に使用するサービスアカウント キーJSONファイル内本文をコピーし設定
NODE_RED_CREDENTIAL_SECRET Node-REDフロー暗号化キー(任意の値)
NODE_RED_USE_EDITOR Node-REDのエディタ使用可否(デフォルトはfalse)
NODE_RED_USE_APPMETRICS AppMetricsの使用可否(デフォルトはfalse)
NODE_RED_USERNAME Node-REDのエディタのログインユーザーID
NODE_RED_PASSWORD Node-REDのエディタのログインユーザーPW
NODE_RED_GCS_ACCOUNT Node-RED storageModuleで使用するGCS用サービスアカウント キーJSONファイル内本文をコピーし設定(未設定の場合はlocalStorage)
NODE_RED_GCS_LOCATION Node-RED storageModuleで使用するGCSのBucketロケーション(デフォルトはASIA-NORTHEAST1)
NODE_RED_LOG_LEVEL Node-REDのログ出力レベル(デフォルトはinfo)

スクリーンショット 2020-12-10 22.06.53.png

Node-RED開発環境の準備

ローカル環境へインストール

以下コマンドでインストールください。

sudo npm install -g --unsafe-perm node-red

参考: https://nodered.jp/docs/getting-started/local

Node-REDプロジェクト機能有効化

<インストール先>/settings.jsファイルの一番下にプロジェクト機能のセクションがあります。デフォルトは false になってますので、ここを true に変更し、プロジェクト機能を有効化します。

// Customising the editor
editorTheme: {
    projects: {
        // To enable the Projects feature, set this value to true
       enabled: true
    }
}

Node-REDを起動

以下コマンドで起動ください。

node-red

プロジェクトをクローン

ブラウザでローカルのNode-REDへアクセスhttp://127.0.0.1:1880、右上のハンバーガーメニュー > プロジェクト > 新規 を開き、「プロジェクトをクローン」を押下、以下必要情報を入力し、「プロジェクトをクローン」ボタンを押下ください。

項目
プロジェクト名 任意
GitリポジトリのURL 先程インポートし準備したGitlabリポジトリのURL
ユーザー名 GitlabのログインユーザーID
パスワード GitlabのログインユーザーPW

フロー暗号化設定

ノードに設定するAPIトークン等のセキュリティ情報を暗号化するため、フローの暗号化設定を行います。右上のハンバーガーメニュー > プロジェクト > 設定 > 左タブの設定 を開きます。そのウィンドウの右上に「編集」ボタンがありますので、こちらから設定ください。

項目
新規の暗号化キー GitlabのCI/CD変数にて設定したフロー暗号化キーと同じ値

以上で準備は完了です。

GAEへデプロイ

続いてフローをGAEへデプロイします。GitlabのMasterにPUSHされたタイミングでCI/CDが動作するよう構成されてますので、まずは変更をGitにPushします。

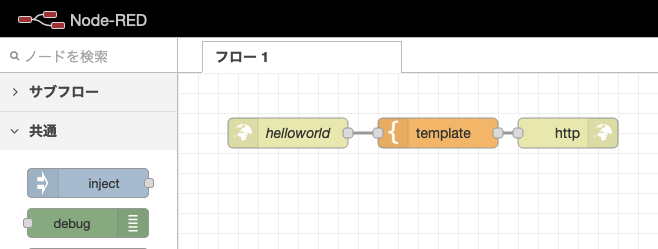

準備が完了した初期状態では、Node-RED上にはHello, Node-RED-Starter-GoogleAppEngine !!と答えてくれる動作確認用のフローがあります。
スクリーンショット 2020-12-10 22.39.38.png

これを位置の変更など少しだけ変更し、commit/pushしましょう。Node-RED画面右側のサイドバーの「履歴」タブを開きます。「ローカルの変更」セクションを確認し、対象の変更を追加します。全ての場合は「全て」ボタンを押下し「コミット対象とする変更」に追加します。コミットコメントを入力し、「コミット」ボタンを押下します。「コミット履歴」セクションを開き、「↑↓」ボタンを押下、プッシュ先のリモートブランチを選択し、「プッシュ」ボタンを押下します。これでリモートGitブランチへのプッシュが完了です。
スクリーンショット 2020-12-10 22.36.32.png

PushしますとGitlabでCI/CDジョブが走り始めます。GAE Flexible環境なのでデプロイにちょっと時間がかかりますが、、、最後にJob succeededと出てくれば完了です。
スクリーンショット 2020-12-10 22.59.16.png

動作確認

HTTP Requestを投げてみる

動作確認用のフローのendpointにrequestを投げてみます。ブラウザを起動し、https://xxxxxx/helloにアクセスください。以下のようなメッセージが表示されれば成功です。
スクリーンショット 2020-12-10 23.20.55.png

Cloud Loggingの確認

Node-RED-Starter-GoogleAppEngineのアプリケーションログは、Cloud Loggingに対応してます。Loggingの画面、ログフィールドのLOG_NAMEをwinston_logで絞り込んでください。そうすると、図のようなAP起動ログが確認できるかと思います。
スクリーンショット 2020-12-10 23.11.24.png

Cloud Storageの確認

GCSには、Node-REDのフロー定義が保管されます。デフォルトの設定でデプロイした場合、以下にフローが保管されますので確認してみましょう。

  • Bucket:<GCP PJID>-gae-<GAE サービス識別子>-node-red
  • フォルダ:GAE バージョン名

スクリーンショット 2020-12-10 23.32.56.png

GAE上のNode-REDのEditorでフローに変更を加えた場合、ここに保管されているフロー定義に保管されます。このような形でサーバーレスサービスであるGAE上の変更を永続化しています。

まとめ

いかがでしたでしょうか。GAE環境でもNode-RED、ぜひ使ってみてください!
