GitLab CI を用いて IBM Cloud CF環境へ Node-RED プロジェクトをデプロイし使用する

Last updated at 2022-12-02Posted at 2019-06-02

はじめに

Node-REDにVersion 0.18以降プロジェクト管理機能（フローをGitで管理できる機能）が搭載されました。しかしながら、IBM Cloudが提供するNode-REDボイラープレートではまだ利用できません。そこで今回はボイラープレートを使わずに、以下4点が実施できる環境を構築してみたいと思います。

ローカルでフロー開発
Gitでフローの管理
デプロイメントパイプラインでIBM CloudへPush
IBM Cloud CF環境でサーバーアプリとして利用

ローカル環境の準備

はじめに、ローカルへNode-REDをインストールし、プロジェクト管理機能を有効化します。

Node-RED インストール

sudo npm install -g --unsafe-perm node-red

Node-RED プロジェクト機能有効化

<インストール先>/settings.js ファイルの一番下にプロジェクト機能のセクションがあります。デフォルトは false になってますので、ここを true に変更し、プロジェクト機能を有効化します。

settings.js

// Customising the editor
editorTheme: {
    projects: {
        // To enable the Projects feature, set this value to true
        enabled: true
    }
}

GitLab プロジェクトの準備

GitLab CI を用いて、Node-RED フローが更新された際の IBM Cloud へのデプロイを自動化します。
今回は、IBM Cloud CF環境向けの Node-RED プロジェクトテンプレートを準備してますので、そちらをforkし実施します。

GitLab プロジェクト作成

以下よりプロジェクトをforkください。
https://gitlab.com/ktsz/node-red-starter-ibmcloud
fork後、必要に応じて、リポジトリURLや名称、公開レベルを変更ください。

GitLab CI定義

IBM Cloud CF環境へデプロイする際に必要となる IBM Cloud の組織やスペース、認証といった情報を、GitLab CI の変数として設定します。

GitLab プロジェクト左のメニューより、設定 → CI/CD → Variables を開きます。
以下変数を設定します。
- BLUEMIX_ORGANIZATION : Push先の組織名
- BLUEMIX_SPACE : Push先のスペース名
- BLUEMIX_USER : IBM Cloud ログインユーザーID
- BLUEMIX_PASSWORD : IBM Cloud ログインユーザーPW

forkしたコードでは、リージョンはデフォルト（us-south）になってます。もし変更したい場合は、GitLab CI定義の変数にリージョンを追加するとともに、それを利用する .gitlab-ci.yml を修正ください。

.gitlab-ci.yml

stages:
  - test
  - deploy

test:
  image: node:10
  stage: test
  script:
   - npm install
   - npm test

staging:
  image: ruby:2.3
  type: deploy
  script:
    - gem install dpl
    - dpl --provider=bluemixcloudfoundry --username=$BLUEMIX_USER --password=$BLUEMIX_PASSWORD --organization=$BLUEMIX_ORGANIZATION --space=$BLUEMIX_SPACE --skip-ssl-validation
  only:
    - master

Node-RED プロジェクト開発の準備

GitLab の準備ができましたら、続いてローカルのNode-REDへプロジェクトをcloneし、開発の準備を行います。

ローカルのNode-REDを起動する

node-red

プロジェクトへクローンする

ブラウザでローカルのNode-REDへアクセスし、cloneください。標準の場合、以下URLとなります。
http://127.0.0.1:1880/
以下手順でcloneください。
以下デフォルトフローがあるパレットが表示されます。

認証情報の暗号化

cloneしたプロジェクトはデフォルトだと各種ノードに設定する認証などの情報に対する暗号化が有効になっていません。まずはこれを有効にします。以下のように実施ください。

パレット右上のメニューより、プロジェクト → 設定 → 設定を開き、編集ボタンを押す
暗号化フィールドの鉛筆マークを押し、キーを入力する
保存する

アプリケーション名の変更

cloneしたプロジェクト内にある manifest.yml ファイルをテキストエディタ等で開き、IBM Cloud CF環境にデプロイする際のアプリ名や環境情報を変更します。（少なくても、name と host は変更ください。）

manifest.yml

applications:
- path: .
  memory: 256M
  instances: 1
  domain: mybluemix.net
  name: KS-NodeRED-demo-201906
  host: KS-NodeRED-demo-201906
  disk_quota: 1024M

IBM Cloud CF環境へデプロイ

Gitへ変更をCommit, Pushする

Node-REDの右のパレット？を使い、Gitへ変更をCommit, Pushします。

コミットしたい変更対象を選択ください。（今回はすべて選択）
コミットボタンを押し、コメントを記載の上、コミットします
リモートへPushします。コミット履歴セクションを開き、「↑↓」ボタンを押します
ブランチを切りたい場合は、ブランチを新規作成します。（今回は新規に ks_dev を作成）
ブランチを選択し、アップストリームに設定、変更をプッシュします

変更がPushされますと、GitLabにてCIが動きます。master以外の場合は、スクリプトチェックのみ実行されます。CI/CD パイプラインにて 成功 を確認してください。

Masterへマージする

今回の gitlab-ci.yml では、masterに変更があった場合に IBM Cloud へ Push されるようにパイプラインをくんでいます。IBM CloudへPushするため、ブランチをmasterにマージします。

マージリクエスト（プルリク）を作成します。Sourceを対象ブランチに、Targetをこのプロジェクトのmasterに設定します。

マージします

GitLabにてCIが動きます。masterの場合は、スクリプトチェックとIBM CloudへのPushが走ります。CI/CD パイプラインにて 成功 を確認してください。

IBM Cloud CF Runtime ユーザー定義変数の追加

IBM Cloudダッシュボードにて、GitLabにてデプロイしたアプリを開き、ランタイム変数を追加します。

デプロイしたアプリをひらきます
ランタイム → 環境変数 → ユーザー定義に、変数を設定します
- NODE_RED_CREDENTIAL_SECRET : （必須）Node-RED 認証情報の暗号化にて設定したKEYを設定します
- NODE_RED_DISABLE_EDITOR : フローエディタを使用させるかどうか設定します（true:使用しない　false:使用する　未設定:使用しない）
- NODE_RED_USERNAME : フローエディタ利用時のログインIDを設定します
- NODE_RED_PASSWORD : フローエディタ利用時のログインPWを設定します

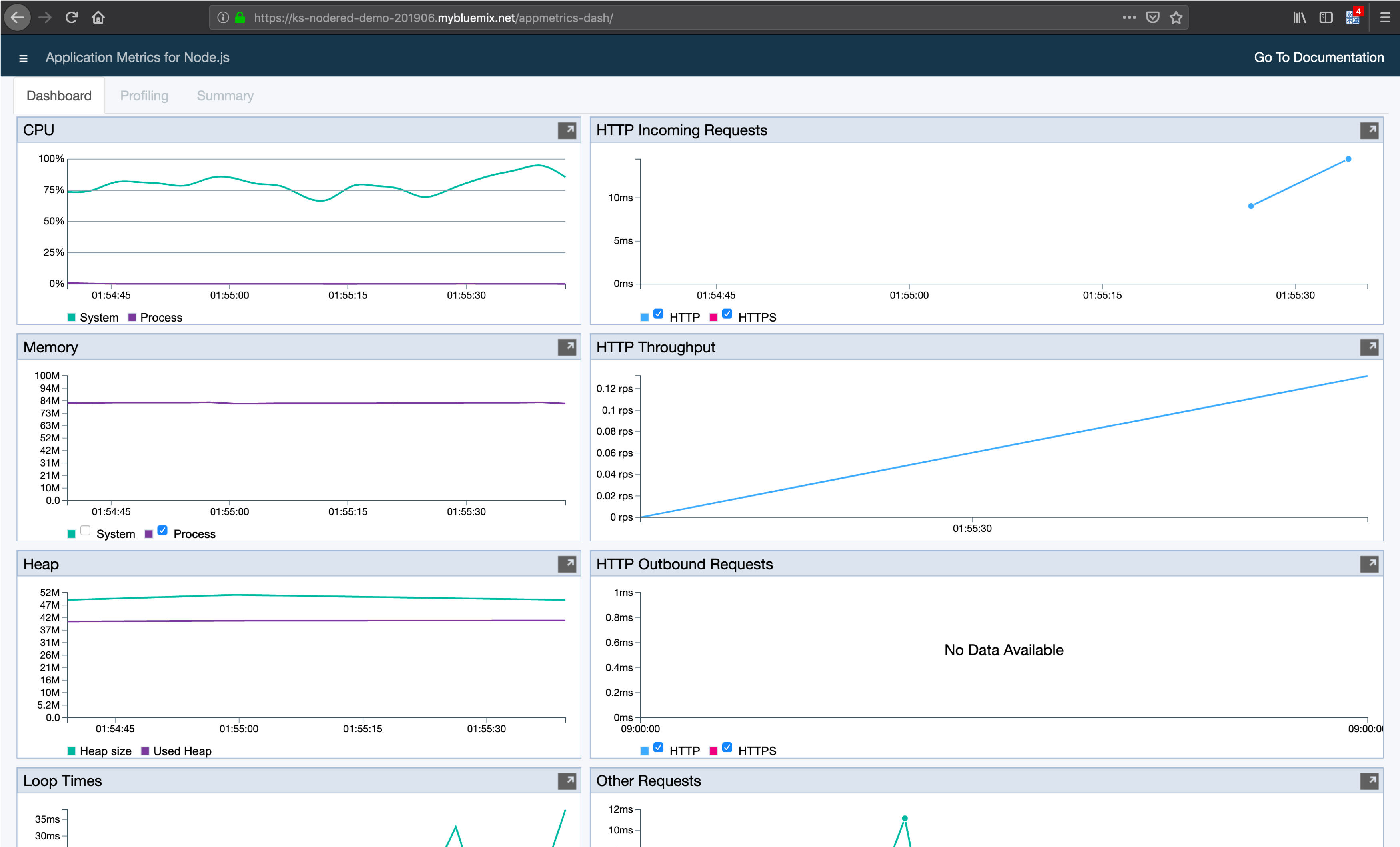

- NODE_RED_USE_APPMETRICS : アプリケーションメトリクスダッシュボードを使用するかどうか設定します（true:使用する　false:使用しない　未設定:使用しない）
