LVMの/領域を拡張する [RHEL7,CentOS7]

Posted at

背景

(/)ルート領域を拡張することになった。
インストール時のパーティションは以下のとおり

  • boot領域 4GB
  • swap領域 1GB
  • /領域 38GB
  • /home領域 19GB

[root@localhost ~]# df -h
ファイルシス          サイズ  使用  残り 使用% マウント位置
/dev/mapper/rhel-root    38G   20G   18G   53% /
/dev/sda1              1014M  145M  870M   15% /boot
/dev/mapper/rhel-home    19G   33M   19G    1% /home

なお今回は/領域を拡張するということで、/をアンマウントする必要がある。そのためメディアブートしてレスキューモードからオペレーションする必要がある。

いざ拡張

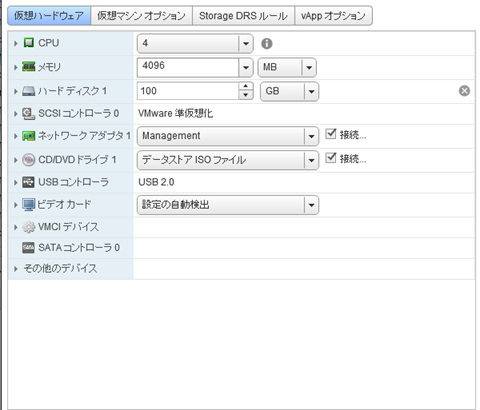

まずはハードディスクそのものを拡張する。今回はESXi上のVMが対象であるため、VMをシャットダウンしてからvCenterからVMのハードディスク容量を変更する(60GB -> 100GB)
※不測の事態にそなえてスナップショットの取得をお忘れなく

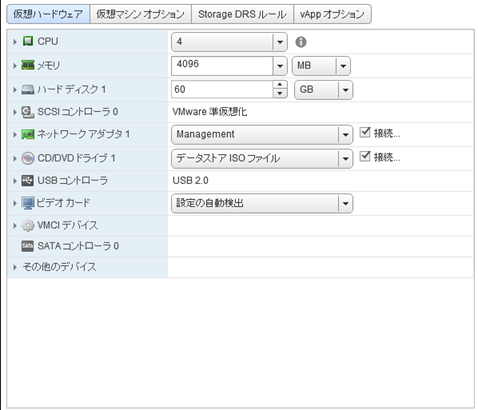

[変更前]

[変更後]

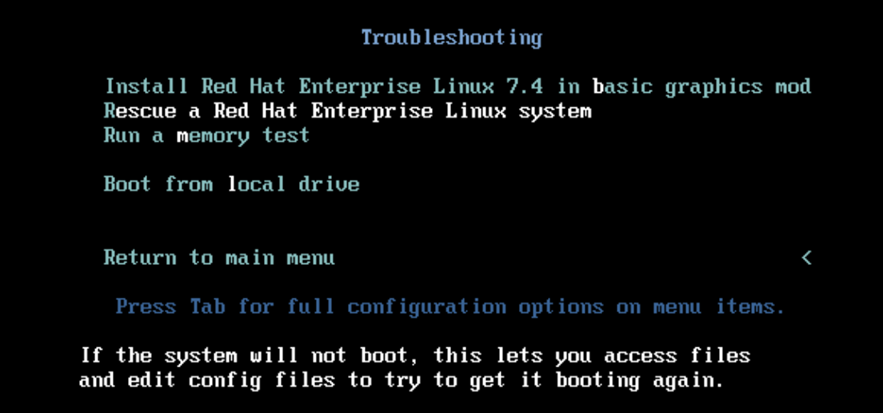

OSメディアを読み込ませて、レスキューモードで起動する

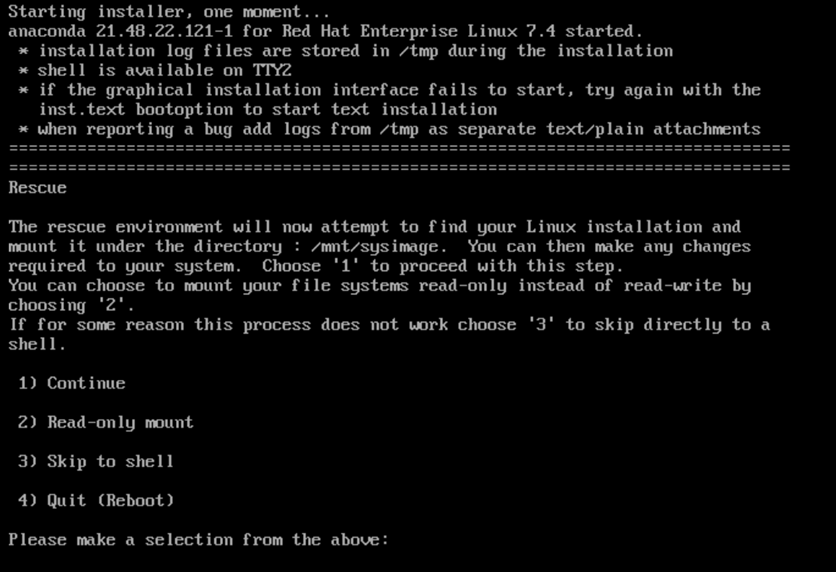

レスキューモードで起動したら、3)のSkipを選択

そうすると/にはローカルディスクではなくISOメディアボリュームがマウントされる

パーティションの管理はfdiskで行われる場合が多いが、partedのresize機能を使用することにする。
なぜならfdiskはパーティションを一度削除する必要があるため、できるだけ使いたくない。
と思ったが、どうやらRHEL7(CentOS7)ではpartedでresizeができないらしい。。。

結局fdiskでやる

どうやら拡張する際の開始セクタが同じであればデータは消えないとのことなので、fdiskを利用して
パーティションを削除->再作成することにより拡張することとする。(縮小の場合はどうするんだろう。。。)

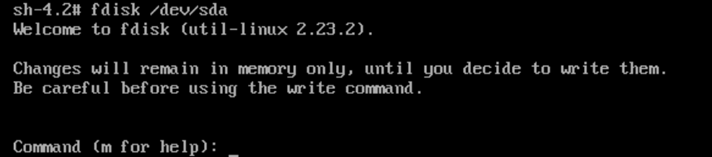

fdiskを実行

現在のパーティションテーブルは以下の通り、/dev/sda2が/に該当するパーティションなので今回は
こちらを削除してから大きいサイズで再作成する
さようならーーーー

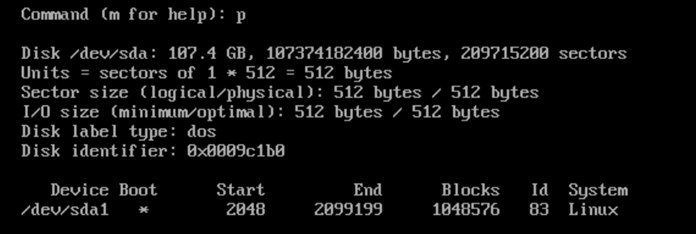

念のため消えたことを確認する

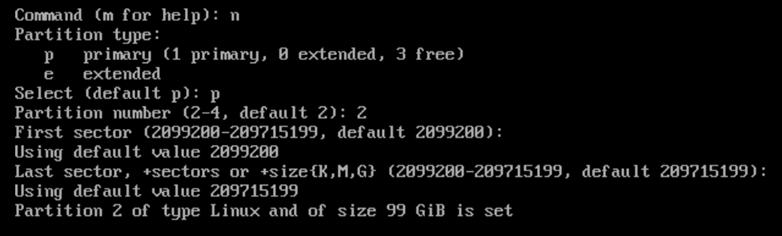

そして新しいパーティションを作成する
※全部デフォルトをたたけばいい感じにできます最終セクターのデフォルトは指定できるMAX値になるので
できたー

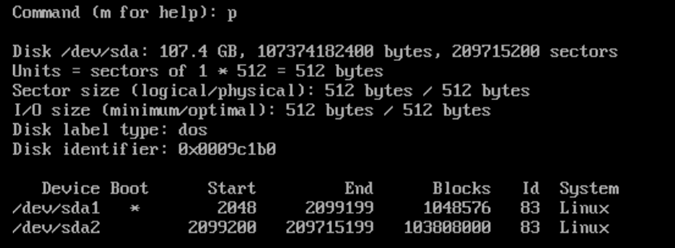

確認する

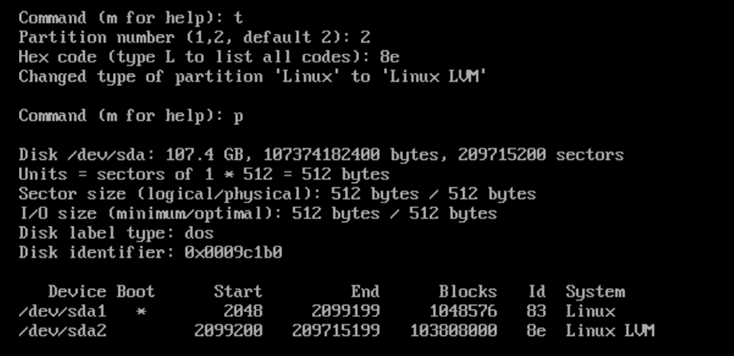

LVMになっていないので、LVMに変更する

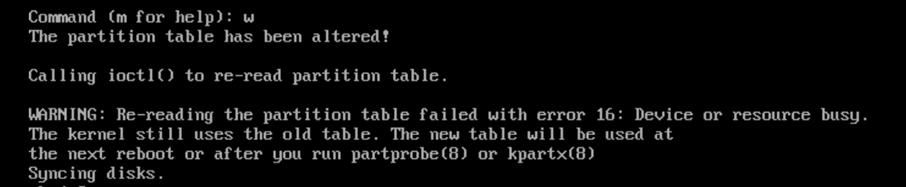

書き込みもお忘れなく
Warningがでているが、これは設定を適用したいなら再起動しろよというメッセージ。なので再起動する
もうレスキューモードは必要ないので、再起動後は通常モードで起動する

これでパーティションは拡大することができたので、論理ボリュームを拡大していく
とその前にOSを再起動してレスキューモードからぬけることをお忘れなく

OSが起動したら
パーティションサイズの変更が適用されていることを確認

確認したら、まずはPhisical Volumeから拡張する

現状PVは(約)60GBになっている

[root@localhost ~]# pvdisplay
  --- Physical volume ---
  PV Name               /dev/sda2
  VG Name               rhel
  PV Size               <59.00 GiB / not usable 2.00 MiB
  Allocatable           yes
  PE Size               4.00 MiB
  Total PE              15103
  Free PE               1
  Allocated PE          15102
  PV UUID               v38uuP-pqb7-vBs9-GGch-JPg9-vOrv-zb0OGF

pvresizeコマンドで拡張する

[root@localhost ~]# pvresize /dev/sda2
  Physical volume "/dev/sda2" changed
  1 physical volume(s) resized / 0 physical volume(s) not resized

(約)100GBに拡張されたことを確認する

[root@localhost ~]# pvscan
  PV /dev/sda2   VG rhel            lvm2 [<99.00 GiB / 40.00 GiB free]
  Total: 1 [<99.00 GiB] / in use: 1 [<99.00 GiB] / in no VG: 0 [0   ]
[root@localhost ~]# pvdisplay
  --- Physical volume ---
  PV Name               /dev/sda2
  VG Name               rhel
  PV Size               <99.00 GiB / not usable 2.00 MiB
  Allocatable           yes
  PE Size               4.00 MiB
  Total PE              25343
  Free PE               10241
  Allocated PE          15102
  PV UUID               v38uuP-pqb7-vBs9-GGch-JPg9-vOrv-zb0OGF

LogicalVolumeを拡張する

まずは確認

[root@localhost ~]# lvdisplay
  --- Logical volume ---
  LV Path                /dev/rhel/swap
  LV Name                swap
  VG Name                rhel
  LV UUID                OQzoCQ-Okea-ec9A-rXa3-OIUy-A2nR-OBZMLk
  LV Write Access        read/write
  LV Creation host, time localhost, 2018-12-20 10:42:41 +0900
  LV Status              available
  # open                 2
  LV Size                <3.88 GiB
  Current LE             992
  Segments               1
  Allocation             inherit
  Read ahead sectors     auto
  - currently set to     8192
  Block device           253:1

  --- Logical volume ---
  LV Path                /dev/rhel/home
  LV Name                home
  VG Name                rhel
  LV UUID                cDZSgW-EjnM-zFb2-354F-Nn2k-EEpR-AHRIFN
  LV Write Access        read/write
  LV Creation host, time localhost, 2018-12-20 10:42:41 +0900
  LV Status              available
  # open                 1
  LV Size                18.08 GiB
  Current LE             4629
  Segments               1
  Allocation             inherit
  Read ahead sectors     auto
  - currently set to     8192
  Block device           253:2

  --- Logical volume ---
  LV Path                /dev/rhel/root
  LV Name                root
  VG Name                rhel
  LV UUID                fxnSpj-0875-X0gV-D07I-7woW-MpDT-bhLh6t
  LV Write Access        read/write
  LV Creation host, time localhost, 2018-12-20 10:42:41 +0900
  LV Status              available
  # open                 1
  LV Size                <37.04 GiB
  Current LE             9481
  Segments               1
  Allocation             inherit
  Read ahead sectors     auto
  - currently set to     8192
  Block device           253:0
[root@localhost ~]# lvdisplay
  --- Logical volume ---
  LV Path                /dev/rhel/swap
  LV Name                swap
  VG Name                rhel
  LV UUID                OQzoCQ-Okea-ec9A-rXa3-OIUy-A2nR-OBZMLk
  LV Write Access        read/write
  LV Creation host, time localhost, 2018-12-20 10:42:41 +0900
  LV Status              available
  # open                 2
  LV Size                <3.88 GiB
  Current LE             992
  Segments               1
  Allocation             inherit
  Read ahead sectors     auto
  - currently set to     8192
  Block device           253:1

  --- Logical volume ---
  LV Path                /dev/rhel/home
  LV Name                home
  VG Name                rhel
  LV UUID                cDZSgW-EjnM-zFb2-354F-Nn2k-EEpR-AHRIFN
  LV Write Access        read/write
  LV Creation host, time localhost, 2018-12-20 10:42:41 +0900
  LV Status              available
  # open                 1
  LV Size                18.08 GiB
  Current LE             4629
  Segments               1
  Allocation             inherit
  Read ahead sectors     auto
  - currently set to     8192
  Block device           253:2

  --- Logical volume ---
  LV Path                /dev/rhel/root
  LV Name                root
  VG Name                rhel
  LV UUID                fxnSpj-0875-X0gV-D07I-7woW-MpDT-bhLh6t
  LV Write Access        read/write
  LV Creation host, time localhost, 2018-12-20 10:42:41 +0900
  LV Status              available
  # open                 1
  LV Size                <37.04 GiB
  Current LE             9481
  Segments               1
  Allocation             inherit
  Read ahead sectors     auto
  - currently set to     8192
  Block device           253:0

今回はこの/dev/rhel/rootを拡張する

lvextendコマンドで該当するLVを拡張する(+100%FREEを指定すると、拡張可能な最大値までボリュームサイズを拡張することができる)

[root@localhost ~]# lvextend -l +100%FREE /dev/rhel/root
  Size of logical volume rhel/root changed from <37.04 GiB (9481 extents) to <77.04 GiB (19722 extents).
  Logical volume rhel/root successfully resized.

拡張されていることを確認する

[root@localhost ~]# lvdisplay
~割愛~
  --- Logical volume ---
  LV Path                /dev/rhel/root
  LV Name                root
  VG Name                rhel
  LV UUID                fxnSpj-0875-X0gV-D07I-7woW-MpDT-bhLh6t
  LV Write Access        read/write
  LV Creation host, time localhost, 2018-12-20 10:42:41 +0900
  LV Status              available
  # open                 1
  LV Size                <77.04 GiB
  Current LE             19722
  Segments               1
  Allocation             inherit
  Read ahead sectors     auto
  - currently set to     8192
  Block device           253:0

40GBほど拡張されている!!

これだけだとまだファイルシステムは拡張されていない

[root@localhost ~]# df -h
ファイルシス          サイズ  使用  残り 使用% マウント位置
/dev/mapper/rhel-root    38G   20G   18G   53% /
devtmpfs                1.9G     0  1.9G    0% /dev
tmpfs                   1.9G     0  1.9G    0% /dev/shm
tmpfs                   1.9G  8.6M  1.9G    1% /run
tmpfs                   1.9G     0  1.9G    0% /sys/fs/cgroup
/dev/sda1              1014M  145M  870M   15% /boot
/dev/mapper/rhel-home    19G   33M   19G    1% /home
tmpfs                   380M     0  380M    0% /run/user/0

最後にファイルシステムのリサイズを実行

[root@localhost ~]# xfs_growfs /dev/rhel/root
meta-data=/dev/mapper/rhel-root  isize=512    agcount=4, agsize=2427136 blks
         =                       sectsz=512   attr=2, projid32bit=1
         =                       crc=1        finobt=0 spinodes=0
data     =                       bsize=4096   blocks=9708544, imaxpct=25
         =                       sunit=0      swidth=0 blks
naming   =version 2              bsize=4096   ascii-ci=0 ftype=1
log      =internal               bsize=4096   blocks=4740, version=2
         =                       sectsz=512   sunit=0 blks, lazy-count=1
realtime =none                   extsz=4096   blocks=0, rtextents=0

ファイルシステムサイズが変更されたことを確認する

[root@localhost ~]# df -h
ファイルシス          サイズ  使用  残り 使用% マウント位置
/dev/mapper/rhel-root    78G   20G   58G   26% /
devtmpfs                1.9G     0  1.9G    0% /dev
tmpfs                   1.9G     0  1.9G    0% /dev/shm
tmpfs                   1.9G  8.6M  1.9G    1% /run
tmpfs                   1.9G     0  1.9G    0% /sys/fs/cgroup
/dev/sda1              1014M  145M  870M   15% /boot
/dev/mapper/rhel-home    19G   33M   19G    1% /home
tmpfs                   380M     0  380M    0% /run/user/0

おつかれさまでーす
