目的
シェル要素を用いたモーダル解析
この資料はオープンCAE勉強会＠岐阜で公開されているFS氏ご提供の「SALOME-Mecaの使用法解説：10.0モーダル解析」をSalome-Meca 2019（Code_Aster 14.4）を用いてシェル要素（1次）で実行しました。
ジオメトリ
- Salome-Meca 2019を起動します。
- Shaperモジュールを起動します。
Sketchを使用してワイヤーを作成します。
-
新規Partを作成します （メニューより、Part/New Part）。
-
スケッチの作成を開始します（メニューより、Sketch/Sketch）。
-
ビューでXOZ平面を選択します。
-
「Sketch」プロパティパネルの「Set plane View」ボタンをクリックします。
-

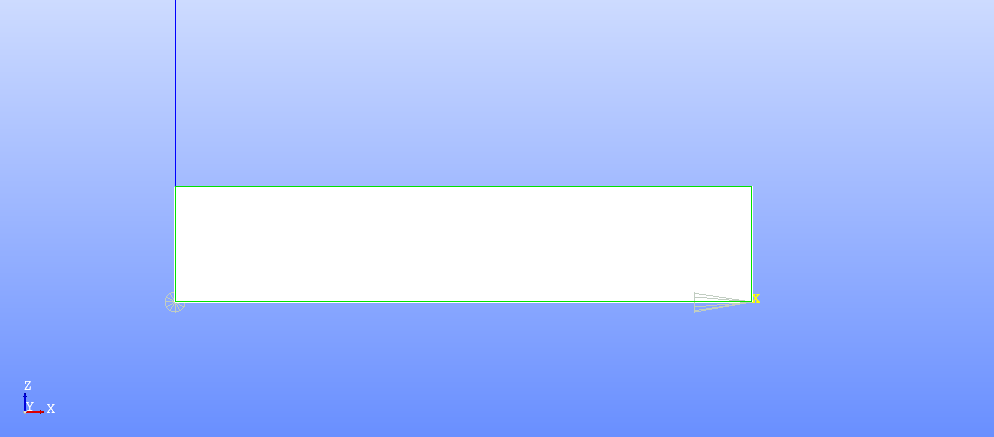

四角形を作成します（メニューより、Sketch/Rectangle）。
-
ビュー内の2つのポイントを選択し、四角形を作成します。
-
四角形の左端と原点を一致させます（Skethc/Coincident）。
-

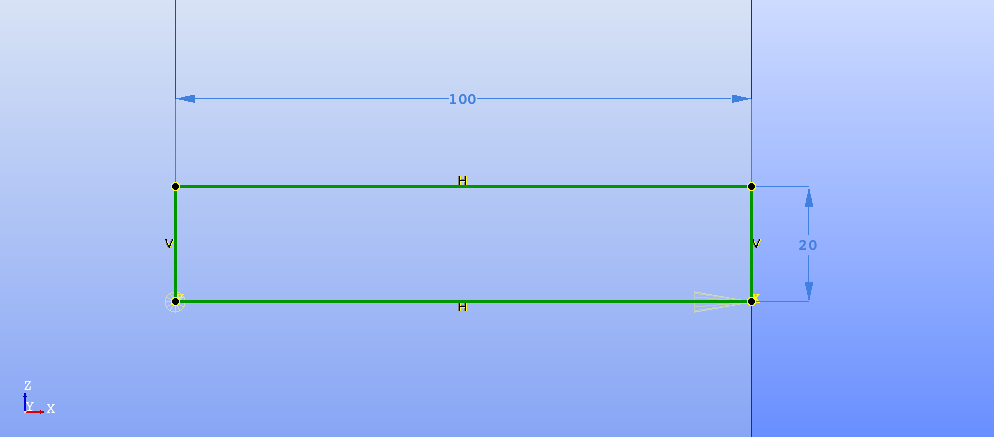

Skechツールバーの「Length」ボタンから寸法拘束を作成します。
-
Y方向を「100」、Z方向を「20」に設定します。
-
Skechプロパティパネルの「Apply」ボタンをクリックして、スケッチの作成を終了します。
Faceを作成します。
- Face1を作成します（メニューより、Build/Face）
- オブジェクトブラウザでSketch_1を選択します。
- プロパティパネルの「Apply」ボタンをクリックします。

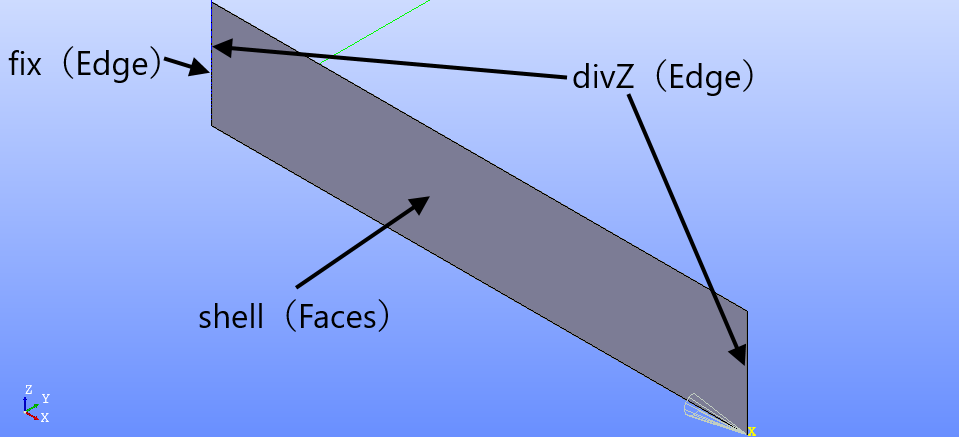

グループを設定します
- グループを設定します（Features/Group）。
- Nameを「fix」に設定、Typeに「Edge」を選択、X=0上の線を選択し、「Apply and continue」をクリックします。
- Nameを「divZ」に設定、Typeを「Edge」を選択したままで、X=0、X=100上のＺ方向の2線を選択し（SHIFTキーを押しながら）、「Apply and continue」をクリックします。
- Nameを「shell」に設定、Typeに「Faces」を選択、ビュー内の「Face_1_1」を選択、「Apply」をクリックします。
GEOMモジュールにエキスポート
- グループ設定をGEOMモジュールにエキスポートします（メニューより、Features/Export to GEOM）
メッシュ
Meshモジュールを起動します。
Mesh_1を作成：（メニューより、Mesh/Create Mesh）
- ジオメトリ：Face_1_1
- 2Dアルゴリズム：自動四角形メッシュ化（Quadrangle:Mapping）
- 1Dアルゴリズム：セグメント数=20

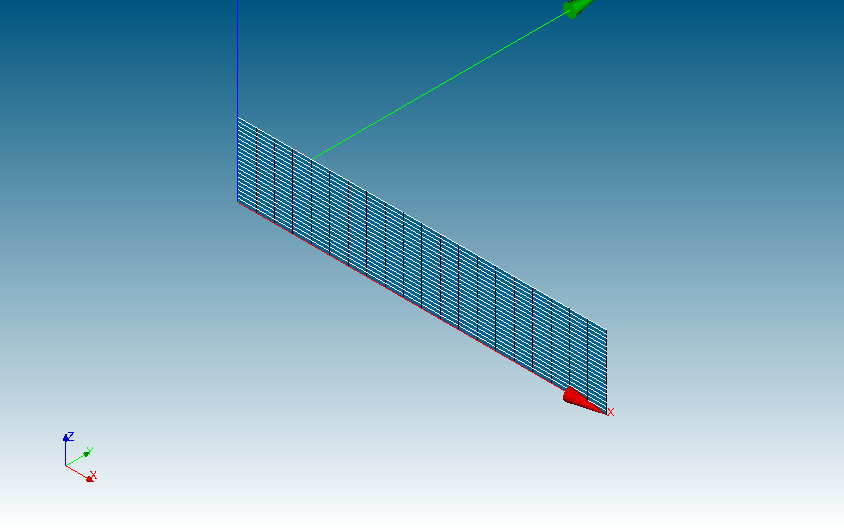

- ダイアログをApplyし、Mesh_1をComputeします。
サブメッシュを作成：（メニューより、Mesh/Create Sub-mesh）
- メッシュ：Mesh_1
- ジオメトリ：divZ
- アルゴリズム：Wire Discretisation
- Hypothesis（仮設）にNumber of Segmentsを設定（4分割、等分布）します。
- Mesh_1をComputeします。

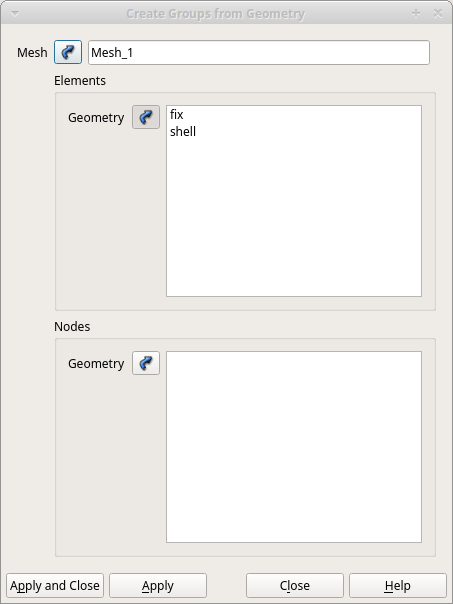

ジオメトリよりグループを作成します（メニューより、Mesh/Create Groups from Geometry）
- メッシュ：Mesh_1
- Elements：Geometryのfix、shell
- ダイアログを「Apply and Close」します。
Asterコマンドファイルを作成
Asterコマンドファイルの雛形作成
AsterStudyモジュールを起動します。
アシスタントも用いてコマンドファイルの雛形を作成します（メニューより、Operations/Add Stage with Assistant/Modal analysis）
- メッシュ：Mesh_1
- 解析モデル：3D（のちほどDKTに変更します）
- 材料定数：
- ヤング率：132000
- 質量密度：8.96e-9
- ポアソン比：0.343
- 拘束条件：
- グループ：fix
- DX=DY=DZ=0
- 固有モード探索の基準：「N first eigenmodes」を選択、周波数の数を「5」に設定
- 結果ファイル（.rmed）の保存場所を指定します。
Asterコマンドファイルを修正
有限要素モデルを3DからDKTに変更します。
model = AFFE_MODELE(AFFE=_F(MODELISATION=('DKT', ), # シェルを指定
PHENOMENE='MECANIQUE',
TOUT='OUI'),
MAILLAGE=mesh)
shellグループに板厚を設定します（メニューより、Commands/Model Definition/AFFE_CARA_ELEM）。
elemprop = AFFE_CARA_ELEM(COQUE=_F(EPAIS=10.0, # シェルの厚さを設定
GROUP_MA=('shell', )),
MODELE=model)
境界条件に回転自由度を追加します。
**LIAISON='ENCASTRE'**を用いて全自由度拘束でも可能です。
mecabc = AFFE_CHAR_MECA(DDL_IMPO=_F(DRX=0.0, # 追加
DRY=0.0, # 追加
DRZ=0.0, # 追加
DX=0.0,
DY=0.0,
DZ=0.0,
GROUP_MA=('fix', )),
MODELE=model)
モーダル解析の前処理を修正
ASSEMBLAGE(CARA_ELEM=elemprop, # 追加
CHAM_MATER=materfl,
CHARGE=(mecabc, ),
MATR_ASSE=(_F(MATRICE=CO('rigidite'),
OPTION='RIGI_MECA'),
_F(MATRICE=CO('masse'),
OPTION='MASS_MECA')),
MODELE=model,
NUME_DDL=CO('numeddl'))
結果の出力を修正します。
IMPR_RESU(FORMAT='MED',
RESU=_F(CARA_ELEM=elemprop, # 追加
RESULTAT=result),
UNITE=80)
結果（変形の形状）

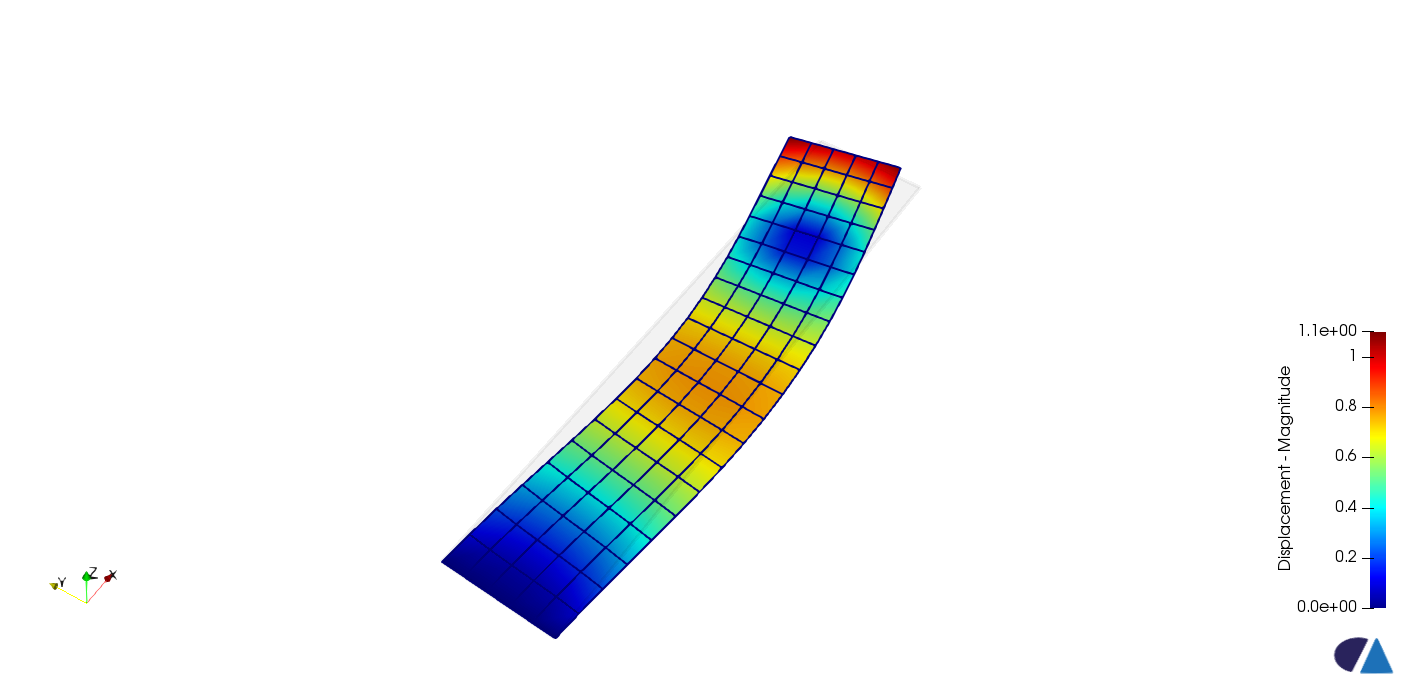

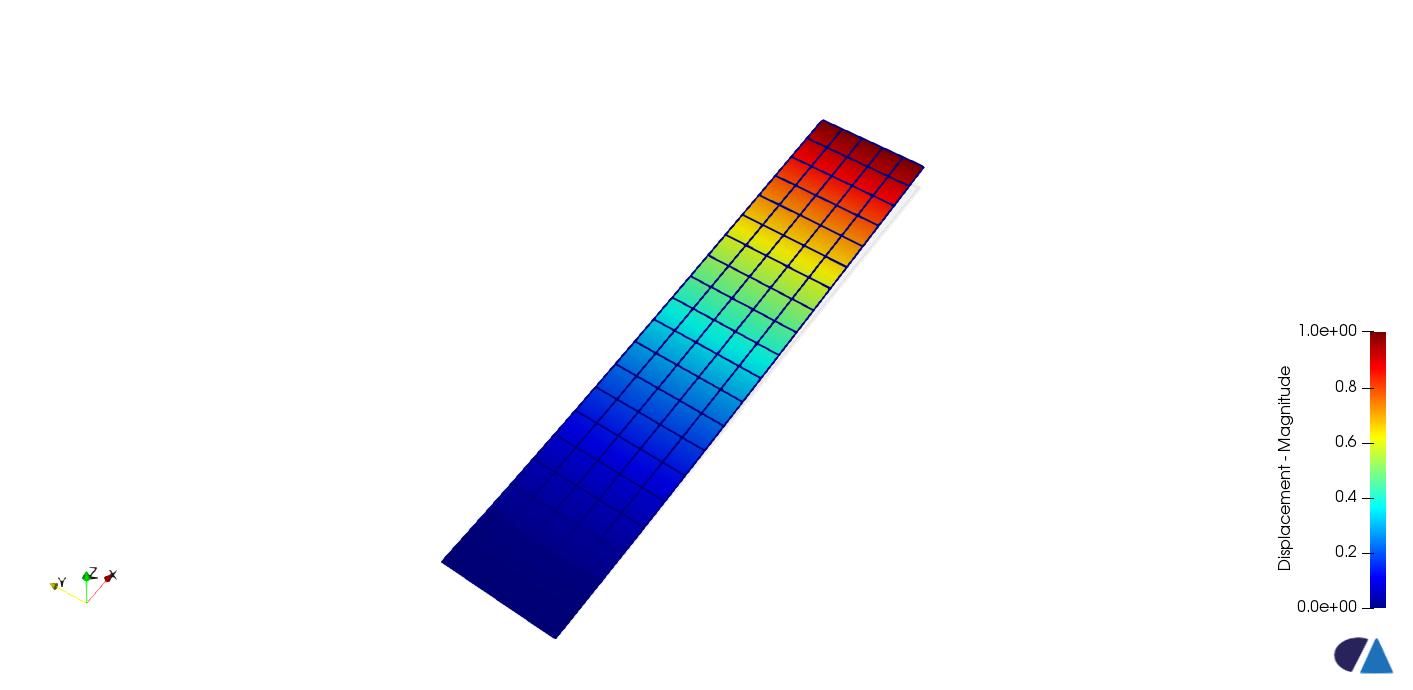

1次：630.2Hz

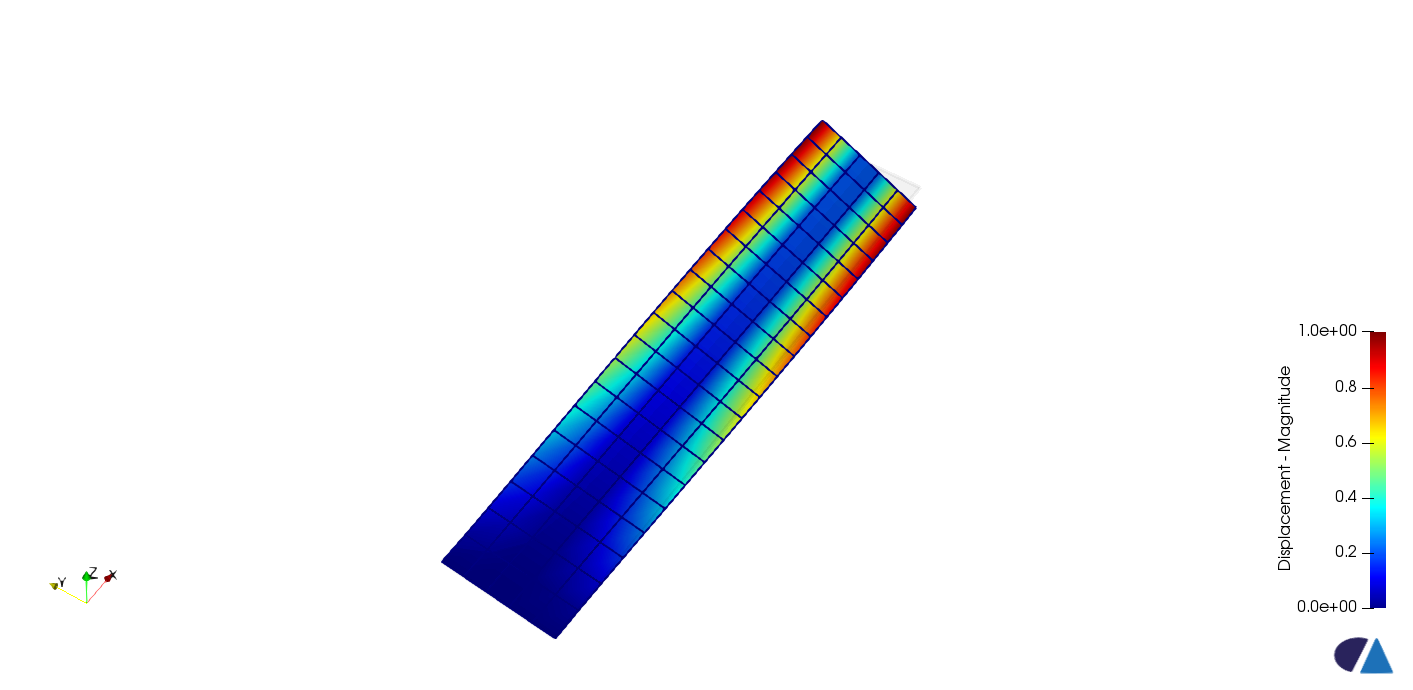

2次：1225.34Hz

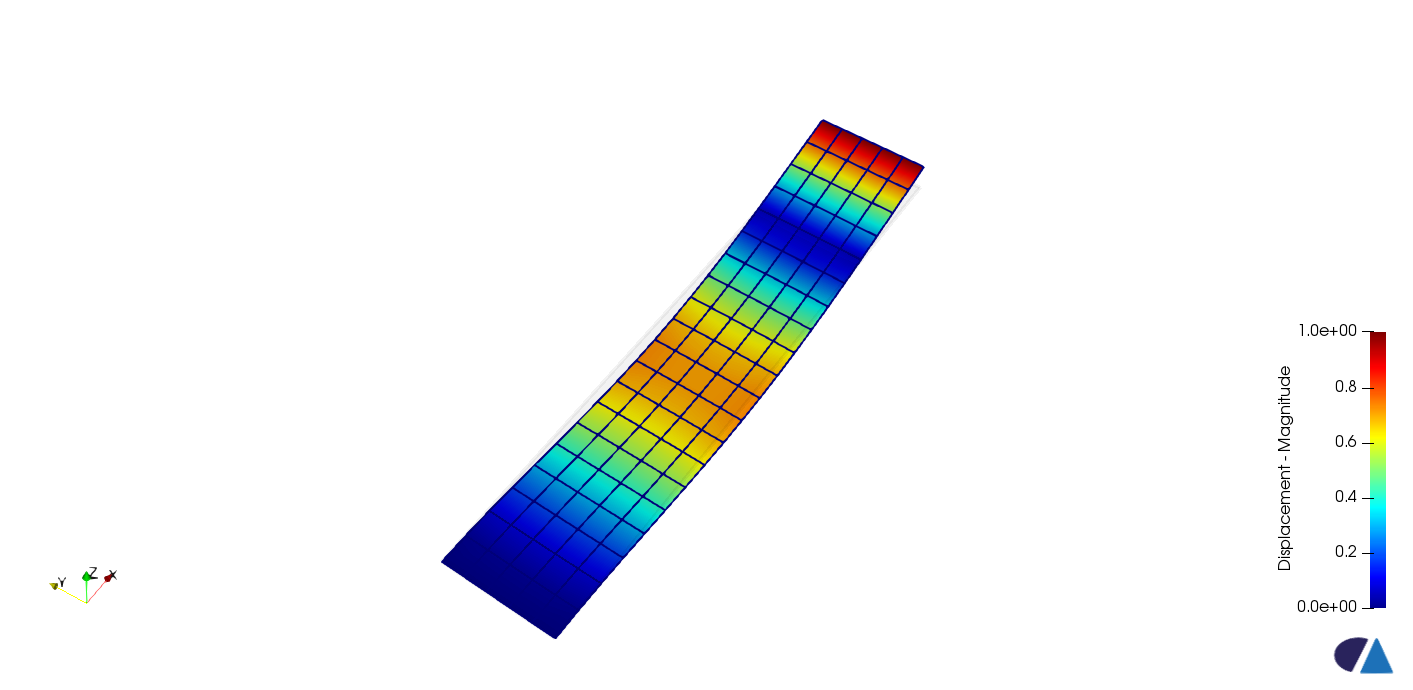

3次：3946.98Hz
4次：6167.8Hz
5次：6633.12Hz
ソースコード
以下にソースコードを示します。
DEBUT(LANG='EN')
mesh = LIRE_MAILLAGE(FORMAT='MED',
UNITE=20)
model = AFFE_MODELE(AFFE=_F(MODELISATION=('DKT', ),
PHENOMENE='MECANIQUE',
TOUT='OUI'),
MAILLAGE=mesh)
elemprop = AFFE_CARA_ELEM(COQUE=_F(EPAIS=10.0,
GROUP_MA=('shell', )),
MODELE=model)
mater = DEFI_MATERIAU(ELAS=_F(E=132000.0,
NU=0.343,
RHO=8.96e-09))
materfl = AFFE_MATERIAU(AFFE=_F(MATER=(mater, ),
TOUT='OUI'),
MODELE=model)
mecabc = AFFE_CHAR_MECA(DDL_IMPO=_F(DRX=0.0,
DRY=0.0,
DRZ=0.0,
DX=0.0,
DY=0.0,
DZ=0.0,
GROUP_MA=('fix', )),
MODELE=model)
ASSEMBLAGE(CARA_ELEM=elemprop,
CHAM_MATER=materfl,
CHARGE=(mecabc, ),
MATR_ASSE=(_F(MATRICE=CO('rigidite'),
OPTION='RIGI_MECA'),
_F(MATRICE=CO('masse'),
OPTION='MASS_MECA')),
MODELE=model,
NUME_DDL=CO('numeddl'))
result = CALC_MODES(CALC_FREQ=_F(NMAX_FREQ=5),
MATR_MASS=masse,
MATR_RIGI=rigidite,
OPTION='PLUS_PETITE')
IMPR_RESU(FORMAT='MED',
RESU=_F(CARA_ELEM=elemprop,
RESULTAT=result),
UNITE=80)
FIN()
