ヘッド付加イメージと接続装置
| TCP/IP階層 | ヘッダ付加 イメージ |
ヘッダ詳細 | 接続装置 |
|---|---|---|---|
| アプリケーション層 | データ | ||
| トランスポート層 | TCP/データ | ポート番号: ノード内のアプリケーションを識別 |
ゲートウェイ レイヤ4スイッチ |
| インターネット層 | IP/TCP/データ | IPアドレス: ノード（ネットワーク）を識別 |
ルータ レイヤ3スイッチ |
| ネットワーク インターフェース層 |
MAC/IP/TCP/データ | MACアドレス: ネットワーク機器を識別 |
データリンク層 ブリッジ レイヤ2スイッチ スイッチングハブ --------------- 物理層 リピータ |
プロトコル
| TCP/IP層 | プロトコル | 詳細 |
|---|---|---|
| アプリケーション層 | SMTP | メールを送信・転送する 587/TCP:メールソフト→メールサーバ送信 25/TCP:メール転送 |
| SMTP-AUTH | 送信者認証を行なってメールを送信・転送する 587/TCP |
|
| POPS POP3 |
メールサーバからを受信する POP3 over TLS 110/TCP |
|
| APOP | メール受信前のパスワード送信を暗号化することでPOPの安全性を高めた< br>Authenticated POP |
|
| IMAPS IMAP4 |
モバイル環境でメールサーバからを受信する IMPAP over TLS |
|
| MINE | 画像・音声データ等を電子メールで送受信できる | |
| S/MINE | 公開鍵暗号技術を使用して画像・音声データ等を電子メールで送受信できる | |
| HTTP | WebサーバとWebクライアント(ブラウザ)管でHTMLなどの情報を送受信する 80/TCP |
|
| HTTPS | HTTPにデータの暗号化、デジタル署名、認証機能を付加する 443/TCP |
|
| DHCP | ネットワーク（ノード）へのIPアドレスを自動的に行う | |
| DNS | ドメイン名とIPアドレスの対応を管理する 53/TCPorUDP |
|
| SOAP | ソフトウェア同士のメッセージを交換する | |
| SNMP | ネットワーク上の機器を監視・管理するプロトコル 161/UDP:マネージャ→エージェント 162/UDP:エージェント→マネージャ |
|
| FTP | ファイルを送受信する 21/TCP:クライアント-サーバ間の最初の接続 20/TCP:ファイル送受信用の接続 |
|
| Telnet | マシンを遠隔操作する | |
| SSH | 暗号化・認証技術使用してをマシンを遠隔操作する | |
| NTP | 時刻を合わせる 123/UDP |
|
| VoIP | IPネットワークで音声を送受信する | |
| RTSP | インターネットで動画・音声データのストリーミング配信を制御する | |
| SIP | VoIPを使用した電話のセッションの開始終了を管理する | |
| トランスポート層 | TCP | アプリケーション間を接続する （HTTP、FTPで使用） |
| UDP | アプリケーション間を接続する （DHCP、NTP、SNMPで使用） |
|
| TLS SSL/TLS |
通信の暗号化、デジタル証明書を利用した改ざんの検出、ノード認証を行う (IMAPS) |
|
| インターネット層 | IP | ネットワーク間（ノード間）を接続するルータがIPアドレスを手掛かりに通信を振り分ける |
| IPsec | IPを拡張し、改ざんの検知、通信の暗号化、送信元の認証を行う | |
| ICMP | IPパケットの送信処理におけるエラーの通知や制御メッセージを転送する pingによってホストの接続確認をするときに使用される |
|
| NAT | グローバルIPアドレスとローカルIPアドレスを相互変換する | |
| NAPT | グローバルIPアドレスと複数のローカルIPアドレスを相互変換する | |
| ネットワーク インターフェース層 |
ARP | 通信相手のIPアドレスからMACアドレスを取得する |
| RARP | 電源ON時に自身のMACアドレスからIPアドレスを取得する | |
| PPP | WANを介して2つのノードを接続する際に使用 | |
| PPPoE | Ethernet(LAN)を介して2つのノードを接続する際に使用 |

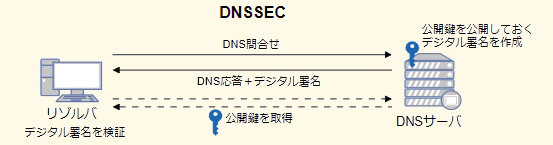

DNSSEC

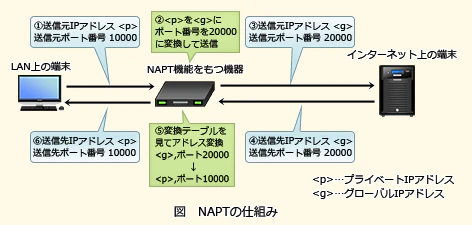

NAPT
