OrangePi5(debian)でUART通信してみた

Last updated at 2023-05-07Posted at 2023-05-07

はじめに

こちらに書いてある内容を参考にしました。
UARTで検索をかけていけば、だいたいの操作は出てくるはず。

まず、orangepi-configを開く。特にパスワードを設定していないのであれば、orangepiがsuのパスワードとなる。

$ sudo orangepi-config

　System→Hardwareと選択していき、uart*-m*をSpaceキーでチェックを入れて<Save>を選択する。

ちなみに、UARTとピンの関係は下記となる。
(OrangePi_5_RK3588S_User Manual_v0.7.pdfのp201参照)

	UART0	UART1	UART3	UART4
TX	pin8	pin5	pin19	pin18
RX	pin10	pin3	pin21	pin16

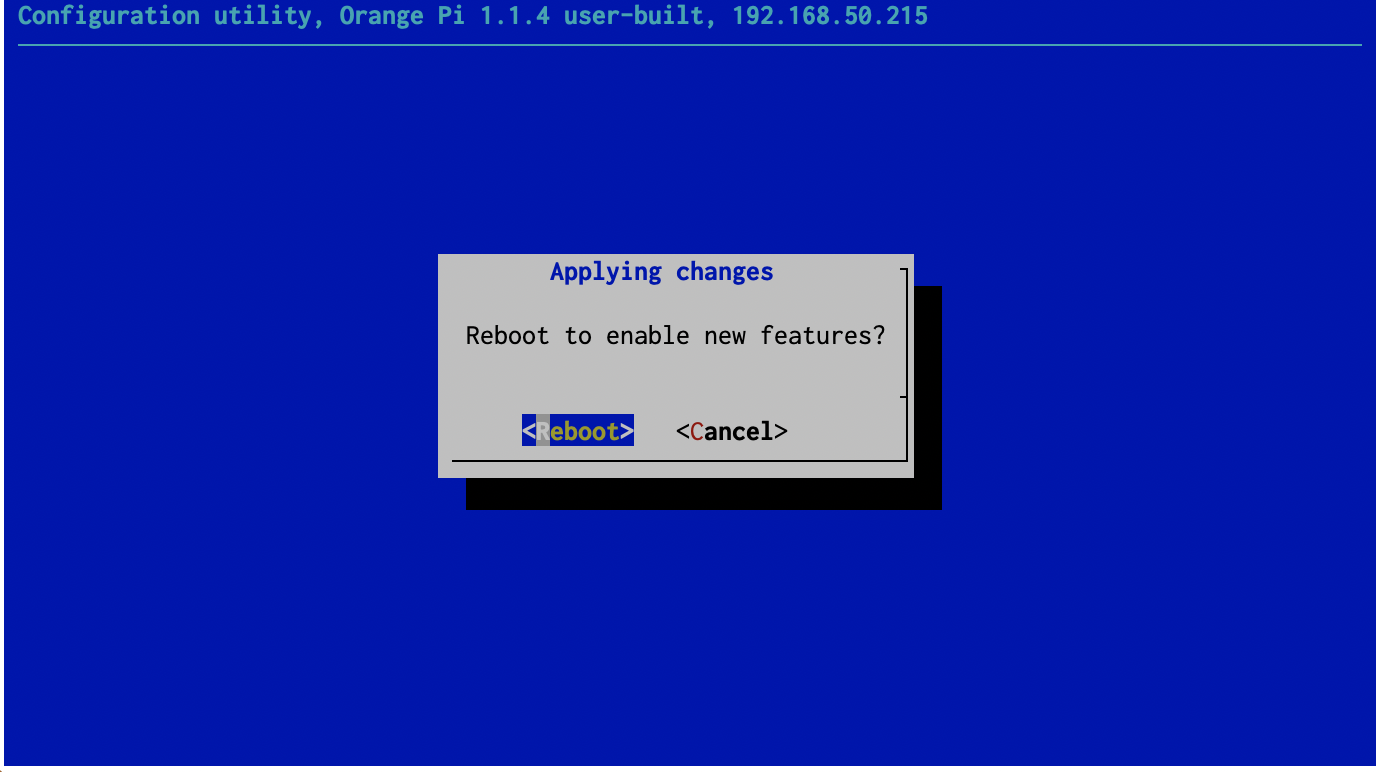

同じ画面に戻るため、<Back>を選択する。するとリブートの有無を問われるため、<Reboot>を選択する。

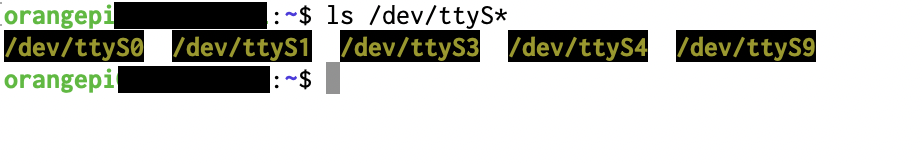

再起動後、下記のコマンドを入力してシリアルデバイスが存在することを確認する。ちなみに、ttyS~以降の番号がUARTの番号は同じ。

orangepi5のUART0でループバック通信して確認してみる。
（pin8とpin10をジャンパで結線しただけ。）

結線したら下記のコマンドを実行する。

ちなみに、下記の記事でsu権限なしでgpioを操作するための手順を実施していた場合は、sudoが不要となる。

$ sudo gpio serial /dev/ttyS0

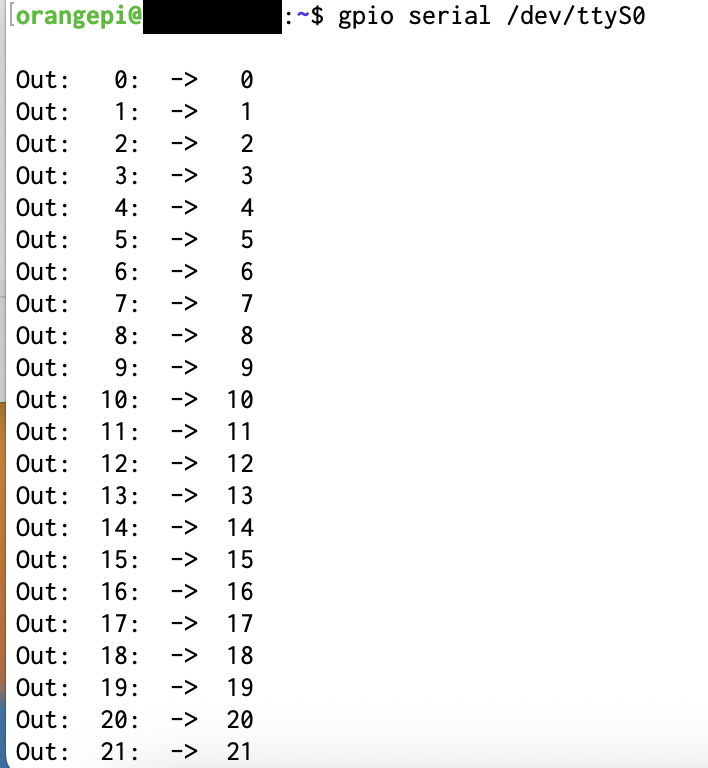

このように、->のあとに同じ数字が出力されていれば設定OKとなる。
ちなみに、正しく結線できていなかったり設定ができていないと->のあとが空欄になったり、そもそもコマンドが実行できない。そのときは再度設定や結線を見直す必要がある。

同じくループバック通信で、お互いに文字を送受信してみる。
ターミナルを2つ用意し、先にcatコマンドをタイプして待機状態にした後にechoでデータを送信する。

ターミナル1

cat /dev/ttyS0

ターミナル2

echo "test" > /dev/ttyS0

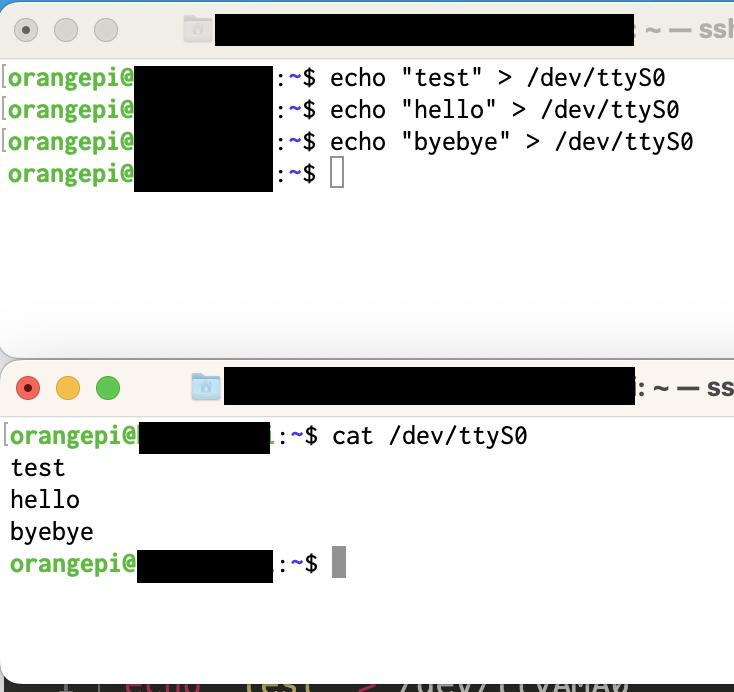

分かりづらいですが、上がターミナル2で下がターミナル1です。

ちゃんと通信できれいれば、ターミナル2側でechoした文字列がターミナル1側で表示されているはず。

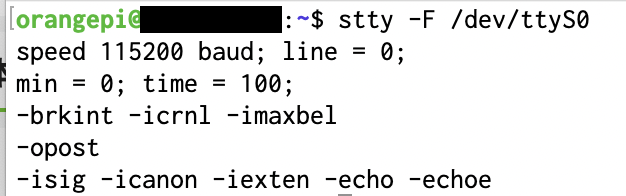

ちなみに通信時のボーレートは下記コマンドで確認可能

$ stty -F /dev/ttyS0
