はじめに

SchemaSpyでDocker上のデータベースに接続して設計書を生成する。
すでに色々なところに記事はあるが、情報が多すぎて混乱したのでシンプルに自分用にまとめる。

環境

Windows10
mysql-connector-java-8.0.28
schemaspy-6.1.0

設計書生成

フォルダ構成

.
┣ initdb.d
    ┗ table.sql
┣ docker-compose.yml
┣ mysql-connector-java-8.0.28.jar
┣ schemaspy.properties
┗ schemaspy-6.1.0.jar

SQL

SQLのファイル名は何でも良い。
内容も作成さえできれば何でも良いが、今回は主キー、外部キー、インデックス、ビューについて見れるようなサンプルにした。

table.sql

DROP DATABASE IF EXISTS mydb;
CREATE DATABASE IF NOT EXISTS mydb;
USE mydb;

CREATE TABLE `teams` (
    `id` INT AUTO_INCREMENT NOT NULL PRIMARY KEY,
    `name` VARCHAR(50)
);
CREATE INDEX `idx` ON `teams`(`id`);

CREATE TABLE `users` (
    `id` INT AUTO_INCREMENT NOT NULL PRIMARY KEY,
    `name` VARCHAR(50),
    `age` INT,
    `team_id` INT,
    CONSTRAINT `fk_team_id` FOREIGN KEY(`team_id`) REFERENCES `teams`(`id`)
);
CREATE INDEX `idx1` ON `users`(`id`);
CREATE INDEX `idx2` ON `users`(`team_id`);

CREATE VIEW `my_view`(
    `user_id`,
    `user_name`,
    `user_age`,
    `team_name`
) AS
SELECT
    u.id,
    u.name,
    u.age,
    t.name
FROM
    `users` u
    INNER JOIN
        `teams` t
    ON  u.team_id = t.id
;

docker-compose

docker-compose.yml

version: "3"

services:
  db:
    image: mysql:latest
    ports:
      - "3306:3306"
    volumes:
      - "./initdb.d:/docker-entrypoint-initdb.d"
    environment:
      MYSQL_ROOT_PASSWORD: root

プロパティファイル

schemaspy.properties

# DB種類
schemaspy.t=mysql

# JDBCドライバ場所
schemaspy.dp=mysql-connector-java-8.0.28.jar

# DBホスト
schemaspy.host=127.0.0.1

# DBポート番号
schemaspy.port=3306

# データベース名
schemaspy.db=mydb

# DBスキーマ名
schemaspy.s=mydb

# ユーザ名
schemaspy.u=root

# ユーザパスワード
schemaspy.p=root

# 出力先
schemaspy.o=output

コマンド

MySQL立ち上げ
$ docker-compose up

SchemaSpy起動
$ java -jar schemaspy-6.1.0.jar -vizjs

作成された内容

全体画面

テーブル

主キーやインデックスも確認できる。

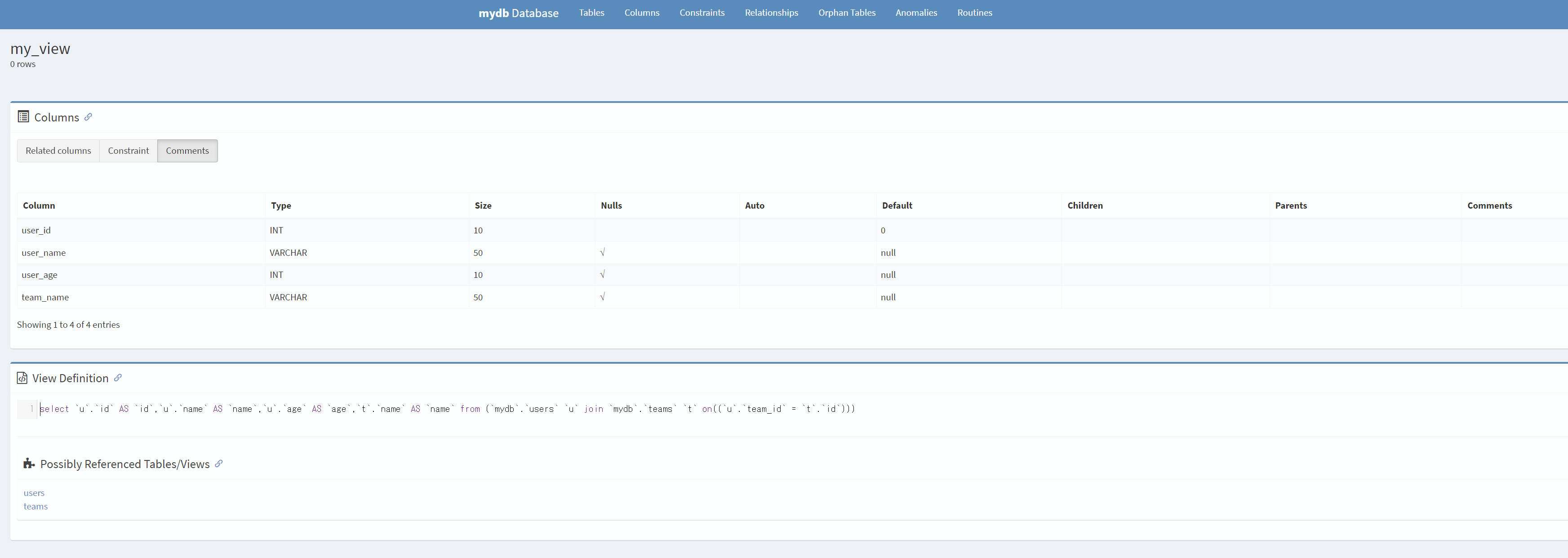

ビュー

ER図

主キーと外部キーの関係性も見やすい。
