CiscoのNAPT(PAT)の設定 #NAPT変換

Cisco Packet Tracerを使ってNAPT(PAT)ができるか検証がてら。

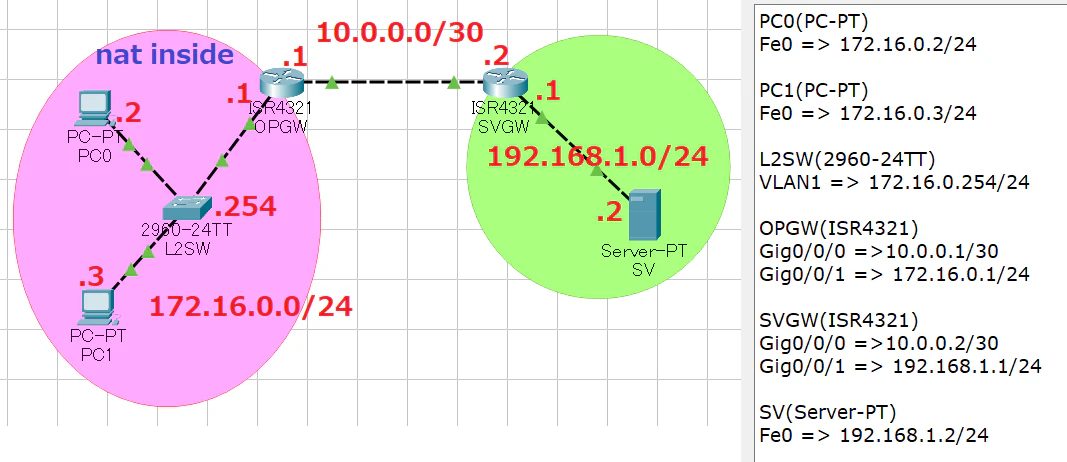

172.16.0.0/24の内側IPを10.0.0.1の外側IPに変換する。

OPGW(オンプレミス側ルータ)の設定

# 外側のIPアドレス
interface GigabitEthernet0/0/0
 ip address 10.0.0.1 255.255.255.252
 ip nat outside

# 内側のIPアドレス
interface GigabitEthernet0/0/1
 ip address 172.16.0.1 255.255.255.0
 ip nat inside

# 後述のaccess-list 1のIPアドレスの範囲をGig0/0/0のIPにNATする
ip nat inside source list 1 interface GigabitEthernet0/0/0 overload

# 宛先不明は全てGig0/0/0へ送出
ip route 0.0.0.0 0.0.0.0 GigabitEthernet0/0/0

# NAPTする内側のIPアドレスの範囲
access-list 1 permit 172.16.0.0 0.0.0.255

SVGW(サーバー側ルータ)の設定

# 外側のIPアドレス
interface GigabitEthernet0/0/0
 ip address 10.0.0.2 255.255.255.252

# 内側のIPアドレス
interface GigabitEthernet0/0/1
 ip address 192.168.1.1 255.255.255.0

PC0(172.16.0.2)とPC1(172.16.0.3)からSV(192.168.1.2)宛にPINGを投げてみる。
NATされているかの確認はshow ip nat translations で確認できる。

シミュレーションでSV到達時のPDUを確認すると、送信元が10.0.0.1となっており、正しくNATされているのが解る。
