SceneKitでサイコロが転がるようなアニメーションを再現する

##はじめに
サイコロが転がるようなアニメーションを再現します。Unityでは軸を設定してその周りの回転を行うことができるRotateAroundというメソッドが用意されていますが、SceneKittには無いようです。主な動きは↓こんな感じ。SceneKit SceneFileの使い方についても触れています。

全方向への移動ver pic.twitter.com/PwEDmYHJre

— 二次曲線 (@Hyperbolic____) August 31, 2020

##考え方のヒント・実装の流れ

• Rotateなどのメソッドはオブジェクトの座標を原点とし、回転する方向を決めて、回転を行っている
• 親と子の階層関係にあるオブジェクトは、親が動くと子も動く
• 球や立方体のような形を持たないオブジェクト(ここではemptyNodeとしている)を生成することも可能

##再現したい動きをSceneKit SceneFileで確認する

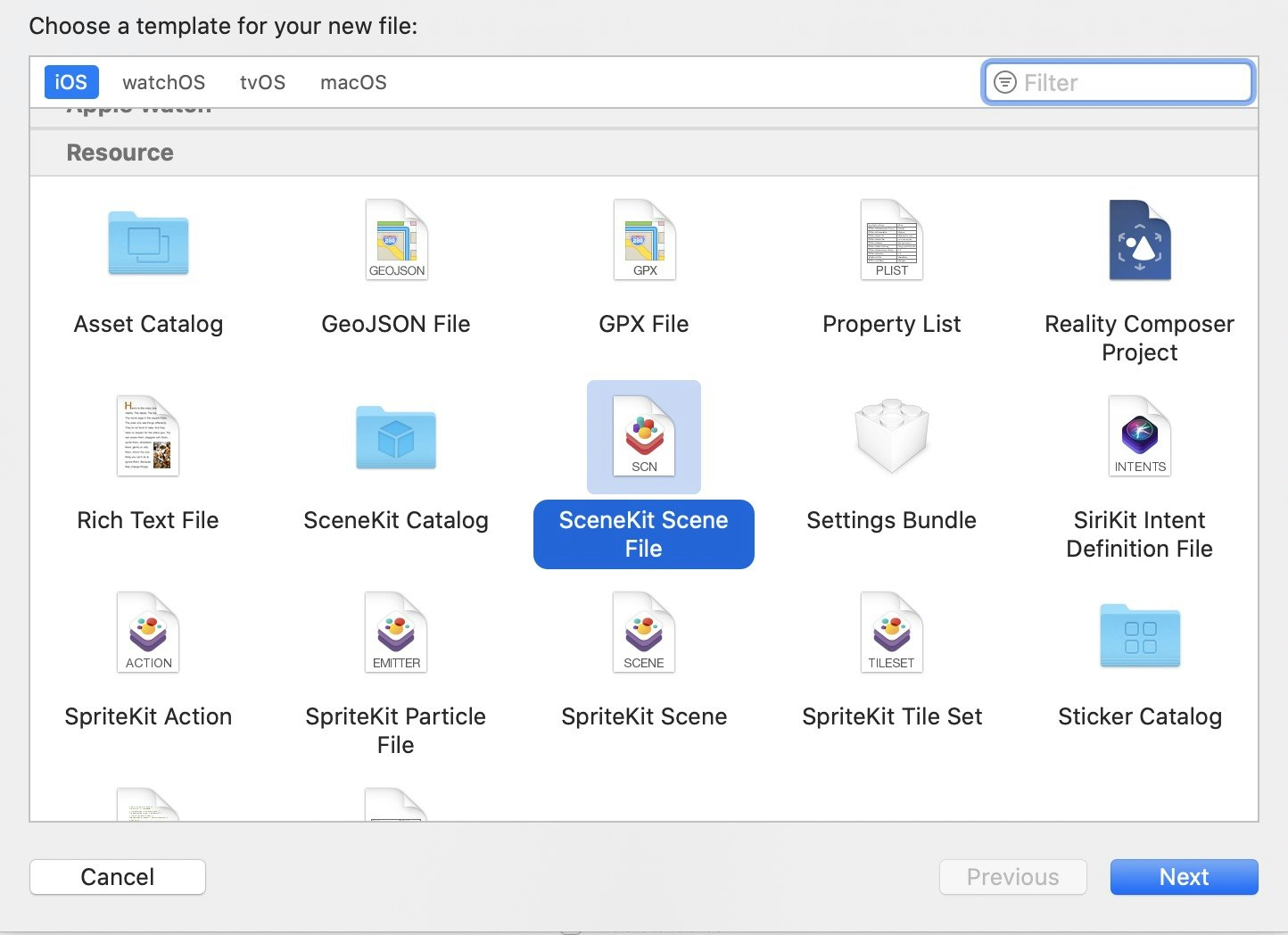

SceneFileでは、Unityのように3Dオブジェクトを実際に配置することが可能です。動きの確認だけでなく、ファイルをそのまま起動させることもできます。

では実際に回転の流れを見ていきます。
###1.boxを追加する
右上の➕からboxを選択し、ドラッグ&ドロップします。その後、position(座標)を(0,0.5,0)、size(大きさ)を(1,1,1),Eular(回転)を(0,0,0)に設定します。

###2.形を持たないnodeを追加する
右下の➕ボタンを押し、nodeを追加します。<untitled> が追加されればOKです。(以下これをemptyNodeとします。)
右側に回転する動きを再現したいので、中心となる立方体の辺の中点にemptyNode(0.5,0,0.5)に移動します。

###3.emptyNodeの階層下にboxを配置する
階層関係にあるnodeにおいて、子nodeは親nodeの動きの影響を受けます。boxをemptyNodeの下にドラッグ&ドロップし、子nodeとして設定します。

###4.emptyNodeを回転させる
emotyNodeのz軸を-90度回転させることで、回転を表現することができます。

##SceneFileで確認した動きをコードで再現する
SCNSceneクラスを継承したGameSceneクラスを作成します。GameSceneにはboxNodeとemptyNodeをプロパティとして持たせています。また、boxNodeの座標である0,0,0.5をそれぞれx,y,zをとして定義します。

class ViewController: UIViewController {
    var x = 0.0
    var y = 0.5
    var z = 0.0
@IBOutlet weak var test: SCNView!
    let scene = GameScene()
    override func viewDidLoad() {
        super.viewDidLoad()
        test.scene = scene
    }
}

rightボタンを紐付け、動きを記述します。

@IBAction func right(_ sender: Any) {
        //EmptyNodeを定義
        scene.emptyNode.position = SCNVector3(x: Float(scene.boxNode.worldPosition.x+0.5), y: Float(scene.boxNode.worldPosition.y-0.5), z: Float(scene.boxNode.worldPosition.z))
        scene.emptyNode.addChildNode(scene.boxNode)
        scene.boxNode.worldPosition = SCNVector3(x,y,z)

        let a = SCNAction.rotate(by: -CGFloat(Float.pi/2), around: SCNVector3(0,0,1), duration: 0.1)
        scene.emptyNode.runAction(a)
        x+=1
    }

基本的にはSceneFileで確認した動きをそのまま書くだけなのですが、addChildを行うと動くことが確認されたので、最初に定義したx,y,zを用いて解決しています。
