MATLABのplotで作ったグラフをpdfに保存する方法について書いてみます。
グラフをpdfで欲しいという人は、LaTeXを使う人くらいかと思いますので、ここではLaTeXを使う人を想定しています。
exportgraphics コマンドを使う (R2020a以降)
R2020a以降が使えるのであれば、exportgraphicsを使うのが一番簡単です。
%%

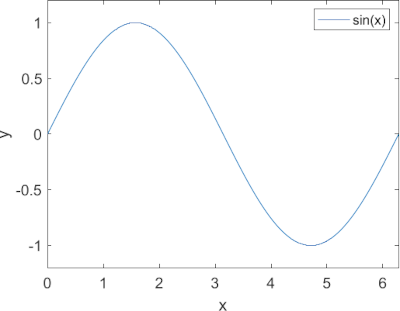

x = 0:1e-2:2*pi;
y = sin(x);
%%
fig_h = figure;
po1 = plot(x, y);
xlabel("x")
ylabel("y")
legend("sin(x)")
ax = gca;
ax.FontName = "Helvetica";
ax.FontSize = 14;
ax.XLim = [0, 2*pi];
ax.YLim = [-1.2, 1.2];
%%
exportgraphics(gca, "sineWave.pdf");
対象となるオブジェクトがaxisで、figureハンドラではないことに注意が必要です。
(saveasはfigureハンドラを指定します。)
saveas + pdfcropを使う (要 LaTeX環境)
R2020aより以前ではsaveasを使うのがひとつの手です。
saveasでpdfに保存できるのですが、問題があります。
グラフ領域だけでなく、A4ページまるまると出力されてしまう点です。
ですので、補助ツールとしてpdfcropを使います。pdfcropは余白を調整するツールです。
pdfcropはTeXLiveに含まれています。
MATLABスクリプトで処理するには、例えば下のようにします:
saveas(fig_h, "sineWave1", "pdf")
pdfcropCOM = "c:/path/To/pdfcrop.exe";
system(pdfcropCOM + " sineWave1.pdf sineWave1-crop1.pdf")
pdfcropはかなりギリギリのところで切り取ります。マージンを指定するには
saveas(fig_h, "sineWave1", "pdf")
pdfcropCOM = "c:/path/to/pdfcrop.exe";
system(pdfcropCOM + " --margins ""8 8 8 8"" sineWave1.pdf sineWave1-crop2.pdf")
のようにすれば良いです。--marginの後の数字はお好みで。
pdfcropの中身
pdfcropコマンドの実体はPerlスクリプトです。
中の処理はTeX Wiki/pdfcropによれば
- Ghostscriptでバウンディング・ボックスを取得
- 仮のLaTeX文書を生成して、対象のpdfファイルを画像として取り込む。この時に上記のバウンディング・ボックスを利用する。
- pdflatexで pdfとして出力する
とのことです。ですのでLaTeX環境がひと通り必要です。一筋縄ではいかない…。
export_figを使う (要 Ghostscript)
MathWorks File Exchange/export_figというツールが公開されています。
これでダイレクトに適切な大きさのpdfを出力できます。
(2009年くらいから公開されているようです。)
export_fig("sineWave3.pdf", fig_h)
export_fig の中身
pdfを出力する際のexport_figの中では、まずepsに出力してGhostscriptを呼び出すようです。
だからGhostscriptが必要なのですね。
