mruby/cペリフェラルライブラリのSTM32マイコンへの実装 Chapter06: SPIクラス実装編

Posted at

しまねソフト研究開発センター（略称 ITOC）にいます、東です。

mruby/cペリフェラルライブラリのSTM32マイコンへの実装の記事、今回はその第6回、SPIクラスを実装します。

目標

SPIクラスのAPIガイドライン に従って、STM32マイコン（Nucleo F401RE) 向けの実装を完了させる。

今回の方針

  • ボード上のシルク SCK,MISO,MOSI は無視して CN7の1,2,3 ピンを使う
  • CubeIDEで設定したユニット SPI3 のみサポートする
  • SPIマスタ、8ビットモードのみサポートする（ガイドラインがそのように定義）
  • チップセレクトはサポートしない（ガイドラインがそのように定義）
  • C言語のみで実装する

SPIユニットの仕様と、使用方法調査

当ボードに搭載されている STM32F401RET6 は、3つのSPIユニットを持っています。
DS10086: Table 9. Alternate function mapping を参照すると、ボード上のシルク SCK,MISO,MOSI に対応するのは、SPI1ユニットであることが分かりますが、SPI1のSCKを割り当てられる PA5とPB3 ピンは、このボードではそれぞれ LED, SWOへの固定的な割り当てがなされており、CubeIDE上でも SPI1ユニットは使用不可である旨が表示されます。よって、シルク印刷は無視することにして、SPI3ユニットを使う事にします（既に第1回で、そのように割り当てています）

CN pin SILK GPIO Usage
CN7 1 PC10 SPI3_SCK
CN7 2 PC11 SPI3_MISO
CN7 3 PC12 SPI3_MOSI

また、同資料によるとピン割り当ての自由度があまり無いので、I2Cと同様、ピンアサイン対応はやめてピン番号は決め打ちで実装します。

クロックは、ベースが 42MHz で、これをプリスケーラによって分周した値が使われます。分周は、 $ F = 1 / 2^n $ (n=1..8) であるので、$ 1/2 $ から $ 1/256 $ までとなり、ガイドラインが規定するデフォルト値 (1MHz) は設定することができません。よって、デフォルト値は1MHzを超えない値の中で最大値、42MHz / 64 ≃ 656kHz とします。

HALライブラリ調査

メーカー製 HAL リファレンスマニュアル (UM1725) や、CubeIDEでのコード自動生成により、HALでSPIを使う方法を調査します。
その結果、以下の手順に従えば実現できそうであることがわかりました。

  • ポーリング、割り込み、DMAの3種類の方法があるが、当面は最も簡単に使えるポーリングモードで実装すればよさそう
  • 送信 (HAL_SPI_Transmit) 、受信 (HAL_SPI_Receive)、送受信 (HAL_SPI_TransmitReceive) が用意されている
  • モード設定等は、HAL_SPI_Init() 関数を使えば、周波数、モード(CPOL,CPHA)、MSB or LSB first 等、設定できる
  • モード設定・変更時は、SPIをDISABLEにしてから変更することが必要。(RM0368)

作業手順

では、実際の作業に入ります。

SPI3の初期パラメータの調整

ガイドラインで示されたデフォルト値に、CubeIDE を使って設定します。
Project Explorer から、（プロジェクト名）.ioc をダブルクリックし、コンフィグレーション画面を開き、Connectivity > SPI3 をクリックします。
Parameter Settings 画面が表示されるので、Clock Parameters 欄を以下の通り設定します。


雛形の作成

GPIOクラス実装編 と同様に、雛形のファイルを用意してから、これに肉付けしていきます。

Core/mrubyc/stm32f4_spi.c
#include "main.h"
#include "../mrubyc_src/mrubyc.h"

extern SPI_HandleTypeDef hspi3;


static void c_spi_new(mrbc_vm *vm, mrbc_value v[], int argc)
{
}

static void c_spi_setmode(mrbc_vm *vm, mrbc_value v[], int argc)
{
}

static void c_spi_read(mrbc_vm *vm, mrbc_value v[], int argc)
{
}

static void c_spi_write(mrbc_vm *vm, mrbc_value v[], int argc)
{
}

static void c_spi_transfer(mrbc_vm *vm, mrbc_value v[], int argc)
{
}

void mrbc_init_class_spi(void)
{
  mrbc_class *cls = mrbc_define_class(0, "SPI", 0);

  mrbc_define_method(0, cls, "new", c_spi_new);
  mrbc_define_method(0, cls, "setmode", c_spi_setmode);
  mrbc_define_method(0, cls, "read", c_spi_read);
  mrbc_define_method(0, cls, "write", c_spi_write);
  mrbc_define_method(0, cls, "transfer", c_spi_transfer);

  mrbc_set_class_const(cls, mrbc_str_to_symid("MSB_FIRST"), &mrbc_integer_value(0));
  mrbc_set_class_const(cls, mrbc_str_to_symid("LSB_FIRST"), &mrbc_integer_value(1));
}

SPIも、今後作る他の機能へ提供する機能は無いので、簡略化のためにCヘッダファイルを作りません。
また、ガイドラインで規定されたクラス定数 MSB_FIRST, LSB_FIRST を初期化関数内で定義します。数値の0, 1 に深い意味は無く、識別できれば良いです。

次に、start_mrubyc() 関数へ、今回作成したSPI初期化用関数 mrbc_init_class_spi() をコールするよう書き足します。

Core/mrubyc/start_mrubyc.c
/*! mruby/c プログラムの実行開始
*/
void start_mrubyc( void )
{
  mrbc_init(memory_pool, MRBC_MEMORY_SIZE);

  // 各クラスの初期化
  ...snip...
  void mrbc_init_class_spi(void);    // 追加
  mrbc_init_class_spi();             // 追加

この段階で、一度正しくビルドができるか確認します。
さらに注意深く確認するには、Rubyスクリプトでも SPI クラスが使えるようになったかを確認するコードを書いておくと良いと思います。

Core/mrubyc/task1.rb
spi = SPI.new()

puts "DONE"

コンストラクタの実装

今回の方針では、SPI3ユニットしか使わないので、I2Cと同様にコンストラクタは不要にしたいところですが、モード設定パラメータがあるので、そういうわけにもいきません。一方、setmode メソッドも存在し、コンストラクタと全く同じキーワードでSPIの動作モードを設定します。
ですので、コンストラクタではインスタンスの生成のみ行い、モード設定は setmode メソッドへ委譲します。

static void c_spi_new(mrbc_vm *vm, mrbc_value v[], int argc)
{
  // allocate instance
  v[0] = mrbc_instance_new(vm, v[0].cls, 0);

  c_spi_setmode( vm, v, argc );
}

setmode メソッドの実装

SPIのモード設定、周波数設定等を行うメソッドで、キーワード引数のみ受け付けるよう設計されています。

キーワード引数

param type description
unit --- SPIユニットの指定
frequency Integer 周波数 (default 1MHz)
mode Integer 0 to 3 (default 0)
first_bit Constant SPI::MSB_FIRST or SPI::LSB_FIRST (default MSB_FIRST)

setmode メソッドでは、これらキーワード引数を取得して、実際の処理は　spi_setmode 関数を作って委譲します。

static void c_spi_setmode(mrbc_vm *vm, mrbc_value v[], int argc)
{
  MRBC_KW_ARG( unit, frequency, mode, first_bit );
  if( !MRBC_KW_END() ) goto RETURN;

  int32_t spi_freq = -1;
  int spi_mode = -1;
  int spi_first_bit = -1;

  if( MRBC_KW_ISVALID(frequency) ) spi_freq = mrbc_integer(frequency);
  if( MRBC_KW_ISVALID(mode) ) spi_mode = mrbc_integer(mode);
  if( MRBC_KW_ISVALID(first_bit) ) spi_first_bit = mrbc_integer(first_bit);

  if( spi_setmode(&hspi3, spi_freq, spi_mode, spi_first_bit) < 0 ) {
    mrbc_raise(vm, MRBC_CLASS(ArgumentError), 0);
  }

 RETURN:
  MRBC_KW_DELETE( unit, frequency, mode, first_bit );
}

spi_setmode関数

//================================================================
/*! set SPI mode and clock

  @param  hspi		pointer to HAL SPI_Handle
  @param  freq		clock frequency (Hz)
  @param  mode		mode (0..3)
  @param  msb_lsb	first bit msb = 0 or lsb = 1
  @return		zero is no error.
*/
static int spi_setmode( SPI_HandleTypeDef *hspi,
			int32_t freq, int mode, int msb_lsb )
{
  static uint32_t const TBL_PRESCALER[] = {
    SPI_BAUDRATEPRESCALER_2,   SPI_BAUDRATEPRESCALER_4,
    SPI_BAUDRATEPRESCALER_8,   SPI_BAUDRATEPRESCALER_16,
    SPI_BAUDRATEPRESCALER_32,  SPI_BAUDRATEPRESCALER_64,
    SPI_BAUDRATEPRESCALER_128, SPI_BAUDRATEPRESCALER_256,
  };
  static const int NUM_TBL_PRESCALER = sizeof(TBL_PRESCALER) / sizeof(TBL_PRESCALER[0]);

  if( freq > 0 ) {
    int prescaler = 2;
    int n;
    for( n = 0; n < NUM_TBL_PRESCALER; n++, prescaler *= 2 ) {
      uint32_t fcalc = SPI_BASEFREQ / prescaler;
      if( freq >= fcalc ) break;
    }
    hspi->Init.BaudRatePrescaler = TBL_PRESCALER[n];
  }

  switch( mode ) {
  case 0:
    hspi->Init.CLKPolarity = SPI_POLARITY_LOW;
    hspi->Init.CLKPhase = SPI_PHASE_1EDGE;
    break;

  case 1:
    hspi->Init.CLKPolarity = SPI_POLARITY_LOW;
    hspi->Init.CLKPhase = SPI_PHASE_2EDGE;
    break;

  case 2:
    hspi->Init.CLKPolarity = SPI_POLARITY_HIGH;
    hspi->Init.CLKPhase = SPI_PHASE_1EDGE;
    break;

  case 3:
    hspi->Init.CLKPolarity = SPI_POLARITY_HIGH;
    hspi->Init.CLKPhase = SPI_PHASE_2EDGE;
    break;
  }

  switch( msb_lsb ) {
  case 0:
    hspi->Init.FirstBit = SPI_FIRSTBIT_MSB;
    break;

  case 1:
    hspi->Init.FirstBit = SPI_FIRSTBIT_LSB;
    break;
  }

  __HAL_SPI_DISABLE(hspi);
  if (HAL_SPI_Init(hspi) != HAL_OK) return -1;
  __HAL_SPI_ENABLE(hspi);

  return 0;
}

ポイントは、リファレンスマニュアルに書いてあるとおり、実際に設定変更をする前に、__HAL_SPI_DISABLE() でSPIをDisableにしてから HAL_SPI_Init() を呼んでいる事です。
また、このサブ関数を作らなくても c_spi_setmode メソッド関数内に処理を書くこともできますが、今後SPI3以外への適用も考えてサブ関数を作って呼ぶようにしています。

read メソッドの実装

readメソッドの仕様を確認します。

readメソッド仕様

read( read_bytes ) -> String
  • SPIバスから read_bytes バイトのデータを読み込む。
  • 同時に出力されるデータは、0が出力される。

この仕様から、HAL_SPI_Receive 関数を使って実装できそうです。しかし実際に実装してテストプログラムを書き、アナライザを使って確認すると、Read時にMOSI端子からゴミデータ出力がされるようです。SPI規格には恐らく違反していませんが、ガイドラインではゼロを出力することが求められていますので、HAL_SPI_Receive ではなく、HAL_SPI_TransmitReceive を使ってゼロを出力しながらリードするようにします。

static void c_spi_read(mrbc_vm *vm, mrbc_value v[], int argc)
{
  if( v[1].tt != MRBC_TT_INTEGER ) {
    mrbc_raise(vm, MRBC_CLASS(ArgumentError), 0);
    return;
  }

  int read_bytes = mrbc_integer(v[1]);
  mrbc_value ret = mrbc_string_new(vm, 0, read_bytes);
  uint8_t *buf = (uint8_t *)mrbc_string_cstr(&ret);

  memset(buf, 0, read_bytes);

  HAL_StatusTypeDef sts;
  sts = HAL_SPI_TransmitReceive(&hspi3, buf, buf, read_bytes, SPI_TIMEOUT_ms );

  if( sts != HAL_OK ) {
    mrbc_raisef(vm, 0, "HAL layer error (status code %d)", sts);
  }

  SET_RETURN(ret);
}

出力と入力のバッファを同じにしているのが少し気がかりですが、少なくとも現バージョンのHALでは問題無いことが確認できているので、メモリ節約のためにそうしています。

write メソッドの実装

writeメソッド仕様

write( *outputs ) -> nil
  • SPIバスへ、outputs で指定したデータを出力する。
  • outputsは、Integer, Array もしくは String で指定する。

使用例

spi.write( 0x30, 0xa2 )
spi.write( "\x30\xa2" )
i2c.write( 0x02, 0xee, 0xad, 0x00, data_string )  # useful for EEPROM

この仕様は、I2Cの write と同じです。よって、I2Cクラス実装時に作ったサブルーチン make_output_buffer() を、使って実装します。

uint8_t * make_output_buffer(mrb_vm *vm, mrb_value v[], int argc, int start_idx, int *ret_bufsiz);

static void c_spi_write(mrbc_vm *vm, mrbc_value v[], int argc)
{
  int bufsiz;
  uint8_t *buf = make_output_buffer(vm, v, argc, 1, &bufsiz );
  if( !buf ) return;

  HAL_StatusTypeDef sts;
  sts = HAL_SPI_Transmit(&hspi3, buf, bufsiz, SPI_TIMEOUT_ms );
  mrbc_free( vm, buf );

  if( sts != HAL_OK ) {
    mrbc_raisef(vm, 0, "HAL layer error (status code %d)", sts);
  }

  SET_NIL_RETURN();
}

transfer メソッドの実装

transferメソッド仕様

transfer( outputs, additional_read_bytes = 0 ) -> String
  • SPIバスへ outputs で指定したデータを出力しながら同時に入力する（汎用転送）
  • outputs は、Integer, Array もしくは String で指定する。
  • additional_read_bytes を指定すると、そのバイト数分の 0x00 を output に続いて出力する。

使用例

s = spi.transfer( 0b0000_0101, 1 )  # s は 2バイトの String が返る

writeしながら同時にreadするメソッドです。そのまま　HAL_SPI_TransmitReceive に相当します。先ほど実装したreadおよびwriteメソッドと同様の手段を使い、それらを組み合わせてやれば容易に実装できます。

static void c_spi_transfer(mrbc_vm *vm, mrbc_value v[], int argc)
{
  uint8_t *buf = 0;
  int bufsiz;

  if( argc == 0 ) goto ERROR_ARGUMENT;

  buf = make_output_buffer(vm, v, 1, 1, &bufsiz );
  if( !buf ) return;

  if( argc >= 2 ) {
    if( v[2].tt != MRBC_TT_INTEGER ) goto ERROR_ARGUMENT;
    int additional_read_bytes = mrbc_integer(v[2]);

    uint8_t *buf2 = mrbc_realloc(vm, buf, bufsiz + additional_read_bytes);
    if( !buf2 ) {
      mrbc_free(vm, buf);
      mrbc_raise(vm, 0, 0);
      return;
    }

    buf = buf2;
    memset(buf + bufsiz, 0, additional_read_bytes);
    bufsiz += additional_read_bytes;
  }

  mrbc_value ret = mrbc_string_new_alloc(vm, buf, bufsiz);

  HAL_StatusTypeDef sts;
  sts = HAL_SPI_TransmitReceive(&hspi3, buf, buf, bufsiz, SPI_TIMEOUT_ms );

  if( sts != HAL_OK ) {
    mrbc_raisef(vm, 0, "HAL layer error (status code %d)", sts);
  }

  SET_RETURN(ret);
  return;


 ERROR_ARGUMENT:
  mrbc_raise(vm, MRBC_CLASS(ArgumentError),0);
}

これで実装は終了です。

テスト

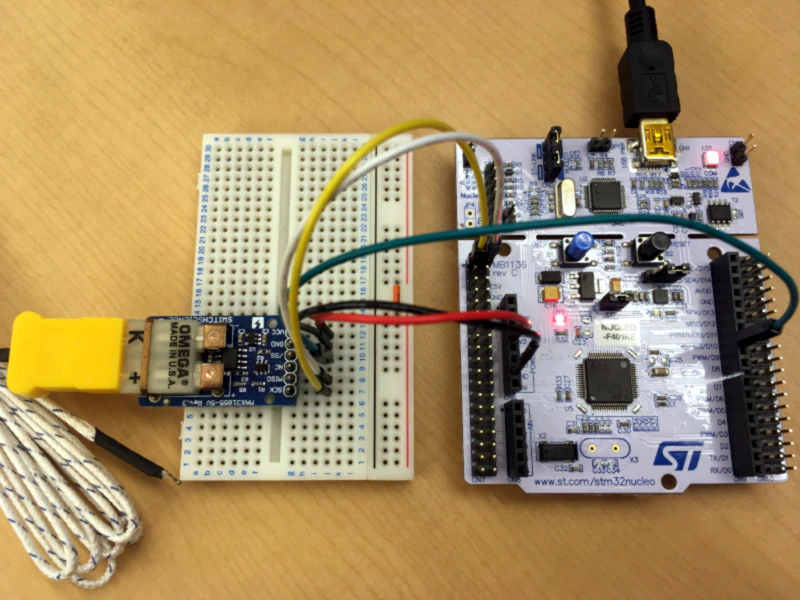

熱電対温度センサーIC MAX31855

MAXIM社の熱電対用温度センサーIC MAX31855 を接続してみます。
センサICのデータシートを確認すると、このICには設定はなにも無く、読めば値が返ってくる仕様です。そのため、MOSIは無く MISO のみです。
SPIのモード等を確認します。

  • クロック最大周波数は、5MHz
  • アイドル時のクロックはLow、サンプリングエッジは立ち上がり1 => mode=0
  • MSB first で出力される

よって、すべてSPIクラスのデフォルト値でOKです。
ChipSelect には、GPIOの"PB6" 端子を使います。


Core/mrubyc/task1.rb
#
# MAX31855
#  Cold-Junction Compensated Thermocouple-to-Digital Converter
#
#  https://www.maximintegrated.com/en/products/interface/sensor-interface/MAX31855.html
#
# Breakout board.
#  https://www.switch-science.com/catalog/864/
#
# Pin assign.
#  CN   pin     GPIO    Usage
#  CN7  1       PC10    SCK
#  CN7  2       PC11    MISO
#  CN5  3       PB6     CS (SS)

puts "MAX31855 Thermo meter."

spi = SPI.new()
cs = GPIO.new("PB6", GPIO::OUT)
cs.write( 1 )
sleep_ms 100

while true
  cs.write( 0 )
  s = spi.read(4)
  cs.write( 1 )

  # DATA[31:18] * 0.25
  temp_tc =  (((s.getbyte(0) << 6) | (s.getbyte(1) >> 2)) -
              ((s.getbyte(0) & 0x80) << 7)) * 0.25

  # DATA[15:4] * 0.0625
  temp_std = (((s.getbyte(2) << 4) | (s.getbyte(3) >> 4)) -
              ((s.getbyte(2) & 0x80) << 5)) * 0.0625

  printf "TC=%.1f ℃  std=%.1f ℃\n", temp_tc, temp_std
  sleep 1
end

実行結果

MAX31855 Thermo meter.
TC=28.5 ℃  std=29.0 ℃
TC=28.5 ℃  std=29.0 ℃
TC=28.5 ℃  std=29.0 ℃
...

おわりに

ファイル全体は、github リポジトリにありますので、そちらをご覧ください。

今回は、SPIクラスを実装しました。一部ガイドラインと合致しない部分もありましたが、概ねmruby/c のメソッドとHALライブラリの関数が対応しており、実装は難しくありませんでした。

次回は、UARTクラスを実装します。

  1. なお、旧版のデータシートには「クロックの立ち下がりでデータを読む」旨が記載されていたようですが、最新版（Revision5)では削除されており、タイミング図をみても実際の波形を確認しても、明らかに立ち上がりで読むべきです。 ↩
