@Higemal

Windows Server 2016でiSCSIサーバ(ターゲット)とiSCSIクライアント(イニシエータ)を作って繋ぐ

4
Posted at

iSCSI接続が可能な構成を作成して繋いでみました。

iSCSIサーバ(iSCSIターゲット)のXドライブを10GB切り出して、iSCSIクライアント(iSCSIイニシエータ)のYドライブとして利用します。


■環境

iSCSIサーバ(iSCSIターゲット)およびiSCSIクライアント(iSCSIイニシエータ)ともに以下

OS 名:                 Microsoft Windows Server 2016 Standard Evaluation
OS バージョン:          10.0.14393 N/A ビルド 14393

■流れ

1.iSCSIターゲット設定

  • 1-1.iSCSIターゲットサーバのインストール
  • 1-2.iSCSI仮想ディスクの作成

2.iSCSIイニシエータ設定

  • 2-1.iscsi接続
  • 2-2.ボリュームの作成

作業1.iSCSIターゲット設定

手順1-1.iSCSIターゲットサーバのインストール

役割と機能からiSCSIターゲットサーバををインストールします。

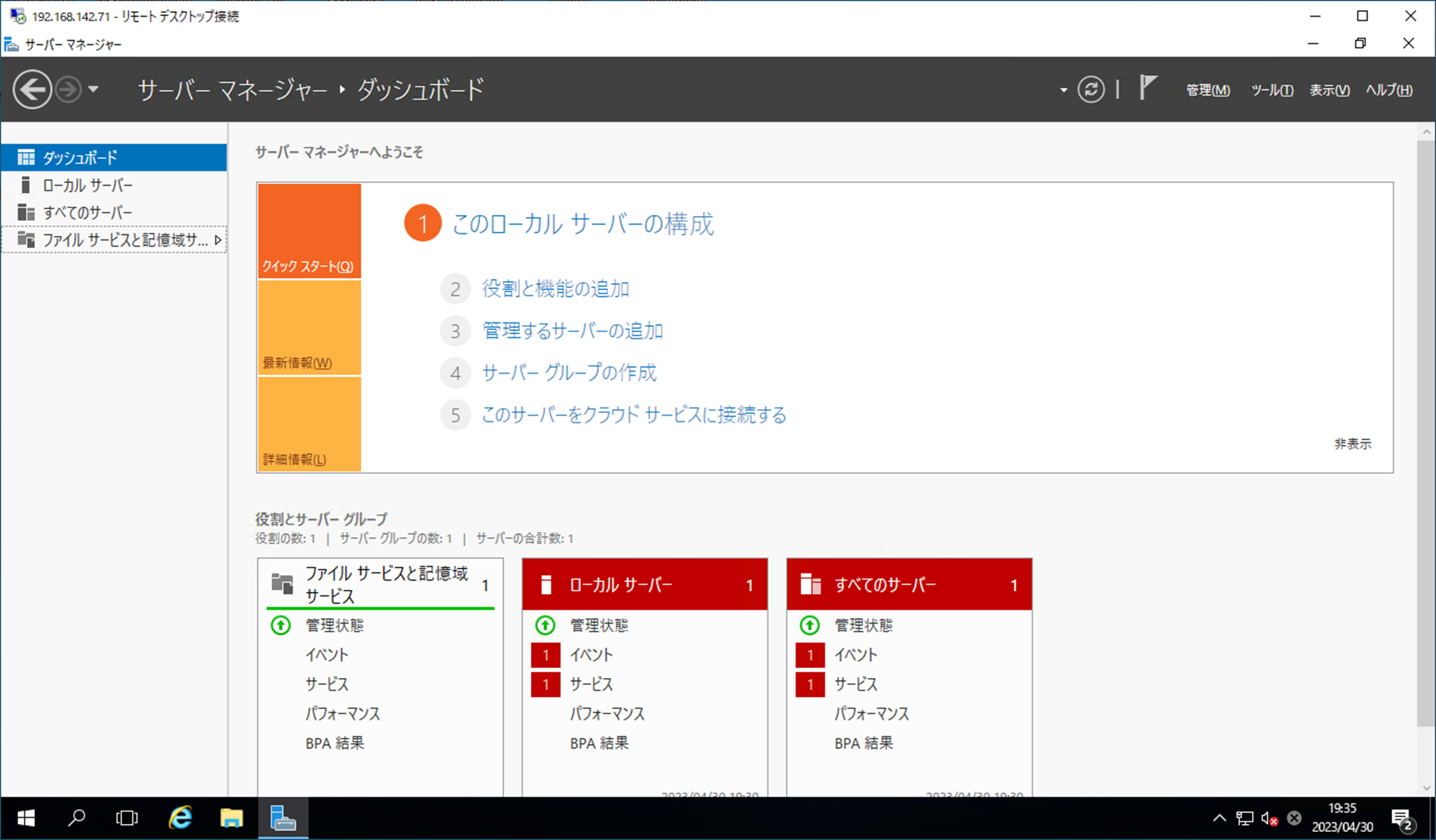

サーバマネージャから役割と機能の追加を選択します。

次へを選択します。

次へを選択します。

次へを選択します。

iSCSIターゲットサーバーを選択します。

機能の追加を選択します。

次へを選択します。

次へを選択します。

必要に応じて対象サーバーを自動的に再起動するを選択します。

はいを選択します。

インストールを選択します。

インストールが完了しました。
なお、再起動は発生しませんでした。

手順1-2.iSCSI仮想ディスクの作成(iSCSIターゲット)

iSCSIディスクの配置先、容量、名称および接続に関する設定・制約を入力します。

サーバーマネージャのファイルサービスと記憶域サービスを選択します。

左ペインのiSCSIを選択し、右部のタスクから新しいiSCSI仮想ディスク...を選択します。

ボリュームで選択からボリュームX:を選択し、次へを選択します。

仮想ディスク名を指定し、次へを選択します。

仮想ディスク名は仮想ディスクのファイル名に使用されます。



サイズおよび拡張方式を指定し、次へを選択します。
今回はディスク総量15GBに対し割り当て10GB、また容量可変としています。

容量可変とする場合、初期の容量は最小限になります。



新しいiSCSIターゲットを選択し、次へを選択します。

ターゲット名を入力し、次へを選択します。

ターゲット名はiSCSIアクセス時のターゲット名に使用されます。



追加を選択します。

イニシエータ識別方法を入力します。
今回はIPアドレスを選択し、イニシエータのIPアドレスを入力してOKを選択します。

種類は以下から選択・入力可能です。



次へを選択します。

次へを選択します。
今回は検証のため、認証系は設定しません。

作成を選択します。

iSCSI仮想ディスクが正常に作成されました。
閉じるを選択します。

iSCSI仮想ディスクが表示されるようになりました。

仮想ディスクファイルが作成されています。

作業2.iSCSIイニシエータ設定

マウントする側のiSCSIイニシエータにて作業を行います。

手順2-1.iscsi接続

サーバマネージャからiSCSIイニシエーターを選択します。

初回起動時はサービス停止状態かつ手動児童になっていますので、はいを選択して開始かつ自動起動にします。

クイック接続のターゲット(T):にIPアドレスを入力し、クイック接続(Q)...を選択します。

ターゲットが検出されるため、完了を選択します。

状態が接続完了となっていることを確認し、OKを選択します。

手順2-2.ボリュームの作成

通常のディスク追加と同様にボリュームの追加を行います。

ディスクの管理から、追加ディスクが存在していることを確認します。

iSCSIイニシエータにて接続完了し、ディスクの管理からディスクが確認されない場合、iSCSIターゲット側をOS再起動すると改善する場合があります。



当該のディスクについてオンラインにします。

ディスクの初期化を選択します。

OKを選択します。

新しいシンプルボリュームを選択します。

次へを選択します。

容量を指定し、次へを選択します。

ドライブレターを選択し、次へを選択します。
今回はドライブレターにYを選択します。

次へを選択します。

完了を選択します。

ドライブが作成されました。

エクスプローラからもアクセス可能になりました。

ファイルも配置可能になっています。

フォーマット直後のiSCSI仮想ディスクファイルは168MBほどになりました。

参考

【Windows Server 2019】iSCSIの設定と動作確認


iSCSI : ターゲットを構成する


iSCSI : イニシエーターの設定
