VMだけで構成するESXi RDMを利用したワークグループWSFCによるファイルサーバ構築

Last updated at Posted at 2023-05-04

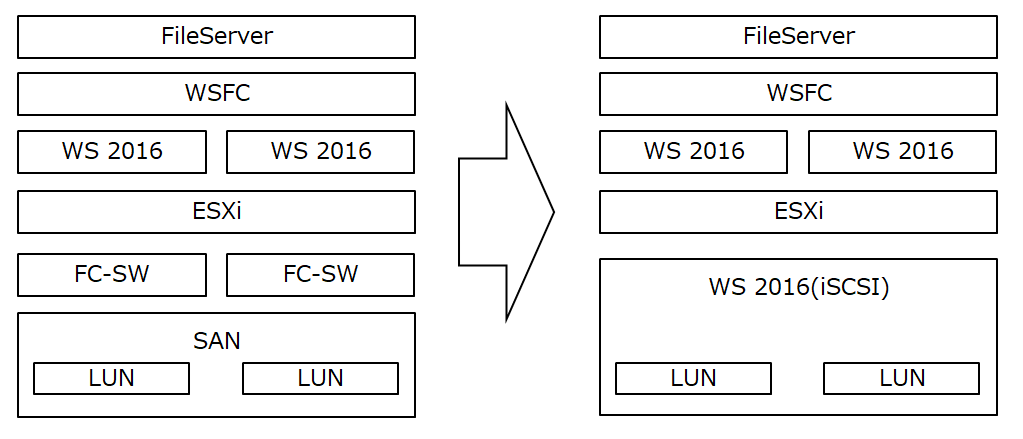

通常はFC-SANを利用して構築する、ESXi RDMを利用したWSFCファイルサーバについて仮想環境のみで構築します。

※通常はADサーバも利用する構成が多いと思いますが、今回はADサーバを排してワークグループクラスターで構成します。

■環境

ESXiサーバ

6.7.0 Update 3 (Build 14320388)

WindowsServer

OS 名:                 Microsoft Windows Server 2016 Standard Evaluation
OS バージョン:          10.0.14393 N/A ビルド 14393

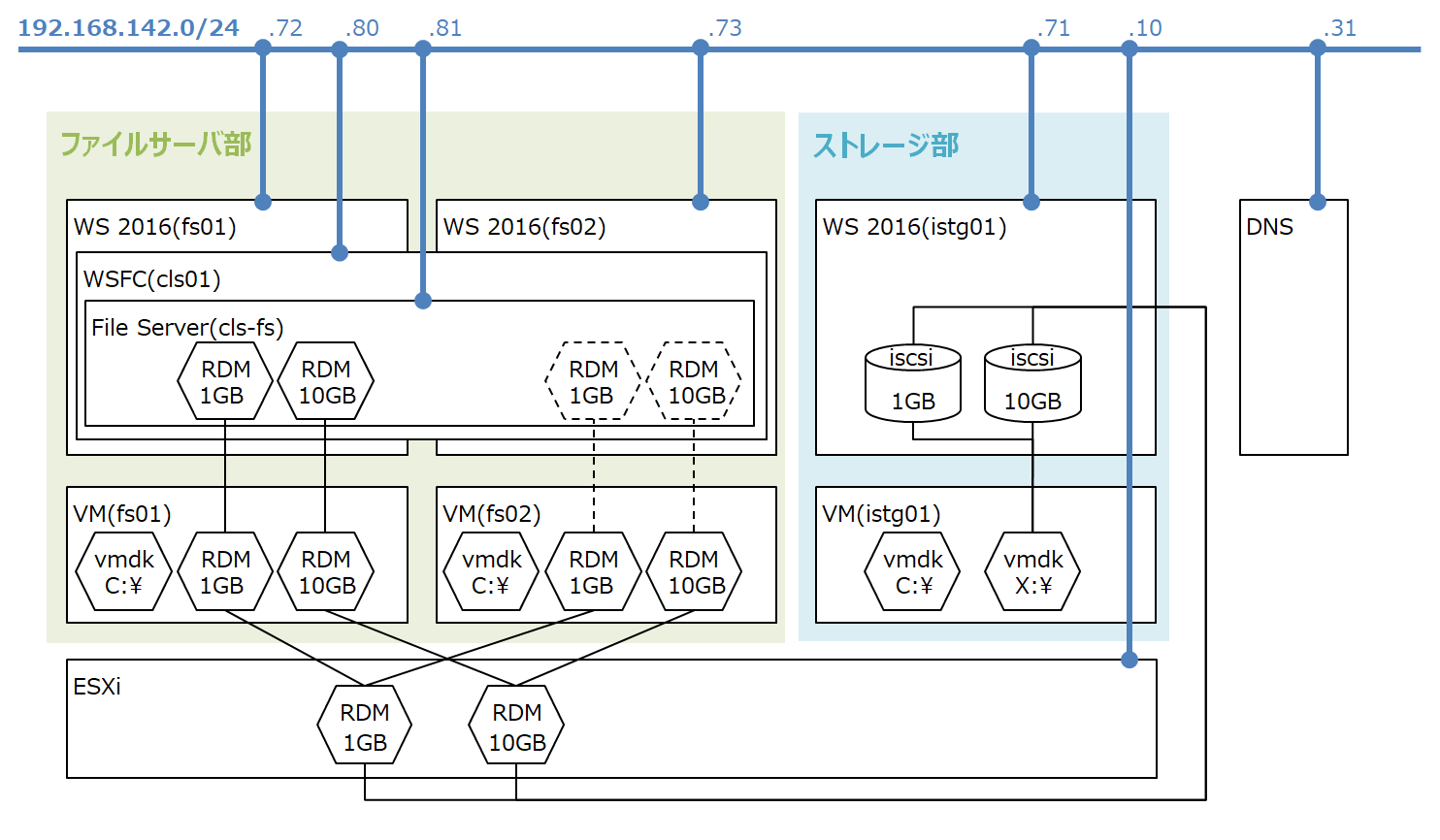

■構成詳細

サーバistg01にてiSCSIディスクを2つ作成し、ESXiに接続します。
ESXiに接続されたiSCSIディスクをVMにRDMで結びつけます。
RDMで結びつけたディスクをWSFC共有ディスクとして利用します。

ADサーバを構築しない、ワークグループクラスタで構築します。


サーバ IPアドレス 役割
ESXi 192.168.142.10 ESXiサーバ、iSCSIイニシエータ
istg01 192.168.142.71 iSCSIターゲット
fs01 192.168.142.72 ファイルサーバ1号機
fs02 192.168.142.73 ファイルサーバ2号機
cls01 192.168.142.80 WSFCクラスタ
cls-fs 192.168.142.81 ファイルサーバ論理
DNS 192.168.142.31 DNSサーバ(BIND)

iSCSIターゲットサーバの構築とESXi接続は以下記事に記載し、割愛します。

■構築フロー

1.VM作成
1-1.VM作成
1-2.windowsインストール
1-3.RDMディスクのマウント
1-4.片方でRDMディスクのフォーマット

2.WSFC構築
2-1.DNSサーバの設定
2-2.DNSクライアントの設定
2-3.ホスト名およびDNSサフィックスの作成
2-4.WSFCインストール
2-5.WSFCクラスタ作成
2-6.WSFCクラスタ作成

3.ファイルサーバの役割作成
3-1.ファイルサーバ、FSRMインストール
3-2.ファイルサーバの役割作成
3-3.WinRM TrustedHosts修正
3-4.共有の作成

4.動作確認
4-1.共有へのアクセス確認
4-2.フェールオーバー確認

1.VM作成ではRDMを接続したVMを作成します。
2.WSFC構築ではWSFCクラスタのセットアップまで実施します。
3.ファイルサーバの役割作成ではWSFCクラスタ上にファイルサーバの役割を作成します。
4.動作接続ファイルサーバへのアクセス確認、WSFCクラスタのフェールオーバーの確認を実施します。

作業1.VM作成

新規でVMを作成し、RDMディスクのマウント・フォーマットを行います。

手順1-1.VM作成

ファイルサーバ用VMのfs01、fs02を作成します。

Windowsインストール時点ではRDMは接続しないで構築します。


手順1-2.windowsインストール

windowsをインストールします（割愛）。

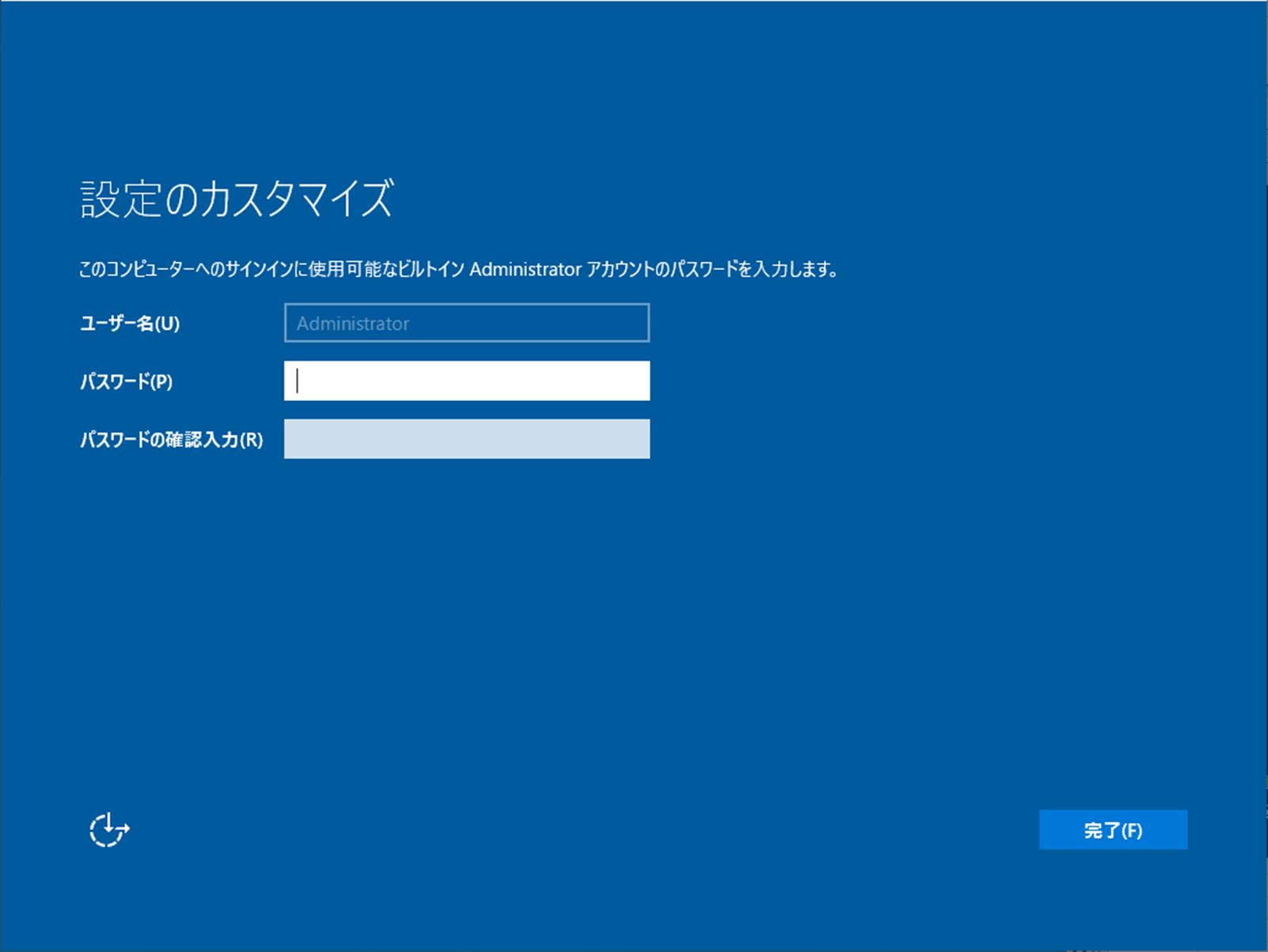

ワークグループクラスタの要件として、アカウント名とパスワードは同一にする必要があるので、インストール時のAdministratorパスワードはfs01、fs02で共通にしておきます。


Workgroup and Multi-domain clusters in Windows Server 2016
https://techcommunity.microsoft.com/t5/failover-clustering/workgroup-and-multi-domain-clusters-in-windows-server-2016/ba-p/372059


インストール後、以下だけは設定をしておきます（割愛）。
・IPアドレス固定設定
・リモートデスクトップ接続設定
・Windowsファイアウォールの無効化

手順1-3.RDMディスクのマウント

OSを停止し、RDMディスクをマウントします。

手順1-3-1.新規Rawディスクのマウント(fs01)

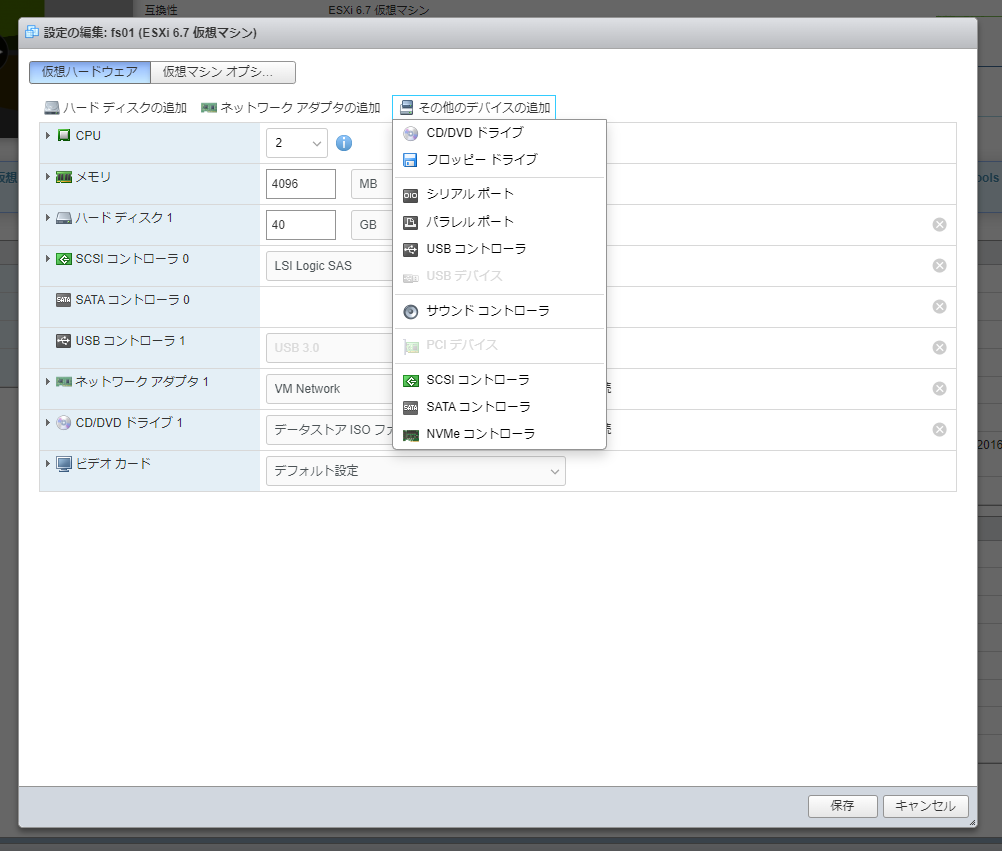

その他のデバイスの追加 > SCSiコントローラを選択します。

SCSIバスの共有は物理を選択します。

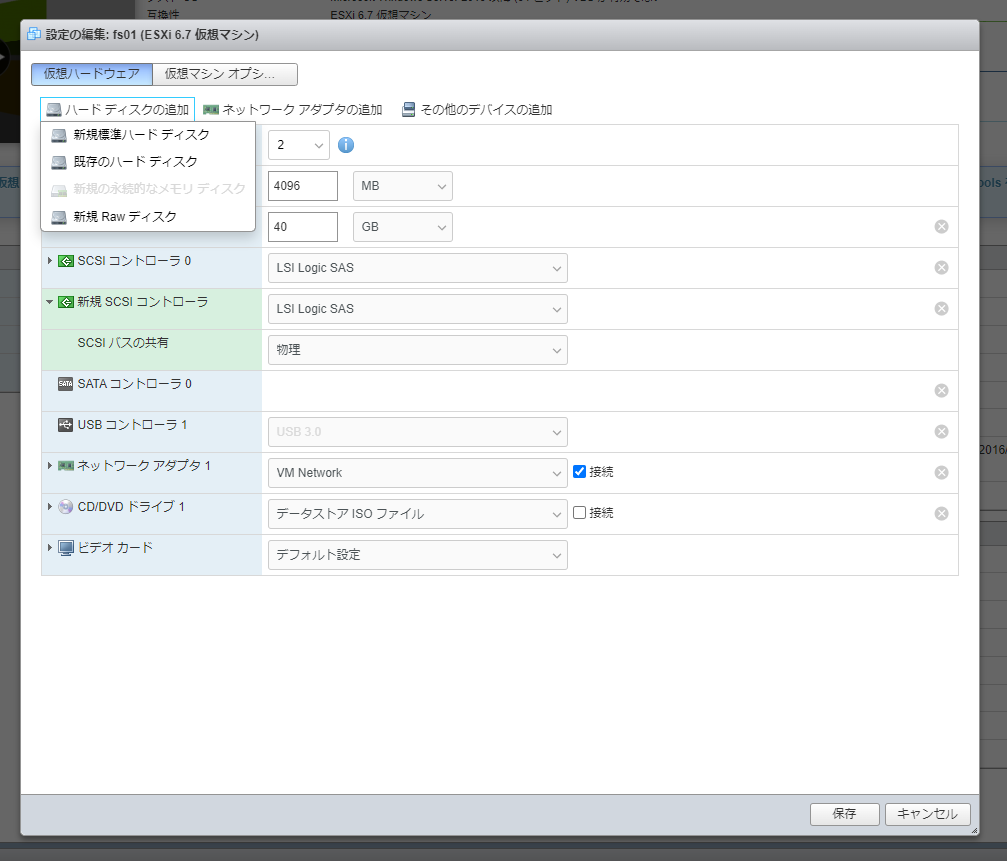

ハードディスクの追加 > 新規Rawディスクを選択します。

10GBの方を選択します。

追加したディスクについて、コントローラの場所をSCSIコントローラ1(上記で追加したSCSIコントローラ)を選択します。

同様に、もう1個のディスクについても新規Rawディスクから追加します。

追加したディスクについて、コントローラの場所をSCSIコントローラ1(上記で追加したSCSIコントローラ)を選択します。

VMが問題なく再構成されたら、VMを起動します。

手順1-3-2.既存のハードディスクディスクのマウント(fs02)

もう片方のVMであるfs02においては、fs01にて接続されたRDMと同じものを接続するため、既存のハードディスクマウントします。

その他のデバイスの追加 > SCSiコントローラを選択します。

SCSIバスの共有は物理を選択します。

ハードディスクの追加 > 既存のハードディスクを選択します。

fs01で追加したハードディスクを選択します。

追加したディスクについて、コントローラの場所をSCSIコントローラ1(上記で追加したSCSIコントローラ)を選択します。

もう一方のディスクについても同様に追加・設定し、VMが問題なく再構成されたら、VMを起動します。

手順1-4.片方でRDMディスクのフォーマット

Windows起動後、fs01にてRDMディスクのフォーマットを実施します。

この作業はクラスタ内の1サーバのみの実行で問題ありません。

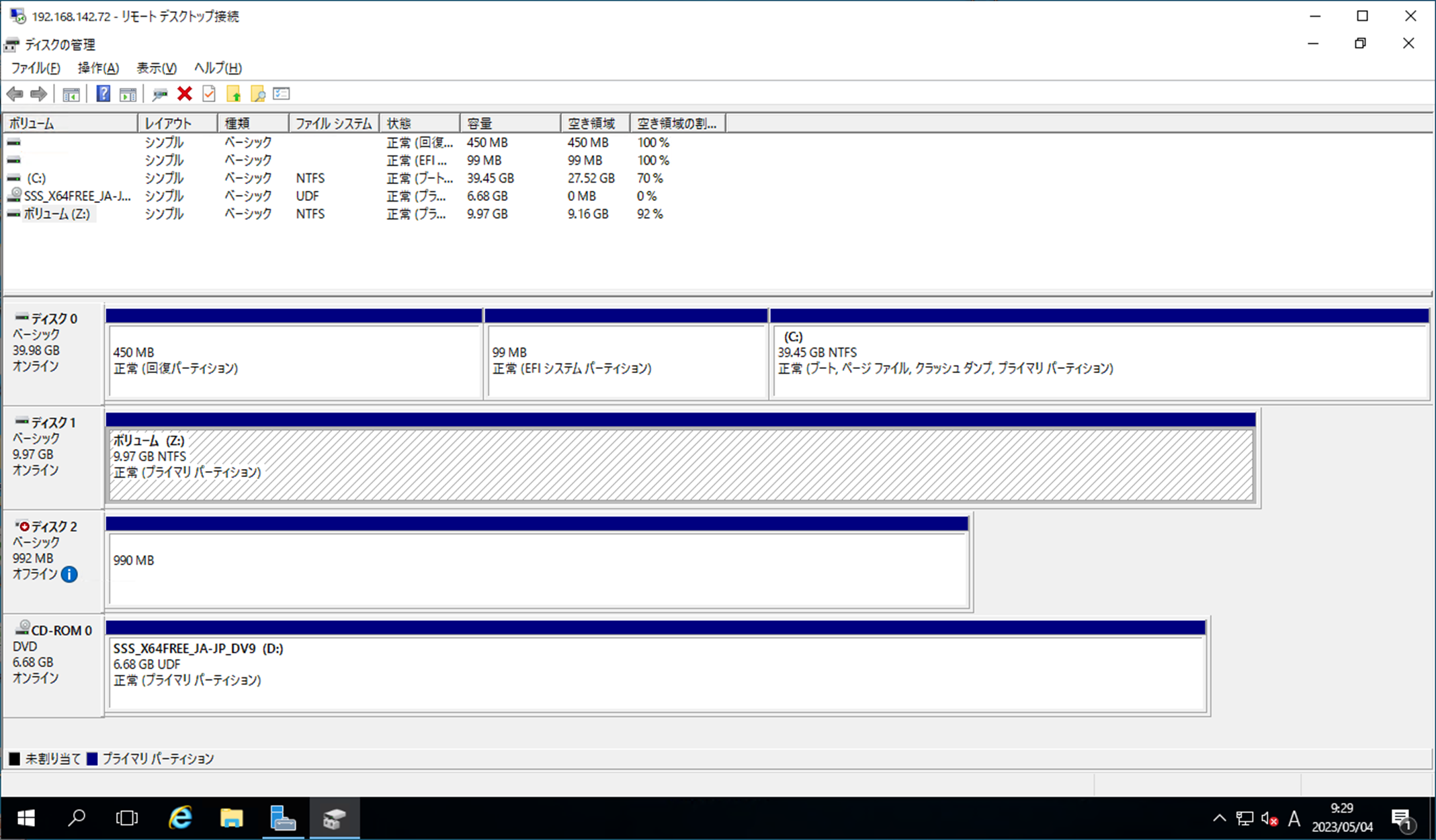

ディスクの管理を起動し、ディスクが2個追加されていることを確認します。

ディスクのオンラインとフォーマットを実行します。

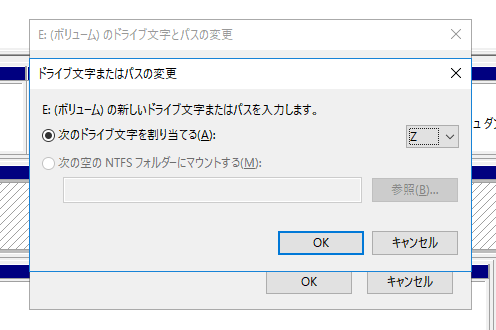

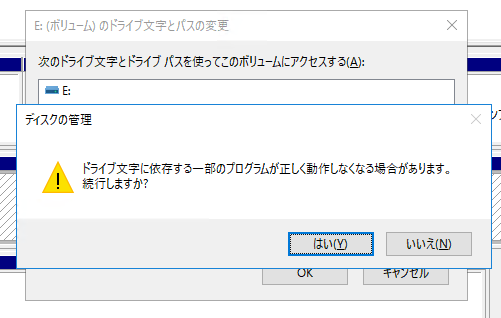

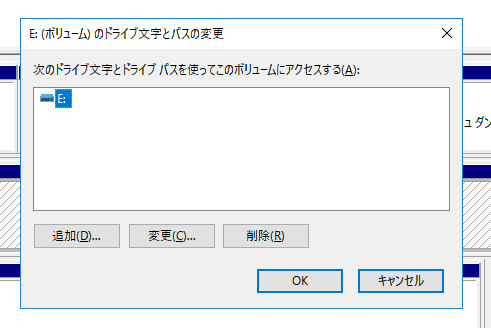

ドライブ文字の変更を行います。デフォルトでE:となっているので、Z:ドライブに変更します。

ドライブ文字がZ:ドライブに変更されました。

もう片方のディスクについても、オンライン化、フォーマット、ドライブレターの変更を行います。
Quorum用ディスクとしてQ:ドライブとしています。

エクスプローラからも認識されたことを確認しました。

作業2.WSFC構築

WSFCの構築を行います。まずはDNS系の設定を実施します。

手順2-1.DNSサーバの設定

DNSサーバの設定を行い、利用する予定のレコードを設定します。

ゾーンはtest.localを利用します。

DNSサーバの設定手順は割愛します。

正引き
$TTL      86400
@         IN       SOA     cent77-01.test.local.  root.test.local.(
                                        2020020501 ; Serial
                                        28800      ; Refresh
                                        14400      ; Retry
                                        3600000    ; Expire
                                        86400 )    ; Minimum
            IN NS cent77-01.test.local.
fs01    IN A 192.168.142.72
fs02    IN A 192.168.142.73
cls01   IN A 192.168.142.80
cls-fs  IN A 192.168.142.81
逆引き

$TTL      86400
@         IN       SOA     cent77-01.test.local.  root.test.local.(
                                        2020020501 ; Serial
                                        28800      ; Refresh
                                        14400      ; Retry
                                        3600000    ; Expire
                                        86400 )    ; Minimum
     IN NS cent77-01.test.local.
72   IN PTR fs01.test.local.
73   IN PTR fs02.test.local.
80   IN PTR cls01.test.local.
81   IN PTR cls-fs.test.local.

手順2-2.DNSクライアントの設定

Windowsサーバ側でDNS設定を行います。

手順2-3.ホスト名およびDNSサフィックスの作成

Windowsサーバにてホスト名とDNSサフィックスの設定を行います。

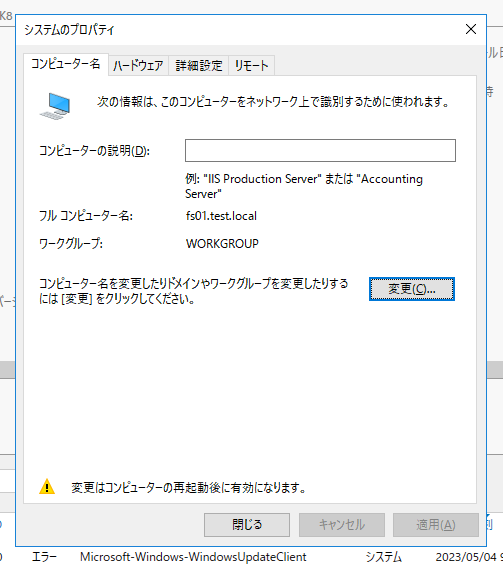

サーバマネージャのコンピュータ名を押下します。

変更を押下します。

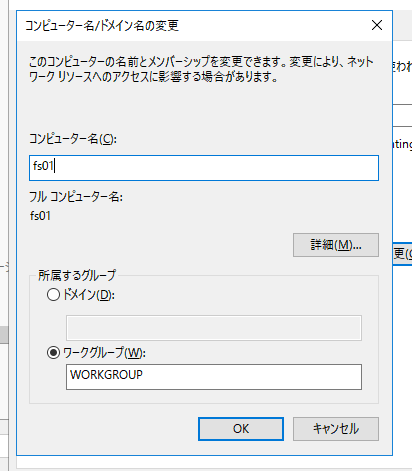

コンピュータ名を修正します。
また、詳細(M)...を押下します。

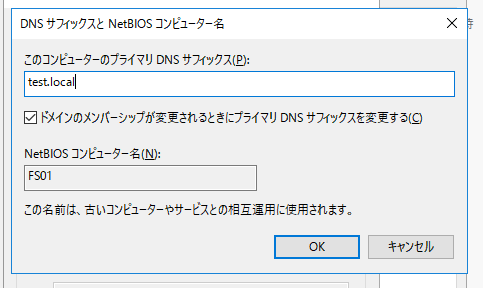

このコンピュータのプライマリDNSサフィックス(P):を入力し、OKを押下します。

フルコンピュータ名:が　コンピュータ名＋DNSサフィックス　となっていることを確認し、OKを押下します。

OKを押下します。

閉じるを押下します。

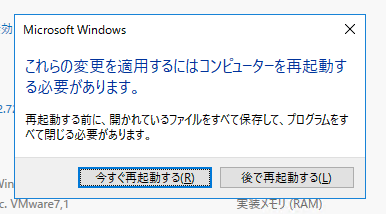

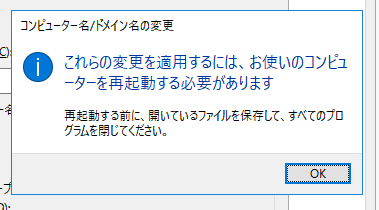

今すぐ再起動する(R)を押下します。

再起動後、ホスト名が修正されたことを確認します。

同様のことをクラスタ構成する全てのサーバに対して実行します。

手順2-4.WSFCインストール

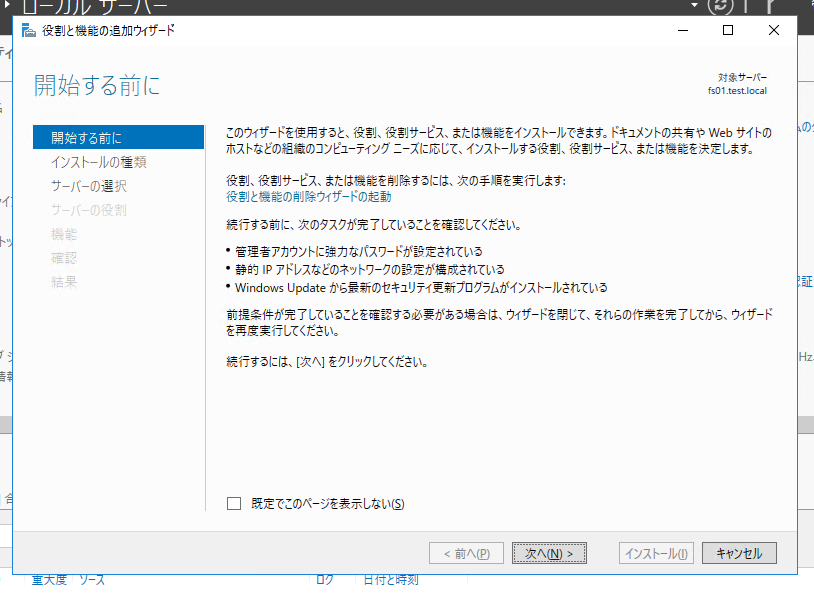

サーバーマネージャー > 管理 > 役割と機能の追加を押下します。

次へを押下します。

次へを押下します。

次へを押下します。

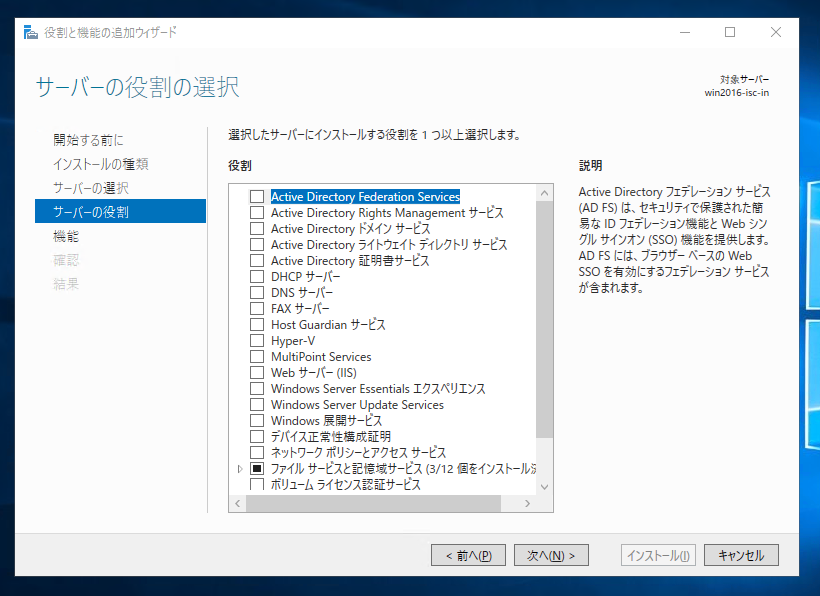

役割は何も追加せず、次へを押下します。

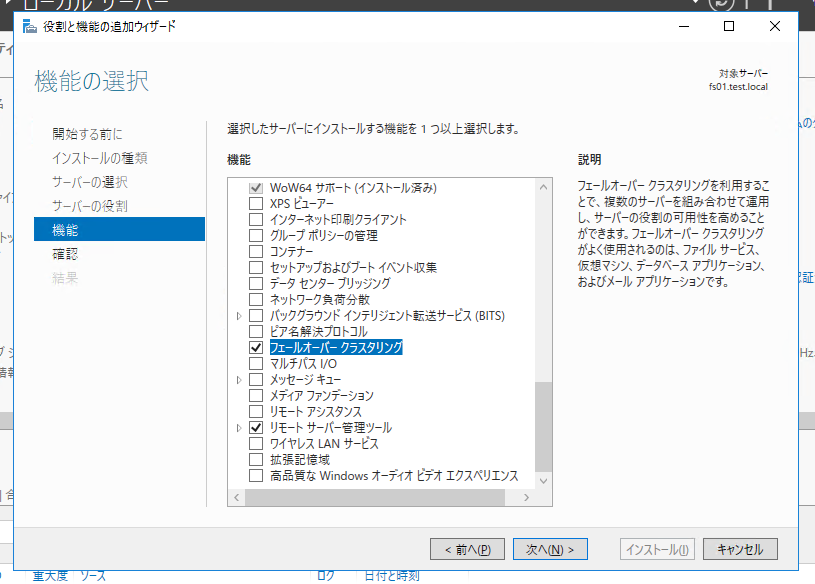

機能としてフェールオーバークラスタリングを選択します。

機能の追加を押下します。

次へを押下します。

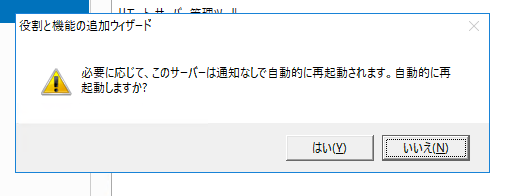

必要に応じて対象サーバーを自動的に再起動するを選択します。

はいを押下します。

インストールを押下します。

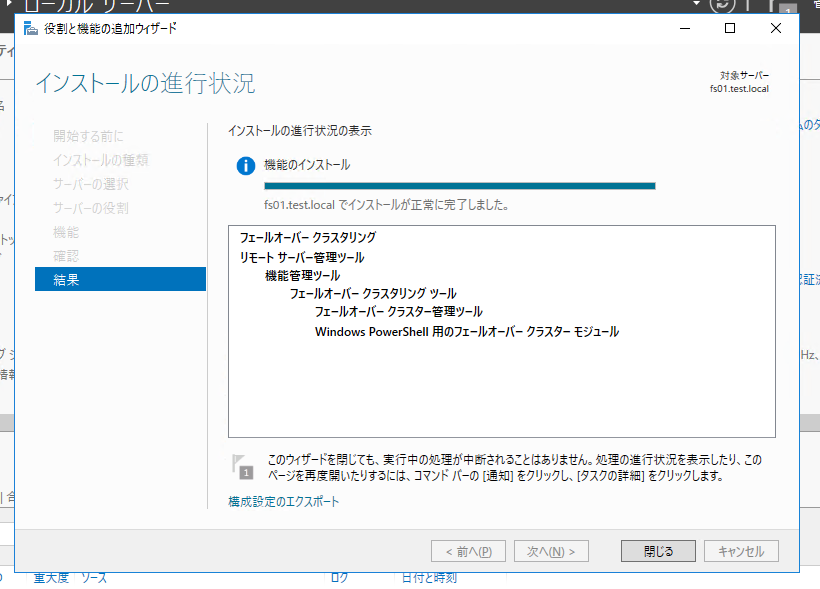

インストールが完了しました。
閉じるを押下します。

再起動要求はありませんでしたが、念のため再起動を行います。

同様のことをクラスタ構成する全てのサーバに対して実行します。

手順2-5.WSFCクラスタ作成

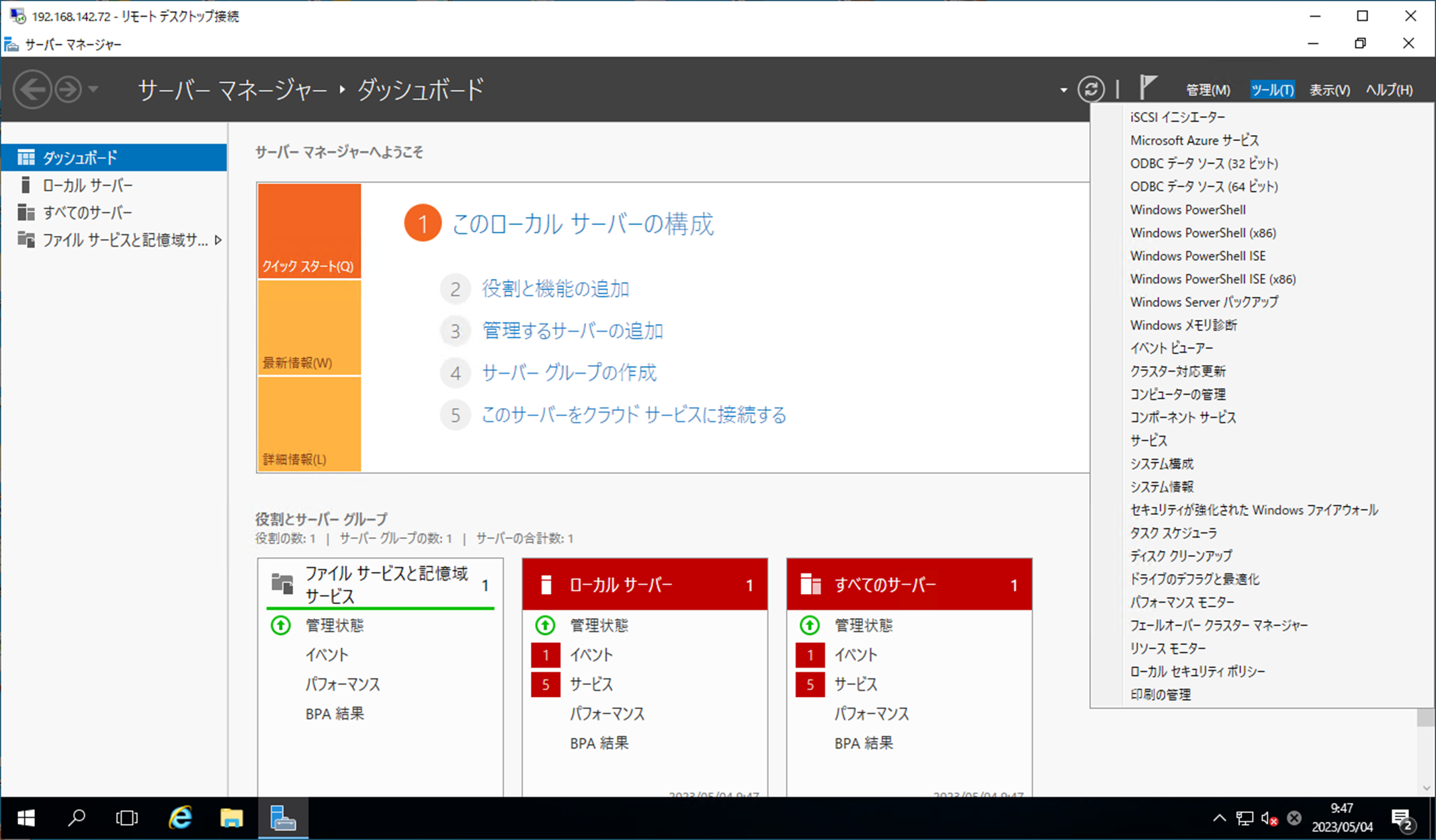

サーバーマネージャー > ツール > フェールオーバークラスターマネージャーを押下します。

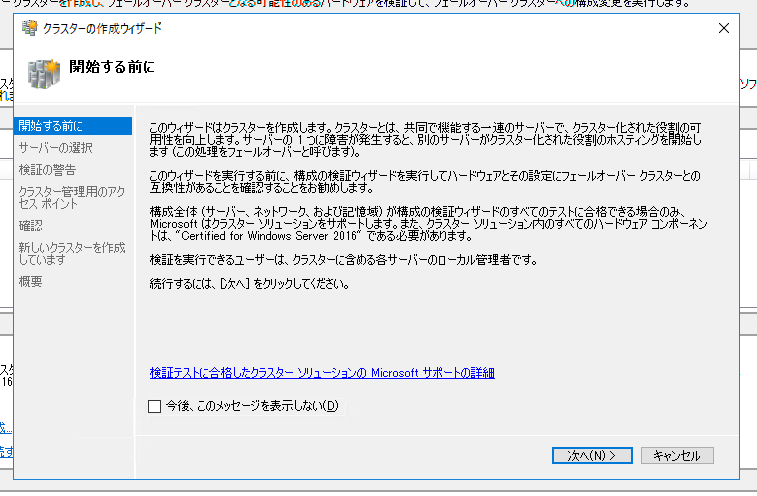

クラスターの作成を押下します。

次へを押下します。

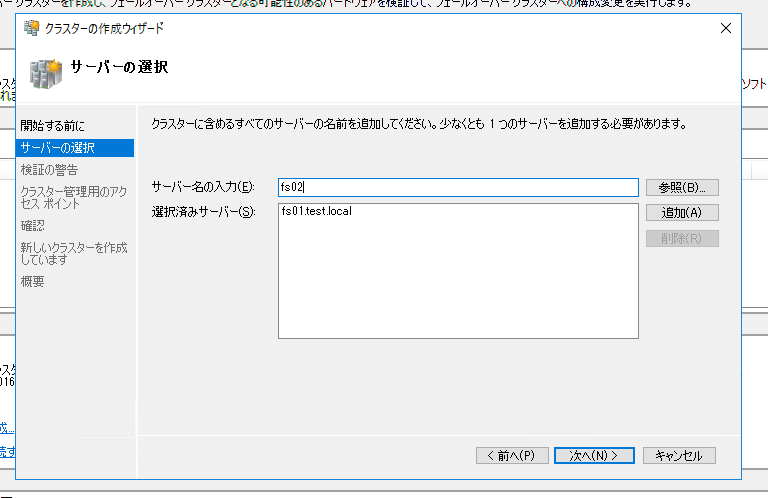

クラスタを構成するサーバのホスト名を入力し、追加を押下します。

続いて、次のサーバのホスト名を入力し、追加を押下します。

次へを押下します。

構成検証テストですが、はいを選択して次へを押下します。

次へを押下します。

すべてのテストを実行する(デフォルト)を選択して次へを押下します。

次へを押下します。

完了を押下します。

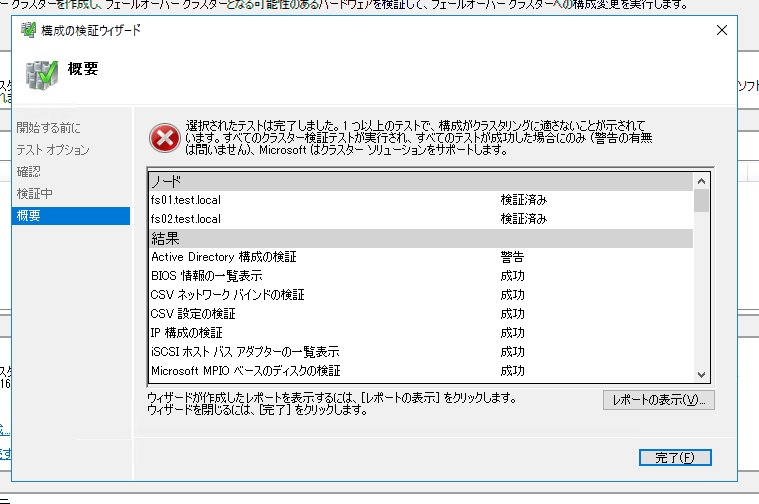

結果の中に失敗も含まれますが、問題なく続行が可能です。

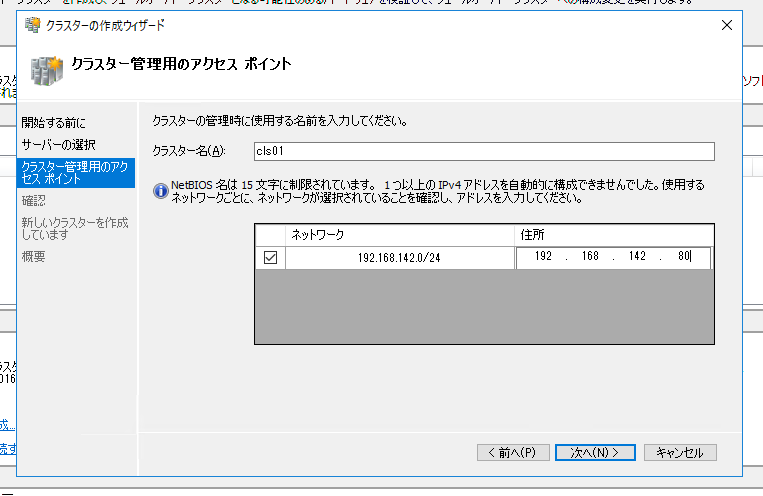

クラスター名および住所を入力し、次へを押下します。

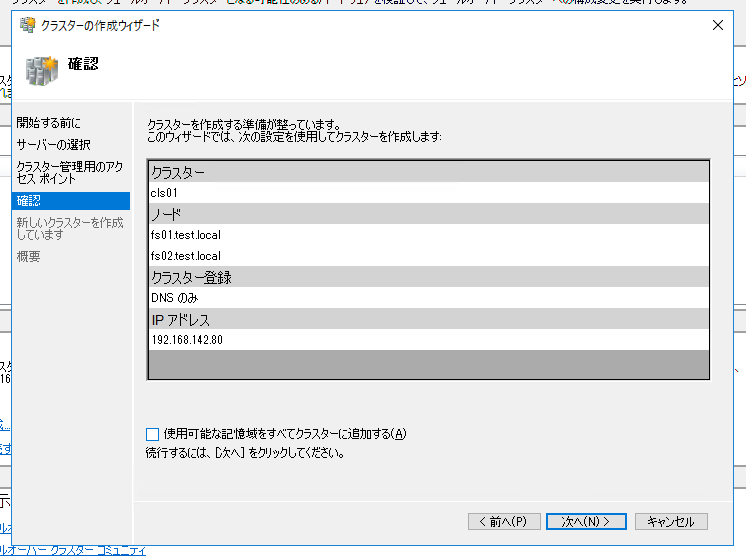

使用可能な記憶域を全てクラスターに追加するのチェックを外し、次へを押下します。
（あとからディスク追加するため）

クラスターの作成が開始されます。

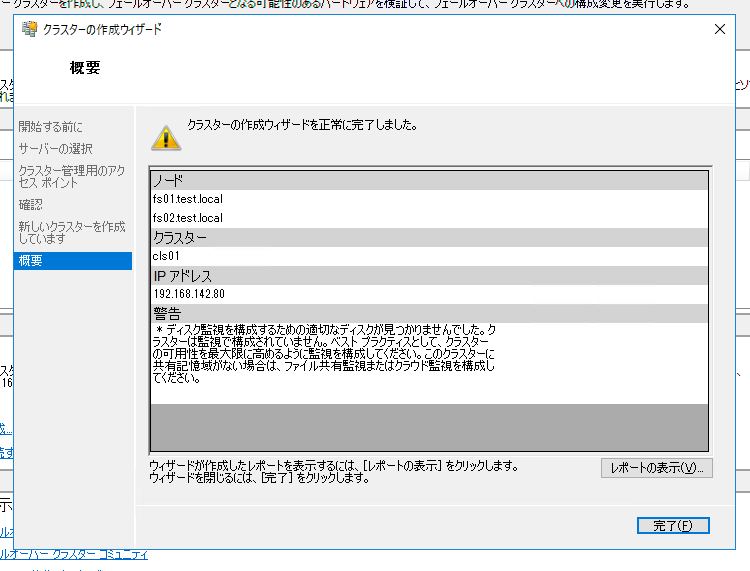

クラスターが作成されました。
完了を押下します。

クラスターが表示されました。

ノードとして2ノードが登録され、稼働中になっています。

手順2-6.WSFCクラスタ作成

ディスクからディスクの追加を押下します。

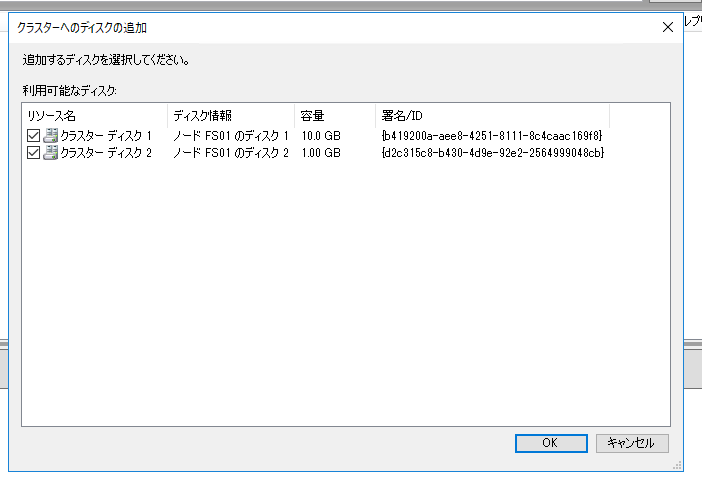

RDMディスクが表示されるので、チェックを入れてOKを押下します。

ディスクが追加され、オンラインとなりました。

念のため名前の変更を行います。プロパティを押下します。

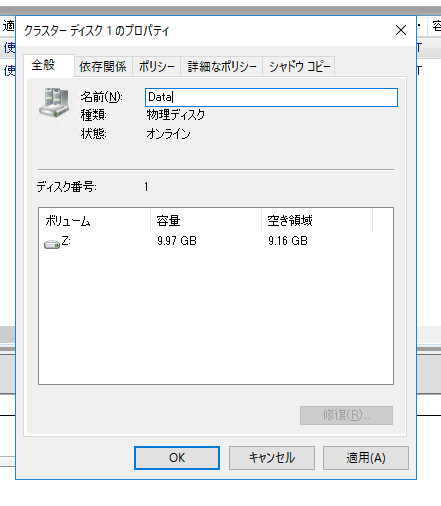

名前を変更してOKを押下します。

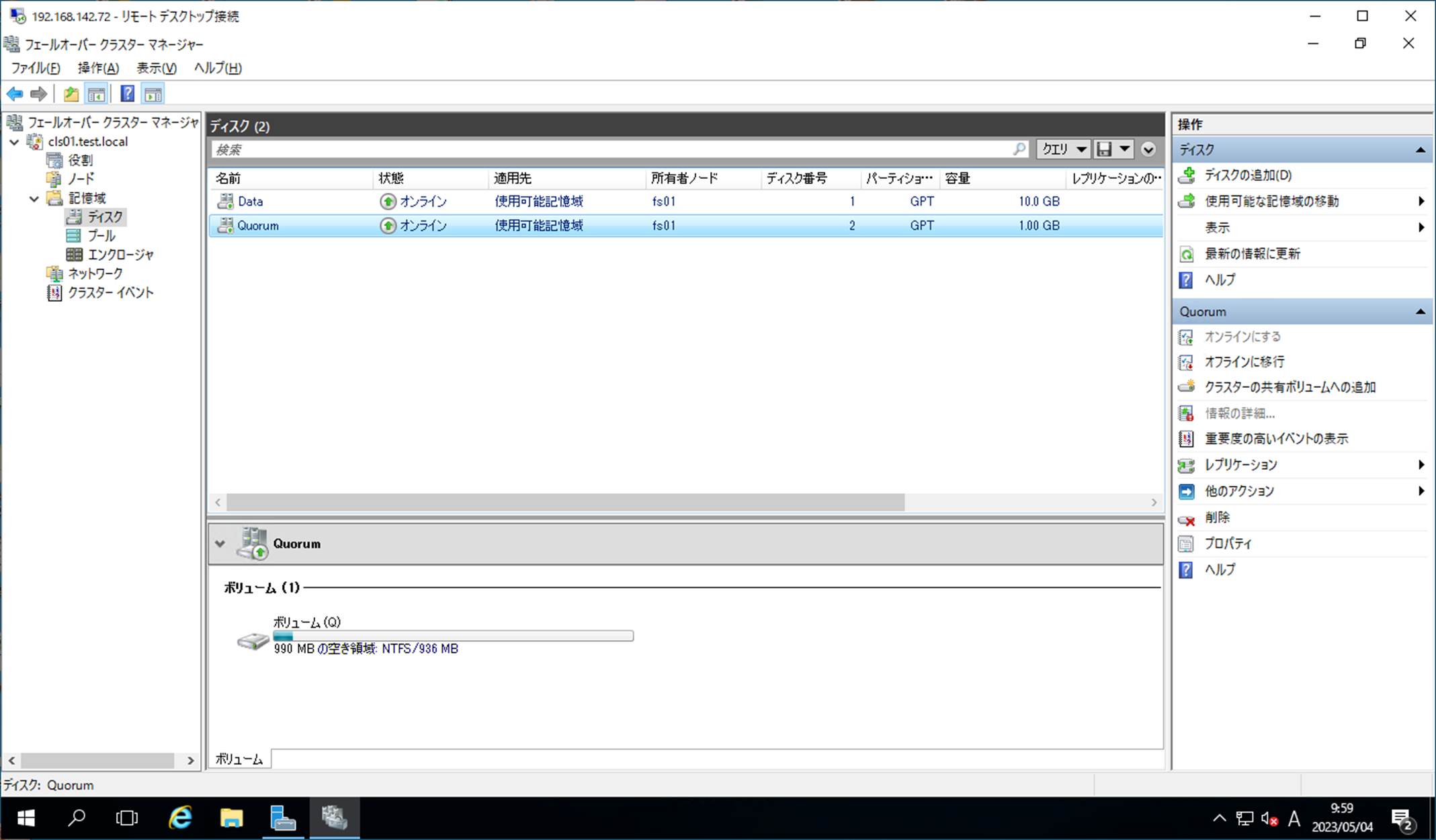

名前が変更されました。

同様に、もう片方のディスクについても名前の変更を行います。
データ共有用のディスクをData、クォーラムとして共有しないディスクをQuorumとしています。

作業3.ファイルサーバの役割作成

ファイルサーバの役割を作成し、外部からのアクセスを許可するところまで構築します。

手順3-1.ファイルサーバ、FSRMインストール

役割のファイルサーバーとファイルサーバーリソースマネージャーをインストールします。

サーバーマネージャー > 管理 > 役割と機能の追加を押下します。

次へを押下します。

次へを押下します。

次へを押下します。

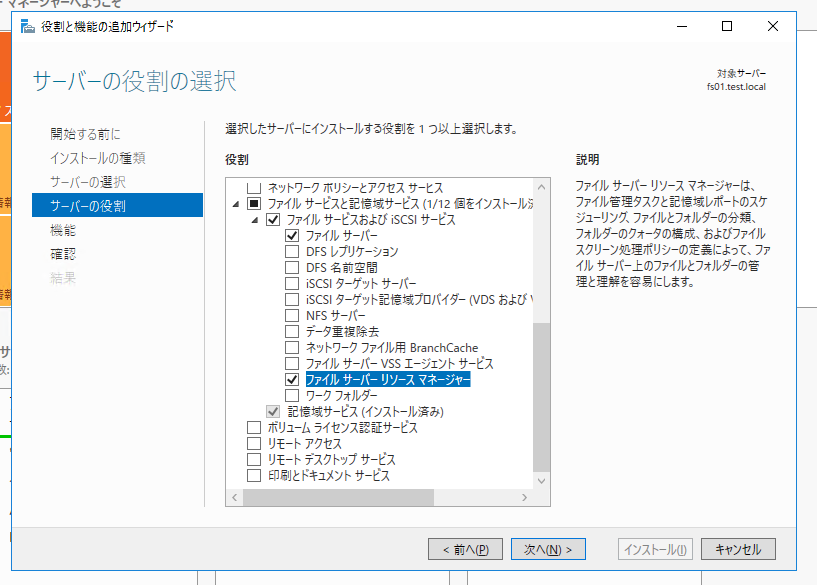

役割のファイルサーバーを選択します。

ファイルサーバーリソースマネージャーを選択します。

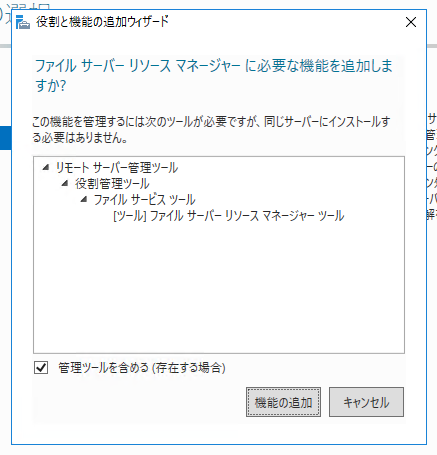

機能の追加を押下します。

次へを押下します。

機能は何も選択せず、次へを押下します。

必要に応じて対象サーバーを自動的に再起動するを選択します。

はいを押下します。

インストールを押下します。

インストールが完了したら、閉じるを押下します。

再起動要求はありませんでしたが、念のため再起動を行います。

同様のことをクラスタ構成する全てのサーバに対して実行します。

手順3-2.ファイルサーバの役割作成

クラスタにファイルサーバーの役割を作成します。

フェールオーバークラスターを起動し、クラスターの役割にて役割の構成を押下します。

次へを押下します。

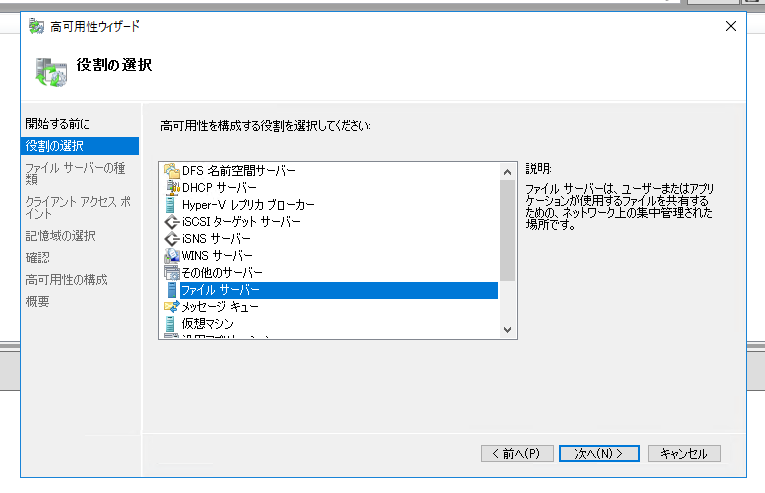

ファイルサーバーを選択し、次へを押下します。

汎用ファイルサーバー(デフォルト)を選択し、次へを押下します。

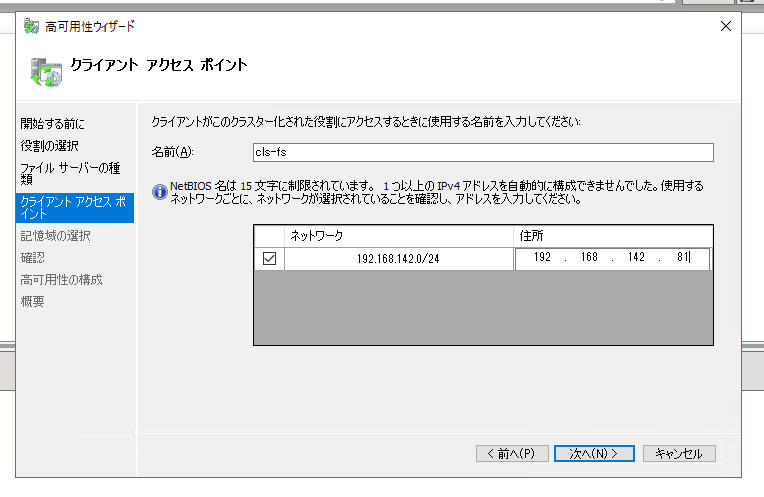

クライアントアクセスポイントとなる名前と住所を入力し、次へを押下します。

使用する記憶域を選択します。
今回はDataのみを選択し、次へを押下します。

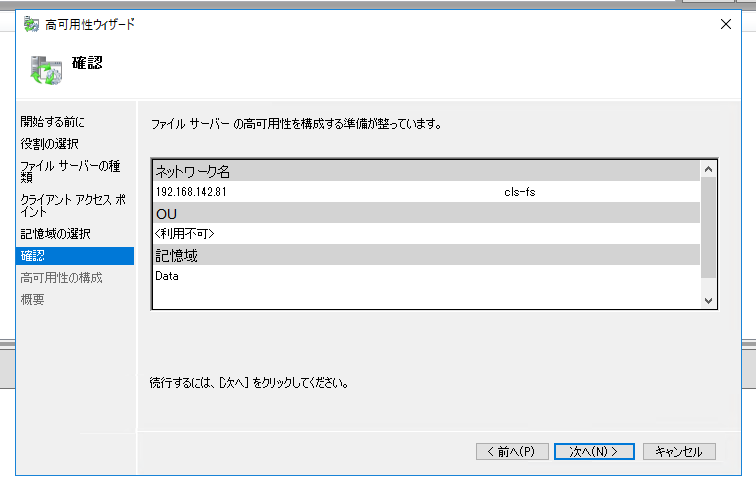

次へを押下します。

役割が構成されました。完了を押下します。

役割が表示され、実行中となっていることが確認できました。

手順3-3.WinRM TrustedHosts修正

フェールオーバークラスター上のファイルサーバー共有については内部的にWinRMが利用されています。こちらのTrustedHostsに許可を与えておかないとファイルサーバー共有の作成時にエラーになってしまうため、こちらの許可設定を実施します。

Powershellを起動し、既存のWinRM TrustedHostsの設定を確認します。
コマンド：Get-Item WSMan:\localhost\Client\TrustedHosts

Before
PS C:\Users\Administrator> Get-Item WSMan:\localhost\Client\TrustedHosts

   WSManConfig: Microsoft.WSMan.Management\WSMan::localhost\Client

Type            Name                           SourceOfValue   Value
----            ----                           -------------   -----
System.String   TrustedHosts

PS C:\Users\Administrator>

許可設定を行います。
コマンド：Set-Item -Path WSMan:\localhost\Client\TrustedHosts -Value '*'

Setting
PS C:\Users\Administrator> Set-Item WSMan:\localhost\Client\TrustedHosts -Value `*`

WinRM セキュリティの構成。
このコマンドは WinRM クライアントの TrustedHosts の一覧を変更します。TrustedHosts
の一覧内にあるコンピューターは認証されない可能性があります。クライアントはこれらのコンピューターに資格情報を送信する可能性があります。この一覧を変更しますか?
[Y] はい(Y)  [N] いいえ(N)  [S] 中断(S)  [?] ヘルプ (既定値は "Y"): Y
PS C:\Users\Administrator>

設定後のWinRM TrustedHostsの設定を確認します。
コマンド：Get-Item WSMan:\localhost\Client\TrustedHosts

After
PS C:\Users\Administrator> Get-Item WSMan:\localhost\Client\TrustedHosts

   WSManConfig: Microsoft.WSMan.Management\WSMan::localhost\Client

Type            Name                           SourceOfValue   Value
----            ----                           -------------   -----
System.String   TrustedHosts                                   *

PS C:\Users\Administrator>

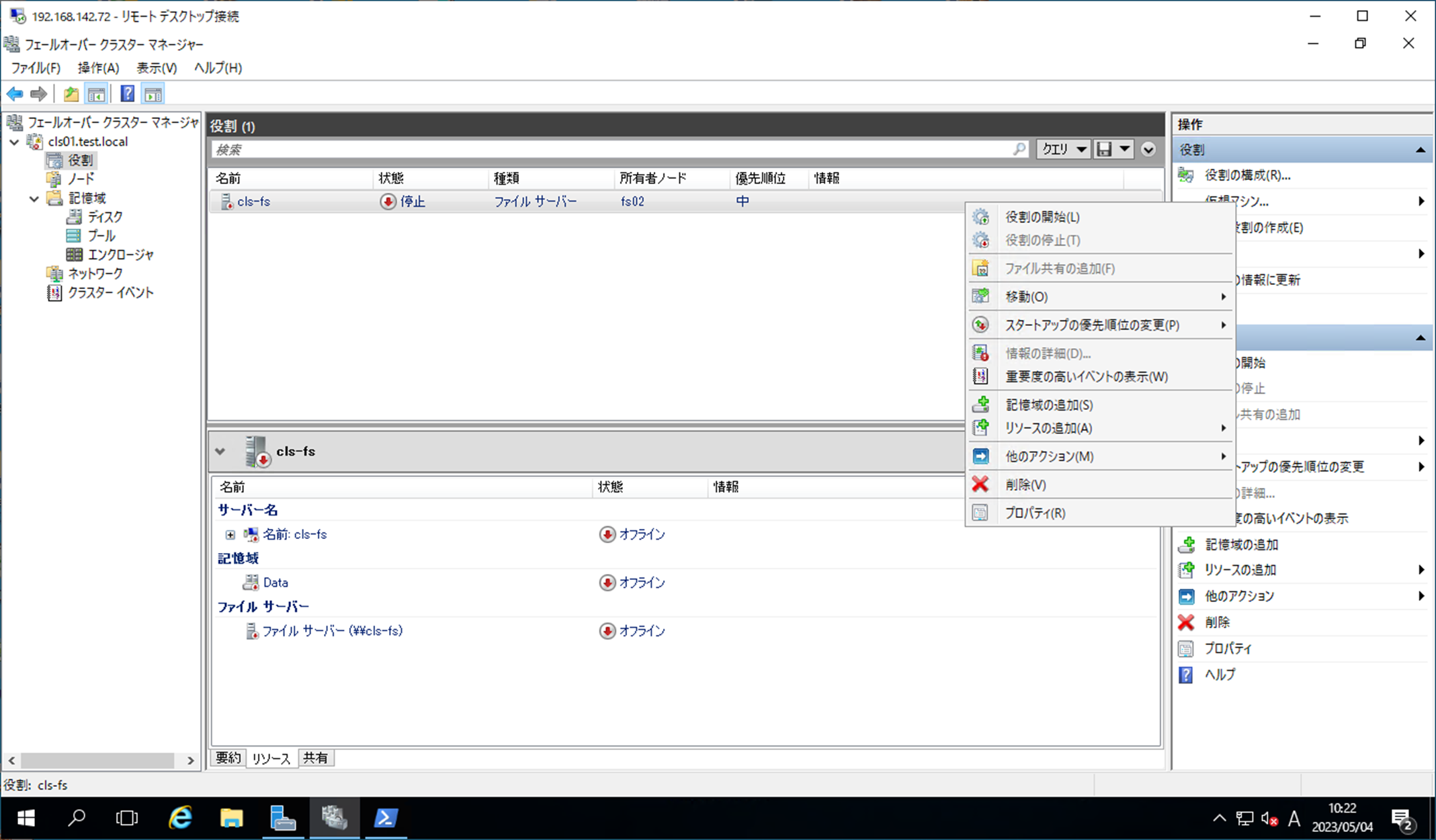

設定後、役割について役割の停止および役割の起動を行います。

手順3-4.共有の作成

ファイルサーバーのディレクトリ共有設定を行います。

事前に、共有するディレクトリを作成します。
今回はZ:\sahre-testとします。

役割を右クリックし、ファイル共有の追加を押下します。

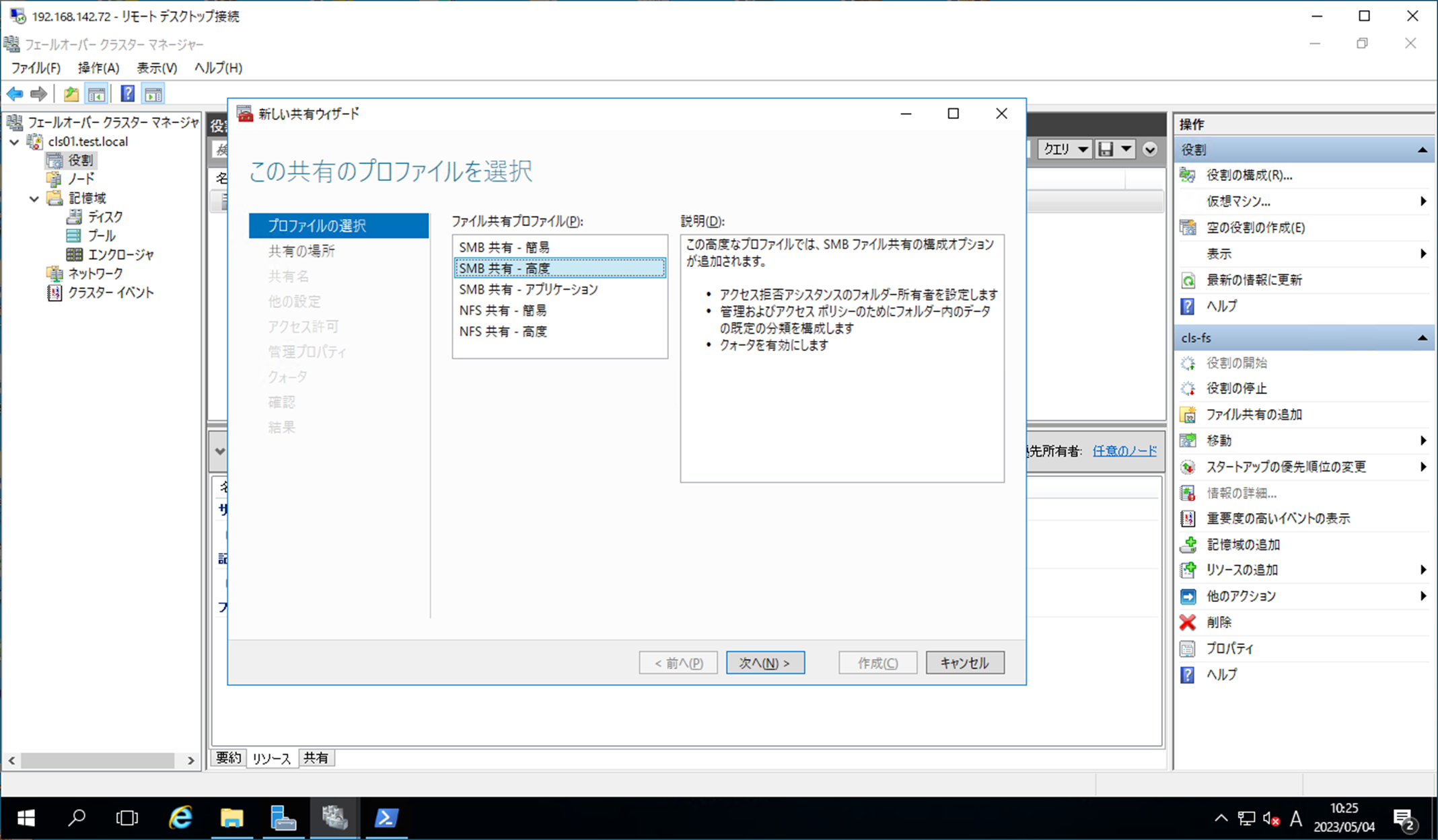

SMB共有 - 高度を選択し、次へを押下します。

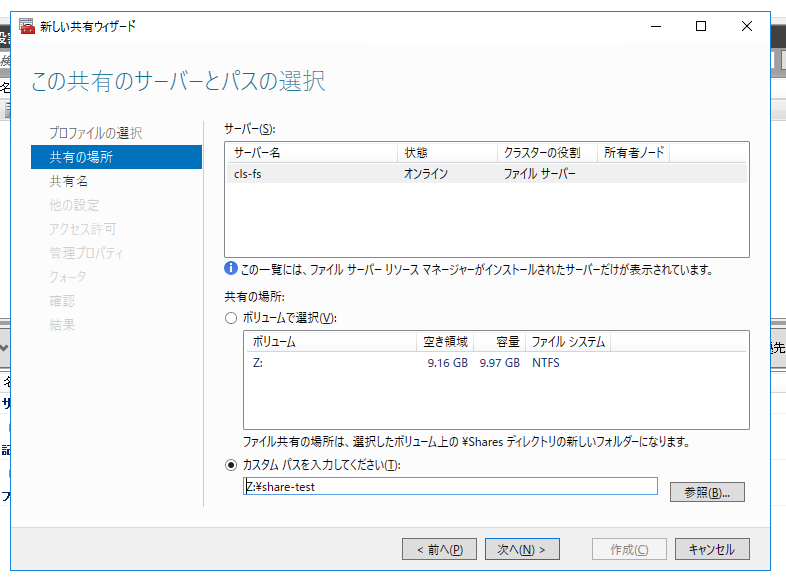

下部カスタムパスを入力してくださいを選択し、参照を押下します。

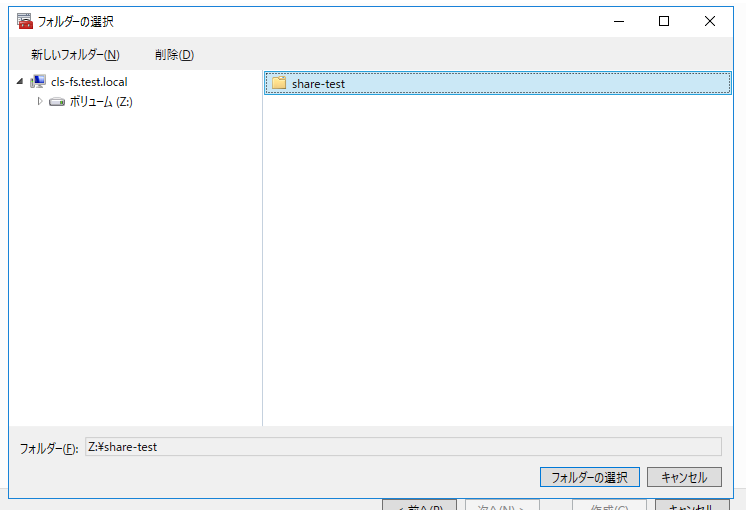

事前に作成しておいたディレクトリを選択し、フォルダーの選択を押下します。

次へを押下します。

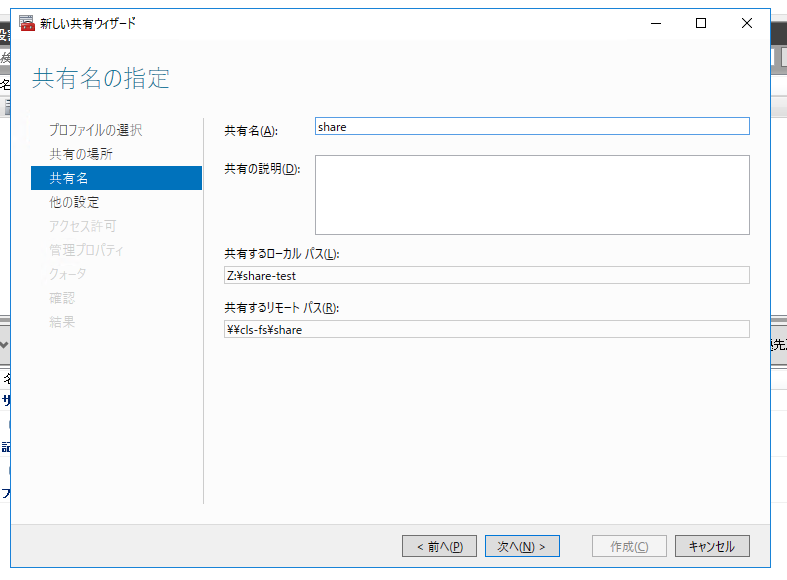

共有名を入力し、次へを押下します。

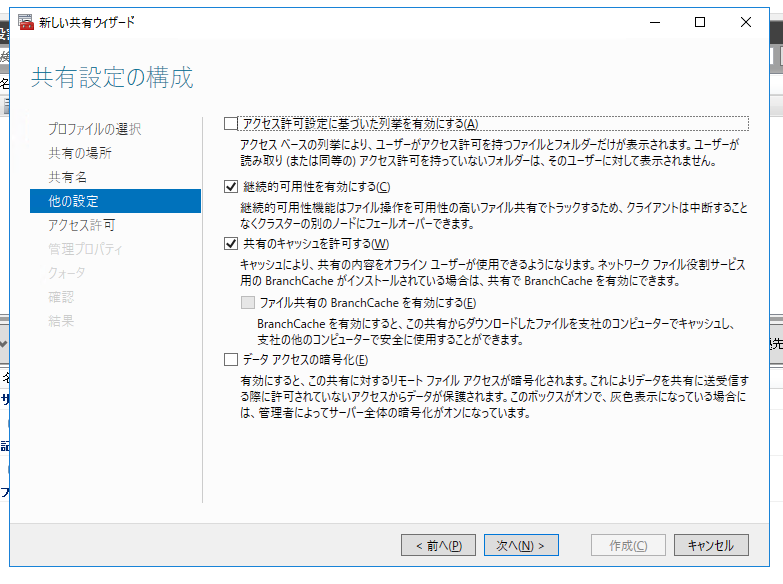

デフォルトのまま、次へを押下します。

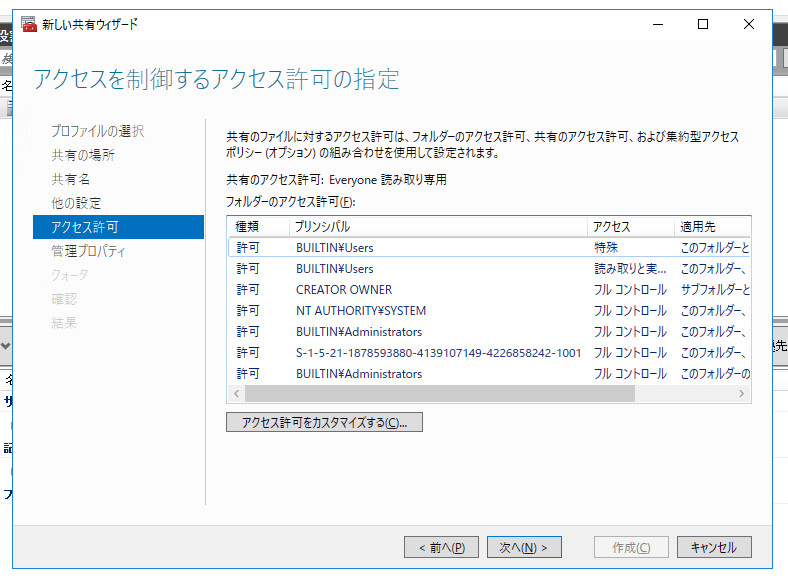

アクセス許可をカスタマイズを押下します。

アクセス許可(NTFS共有)は特に変更しません。

共有(共有フォルダアクセス)は読み取りしか付いていないため、Everyoneを編集します。

フルコントロールにチェックを入れ、OKを押下します。

OKを押下します。

次へを押下します。

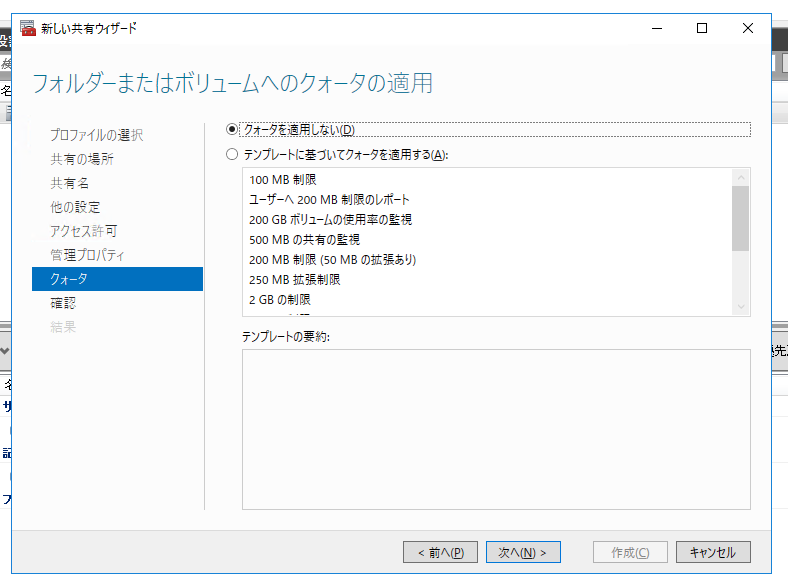

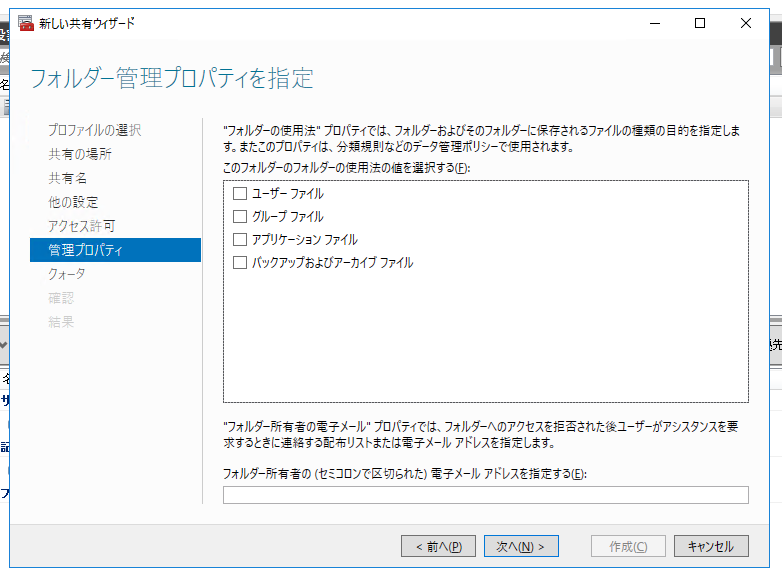

デフォルトのまま、次へを押下します。

デフォルトのまま、次へを押下します。

作成を押下します。

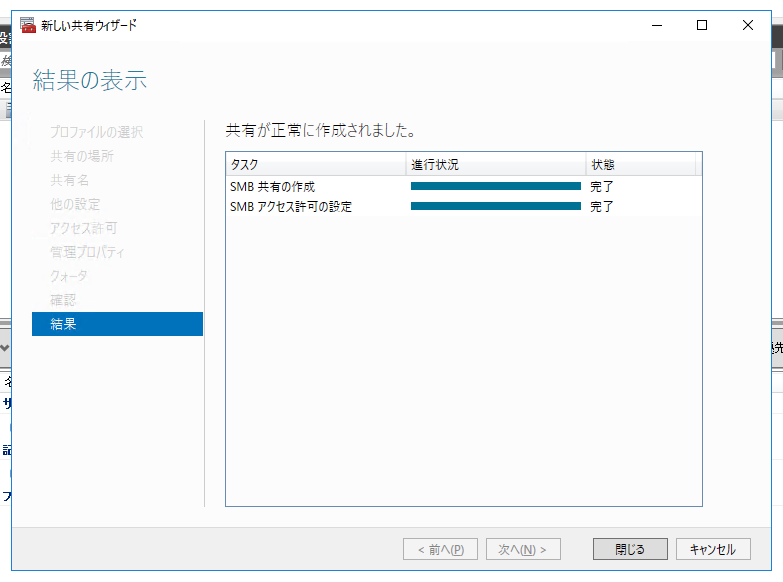

共有が作成されました。
閉じるを押下します。

作業4.動作確認

手順4-1.共有へのアクセス確認

他のPCから、共有フォルダへのアクセスを行います。
共有アクセスポイントのIPアドレスおよび共有名を利用してアクセスします。
アドレス：\\192.168.142.81\share

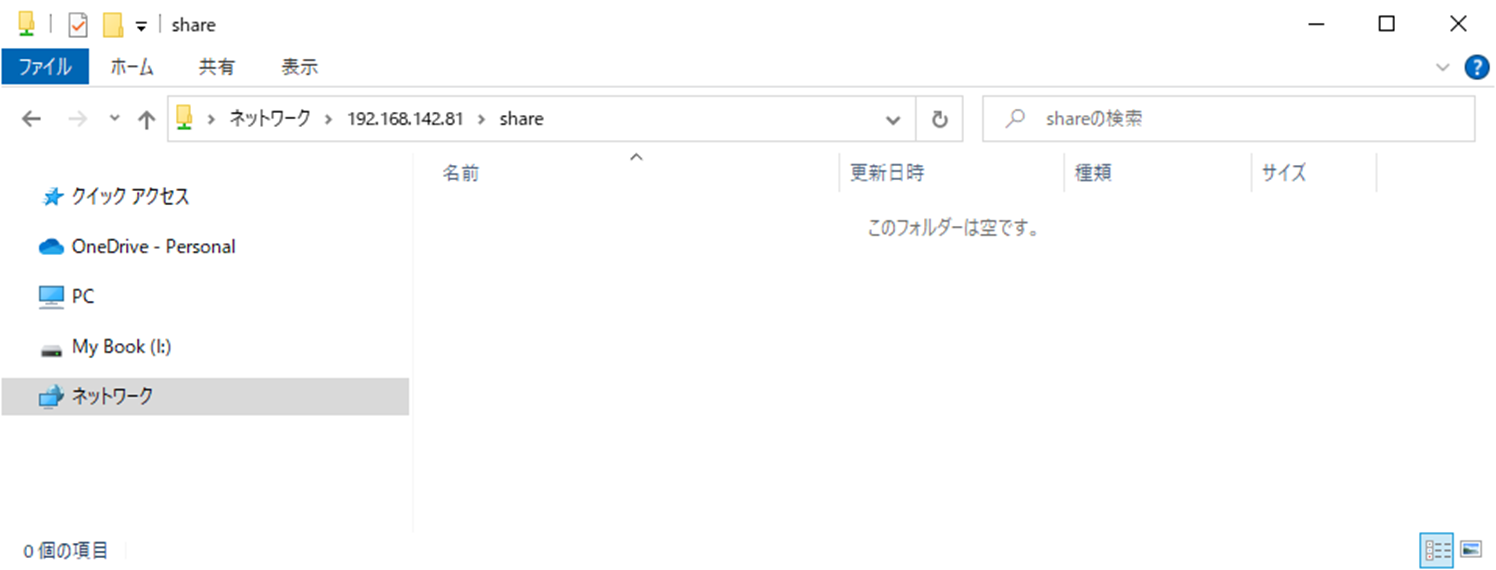

エクスプローラにてアドレスを入力します。


Windows Server 2016のAdministratorユーザによるパスワード認証を行っています。




アクセスが出来ました。

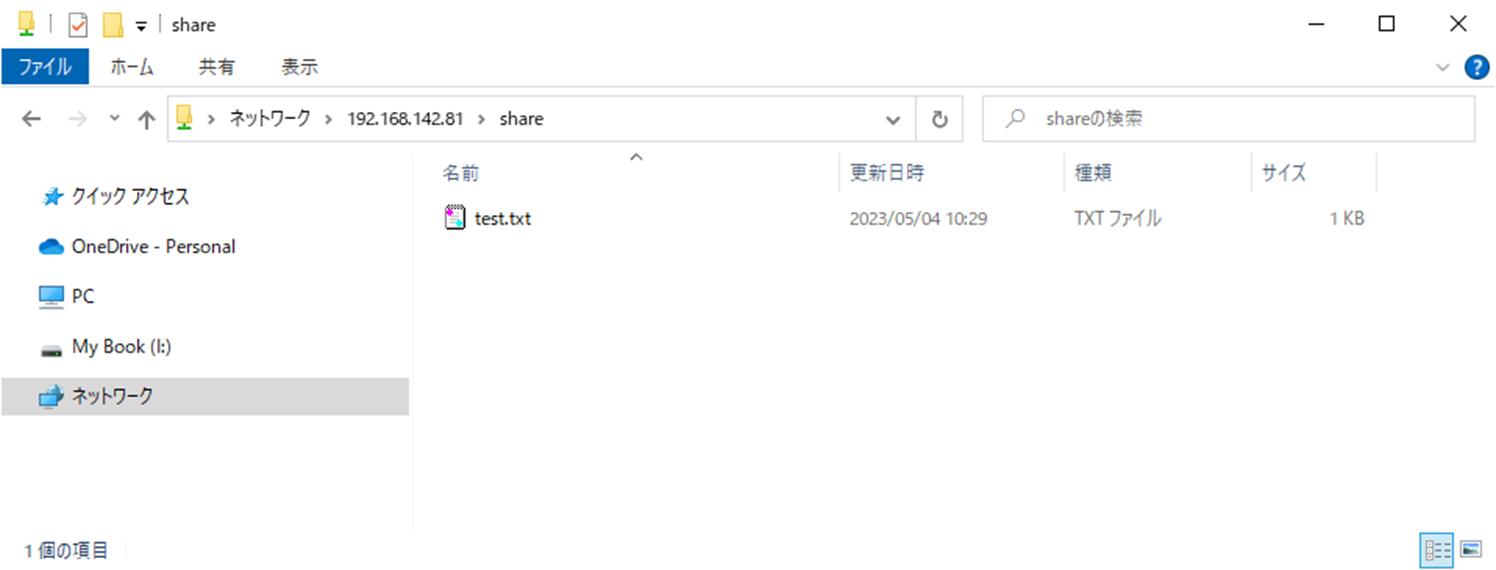

ファイルの書き込みも可能となっています。

手順4-2.フェールオーバー確認

フェールオーバー確認については役割の移動によって確認しています。

事前状態(現状)
　役割がfs01に搭載されており、記憶域(Z:\)もfs01も搭載されている。

事後状態(想定)
　役割がfs02に搭載されており、記憶域(Z:\)もfs02も搭載されている。




事前状態を確認します。役割および記憶域がfs01も搭載されています。

役割を右クリックし、移動 > ノードの選択を行います。

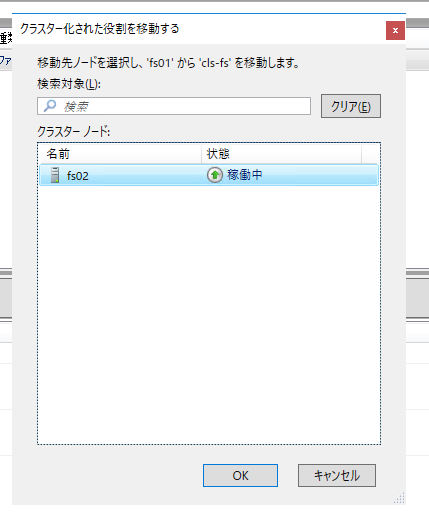

fs02を選択し、OKを押下します。

事後状態を確認します。役割および記憶域がfs02も移動されたことが確認できました。

■参考

Workgroup and Multi-domain clusters in Windows Server 2016



Workgroup Cluster の構築手順



WSFC / MSFC入門 (Windows Serverのクラスターでファイルサーバーを構築する)



Windows Server 2019 MSFC 構築手順



【VMware】SCSI バス共有を構成して RDM を仮想マシン間で共有させる方法



【図解】Windows Server 2022：WSFC (Windows Server Failover Clustering)構築手順
