vmware ESXi RDM(Raw Device Mapping)について仮想環境のみで構成する(FC-SAN不使用)

Posted at

ESXi環境で完結したRDM(Raw Device Mapping)構成を作成し検証します。

ESXi上のVMでiSCSIターゲットを作成し、それをESXi上でRDM(Raw Device Mapping)することで、別のVMからRDMディスクとして利用する構成を作成します。


■環境

ESXiサーバ

6.7.0 Update 3 (Build 14320388)

iSCSIサーバ(iSCSIターゲット)およびiSCSIクライアント(iSCSIイニシエータ)

OS 名:                 Microsoft Windows Server 2016 Standard Evaluation
OS バージョン:          10.0.14393 N/A ビルド 14393

■詳細構成

iSCSIターゲット側VM(192.168.142.71)

VM作成時に40GBと15GBのディスクを作成しておきます。
15GB側のディスクのうち、10GB分をiSCSI仮想ディスクとして利用します。
iSCSI仮想ディスクについては、ESXiサーバのIPアドレスからの接続を許可します。

ESXi(192.168.142.10)

iSCSI仮想ディスクを接続します。

ディスクマウント側VM(192.168.142.72)

VM側でRDMディスクと、専用iSCSIコントローラを追加します。
WindowsOS側からRDMディスクをZボリュームとして追加します。


■流れ

1.iSCSIターゲット設定

  • 1-1.iSCSIターゲットサーバのインストール
  • 1-2.iSCSI仮想ディスクの作成

2.ESXi iSCSI設定

  • 2-1.iscsi接続

3.ESXi VM仮想ディスク設定

  • 3-1.稼働ディスク設定

4.ディスクドライブ設定

  • 4-1.ボリュームの作成

作業1.iSCSIターゲット設定

手順1-1.iSCSIターゲットサーバのインストール

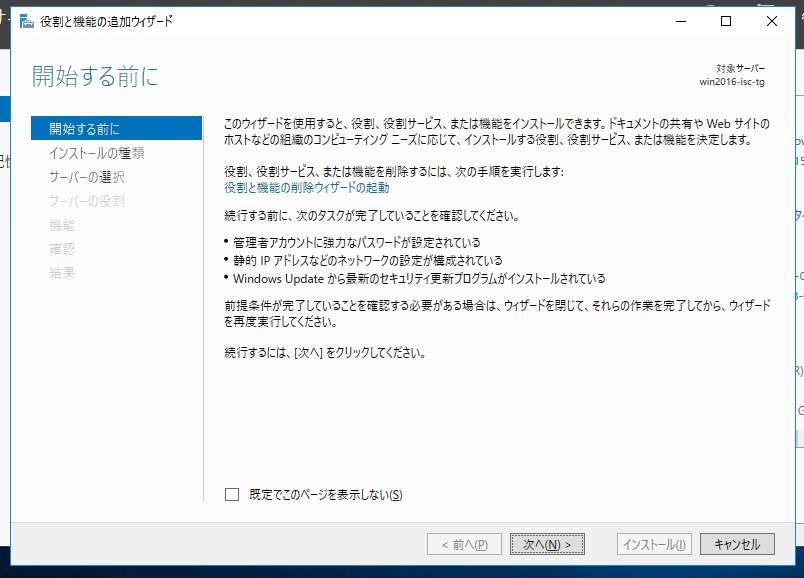

サーバマネージャから役割と機能の追加を押下します。

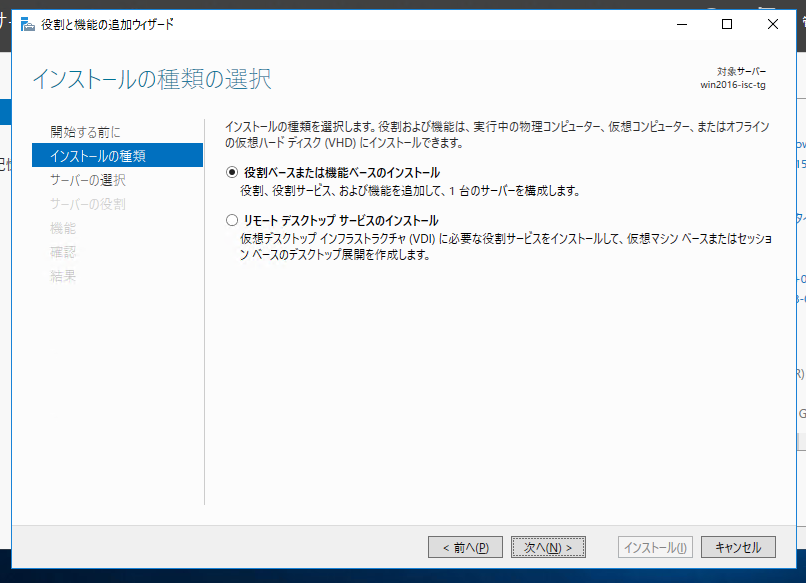

次へを押下します。

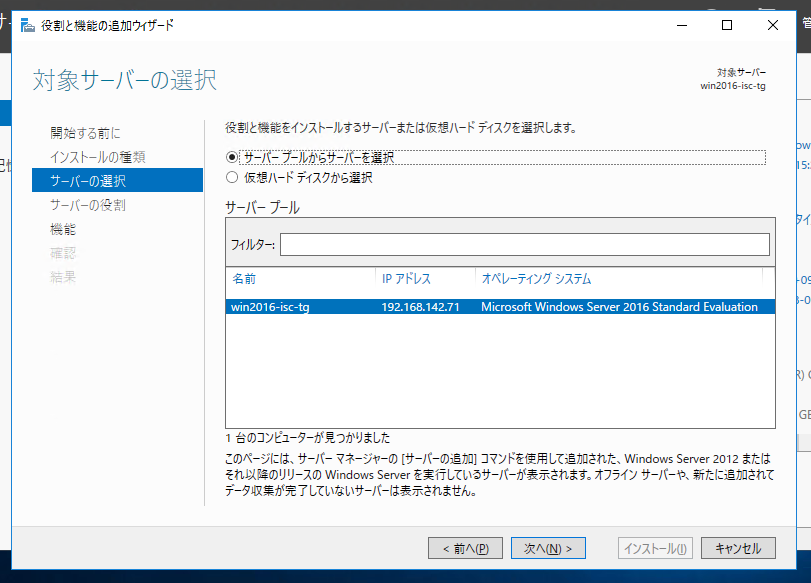

次へを押下します。

次へを押下します。

iSCSIターゲットサーバーを選択します。

機能の追加を選択します。

次へを選択します。

次へを選択します。

必要に応じて対象サーバーを自動的に再起動するを選択します。

はいを選択します。

インストールを選択します。

インストールが完了しました。
なお、再起動は発生しませんでした。

手順1-2.iSCSI仮想ディスクの作成

iSCSIディスクの配置先、容量、名称および接続に関する設定・制約を入力します。

サーバーマネージャのファイルサービスと記憶域サービスを選択します。

左ペインのiSCSIを選択し、右部のタスクから新しいiSCSI仮想ディスク...を選択します。

ボリュームで選択からボリュームX:を選択し、次へを選択します。

仮想ディスク名を指定し、次へを選択します。

サイズおよび拡張方式を指定し、次へを選択します。
今回はディスク総量15GBに対し割り当て10GB、また容量可変としています。

新しいiSCSIターゲットを選択し、次へを選択します。

ターゲット名を入力し、次へを選択します。

追加を選択します。

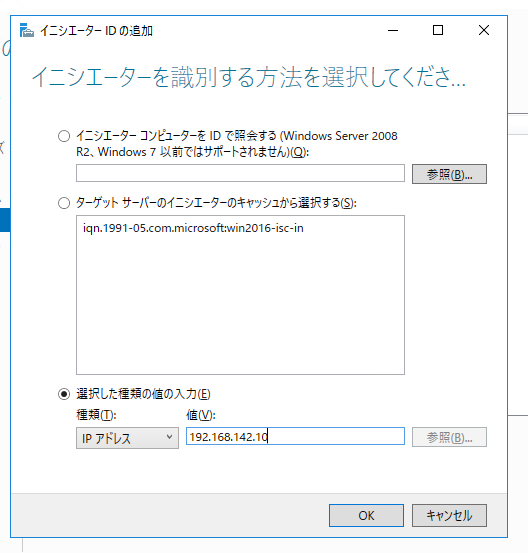

イニシエータ識別方法を入力します。
今回はIPアドレスを選択し、イニシエータのIPアドレスを入力してOKを選択します。

次へを選択します。

次へを選択します。
今回は検証のため、認証系は設定しません。

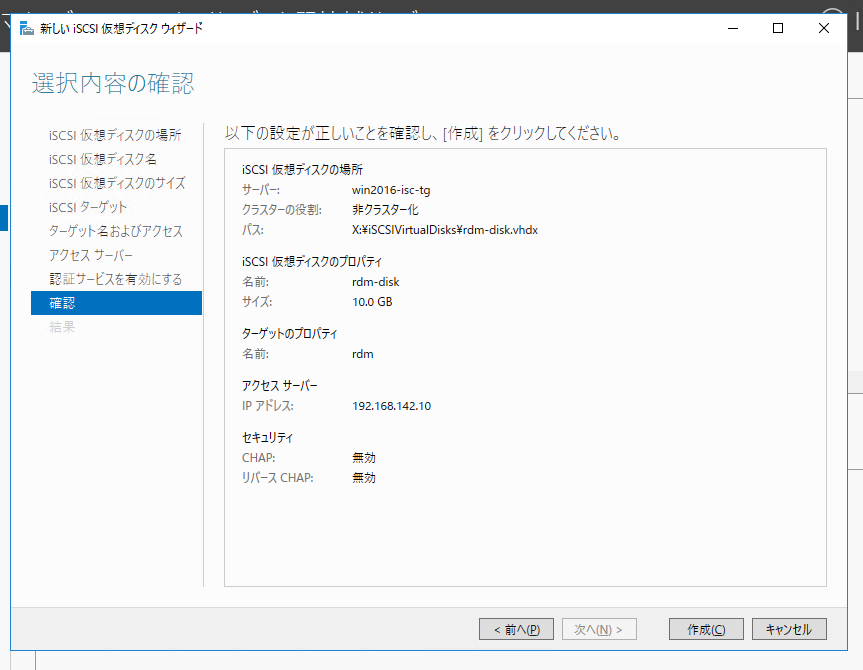

作成を選択します。

iSCSI仮想ディスクが正常に作成されました。
閉じるを選択します。

iSCSI仮想ディスクが表示されるようになりました。

作業2.ESXi iSCSI設定

ESXiのweb clientを利用してiSCSI接続を行います。

手順2-1.iscsi接続

ストレージ > アダプタ > ソフトウェアiSCSIを押下します。

iSCSIが有効ですを有効にします。
また、ネットワークポートのバインドのポートバインドの追加を押下します。

iSCSI接続を行うVMKernelポートをクリックし、選択を押下します。

動的ターゲットの動的ターゲットの追加を押下します。
iSCSIターゲットのIPアドレスを入力し、設定の保存を押下します。

iSCSIコントローラが追加されました。

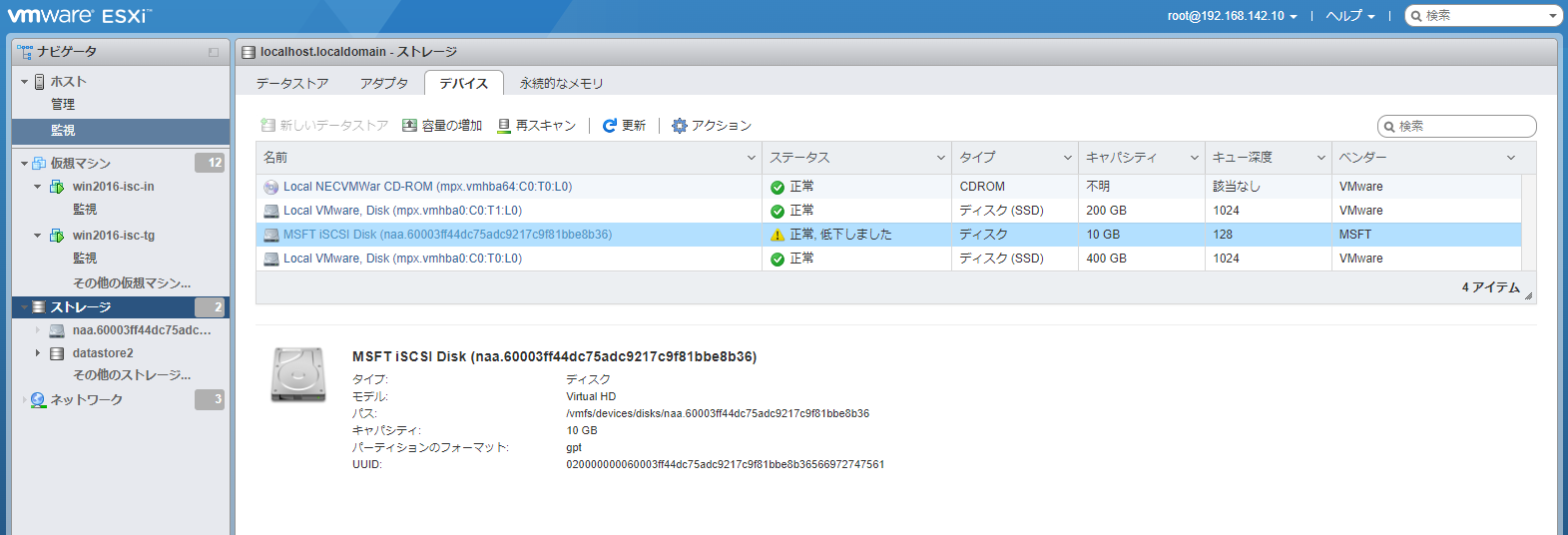

デバイスも追加されました。

作業3.ESXi VM仮想ディスク設定

RDMディスクをVMに追加します。

手順3-1.仮想ディスク設定

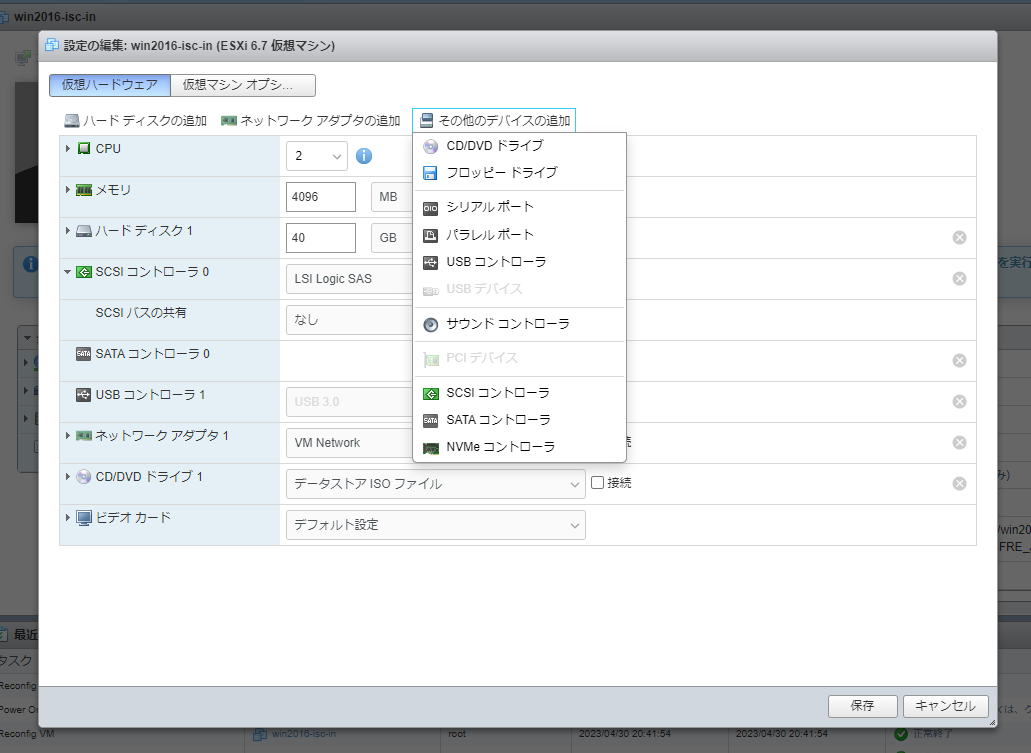

仮想マシンの編集画面を起動し、その他のデバイスの追加 > SCSIコントローラを追加します。

追加した新規SCSIコントローラについて、SCSIバスの共有を物理に設定します。

ハードディスクの追加 > 新規Rawディスクを追加します。

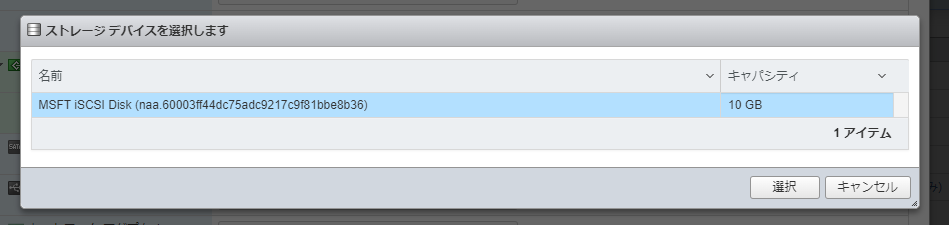

結びつけるLUNをクリックし、選択を押下します。

コントローラの場所について、先ほど追加したSCSIコントローラを選択します。

仮想マシン設定を保存し、VMを起動します。

作業4.ディスクドライブ設定

通常のディスク追加と同様にボリュームの追加を行います。

手順4-1.ボリュームの作成

ディスクの管理から、追加ディスクが存在していることを確認します。

当該のディスクについてオンラインにします。

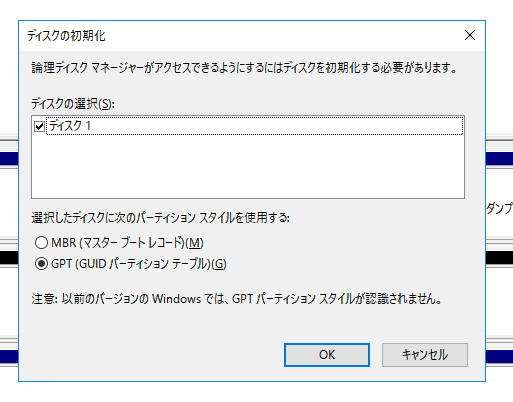

ディスクの初期化を選択します。

OKを選択します。

新しいシンプルボリュームを選択します。

次へを選択します。

容量を指定し、次へを選択します。

ドライブレターを選択し、次へを選択します。
今回はドライブレターにZを選択します。

次へを選択します。

完了を選択します。

ドライブが作成されました。

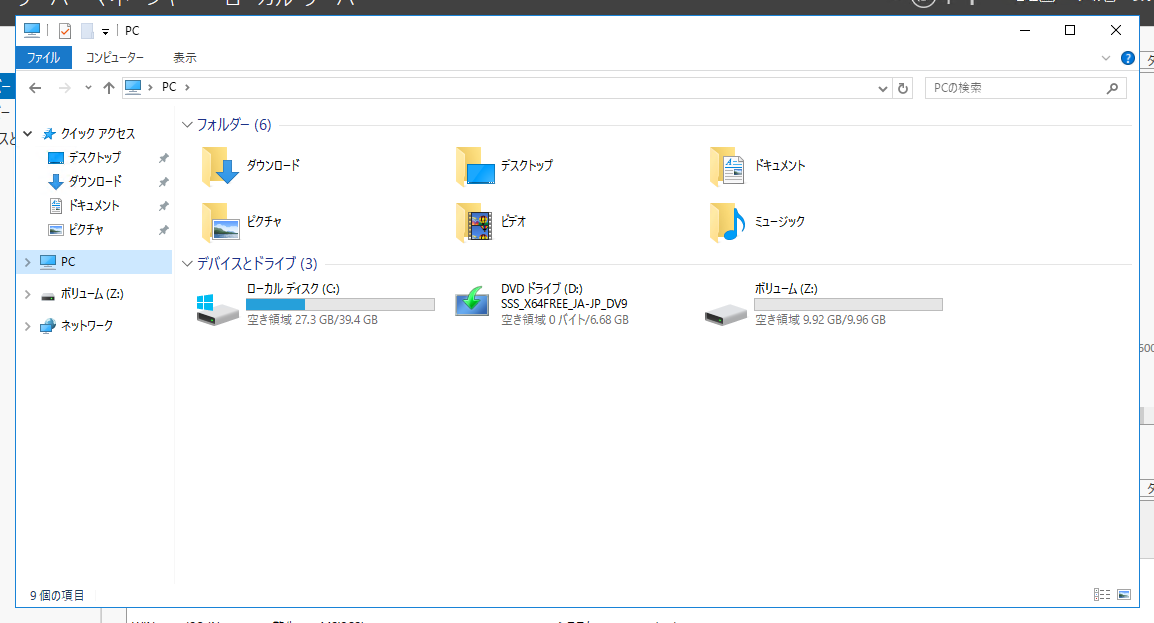

エクスプローラからもアクセス可能になりました。

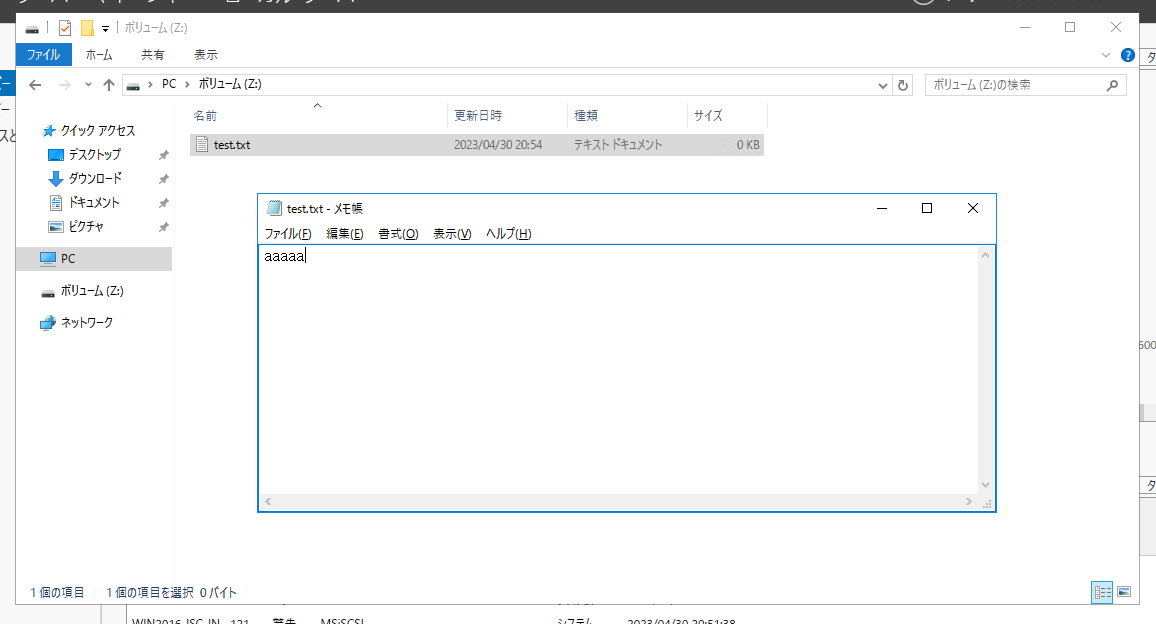

ファイルも配置可能になっています。

RDM利用後のiSCSI仮想マシンファイルですが、容量可変が有効になっていて全容量は利用されておりません。

参考

【Windows Server 2019】iSCSIの設定と動作確認


iSCSI : ターゲットを構成する


iSCSI : イニシエーターの設定

vSphereの共有ディスク設定方法(RDM編)


ソフトウェアiSCSIの設定
