MATLABによる標高データ活用

本記事について

アドベントカレンダーの内容をまとめたものになります。

また強い要望がありましたのでMATLAB EXPO 2024のライトニングトークまで温めるつもりだったアプリも掲載します。

Gitに掲載してますのでご参考ください。
DEM2GeoTIFF_Convert

はじめに(使用するデータ)

本件は国土地理院の数値標高モデルからDEMデータを取得し、それを1枚のGeoTiff画像に変換する物です。

EPSGコードなどが違うので他国のデータに応用する場合は注意が必要となります。

サンプルとして国土地理院のDEMデータを抜粋していますが規約に反する場合は消去します。　利用規約に基づきデータは入れておりません。あくまで画像のみとなっております。

概要と必要なToolbox

DEMデータをGeoTiffに変換する

参考：日本の標高データをMATLABで活用 - GeoTiff変換 -

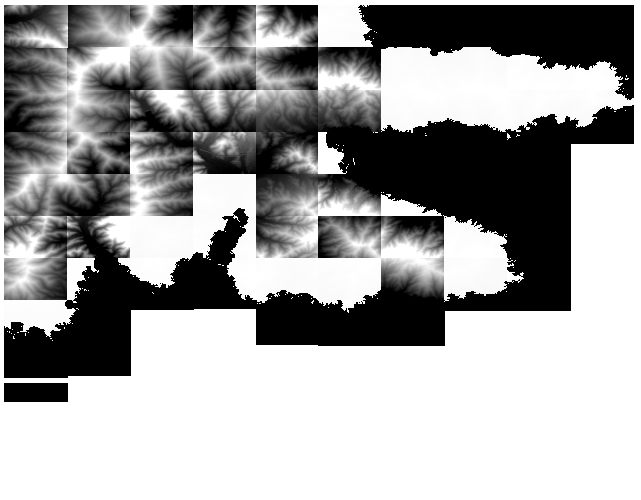

ここではDEMデータ(3次メッシュ情報)を1枚ずつGeoTiff変換しています。

GeoTIFF_Convert.mlx

[~, pList] = matlab.codetools.requiredFilesAndProducts('GeoTIFF_Convert.mlx');
Tbox = string({pList.Name}');
Certain = cell2mat({pList.Certain}');

disp(Tbox(Certain))

    "MATLAB"
    "Mapping Toolbox"
    "Parallel Computing Toolbox"

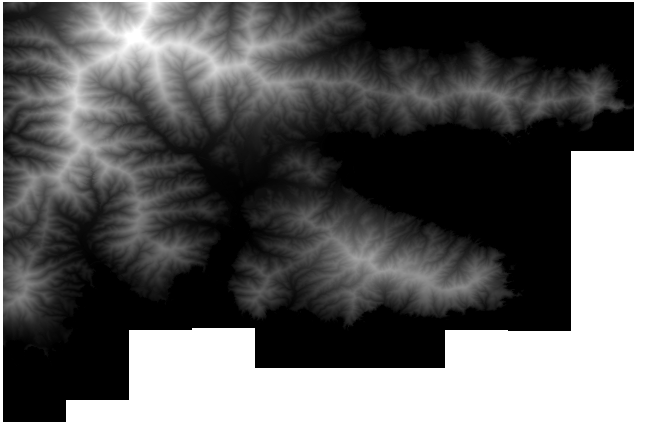

個々のGeoTiffファイル群を1枚に結合する

参考：日本の標高データをMATLABで活用 - モザイク結合 -

3次メッシュを2次メッシュとして1枚のGeoTiffファイルに結合するものです。

ここでも他国のデータを使うときはEPSGコード等の調整が必要です。

GeoTIFF_Merge.mlx

[~, pList] = matlab.codetools.requiredFilesAndProducts('GeoTIFF_Merge.mlx');
Tbox = string({pList.Name}');
Certain = cell2mat({pList.Certain}');

disp(Tbox(Certain))

    "MATLAB"
    "Mapping Toolbox"

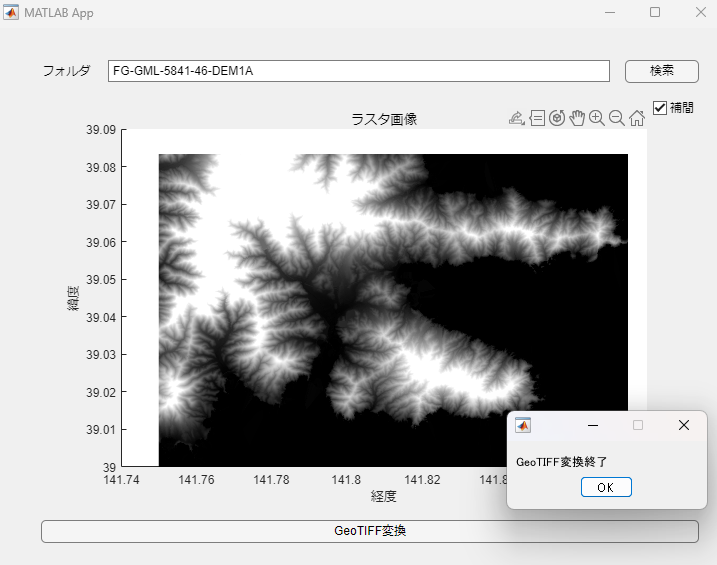

アプリ (NEW !)

上記２つを組み合わせてアプリ化したものです。

waitbarをつけているため並列計算しておらず挙動は遅いので要注意です。

またオプションで補間機能を追加しています。

川(橋含)等の標高が-9999mなので周囲の高さで線形補間をかけられるようにしました。

GeoTiff.mlapp

[~, pList] = matlab.codetools.requiredFilesAndProducts('GeoTiff.mlapp');
Tbox = string({pList.Name}');
Certain = cell2mat({pList.Certain}');

disp(Tbox(Certain))

    "MATLAB"
    "Mapping Toolbox"

そのほか

mdファイル作成は以下のコードを使っています。

 export("README.mlx","README.md",EmbedImages=false, FigureFormat='png', Run=true);

最後に

Mapping Toolbox日本語化してください…
