SharedElementTransition with Navigation Architecture Component

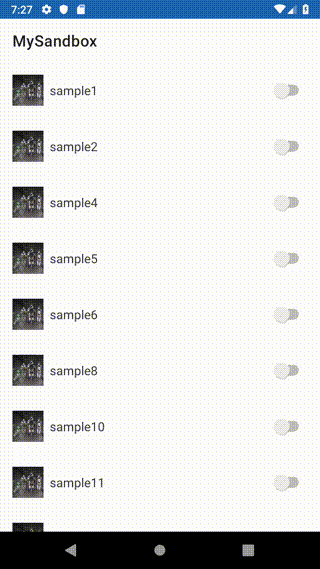

この記事は？

• RecyclerView（一覧画面） -> 詳細画面　の構成
• SharedElementTransition　の適用
• Fragment -> Fragment 遷移をNavigation Architecture Componentで行う

利用SDK

project/build.gradle

classpath "androidx.navigation:navigation-safe-args-gradle-plugin:2.1.0-alpha02"

app/build.gradle

apply plugin: 'androidx.navigation.safeargs.kotlin'

// 省略

implementation "androidx.navigation:navigation-fragment-ktx:2.1.0-alpha02"

手順まとめ

一覧画面

• postponeEnterTransition()を実行しておく
• RecyclerViewの描画直前に、startPostponedEnterTransition()を実行
• 共有したいViewに一意のTransitionNameを設定
  • RecyclerView内のアイテムなら、position等を利用して一意にする
• 詳細画面にTransitionNameを渡す
• 遷移処理時に、addSharedElementをする

詳細画面

• sharedElementEnterTransitionを設定する
• 前画面と共有するViewに渡されてきたTransitionNameを設定する

実装

Navigation Graph

xmlを記載したら、一度ビルドしましょう。
後ほど必要なクラスが生成されます。

nav_graph

<?xml version="1.0" encoding="utf-8"?>
<navigation
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/nav_graph"
    app:startDestination="@id/home_fragment"
    >

    <!-- 省略 -->

   <!-- 一覧画面 -->
    <fragment
        android:id="@+id/todo_list_fragment"
        android:name="com.helmos.mysandbox.presentation.todo.TodoListFragment"
        android:label="TodoListFragment"
        tools:layout="@layout/fragment_todo_list"
        >
        <action
            android:id="@+id/start_detail"
            app:destination="@id/todo_detail_fragment"
            >
            <argument
                android:name="todo"
                app:argType="com.helmos.mysandbox.data.entity.Todo"
                />
            <argument
                android:name="transition_name"
                app:argType="string"
                />
        </action>
    </fragment>

    <!-- 詳細画面 -->
    <fragment
        android:id="@+id/todo_detail_fragment"
        android:name="com.helmos.mysandbox.presentation.todo.detail.TodoDetailFragment"
        android:label="TodoDetailFragment"
        tools:layout="@layout/fragment_todo_detail"
        >
        <argument
            android:name="todo"
            app:argType="com.helmos.mysandbox.data.entity.Todo"
            />
        <argument
            android:name="transition_name"
            app:argType="string"
            />
    </fragment>
</navigation>

一覧画面

RecyclerViewの使い方などは省略しています。

TodoListFragment

override fun onCreateView(
        inflater: LayoutInflater,
        container: ViewGroup?,
        savedInstanceState: Bundle?
): View? {

    // 省略

    // RecyclerViewのTransitionは遅延させる
    postponeEnterTransition()
    todoRecycler.viewTreeObserver.addOnPreDrawListener {
        startPostponedEnterTransition()
        true
    }
}

// onBindViewHolder　共有要素にTransitionNameを設定
view.transitionName = "todo_transition_$position"

// 一覧アイテムクリック時の処理
setOnItemClickListener { item, view ->
    val todo = (item as TodoItem).todo
    val sharedView = view.findViewById<View>(R.id.todo_icon)
    // 画面遷移
    findNavController().navigate(
            // 自動生成されるDirectionsクラス
            TodoListFragmentDirections.startDetail(todo, sharedView.transitionName),
            // addSharedElementを行ってくれるUtilクラス
            FragmentNavigatorExtras(
                    sharedView to sharedView.transitionName
            )
    )
}

詳細画面

TodoDetailFragment

// 自動生成される引数データクラス
private val args by navArgs<TodoDetailFragmentArgs>()

override fun onCreate(savedInstanceState: Bundle?) {
    super.onCreate(savedInstanceState)
    sharedElementEnterTransition = TransitionInflater.from(context).inflateTransition(android.R.transition.move)
}

override fun onCreateView(
        inflater: LayoutInflater,
        container: ViewGroup?,
        savedInstanceState: Bundle?
): View? {

    // 省略

    // 共有要素に設定
    todoImage.transitionName = args.transitionName

}

迷った点/今後調べること

android.R.transition.moveを使わないとダメだった

自作のtransitionだと、
Activity->Activity時には動いていたが、Fragment->Fragmentでは動作しなかった
何か制約があるのかも？

移動させるだけであれば、android.R.transition.moveでOK

詳細から戻った時にアニメーションしなかった

RecyclerView描画直前にstartPostponedEnterTransition()を実行して解決
こちらもActivity->Activity時には設定していなくても動いていたので、Fragment間の遷移だと色々と勝手が違いそう？？
