USB-MIDIコンをArduinoで自作した

なぜ自作するのか

VDMXで使ういい感じのMIDIコントローラーがないので自作することにした。
最近MIDIコンを自作するVJが多い、流行ってるんか？

欲しい機能は

• 単純なボタンが碁盤状に並んでいること
• 無限に回るツマミがほしい

VDMXって何？

スクリーンに自由自在に映像プレゼンテーションするためのアプリ
例えば結婚式や、DJやライブの音楽イベント、学園祭で映像の演出をするのに使われるアプリ

MIDIコン自作の情報

ともかく情報収集

ロータリーエンコーダ
　無限にクルクル回るツマミを作るための部品

内部プルアップ抵抗

USB MIDI

Keypad

USB機器を作るにはleonardoを使う

MIDIコンのようなUSB機器を作るには、Arduinoはunoではなくleonardoを使う。その方が手間が少ない。

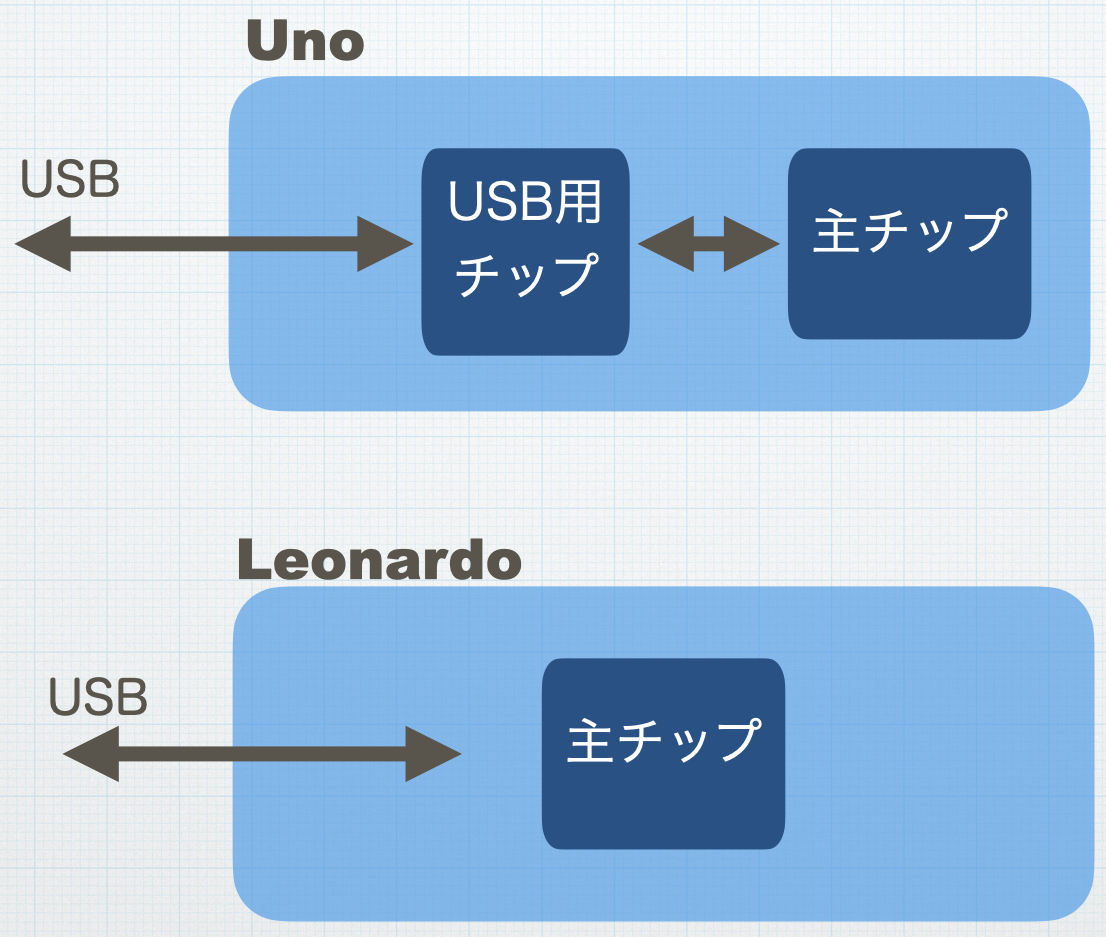

Arduino unoは2つチップを搭載していて、USBに使われてる方のチップのファームウェアを書き換える必要があるが、leonardoなら1チップなのでファームウェア書き換えが不要。

材料

• Arduino leonardo
• ロータリーエンコーダー
• 押しボタンスイッチ

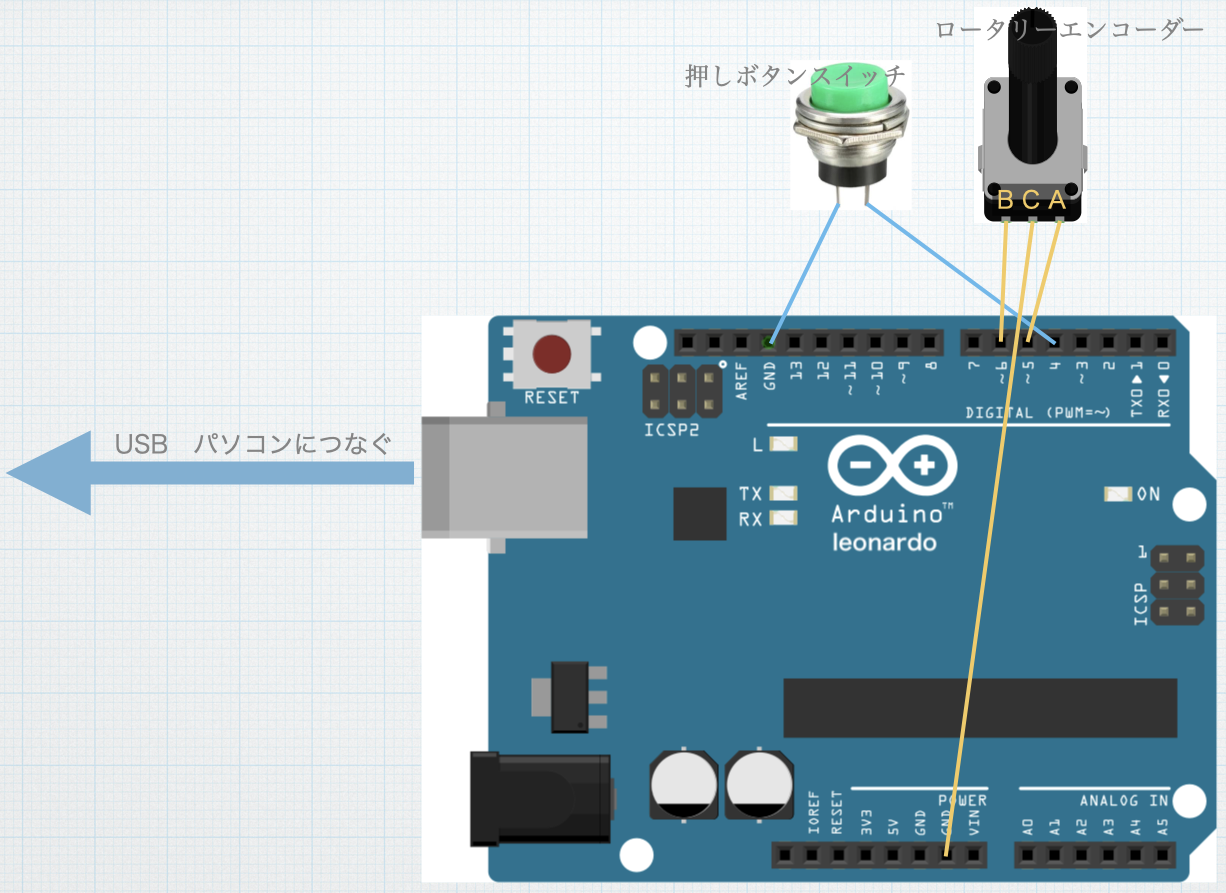

材料をつなぐ

やりたいことはいろいろあるが、まずは調べた情報通りに作ってみる

押しボタンスイッチはGNDと4につなぐ
エンコーダーのAを5, Bを6に, CをGNDにつなぐ

ひらってきたArduinoコード

まずArduino IDEでこのライブラリを追加

• TimerOne
• Encoder
• USB-MIDI

ひらってきたコードをIDEにコピペ
そしてArduinoに書き込む

SwitchAndEncoder_MIDI.ino

#include <TimerOne.h>
#include <Encoder.h>
#include <USB-MIDI.h>
USBMIDI_CREATE_DEFAULT_INSTANCE();

#define OFF 0
#define ON 1
#define SW_PIN 4
#define ENC_PIN1 5
#define ENC_PIN2 6

Encoder myEnc(ENC_PIN1, ENC_PIN2);
volatile long oldPosition  = -999;
volatile long newPosition  = 0;
int TOGGLE = OFF;

void RotEnc() {
  newPosition = myEnc.read();
}

void setup() {
  pinMode( SW_PIN, INPUT_PULLUP);
  pinMode(ENC_PIN1, INPUT_PULLUP);
  pinMode(ENC_PIN2, INPUT_PULLUP);
  MIDI.begin(10);
  Timer1.initialize(500); //500μs(マイクロ秒)で設定
  Timer1.attachInterrupt(RotEnc);
}

void loop() {

  if(digitalRead( SW_PIN ) == HIGH && TOGGLE == ON ){
    TOGGLE = OFF;
    MIDI.sendNoteOn(36, 100, 10);
  }else if(digitalRead( SW_PIN ) == LOW && TOGGLE == OFF ){
    TOGGLE = ON;
    MIDI.sendNoteOff(36, 0, 10);
  }

  if (newPosition > oldPosition) {
    oldPosition = newPosition;
    MIDI.sendNrpnIncrement(67, 1);
  }else if(newPosition < oldPosition ){
    oldPosition = newPosition;
    MIDI.sendNrpnIncrement(61, 1);
  }

}

VDMXでMIDIコンを設定する

さっそく作ったMIDIコンをVDMXで使えるように設定する
設定のやり方はこちら

とりあえず上の要領で設定したら、ロータリーエンコーダー(無限に回るツマミ)の設定を変える

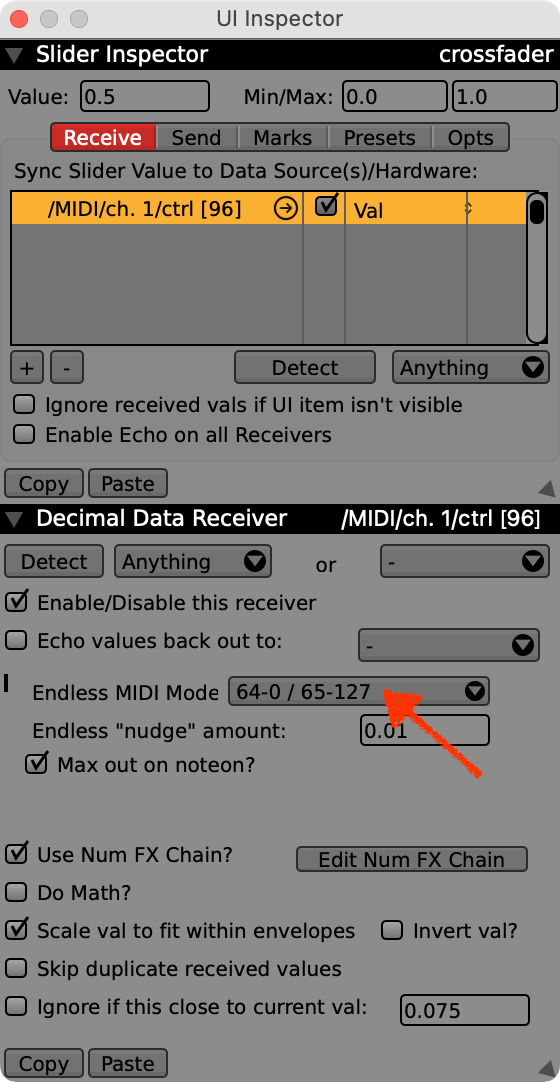

ロータリーエンコーダーをアサインしたUIを選択して、UI InspectorでEndless MIDI Modeで64-0/65-127を選択する
