Kino.VegaLiteのグラフアニメーション表示

グラフアニメーション表示をやってみました。

表示領域を確保

最初に、Kino.render()で、グラフを描画する領域を確保しておきます。
Kino.render()が返した値を保存(wl_wiget)しておいきます。

グラフの描画

Kino.VegaLite.push_manyを使ってグラフのデータを更新してアニメーション表示します。

ポイントは、この更新方法です。
push_manyは、データを追加するためのもので、グラフ全体を書き直す機能はもっていません。
どうやらグラフ全体を書き換える手段がありません。

Kino.VegaLite.clear()でクリアして再描画するという力業を使ってます。
push_manyにclearオプションがあってもいいかも。

描画と描画の間が短かすぎるとちらついたりします。適当に時間をあけます。
Process.sleep(20)で20msec停止させてみました。

Kino.VegaLite.clear(vl_widget)
Kino.VegaLite.push_many(vl_widget, points)

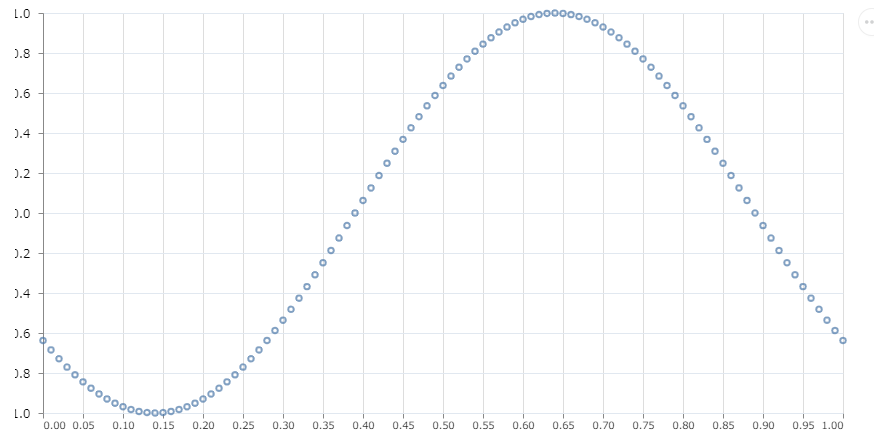

sin波が移動しているデモを作ってみました。
動画は、https://github.com/masahiro-999/kino-animation
を見てください

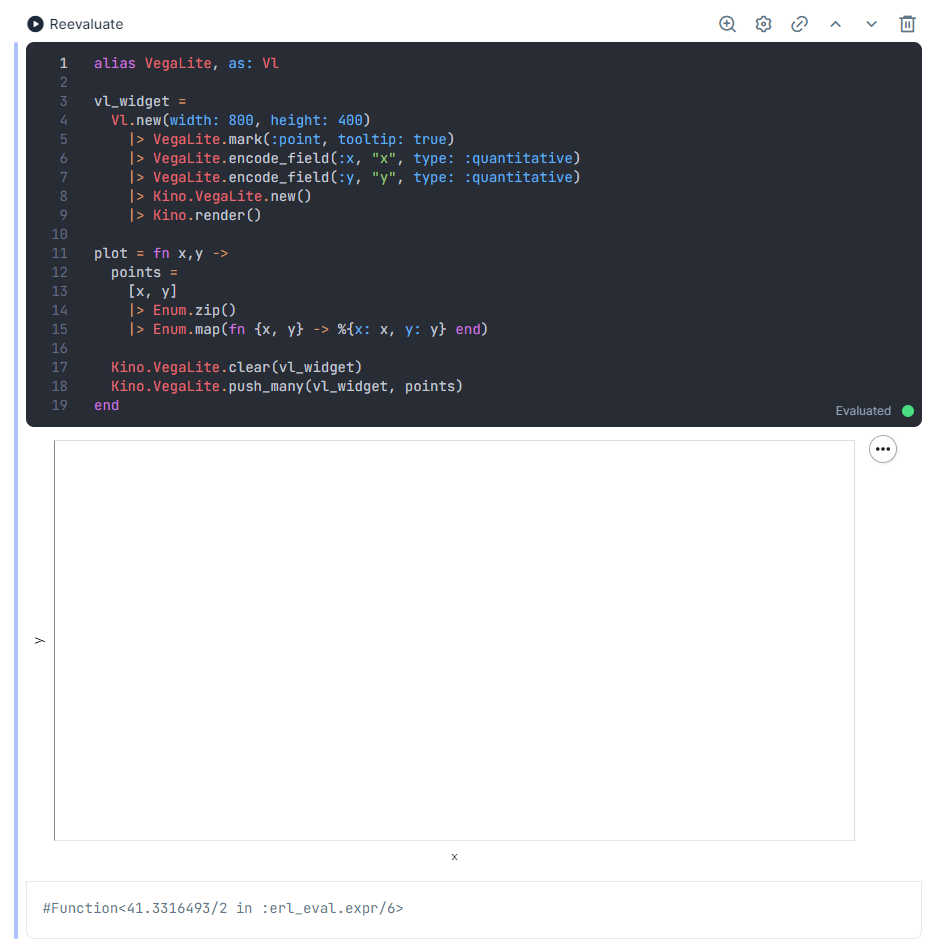

livemd全体

以下の通りです。

kino-animation

Mix.install([
  {:kino_vega_lite, "~> 0.1.3"}
])

Section

alias VegaLite, as: Vl

vl_widget =
  Vl.new(width: 800, height: 400)
  |> VegaLite.mark(:point, tooltip: true)
  |> VegaLite.encode_field(:x, "x", type: :quantitative)
  |> VegaLite.encode_field(:y, "y", type: :quantitative)
  |> Kino.VegaLite.new()
  |> Kino.render()

plot = fn x, y ->
  points =
    [x, y]
    |> Enum.zip()
    |> Enum.map(fn {x, y} -> %{x: x, y: y} end)

  Kino.VegaLite.clear(vl_widget)
  Kino.VegaLite.push_many(vl_widget, points)
end

target_func = fn x, t -> :math.sin((x - t) * :math.pi() * 2) end
x = for i <- 0..100, do: i / 100

for i <- 0..1000 do
  t = i / 100
  y = for x1 <- x, do: target_func.(x1, t)
  plot.(x, y)
  Process.sleep(20)
end

nil

ソースファイル
https://github.com/masahiro-999/kino-animation
