初めに.今から記事を見てくださる人へ
私自身、ゲーム系の専門学校現役生です。
周りや後輩と自分自身を比べたとき、
これはわかっておいてほしい！！！ っていうのがありましたし、
逆に 私はこれが苦手だな と思う部分があり必死に勉強してきました。
今回は後輩君が 円形の体力ゲージが作りたい と
Xでポストしていたのをきっかけに書いてみました。
内容自体は 高校生でもわかります。
数学がこんな風に使われるのか！を知って、勉強のモチベーションにつながってくれたらいいなと思っています。
Zennの方が見やすいと思うのでURLおいておきます。
https://zenn.dev/gcg/articles/8596879cf36fbc

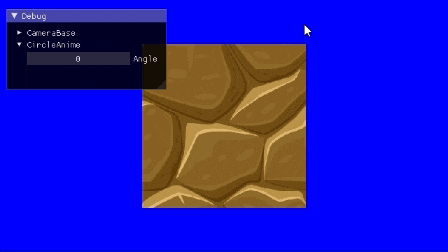

完成形
スライダー（imgui）部分は作らないです。フリー素材拝借1
1.CPUから描画まで流れの確認
※2Dの画像描画が実装されている前提で話を進めます。
ex)敵のHPゲージとして実装
敵のHPがどれくらい減っているかを計算（角度換算）する
↓
CPU側の定数バッファ（角度情報）を設定
↓
CPUからGPUに定数バッファ（角度情報）を転送
↓
ピクセルシェーダで描画するorしないを決める
今回の記事では
ピクセルシェーダで描画するorしないを決める
の部分だけやります。
2.計算の考え方

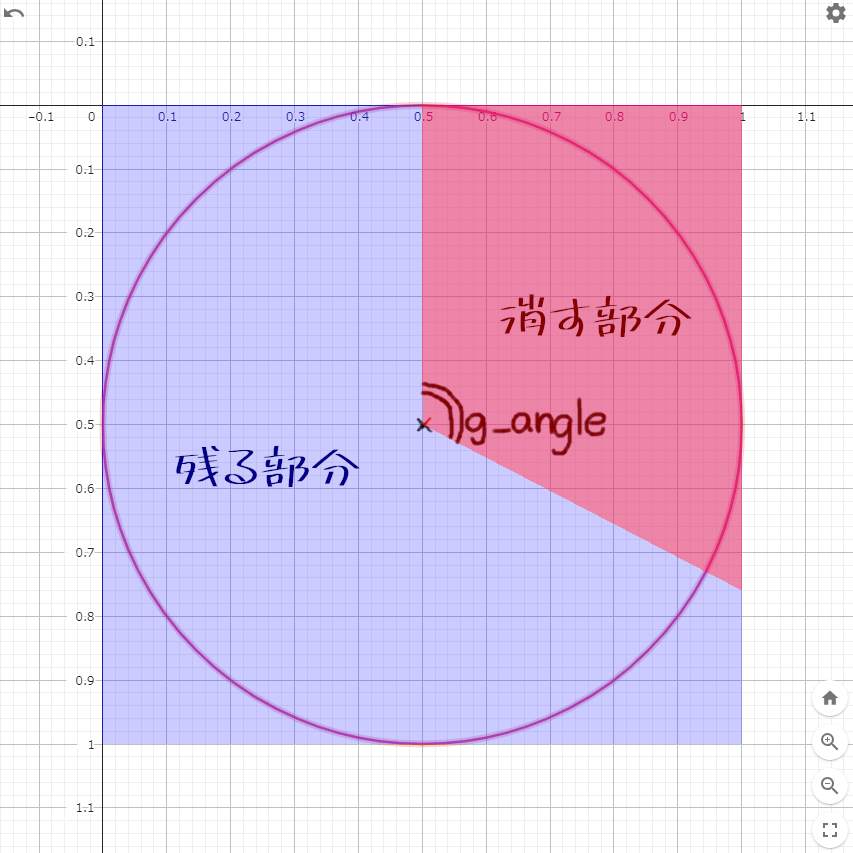

完成形を想像してみる
グラフのメモリはUV値を示す g_angle...定数バッファ内の角度情報
赤色...描画しない 青色...描画する
赤色と青色の 条件部分 を解説していきます。
定義確認
角度は分かりやすいように度数（°）で表しています。コードを書く際は弧度法（ラジアン）で計算します。

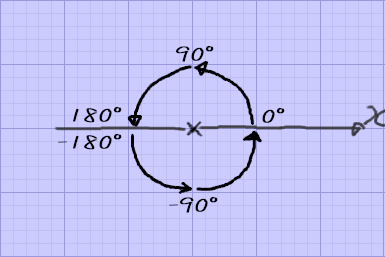

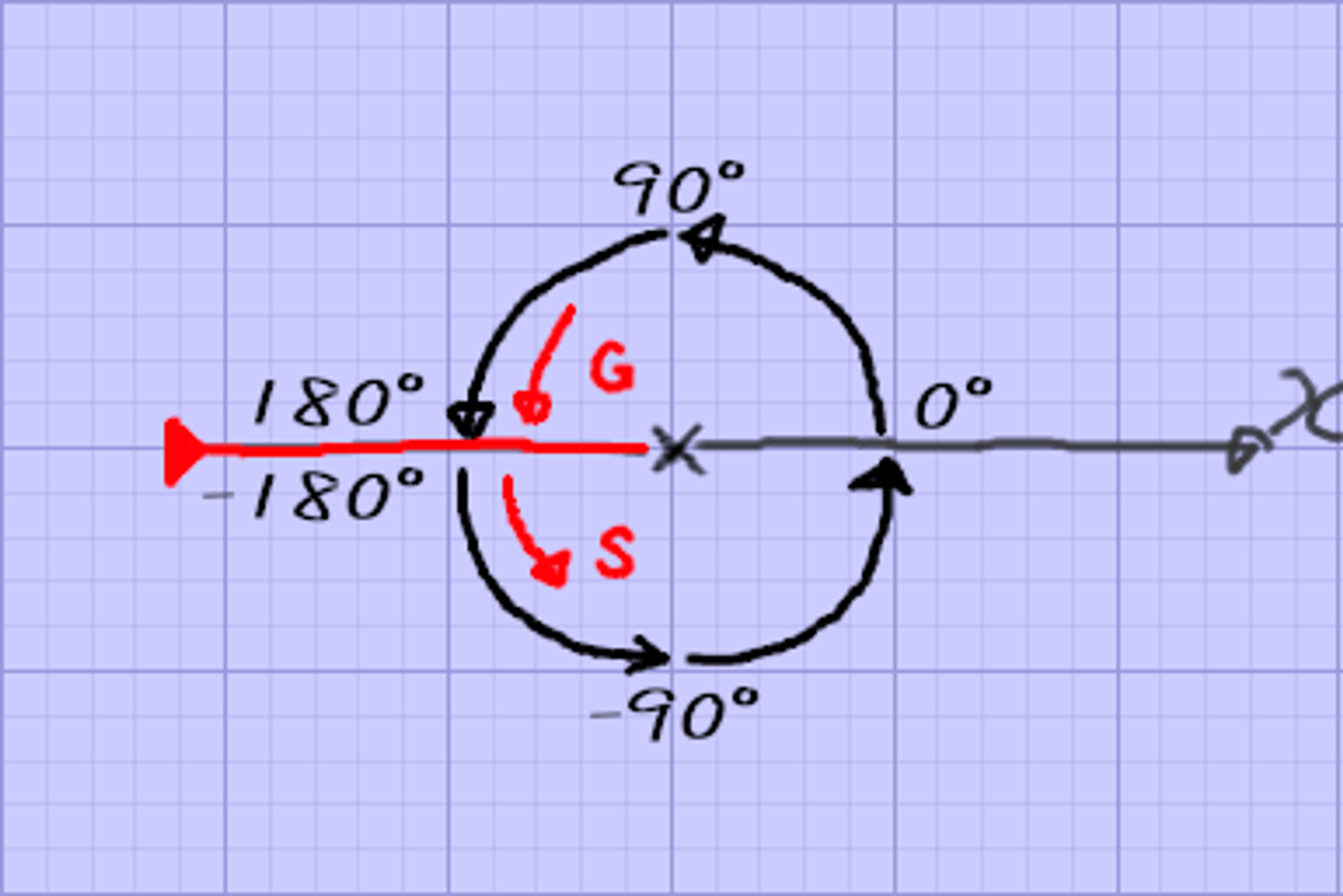

atan2を使った場合の角度の数え方
atan2の戻り値はラジアン値であり、-3.14～3.14の範囲で返ってくる
またここではスタートとゴールの地点を 基準軸 と言うことにする
X軸上の赤色の部分が 基準軸
基準軸 という言い方はこの記事内のみ
0°のところが基準と思いがちだが、一番小さい値と一番大きな値のところが 基準軸 となる。
基準軸を変えるには？回転方向を変えるには？
→ atan2で扱う部分を変える
プログラムで使うatan2は
三角比を利用して角度がわかる
というもの。
ただ数学が苦手な子ほど
xとyの距離で角度が出るもの としか認識していない子が多い
今回の記事はそれで充分です。
三角関数、sincostan、がわからない人は
記事を見た後で他者様の解説記事2や動画3を見てください。

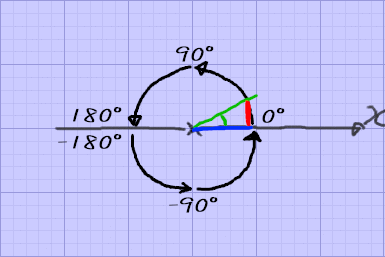

通常のtan
tan（角度）= 赤色(y値) / 青色(x値)

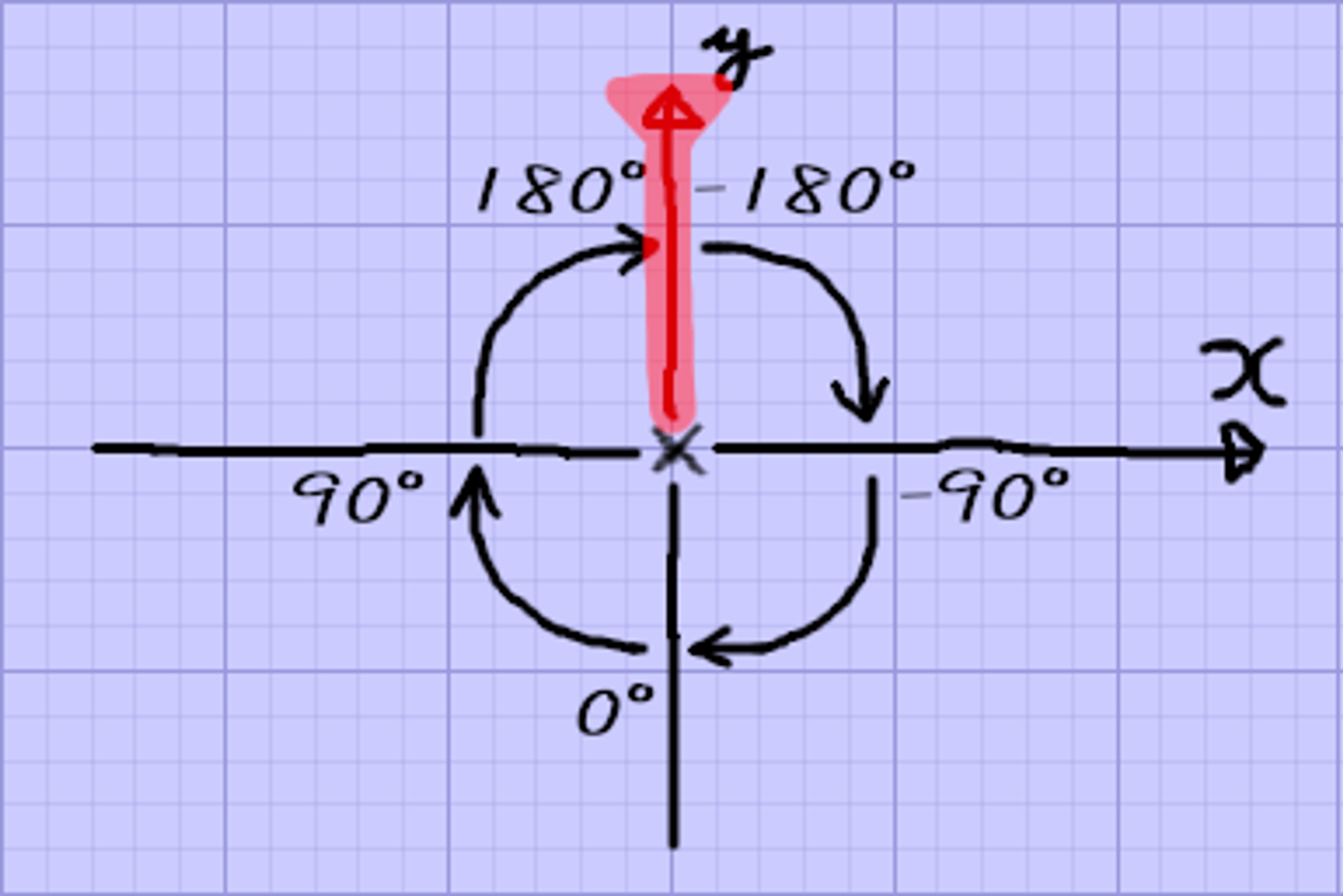

理想の基準軸と回転方向へ
理想の基準軸と回転方向を考えてみる

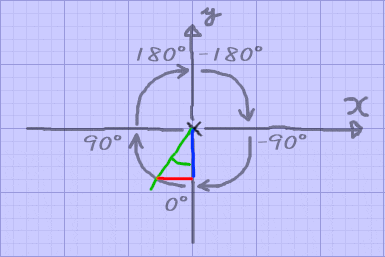

先ほど同様に角度がどう変化していくのか分かりやすくするため、
緑、赤、青の線を引いてみる
理想のatan（角度）= 赤色(-x) / 青色(-y)
ひとつ前の図と同じ角度を出しているので、赤と青の値は前と変わらない。
x,yの値をそのまま使ってしまうと、赤と青の値は前と変わってしまう。
軸の方向をよく考えてみよう。
この考え方が理解できれば、基準軸や回転方向を自分好みにできますね。
最後に、
atan2の戻り値は-3.14～3.14の範囲で返ってくる。
正の値に統一しておくことで条件分岐がしやすい。
→ 最小値が0になるよう全体に数字を加える
UVの値を調整する
数学では真ん中が(0,0)で考える。
UV座標は真ん中が(0.5,0.5)である

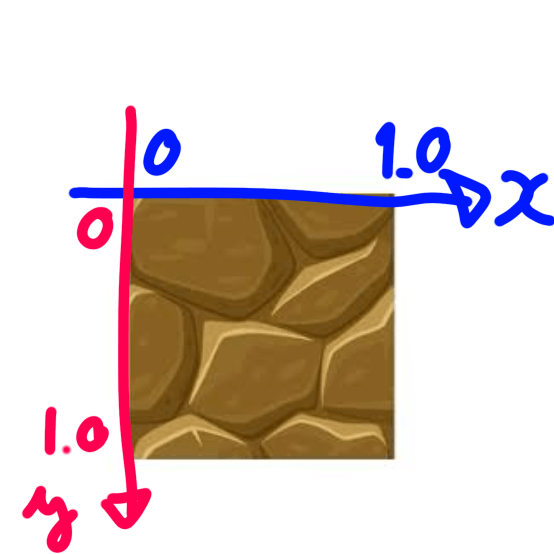

図でみるUV座標 左上が(0,0) 右下が(1,1)
三角関数を使うとき中心が(0,0)であるので、
真ん中が(0,0)になるようにUVの値を変更する

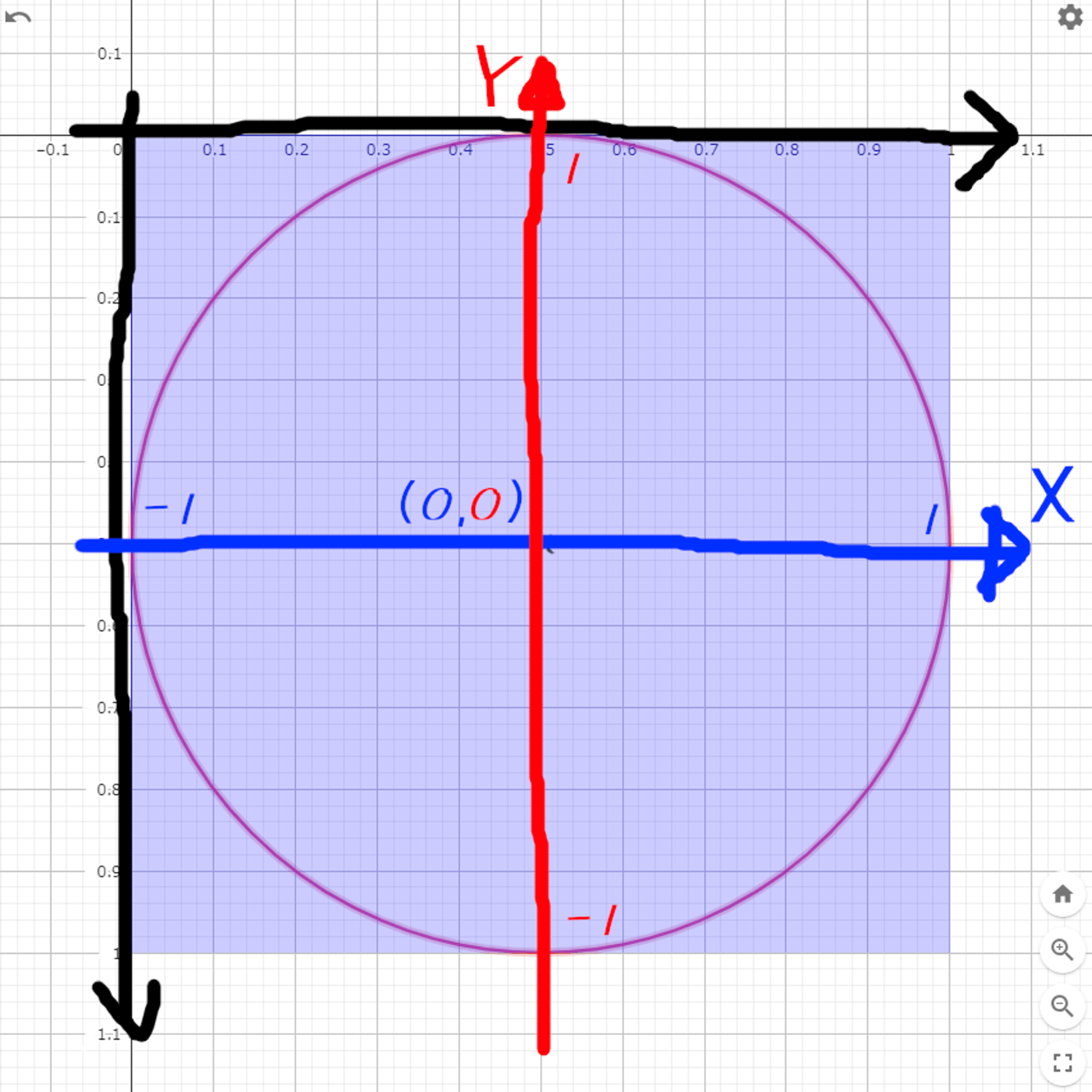

先に理想を想像しておく

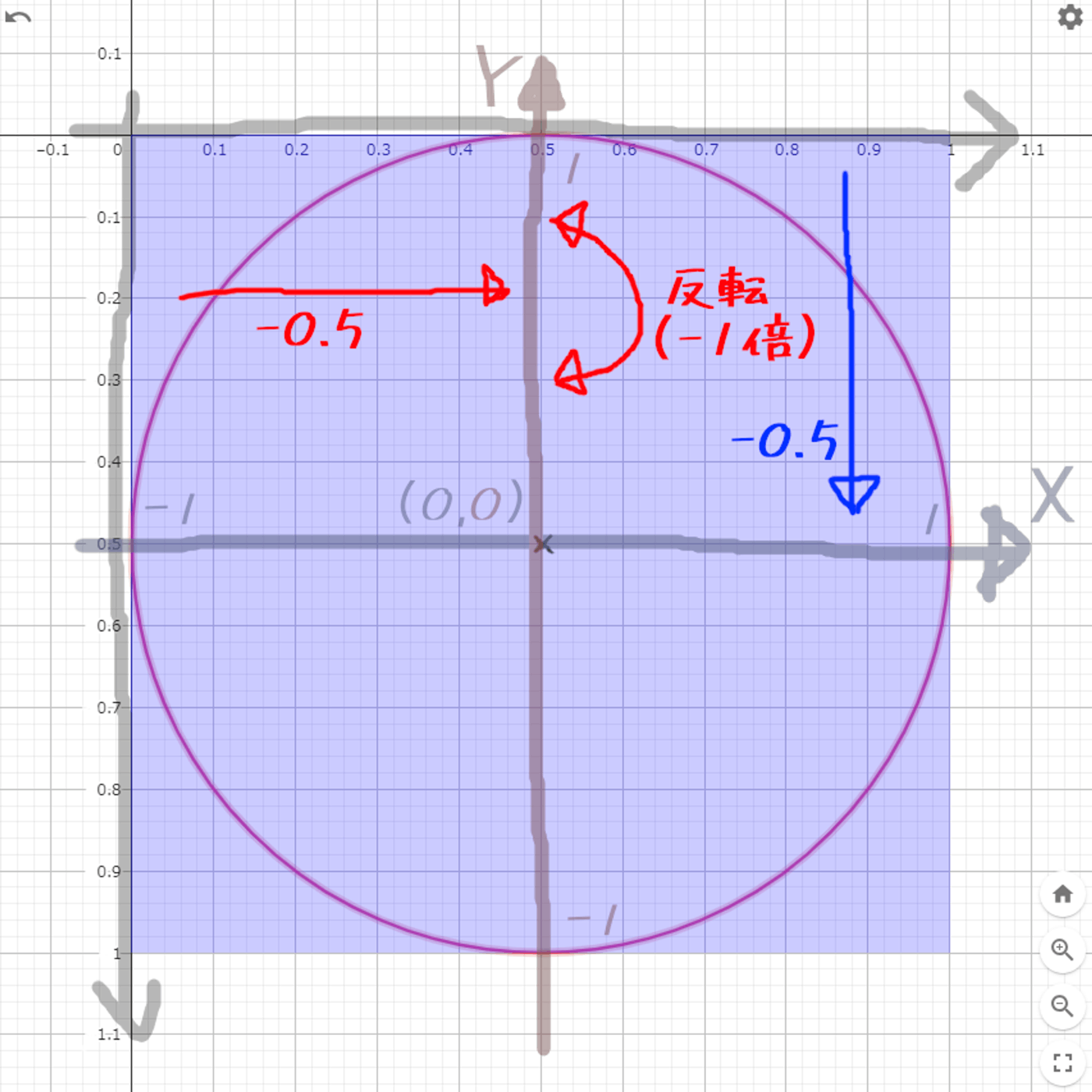

どう動かせば理想の軸になるのか
新しいUV.x = UV.x - 0.5
新しいUV.y = (UV.y - 0.5) * -1
このままだと範囲は-0.5～0.5の間
→ 三角関数は比率なので-1.0～1.0じゃなくてもOK
（最小値と最大値の絶対値が同じであれば問題ないです。）
3.変数などの定義確認
In … 頂点シェーダーからピクセルシェーダに送られてくる構造体変数
In.UV … テクスチャのどの位置のピクセルを示しているか。float型2つを持っていて、範囲はそれぞれ0～1.0 UV座標とは
g_○○ … 定数バッファの変数
g_angle … 角度情報(ラジアン)。ex)HPが減っている割合を角度換算する
角度換算方法
やり方：減っている部分の割合を求めて、角度換算する！！減っている部分の割合とは…？

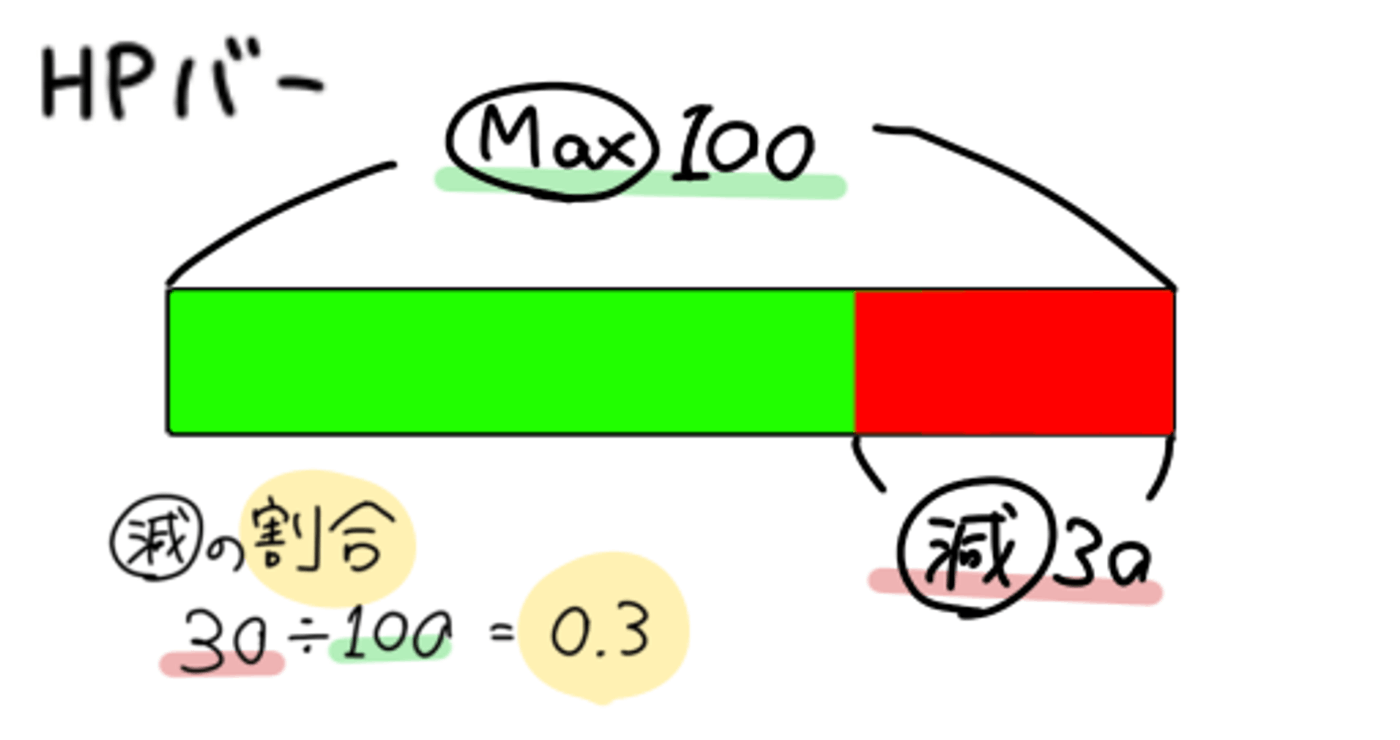

HPバーで考えるとわかりやすい。
求めたい部分 / 最大値 = 求めたい部分の割合

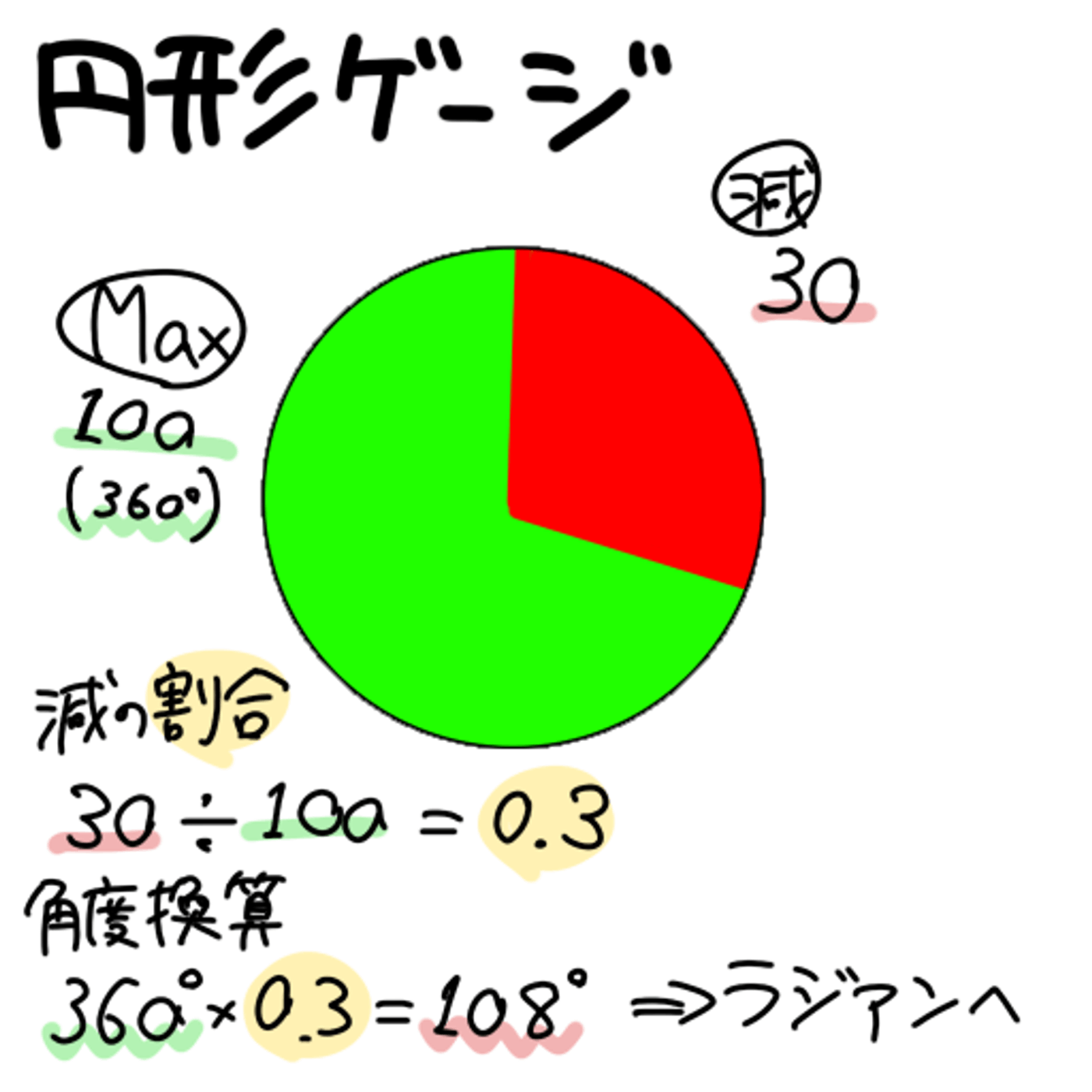

削られた部分を円形で考えてみる
割合が1.0の時（HPがすべて削られたとき）360度になる
逆に割合が0の時（HPが削られていないとき）0度
最大の角度 × 減った割合 = 減った部分の角度
4.シェーダープログラムで書く
ピクセルシェーダで描画するorしないを決めていくよ
HLSLで書いています。
//============================================
// 2D描画 ピクセルシェーダ
//============================================
float4 main(VSOutput In) : SV_Target0
{
if (g_angle > 0.f)//値が入っている場合のみ処理する
{
//--------------------------------------------
//描画しない条件に当てはまるか
//--------------------------------------------
//1.UVの値を考えやすくする
//画像の中心が(0.5,0.5)だと難しいので
//中心(0,0)にするために0.5を引く
float uvX = (In.UV.x - 0.5f);
float uvY = (In.UV.y - 0.5f) * -1.f; //上に行くほど数字が大きくなるようにするために-1をかける
//2.距離からこのピクセルの角度をだす
//基準となる軸からの距離を求める → atan2で角度を求める
//-180になる位置が基準になる
float blue = -1 * uvY;
float red = -1 * uvX;
float thisAngle = atan2(red, blue);
//3.値を修正
//すべて正になるように180°加える
thisAngle += 3.141592f;
//4.定数バッファの角度と比較
//定数バッファより小さかったら描画しない
if (thisAngle < g_angle)
{
discard;//ここで終了 以下は読まれない
}
}
/*アルファテストやテクスチャの色から値を返すetc..
割愛
*/
}
最後に.今後について
初めて記事書きました。
読んでいただいてありがとうございます。
図や記法に戸惑いつつ、見る人に伝わりやすい記事を目指しました。
改善点、疑問点ありましたらご連絡いただけると幸いです。
