C-Firstボードをe2 studioのGCCで割り込みを使ってみる

C-Firstボードの割り込みをe2 studioのGCCで使ってみたので状況を紹介します。

e2 studioでGNUのGCCを使うときの基本はこちらです。
https://qiita.com/Fuji_chan/items/0fd5bda8b4b34caa6c71

今回は割り込み処理のGCCへのポーティングの紹介です。
GCCでExecutable Projectを新規作成します。ターゲットデバイスはR5F104LE，Hardware Debugの構成はEZ(RL78)を選択します。

ポーティングしてみたのは，\03_サンプル・プログラム\第8章\リスト3_sample1_3です。
元のサンプルコードはこれです。

#include "iodefine.h"

void main(void)
{
	PM1 = 0x7F;
	OSMC |= 0x10;
	RTCEN = 1;
	ITMK = 0;
	ITMC = 0x8000 + 15000/4-1;
	__EI( );
	while( 1 )  {
	}
}

unsigned char p1;

#pragma interrupt intit(vect=INTIT)
void intit(void)
{
	P1 ^= 0x80;
	p1 = P1;
}

ポイントは2つ。割り込み許可のコードと割り込み処理関数の指定。

__EI( );
#pragma interrupt intit(vect=INTIT)

GCCでは

EI();
void INT_IT(void) __attribute__ ((interrupt));

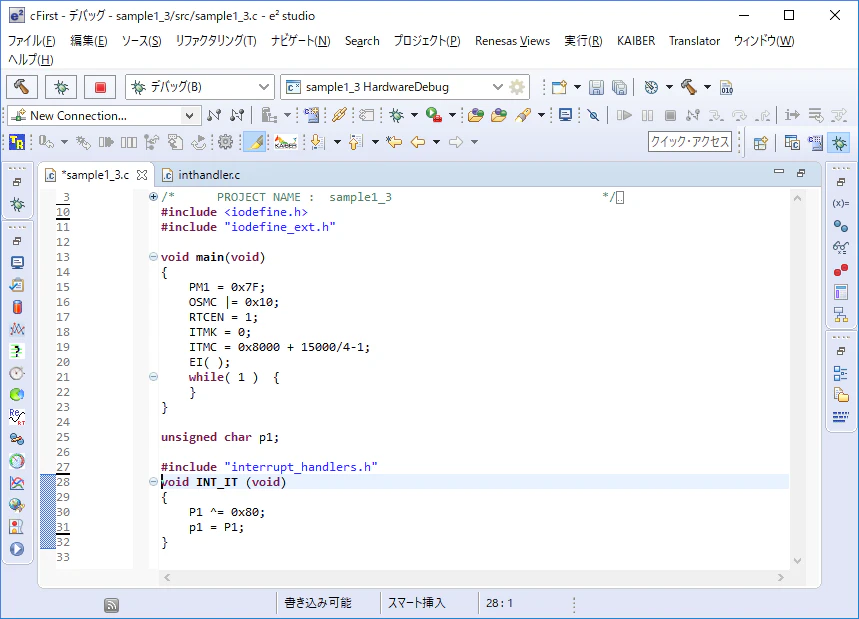

となるので，サンプルと同じ関数構成とするなら，

#include <iodefine.h>
#include "iodefine_ext.h"

void main(void)
{
	PM1 = 0x7F;
	OSMC |= 0x10;
	RTCEN = 1;
	ITMK = 0;
	ITMC = 0x8000 + 15000/4-1;
	EI( );
	while( 1 )  {
	}
}

unsigned char p1;

#include "interrupt_handlers.h"
void INT_IT (void)
{
	P1 ^= 0x80;
	p1 = P1;
}

inhandler.cファイルのINT_IT関数はデフォルトで生成されているので，コメントアウトしておきます。

/*
 * INT_IT (0x38)
 */
//void INT_IT (void) { }

以上で完成。

ビルドして実行するとLEDが設定した時間で点滅します。
